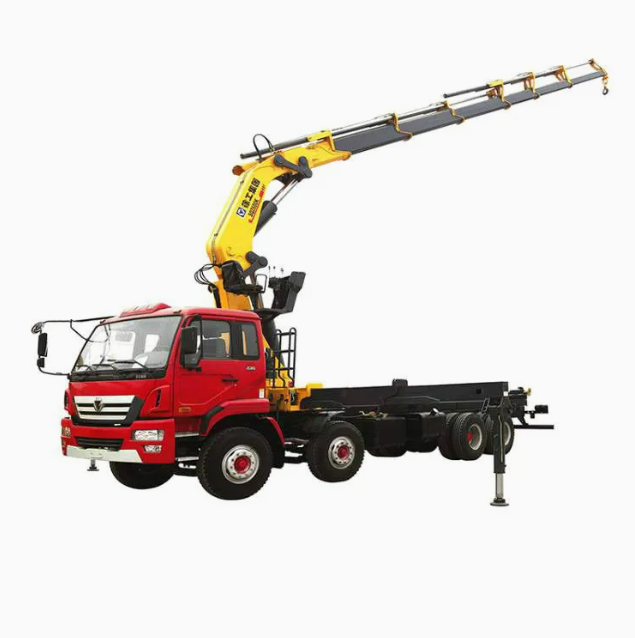

Termék bemutatása
Ez a daru előnyben részesíti a biztonságot és a hatékonyságot, mivel kombinált arányos hidraulikus rendszerrel rendelkezik, amely lehetővé teszi a teljes kompozit daru működését, miközben kivételes mikromozgás-szabályozást és nagyobb munkasebességet biztosít. Nyomatékhatároló berendezése és túlemelés elleni védelme hatékonyan növeli az üzembiztonságot, megelőzi a túlterhelést és a helytelen működést. A kettős forgású mechanizmus simább működést és kiváló önzáró teljesítményt biztosít. Ezenkívül az automatikus horogvisszahúzó funkció csökkenti a beállítási időt és növeli a daru biztonságát. Az olyan alapfunkciók, mint a megemelt kezelőülés, a kétoldalas létrák és a hidraulika olajhűtő tovább demonstrálják felhasználóközpontú kialakítását.
Termékelőny
* Az egyhengeres szinkronizáló kábel technológiája a korábbinál nagyobb hatékonyságot tesz lehetővé.
* A fejlett fejlesztés azt jelenti, hogy a tervezés nagyon megbízható legyen.
* Az ötszög vagy hatszög szórókeret szimmetrikusabb középső kialakítása nagyobb hajlításgátló kapacitást tesz lehetővé.
* A kompakt csuklópont kialakítás kisebb helyet foglal el.
* A munka biztonságosabb a riasztóberendezéssel.
* Az egész szám emelő csörlő nagymértékben javította a munka hatékonyságát és meghosszabbította a hidraulikus rendszer élettartamát.
* Az úszó hárompontos hídszerkezet kialakítása csökkentheti az alváz csatlakozási feszültségét utazás közben.
* Saját erős forgatószerkezettel van felszerelve a változatos munkakörülmények között.
* A forgásgátló impulzusos berendezés biztonságossá teszi a járművet.
Műszaki paraméterek
| Tétel |
Paraméterek |
Egység |
| Kapacitás |
Max. emelőképesség |
10 |
t |
| Méretek |
Teljes hossz |
7990 |
mm |
| Teljes szélesség |
2496 |
mm |
| Teljes magasság |
3311 |
mm |
| Tengelyek |
2 |
|
| Tengelytávolság-1,2 |
4600 |
mm |
| Tengelytávolság-2,3 |
-- |
mm |
| Súly |
Teljes súly |
20000 |
kg |
| Első tengely terhelése |
7000 |
kg |
| Hátsó tengely terhelés |
13000 |
kg |
| Motor |
Modell |
D10.28-40 |
|
| Névleges teljesítmény |
204 |
kW |
| Névleges nyomaték |
1190 |
Nm |
| Kibocsátások |
EURO IV |
|
| Utazó |
Max. haladási sebesség |
102 |
km/h |
| Megközelítési szög |
16 |
° |
| Indulási szög |
26 |
° |
| Max. osztályozhatóság |
30 |
% |
| Fő teljesítmény |
Névleges emelési nyomaték |
75 |
kN.m |
| Max. elérhetőség |
9.6 |
m |
| Forgatási nyomaték |
9,0 (0,9) |
kN.m(mt) |
| Elfordulási szög (folyamatos) |
400 |
° |
| Üzemi nyomás |
31,5 (315) |
Mpa (bár) |
| Szivattyú kapacitás |
25-35 |
l/perc |
| Légkondicionáló |
HVAC alacsony fülkében |
Hűtés / Fűtés |
|
A termék felhasználása
1. Nagyszabású infrastruktúra építés
Ideális emelési műveletekhez olyan nagy projektekben, mint a nagysebességű vasutak és hidak, lehetővé téve a hatékony ballaszt nélküli vágányfektetést, a korlátok felszerelését és a közüzemi oszlopok megtámasztását. Maximális 520 kN·m emelőnyomatéka és kiváló stabilitása megfelel a nehéz anyagmozgatási követelményeknek összetett építkezéseken.
2. Nehézlogisztikai szállítás és kezelés
A kikötőkben, nagy raktárakban és gyárakban hatékonyan kezeli a nehézgépek és ömlesztett anyagok be-/kirakodását és szállítását. 360°-os teljes elforgatási képessége rugalmas működést tesz lehetővé szűk helyeken, és növeli a logisztikai hatékonyságot.
3. Bányászati és kőfejtési műveletek
Bányászati és kőfejtői környezetben nagy érctömbök, kőanyagok és berendezéselemek emelését végzi. Robusztus szerkezeti felépítése és 20 tonnás maximális emelőképessége ellenáll a zord körülményeknek, bár a talaj teherbírása és a berendezések karbantartása figyelmet igényel.
4. Erő- és energiaberendezések telepítése
Erőműépítésben, olajkitermelésben és kapcsolódó területeken nagy transzformátorok, kábeltekercsek és kis kőolajipari berendezések telepítésében segít. Precíz vezérlése és a kétszivattyús rendszer egyenletes áramlása megfelel az igényes emelési műveleteknek.
5. Ipari berendezések telepítése és karbantartása
Nagy gyári műhelyekben nehéz gyártóberendezések telepítését, elhelyezését és karbantartását végzi. Maximális 23,7 méteres gémhossza és 25,5 méteres emelési magassága megfelel a legtöbb belső műhelymagassági követelménynek.
Termék használati útmutató
Az SQS500-5 működését szigorúan szabványosítani kell. Használat előtt győződjön meg arról, hogy a támasztókarok teljesen ki vannak húzva, és szilárd, vízszintes talajon vannak megtámasztva. Működés közben folyamatosan figyelje a terhelési nyomatékjelzőt (LMI); túlterhelés szigorúan tilos. A gém mozgását zökkenőmentesen vezérelheti a vezérlőkonzolon keresztül, ügyelve a kétszivattyús hidraulikus rendszer által biztosított egyenletes áramlásra (ajánlott 80+50 L/perc). Egy kijelölt jelzőszemélynek kell irányítania az emelési műveleteket, hogy biztosítsa a rakomány biztonságos rögzítését és a személyzet távoltartását. Működés után teljesen húzza vissza és rögzítse a gémet, és végezzen rendszeres karbantartást. Az üzemeltetőknek tanúsítvánnyal kell rendelkezniük.
GYIK
1. HOGYAN KELL ELHÁRÍTNI A MŰKÖDŐ VILÁGÍTÁSI RENDSZER HIBAELHÁRÍTÁSA?
Ellenőrizze a biztosítékokat, az izzókat, a kapcsolókat és a vezetékek csatlakozásait. Használjon multimétert a feszültség és a folytonosság mérésére.
2. MILYEN ÓVINTÉZKEDÉSEKET KELL TENNI A FÉKRENDSZER KARBANTARTÁSA ESETÉN?
Használjon speciális szerszámokat, szerelje szét egymás után, cserélje ki a kopott alkatrészeket, állítsa be a hézagokat a telepítés után, és végezzen tesztet.
3. HOGYAN KELL BIZTONSÁGOSAN MŰKÖDNI LEJTŐKEN ÉS HASZNÁSON?
Tartson alacsony sebességet, kerülje a sebességváltást vagy a fordulást, és szükség esetén használjon kiegészítő fékberendezést.
4. MILYEN ÓVINTÉZKEDÉSEKET KELL TENNI ESŐS IDŐJÁRÁSI MŰVELETEK SORÁN?
Kerülje el a csúszást, kerülje a puha talajt, ellenőrizze az elektromos rendszer vízszigetelését, és szükség esetén függessze fel a műveleteket.
5. HOGYAN CSÖKKENTHETŐ A BERENDEZÉSZAJ?
Rendszeresen ellenőrizze az alkatrészek rögzítését, cserélje ki a kopott alkatrészeket, tartsa fenn a megfelelő kenést, és használjon rezgéscsillapítókat.
6. HOGYAN KEZDJÜK MEG A MOTOR TÚL MAGAS HŐMÉRSÉKLETET?
Ellenőrizze a hűtőfolyadék szintjét, tisztítsa meg a radiátort, ellenőrizze a vízszivattyú és a termosztát működését, és távolítsa el a szennyeződéseket a hűtő külső felületéről.
