Введение продукта

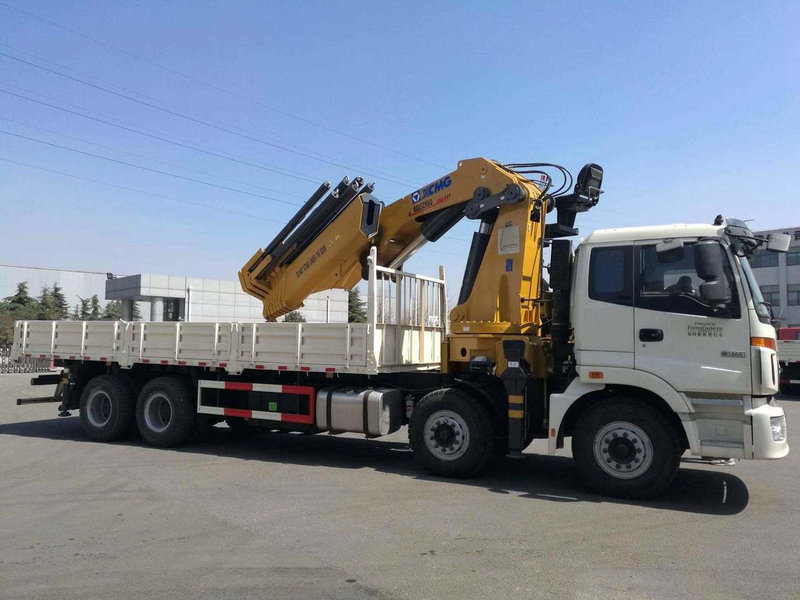

В SQ25ZK6Q используется высокопроизводительная гидравлическая система, обеспечивающая плавную работу, надежность и высокую эффективность во время работы крана. Конструкция складной стрелы обычно обеспечивает превосходную высоту подъема и гибкость.
Преимущество продукта
1, передовые исследования и разработки, а также средства анализа для обеспечения надежности конструкции.
2, четырехзвенный механизм, грузоподъемность сильнее.
3, конструкция соединения фланцевого телескопического рычага.
4, независимые исследования и разработки вращающегося тела с сильной движущей силой могут удовлетворить больше условий спроса.
5. Технология шестиугольной стрелы, хорошая нейтральная способность к изгибу поперечного сечения.
6, уникальная конструкция плавающей трехточечной мостовой конструкции эффективно уменьшает движение транспортного средства, когда балка шасси несет дополнительную силу.
Технические параметры
| Модель |
SQ25ZK6Q |
Единица |
| Максимальный подъемный момент |
62.5 |
тм |
| Максимальная грузоподъемность |
25000 |
кг |
| Рекомендуемая мощность, необходимая при рекомендуемом расходе масла |
50 |
кВт |
| Максимальный расход масла в гидравлической системе |
80 |
л/мин |
| Номинальное давление гидравлической системы |
31.5 |
МПа |
| Емкость масляного бака |
300 |
л |
| Угол поворота |
(360°) Все вращения |
|
| Вес крана |
7945 |
кг |
| Место для установки |
3000 |
мм |
| Выбор шасси |
NXG1310D3ZEX;BJ1317VNPJJ-S5;DFL1311A3 ; |
| SQ25ZK6Q Диаграмма грузоподъемности |
| Рабочий радиус (м) |
2.5 |
4.22 |
5.93 |
7.74 |
9.59 |
11.48 |
| Грузоподъемность (кг) |
25000 |
14000 |
9000 |
6500 |
5000 |
4000 |
Использование продукта
1. Логистика тяжелого оборудования
Этот кран идеально подходит для погрузки и разгрузки тяжелой техники и крупных грузов на логистических объектах, заводах и складах. Его максимальная грузоподъемность 25 тонн и полный поворот на 360° позволяют гибко работать в ограниченном пространстве, значительно повышая эффективность транспортировки грузов и снижая зависимость от дополнительного оборудования.
2.Инфраструктура и муниципальное строительство.
Он хорошо подходит для проектов городской инфраструктуры, таких как прокладка труб, сборных железобетонных элементов и строительных материалов. Большой максимальный рабочий радиус 15,45 метра и максимальная высота подъема 17 метров позволяют ему перемещать объекты на расстоянии или на высоте, облегчая такие операции, как установка уличного освещения и прокладка дренажных труб.
3. Аварийно-спасательные и специальные операции
Кран можно использовать для экстренных спасательных операций, например, для подъема и перемещения препятствий после аварий или стихийных бедствий. Возможность установки на стандартное шасси грузового автомобиля обеспечивает хорошую мобильность, позволяя быстро достигать различных объектов и выполнять такие задачи, как спасение транспортных средств и временный подъем тяжелых грузов.
4.Горнодобывающая промышленность и разработка карьеров
В горнодобывающей промышленности этот кран может эффективно загружать и разгружать тяжелую руду, компоненты оборудования и инструменты. Его мощная гидравлическая система обеспечивает надежную работу в условиях постоянных тяжелых нагрузок, помогая при обслуживании оборудования и погрузочно-разгрузочных работах.
Руководство по эксплуатации продукта
SQS100-4 — 4-осный вездеходный кран грузоподъемностью 100 тонн. Для безопасной эксплуатации всегда используйте выносные опоры на твердой, ровной поверхности в соответствии с таблицей нагрузок. Индикатор грузового момента (LMI) имеет решающее значение; никогда не превышайте его предупреждений. Используйте систему телескопирования силовой стрелы для точного управления во время подъема. Тщательно планируйте траекторию подъема, сохраняйте медленные и устойчивые движения и следите за тем, чтобы нагрузки были низкими. Регулярно проверяйте машину и следите за тем, чтобы управление ею осуществляли только сертифицированные операторы.
Часто задаваемые вопросы
1. КАК СЛЕДУЕТ ВЫБРАТЬ ТОЧКИ ПОДЪЕМА ПРИ ТРАНСПОРТИРОВКЕ ОБОРУДОВАНИЯ?
Всегда сверяйтесь с руководством и используйте только точки подъема или транспортировочные отверстия, явно указанные производителем. Никогда не закрепляйте грузы на штоках цилиндров, шлангах или тонких стальных конструкциях.
2. НЕ ДОЛЖЕН БЫТЬ ГЛУШЕН ДВИГАТЕЛЬ СРАЗУ ПОСЛЕ ДЛИТЕЛЬНОЙ ЭКСПЛУАТАЦИИ В ТЯЖЕЛЫХ УСЛОВИЯХ?
Правильный. Дайте двигателю поработать на холостом ходу в течение 3–5 минут, чтобы обеспечить равномерное охлаждение турбокомпрессора и двигателя и предотвратить локальные повреждения из-за перегрева.
3. КАК ОПРЕДЕЛИТЬ, ТРЕБУЕТСЯ ЗАМЕНЫ ГИДРАВЛИЧЕСКОЙ ЖИДКОСТИ?
Простой метод: поместите каплю отработанного масла на фильтровальную бумагу. Если темное пятно в центре имеет четко выраженную границу с внешним диффузионным кольцом, это указывает на высокий уровень примесей и требует замены.
4. СЛАБЫЙ ПОТОК ВЕНТИЛЯТОРА ДВИГАТЕЛЯ?
Проверьте, не неисправна ли муфта вентилятора или неисправен ли двигатель/насос вентилятора с гидравлическим приводом.
5. ДИАГНОСТИЧЕСКИЙ ПРИБОР ДВИГАТЕЛЯ НЕ ПОКАЗЫВАЕТ КОДОВ НЕИСПРАВНОСТЕЙ, НО РАБОТАЕТ ПЛОХО?
Возможна механическая неисправность или дрейф сигнала датчика.
6. ОСТАТКИ МАСЛА НА ГРАНИЦЕ ТУРБОКОМПЕНСАТОРА?
Нормальный. Подшипники турбокомпрессора смазываются моторным маслом. Небольшая утечка паров масла является обычным явлением, если она не образует капель.
