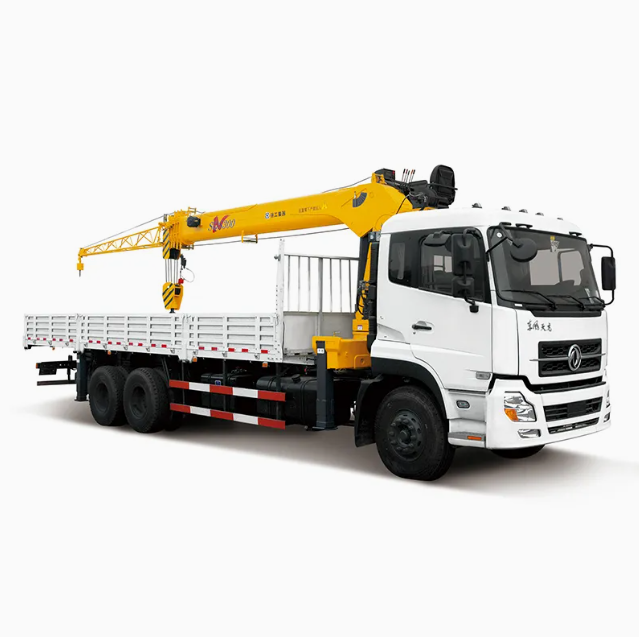

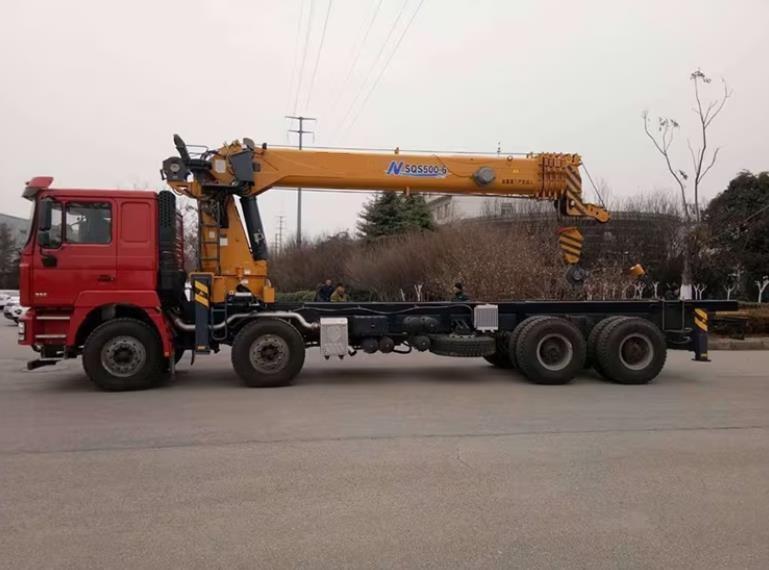

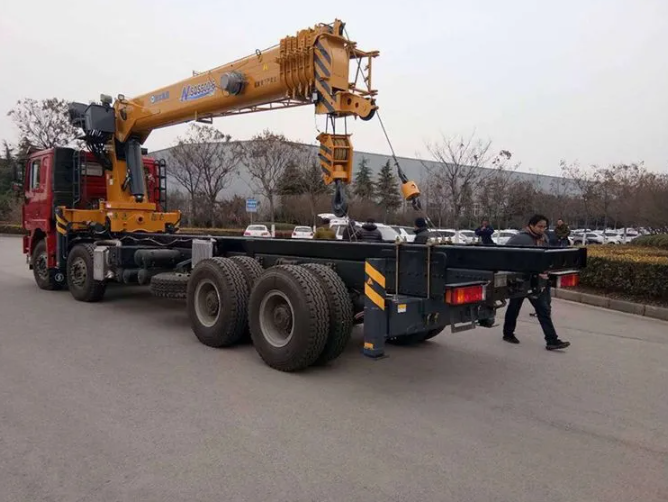

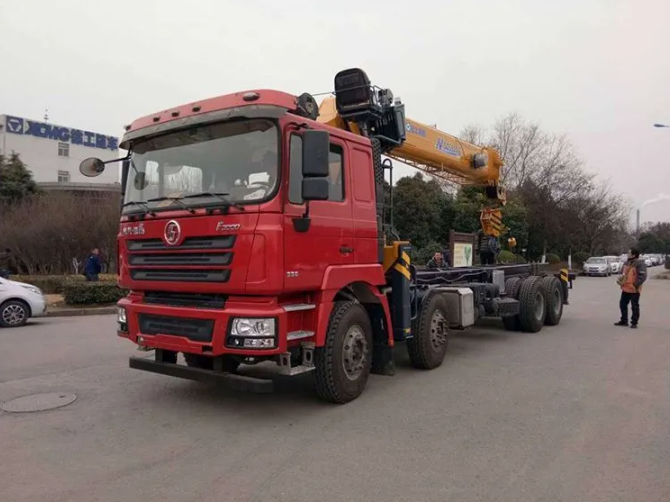

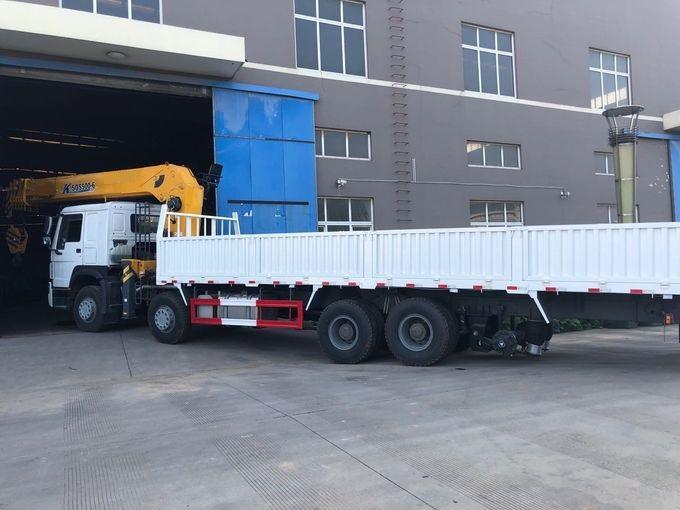

مقدمة المنتج
يعتمد النظام التلسكوبي التحكم في السكتة الدماغية الميكانيكية ذات الأسطوانة المزدوجة الرائدة في الصناعة، كما أن توسيع التسلسل والانكماش أكثر موثوقية، كما أن قدرة توسيع الحمل والانكماش أقوى.
ميزة المنتج
1. نظام تلسكوبي مزدوج الأسطوانة وقدرة تحميل قوية لذراع واحد؛
2. حركة دقيقة جيدة وكفاءة عمل عالية.
3. أداء القفل الذاتي جيد. العمل أكثر استقرارا.
4. استقرار أعلى للمركبة بأكملها.
5. يمكنها تذكير المشغل على الفور بأنه سيوقف الإجراءات الخطرة تلقائيًا لضمان العمل الآمن.
6. الزيت الهيدروليكي ذو درجة الحرارة الواسعة هو المعيار، والذي يمكن استخدامه في الشتاء والصيف.
المعلمات التقنية
| غرض |
الوحدات |
SQS500B |
|
|
| قدرة الرفع القصوى |
كجم |
20000 |
| قدرة الرفع القصوى |
TM |
52 |
| يوصي السلطة |
كيلوواط |
55 |
| أقصى تدفق للنفط |
لتر/دقيقة |
80+40 |
| أقصى ضغط |
الآلام والكروب الذهنية |
28 |
| سعة خزان الزيت |
ل |
270 |
| وزن الرافعة |
كجم |
6900 |
| مساحة التثبيت |
مم |
1400 |
| زاوية الدوران |
درجة |
360 كل التناوب |
| الحد الأقصى لطول التمديد |
مم |
23700 |
| أقصى ارتفاع للرفع |
مم |
25000 |
| أقصى ارتفاع |
درجة |
75 |

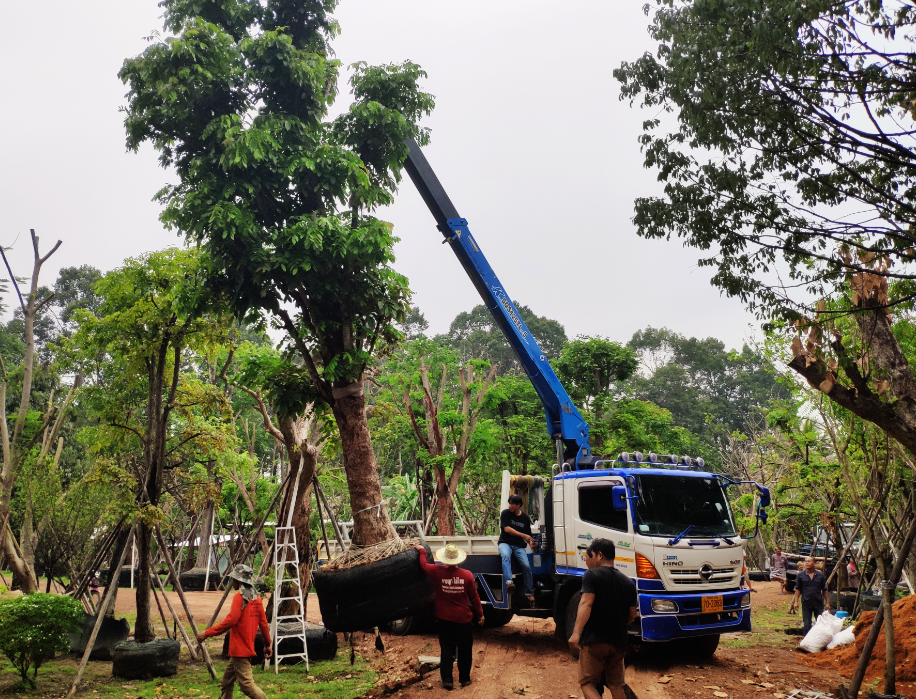

استخدامات المنتج
1. بناء البنية التحتية على نطاق واسع
مثالية لعمليات الرفع في المشاريع الكبرى مثل السكك الحديدية والجسور عالية السرعة، مما يتيح وضع مسارات فعالة بدون صابورة، وتركيب الدرابزين، ودعم أعمدة المرافق. الحد الأقصى لعزم الرفع الذي يبلغ 520 كيلو نيوتن متر وثباته الممتاز يلبي متطلبات مناولة المواد الثقيلة في مواقع البناء المعقدة.
2. النقل والمناولة اللوجستية الثقيلة
في الموانئ والمستودعات الكبيرة والمصانع، يتعامل بكفاءة مع التحميل/التفريغ ونقل الآلات الثقيلة والمواد السائبة. تعمل آلية الدوران المزدوجة بسلاسة، مما يتيح المناورة الرشيقة في الأماكن الضيقة لتعزيز الكفاءة اللوجستية.
3. عمليات التعدين والمحاجر
تستخدم لرفع الكتل الخام الكبيرة والمواد الحجرية ومكونات المعدات في المناجم والمحاجر. إن تصميمها الهيكلي القوي وقدرة الرفع القصوى البالغة 16 طنًا يتحملان الظروف القاسية، على الرغم من أن قدرة الحمل الأرضي وصيانة المعدات تتطلب الاهتمام.
4. تركيب معدات الطاقة والطاقة
وفي قطاعات بناء الطاقة واستخراج النفط، تساعد في تركيب المحولات الكبيرة وبكرات الكابلات والمعدات البترولية الصغيرة. يوفر نظامها الهيدروليكي النسبي تحكمًا ممتازًا في الحركة الدقيقة وإجراءات مركبة بالكامل، مما يجعلها مناسبة لمهام الرفع الدقيقة الصعبة.
5. تركيب وصيانة المعدات الصناعية
داخل ورش المصانع الكبيرة، فإنه يسهل تركيب، تحديد المواقع، وصيانة آلات الإنتاج الثقيلة. توفر آلية التلسكوب التسلسلية متعددة الأسطوانات الخاصة بها قدرات تمديد قوية لتحمل الأحمال، مما يلبي احتياجات التعامل مع المعدات الثقيلة المتنوعة داخل المنشآت الصناعية.
دليل تشغيل المنتج
يجب أن تلتزم عملية SQS500B بدقة باللوائح. قبل بدء العمل، تأكد من تمديد جميع أذرع الامتداد ودعمها بالكامل على أرض صلبة ومستوية. مراقبة مؤشر لحظة التحميل (LMI) بشكل مستمر أثناء التشغيل؛ الحمولة الزائدة ممنوع منعا باتا. يمكنك التحكم في حركات ذراع الرافعة بسلاسة عبر وحدة التحكم، وذلك باستخدام قدرة الحركة الدقيقة الدقيقة التي يوفرها النظام الهيدروليكي التناسبي. يجب على شخص الإشارة المعين توجيه عمليات الرفع لضمان ربط البضائع بشكل آمن وإبقائها بعيدة عن الأفراد. بعد التشغيل، قم بسحب ذراع الرافعة بالكامل وتأمينه. إجراء الصيانة الدورية. يجب أن يكون المشغلون معتمدين.
التعليمات
1. كيف يمكن ضمان السلامة عند العمل بالقرب من خطوط الجهد العالي؟
الحفاظ على مسافة آمنة، ووضع العلامات التحذيرية، وتعيين مشرف مخصص عند الضرورة، واستخدام معدات الحماية العازلة.
2. كيف يمكن منع حوادث الانقلاب؟
فهم نطاق استقرار المعدات، وتجنب العمليات الجانبية على المنحدرات، ومراقبة مركز ثقل الحمولة، واستخدام أجهزة السلامة.
3. كيفية إطالة عمر المعدات؟
يجب الالتزام بدقة وفقًا لدليل الصيانة، والعمل بشكل صحيح، وتجنب التحميل الزائد، ومعالجة الأخطاء البسيطة على الفور.
4. ما هي دورة استبدال المرشحات؟
فلتر الهواء: يتم فحصه كل 500 ساعة، واستبداله كل 1000 ساعة.
فلتر الوقود: استبدله كل 500 ساعة.
فلتر الزيت الهيدروليكي: الاستبدال الأول بعد 250 ساعة، ثم كل 500 ساعة بعد ذلك.
5. ما الذي يجب فعله إذا أصدر الجهاز ضوضاء غير طبيعية أثناء التشغيل؟
أوقف التشغيل فورًا، وحدد مصدر الضوضاء، وافحص المكونات المقابلة بحثًا عن الارتخاء أو التآكل أو التلف. اتصل بموظفي الصيانة إذا لزم الأمر.
6. ما هي المعايير التي ينبغي أخذها في الاعتبار عند شراء الإطارات؟
انتبه إلى المواصفات والطراز وتقييم الرقائق وتقييم السرعة ونمط المداس. اختر الإطارات المناسبة بناءً على بيئة التشغيل.
