نظرة عامة على المنتج

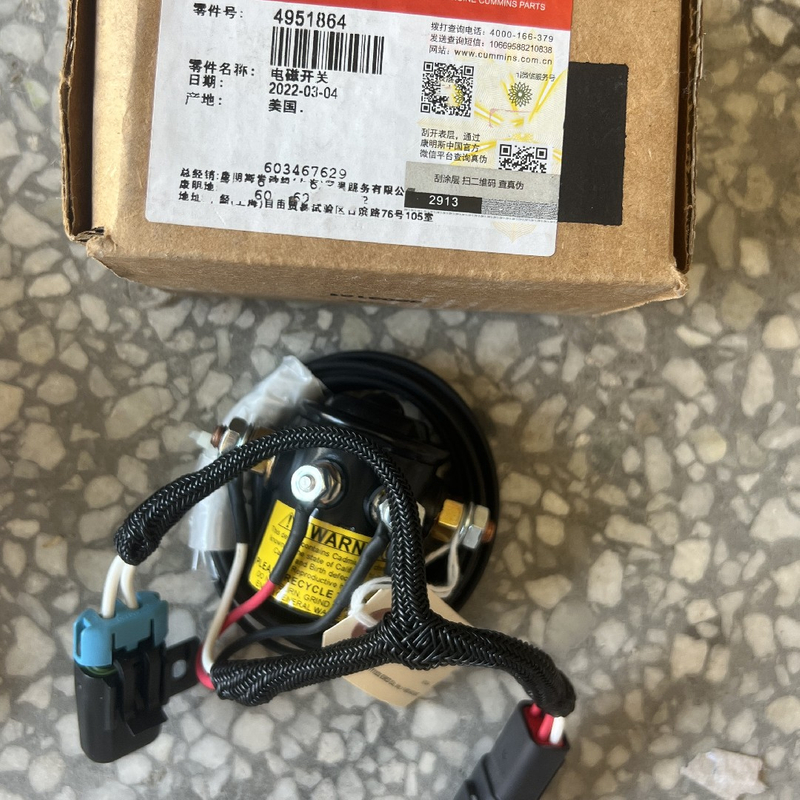

يعد المفتاح الكهرومغناطيسي للحفارة XE2000 مكونًا كهربائيًا أساسيًا تم تصميمه خصيصًا لنظام بدء تشغيل حفارة التعدين الزاحفة XE2000 للخدمة الشاقة. إنه بمثابة جزء تحكم رئيسي يربط ويفصل دائرة بدء تشغيل الحفار، ويحول الطاقة الكهربائية إلى طاقة ميكانيكية لتشغيل محرك بدء التشغيل وتشغيل المحرك. مع الجهد الكهربي المقدر 24 فولت تيار مستمر والتيار المقدر 100 أمبير، تم تصميم هذا المفتاح الكهرومغناطيسي ليتوافق مع مواصفات النظام الكهربائي لجهاز XE2000، ويتميز بأداء مستقر، وقدرة تحمل قوية، ومقاومة ممتازة للتداخل. مصنوعة من مواد عازلة وموصلة عالية الجودة، فهي مقاومة للماء والغبار ومقاومة للاهتزاز، مما يضمن التشغيل الموثوق به في بيئات التعدين والبناء القاسية، ويطيل عمر خدمة نظام بدء تشغيل الحفار بشكل فعال.

المزايا الرئيسية

• أداء مستقر وموثوق : يستخدم ملفًا كهرومغناطيسيًا عالي الجودة وموصلًا، مع قوة مغناطيسية مستقرة واستجابة حساسة. يمكنه توصيل الدائرة وفصلها بسرعة، مما يضمن التشغيل السلس لمحرك الحفار XE2000، حتى في ظل ظروف الجهد المنخفض أو الأحمال الثقيلة.

• سعة التحميل للخدمة الشاقة : تيار مقنن يصل إلى 100 أمبير، جهد مقدر 24 فولت تيار مستمر، يتوافق تمامًا مع متطلبات نظام التشغيل XE2000. يمكنه تحمل تأثير تيار كبير، وتجنب احتراق الاتصال الناتج عن الحمل الزائد، وضمان التشغيل المستقر على المدى الطويل.

• تصميم مقاوم للماء والغبار : هيكل محكم الغلق بمواد عالية الجودة مقاومة للماء والغبار، يمنع بشكل فعال الغبار والماء والزيت من الدخول إلى المكونات الداخلية. يمكنها العمل بثبات في بيئات التعدين ذات الغبار العالي والرطوبة والملوثة بالنفط.

• التوافق القوي : تم تصميمه بدقة وفقًا للمعايير الأصلية للحفار XE2000، وهو متوافق تمامًا مع نظام بدء تشغيل الماكينة وتخطيط الدائرة. لا يلزم أي تعديل، ويمكن تركيبه واستخدامه مباشرة، مما يقلل من وقت الصيانة.

• متين ويدوم طويلاً : الغلاف مصنوع من معدن عالي القوة ومقاوم للتآكل ومواد عازلة، والاتصالات الداخلية مصنوعة من سبائك الفضة، التي تتميز بمقاومة ممتازة للتآكل، ومقاومة الأكسدة، والتوصيل الكهربائي. عمر الخدمة أطول بكثير من المفاتيح الكهرومغناطيسية العادية.

• سهولة التركيب والصيانة : هيكل مدمج، تصميم خفيف الوزن، وفتحات تثبيت قياسية، والتي يمكن تركيبها وتفكيكها بسهولة بدون أدوات احترافية. كما يسهل الهيكل البسيط الفحص والصيانة اليومية.

مواصفات المنتج

تطبيقات المنتج

يعد المفتاح الكهرومغناطيسي للحفارة XE2000 مكونًا مخصصًا لنظام بدء تشغيل حفارة التعدين الزاحفة للخدمة الشاقة XE2000، ويستخدم بشكل أساسي في السيناريوهات التالية لضمان التشغيل والتشغيل الطبيعي للحفار:

• مواقع التعدين ذات الحفرة المفتوحة : تُستخدم للتحكم في تشغيل محرك الحفارة XE2000 أثناء عمليات استخراج المعادن وتجريدها. إنه يتكيف مع البيئات ذات الغبار العالي والاهتزاز ودرجات الحرارة المرتفعة، مما يضمن بدء التشغيل المستقر حتى في الظروف القاسية.

• حفر المحاجر والصخور : يوفر تحكمًا موثوقًا في الدائرة لنظام بدء تشغيل الحفار أثناء حفر الصخور الصلبة والإنتاج الكلي، مما يؤدي إلى تجنب فشل البدء الناتج عن الغبار والتلوث الزيتي والاهتزازات القوية.

• مشاريع نقل التربة واسعة النطاق : تضمن إمكانية بدء تشغيل الحفار XE2000 بسلاسة أثناء إنشاء السدود، وبناء أساسات الطرق السريعة والسكك الحديدية، وتوسيع الموانئ، مما يدعم التشغيل بأحمال ثقيلة على المدى الطويل.

• العمليات البيئية القاسية : مناسبة للمناطق المرتفعة والشديدة البرودة والرطبة (مثل أستراليا وأمريكا الجنوبية وآسيا الوسطى). يضمن تصميمه المقاوم للماء والغبار ودرجات الحرارة المنخفضة بدء التشغيل الطبيعي للحفار في البيئات القاسية.

• الصيانة الطارئة واستبدال قطع الغيار : تستخدم كقطعة غيار قياسية للحفارة XE2000. عندما يتلف المفتاح الكهرومغناطيسي الأصلي (مثل احتراق التلامس، فشل الملف)، يمكن استبداله بسرعة لاستعادة وظيفة بدء تشغيل الحفار.

إرشادات التشغيل (التركيب والاستبدال والسلامة)

1. الإعداد المسبق للتثبيت

• قبل التثبيت، قم بإيقاف تشغيل محرك الحفارة XE2000 وافصل مصدر طاقة البطارية لتجنب حدوث صدمة كهربائية أو دائرة كهربائية قصيرة أثناء التشغيل.

• تحقق مما إذا كان الطراز والجهد المقنن والتيار المقنن للمفتاح الكهرومغناطيسي يتوافق مع متطلبات نظام بدء تشغيل XE2000 لتجنب عدم تطابق المعلمات التي تسبب تلف المكونات.

• افحص المفتاح الكهرومغناطيسي بحثًا عن أي ضرر (مثل شقوق القشرة، وأكسدة التلامس، وتلف الملف)، وقم بتنظيف سطح التثبيت وأطراف الأسلاك الخاصة بالحفار لضمان الاتصال الجيد.

2. خطوات التثبيت

1. قم بمحاذاة فتحات التثبيت الخاصة بالمفتاح الكهرومغناطيسي مع حامل التثبيت الموجود في الحفار XE2000، ثم ثبته بإحكام باستخدام البراغي (عزم الدوران: 25-30 نيوتن متر).

2. قم بتوصيل أطراف الأسلاك الخاصة بالمفتاح الكهرومغناطيسي بدائرة بدء تشغيل الحفار بشكل صحيح: قم بتوصيل الطرف الموجب للبطارية بطرف الطاقة الخاص بالمفتاح، وقم بتوصيل طرف محرك بدء التشغيل بطرف إخراج المفتاح؛ قم بتوصيل سلك التحكم بمحطة التحكم.

3. بعد توصيل الأسلاك، تحقق مما إذا كانت التوصيلات ثابتة ومن عدم وجود أسلاك مفكوكة أو خاطئة. تأكد من أن أطراف الأسلاك ملفوفة بإحكام لمنع حدوث ماس كهربائي ناتج عن ملامستها للأجزاء المعدنية الأخرى.

4. أعد توصيل مصدر طاقة البطارية، وابدأ تشغيل الحفار، واختبر ما إذا كان المفتاح الكهرومغناطيسي يعمل بشكل طبيعي (تحقق مما إذا كان المحرك يبدأ بسلاسة وأن المفتاح لا يحتوي على ضوضاء غير طبيعية أو ارتفاع درجة الحرارة).

3. خطوات الاستبدال

1. قم بإيقاف تشغيل المحرك، وافصل مصدر طاقة البطارية، وانتظر حتى يبرد النظام الكهربائي لضمان التشغيل الآمن.

2. افصل أطراف الأسلاك الخاصة بالمفتاح الكهرومغناطيسي القديم (ضع علامة على موضع الأسلاك لتجنب التوصيل الخاطئ عند الاستبدال)، ثم قم بإزالة مسامير التثبيت.

3. أخرج المفتاح الكهرومغناطيسي القديم، ونظف دعامة التثبيت وأطراف الأسلاك، وتحقق من عدم وجود تآكل أو تلف (إن وجد، قم بإصلاحه أو استبداله في الوقت المناسب).

4. قم بتثبيت المفتاح الكهرومغناطيسي الجديد وفقًا لخطوات التثبيت، وتأكد من التثبيت الثابت والأسلاك الصحيحة.

5. أعد توصيل مصدر طاقة البطارية، واختبر وظيفة البدء، وتأكد من أن المفتاح الكهرومغناطيسي يعمل بشكل طبيعي دون حدوث ظواهر غير طبيعية.

4. إرشادات السلامة

• لا تقم بتثبيت أو استبدال المفتاح الكهرومغناطيسي عند تشغيل الحفار لتجنب حدوث صدمة كهربائية أو دائرة كهربائية قصيرة.

• لا تستخدم المفاتيح الكهرومغناطيسية ذات الجهد الكهربي أو معدلات التيار غير المتطابقة، مما قد يتسبب في احتراق الملف أو تلف التلامس أو حتى فشل تشغيل المحرك.

• أثناء التشغيل، تجنب الاصطدام بالمفتاح الكهرومغناطيسي أو إتلافه لمنع تلف المكونات الداخلية.

• تحقق بانتظام من أطراف الأسلاك وغطاء المفتاح الكهرومغناطيسي بحثًا عن الارتخاء أو التآكل أو دخول الماء، وقم بتنظيفها أو صيانتها في الوقت المناسب.

• في حالة فشل المفتاح الكهرومغناطيسي (مثل الفشل في تشغيل المحرك، أو حدوث ضوضاء غير طبيعية، أو ارتفاع درجة الحرارة)، توقف عن استخدامه على الفور واستبدله لتجنب حدوث المزيد من الضرر للنظام الكهربائي للحفار.

التعليمات

ما هو الجهد والتيار المقنن للمفتاح الكهرومغناطيسي XE2000؟

الجهد الكهربي المقدر هو DC 24V، والتيار المقنن هو 100A، والذي يتوافق تمامًا مع نظام بدء تشغيل الحفارة XE2000.

هل هذا المفتاح الكهرومغناطيسي متوافق مع الحفارة XE2000 الأصلية؟

نعم، لقد تم تصميمه وفقًا للمعايير الأصلية لـ XE2000، وهو متوافق تمامًا مع دائرة بدء تشغيل الماكينة وحجم التركيب، ويمكن تثبيته مباشرة دون تعديل.

ما الذي يسبب فشل المفتاح الكهرومغناطيسي في العمل؟

تشمل الأسباب الشائعة انخفاض جهد البطارية، والأسلاك المفكوكة أو الخاطئة، واحتراق الملف، وأكسدة التلامس أو احتراقه، ودخول الماء/الغبار. يوصى بفحص البطارية والأسلاك أولاً، ثم فحص المفتاح نفسه.

كيف نحكم على ما إذا كان المفتاح الكهرومغناطيسي تالفًا؟

إذا فشل الحفار في البدء، أو لم يكن هناك صوت نقرة عند تشغيل المفتاح، أو كان المفتاح محمومًا وصدر منه ضوضاء غير طبيعية، فقد يشير ذلك إلى أن المفتاح الكهرومغناطيسي تالف ويحتاج إلى الاستبدال.

ما هو مستوى الحماية لهذا المفتاح الكهرومغناطيسي؟

إنه يتمتع بمستوى حماية IP65، وهو مقاوم للماء والغبار، ومناسب لبيئات التعدين والبناء القاسية.

ما هي مدة خدمة هذا المفتاح الكهرومغناطيسي؟

عمر دورة التبديل أكثر من 100000 مرة، وفي ظل الاستخدام والصيانة العادية، يمكن أن تصل مدة الخدمة إلى 2-3 سنوات.
