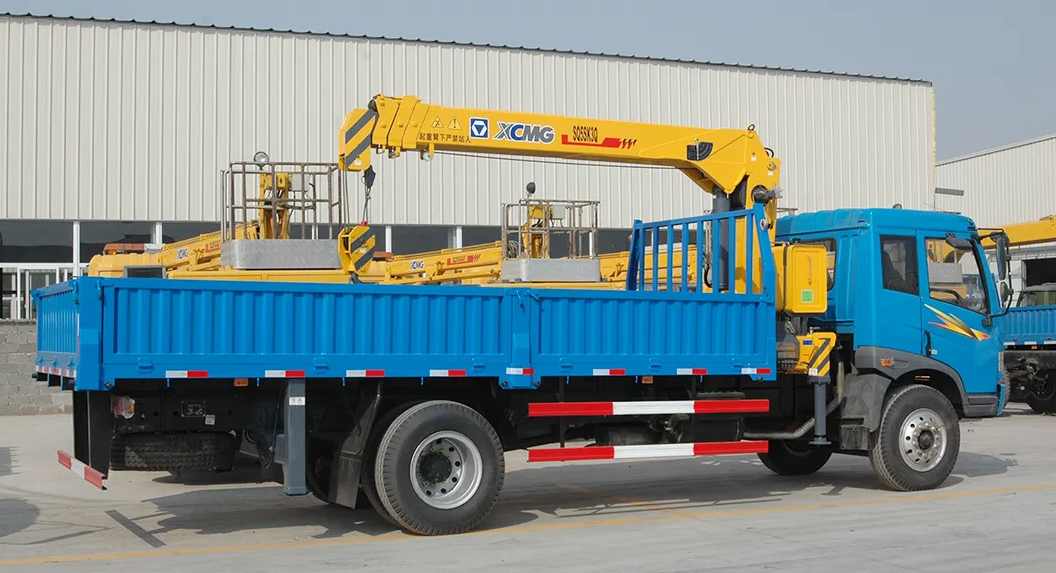

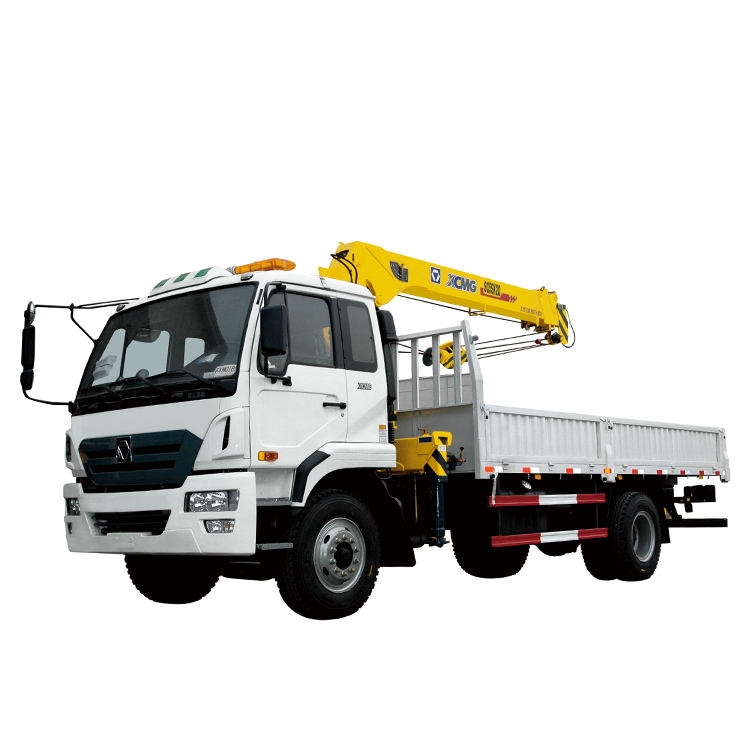

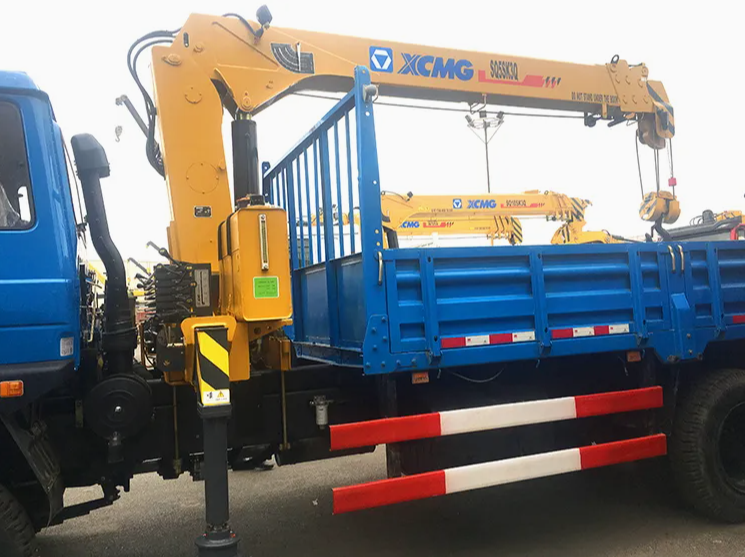

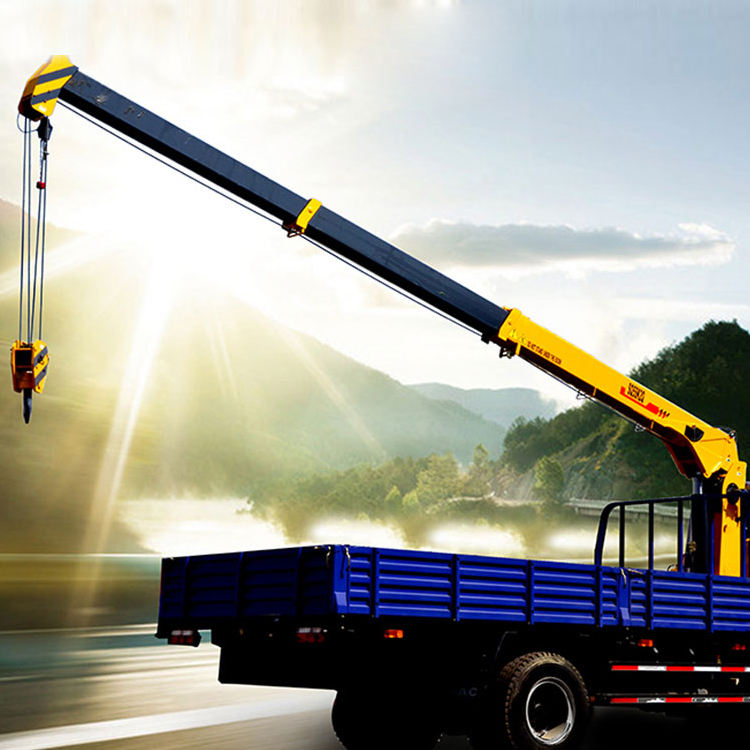

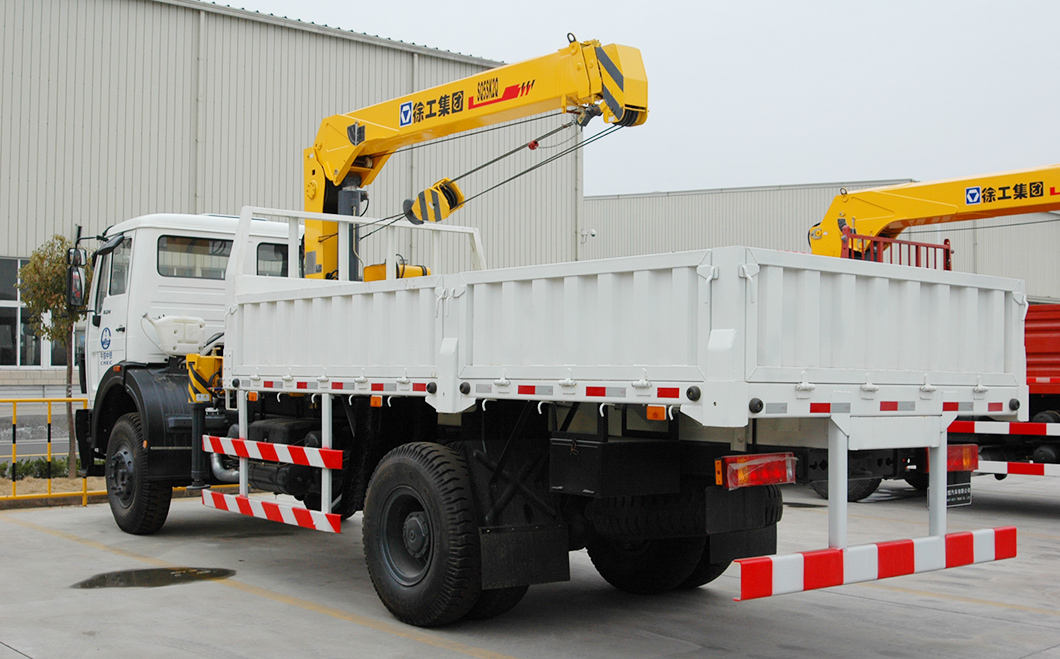

مقدمة المنتج
تعطي هذه الماكينة السلامة الأولوية، حيث تتميز بأجهزة أمان قياسية متعددة مثل نظام الإنذار المضاد للرياح الزائدة لتعزيز الأمان التشغيلي بشكل كبير. إنها تستخدم نظامًا هيدروليكيًا متقدمًا (الضغط المقدر 18-20MPa، الحد الأقصى للتدفق 32L/min)، مما يضمن التشغيل السلس والموثوقية وسهولة الاستخدام أثناء عمليات الرافعة.
ميزة المنتج
1. نظام التحكم في الخانق
تغيير شكل التلاعب السابق وتشغيل الخانق بشكل فردي، تحقيق المقبض الثنائي المتزامن وتسريع وتباطؤ دواسة الوقود تلقائيًا، نظرًا لتغير السرعة الثابت، يمكن بسهولة تنفيذ أعمال الرفع.
2. جهاز ربط تلقائي للموضع النهائي
الحد الأقصى من التوفير في وقت التحضير قبل وبعد التشغيل، لضمان أن مركبة العميل يمكن أن تكون في حالة قيادة في أقصر وقت، ومنع وقوع حادث تلف الرافعة الناجم عن تأرجح الرافعة لتعزيز سلامة القيادة.
3. جهاز الرفع الفوقي
إذا كان المستخدم مهملاً أو غير معتاد على تشغيل خطافات الرفع، فإن جهاز الرفع الفوقي سيوقف رفع الخطاف في الوقت المناسب، لمنع سلامة الأشخاص والممتلكات الناجمة عن كسر حبل السلك.
4. جهاز قفل الدوران
يمكن لجهاز قفل الدوران أن يضمن عدم تأرجح ذراع الرفع بسبب قوة الطرد المركزي أثناء عملية القيادة والتوجيه للمركبة، لتجنب جميع أنواع الحوادث الناجمة عن التأرجح.
5. محدد عزم الدوران
يمكنه تحديد جهاز حماية من الحمل الزائد لعزم الدوران لمنع المستخدمين بسبب الإهمال أو عدم المعرفة بمبدأ عملية الرفع لعملية التحميل الزائد، مما يتسبب في انقلاب السيارة وحوادث تلف الرافعة.
المعلمات التقنية
|
غرض
|
وحدة
|
SQ5SK3Q
|
|
قدرة الرفع القصوى
|
كجم
|
5000
|
|
قدرة الرفع القصوى
|
TM
|
12.5
|
|
يوصي السلطة
|
كيلوواط
|
18
|
|
أقصى تدفق للنفط
|
لتر/دقيقة
|
32
|
|
أقصى ضغط
|
الآلام والكروب الذهنية
|
20
|
|
سعة خزان الزيت
|
ل
|
90
|
|
وزن الرافعة
|
كجم
|
2215
|
|
مساحة التثبيت
|
مم
|
900
|
|
زاوية الدوران
|
درجة
|
360 كل التناوب
|
|
الحد الأقصى لطول التمديد
|
مم
|
11000
|
|
أقصى ارتفاع للرفع
|
مم
|
12000
|
|
أقصى ارتفاع
|
درجة
|
75
|
استخدامات المنتج
1. الهندسة الإنشائية والبلدية
هذه الرافعة مناسبة لمواقع البناء والمشاريع البلدية، وتتعامل بشكل فعال مع رفع ونقل مواد البناء مثل الألواح مسبقة الصب وقضبان التسليح. يعمل تصميم النقطة المحورية المدمج على تقليل متطلبات المساحة، مما يسهل العمليات في المناطق الضيقة. كما يتيح تصميم ذراع الرافعة المستقيمة عملية أكثر سهولة ومرونة.
2. الخدمات اللوجستية والتخزين ومناولة البضائع
في ساحات الخدمات اللوجستية، ومراكز التخزين، ونقاط نقل البضائع، تسهل هذه المعدات تحميل/تفريغ البضائع ونقل المواد. وتلبي قدرتها على الدوران بزاوية 360 درجة المتطلبات التشغيلية المتنوعة في الظروف المعقدة، مما يعزز كفاءة التعامل.
3. التعدين واستغلال المحاجر
يمكن لهذه الرافعة رفع المعادن والأحجار والمواد الأخرى في بيئات التعدين والمحاجر. ومع ذلك، يجب إيلاء اهتمام خاص للظروف القاسية مثل الأرض غير المستوية والظروف المتربة. يعد الالتزام الصارم بأنظمة السلامة والصيانة المحسنة للمعدات أمرًا ضروريًا لضمان السلامة والملاءمة.
4. تركيب وصيانة المعدات
وفي إعدادات المصنع وورش العمل، فإنه يسهل رفع الأحمال الثقيلة أثناء تركيب المعدات وصيانتها وإصلاحها. تعمل تقنية ذراع الرافعة الخماسية والسداسية على تحسين التصميم الهيكلي، وتعزيز مقاومة الانحناء المقطعي، وضمان التشغيل المستقر والموثوق. وتعمل آلية مفصلة الرفع المدمجة أيضًا على إطالة عمر النظام الهيدروليكي وتعزيز الكفاءة التشغيلية.
دليل تشغيل المنتج
يتطلب تشغيل SQ5SK3Q شهادة مشغل معدات خاصة. قم بإجراء فحص شامل للمعدات قبل التشغيل للتأكد من سلامة الحبل السلكي والخطافات وأجهزة السلامة. قم بتمديد الركائز بالكامل على أرض صلبة ومستوية لضمان الدعم المستقر. التقيد الصارم بمخطط الحمولة (قدرة الرفع القصوى: 5 طن). التحميل الزائد ممنوع منعا باتا. حافظ على حركات سلسة أثناء التشغيل، باستخدام إمكانات الدوران الكامل بزاوية 360 درجة وتمديد ذراع الرافعة المكون من أربعة أقسام لتحديد الموقع بدقة. مراقبة البيئة المحيطة بشكل مستمر؛ لا تمر أبدا الأحمال على الموظفين. إجراء عمليات تفتيش وصيانة منتظمة للنظام الهيدروليكي. بعد الانتهاء من العمليات، اسحب ذراع الرافعة بالكامل إلى وضع النقل وافصل مصدر الطاقة.
التعليمات
1. ما هي المعلمات التي ينبغي أخذها في الاعتبار عند شراء الإطارات؟
انتبه إلى المواصفات وتقييم الطبقات وتقييم السرعة ونمط المداس. اختر الإطارات المناسبة لبيئة التشغيل.
2. ما الذي يجب مراعاته عند اختيار المرشحات؟
تأكد من توافق النموذج، وتحقق من أداء الختم، وتحقق من دقة الترشيح.
3. كيفية التعامل مع دائرة كهربائية قصيرة؟
افصل مصدر الطاقة. استخدم مقياسًا متعددًا لتحديد نقطة الدائرة القصيرة. إصلاح العزل التالف واستبدال أحزمة الأسلاك المعيبة.
4. كيفية صيانة المولد؟
تحقق من توتر الحزام. تنظيف المعدل. فحص تآكل فرشاة الكربون. قياس الجهد الناتج بانتظام.
5. ما الذي يجب ملاحظته عند صيانة البطارية؟
حافظ على نظافة أطراف التوصيل، وتحقق بانتظام من مستوى الإلكتروليت والجاذبية النوعية، وافصل الطرف السالب أثناء التخزين الممتد.
6. كيفية استبدال أحزمة المحرك؟
قم بفك الموتر، وإزالة الحزام القديم، وتثبيت الحزام الجديد وضبط الشد، والتحقق من محاذاة البكرة.
