مقدمة المنتج

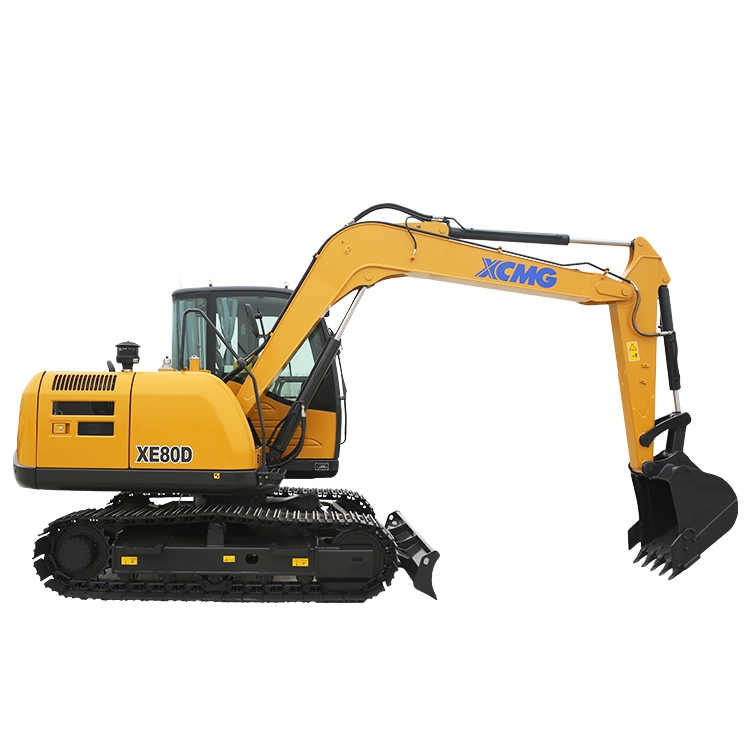

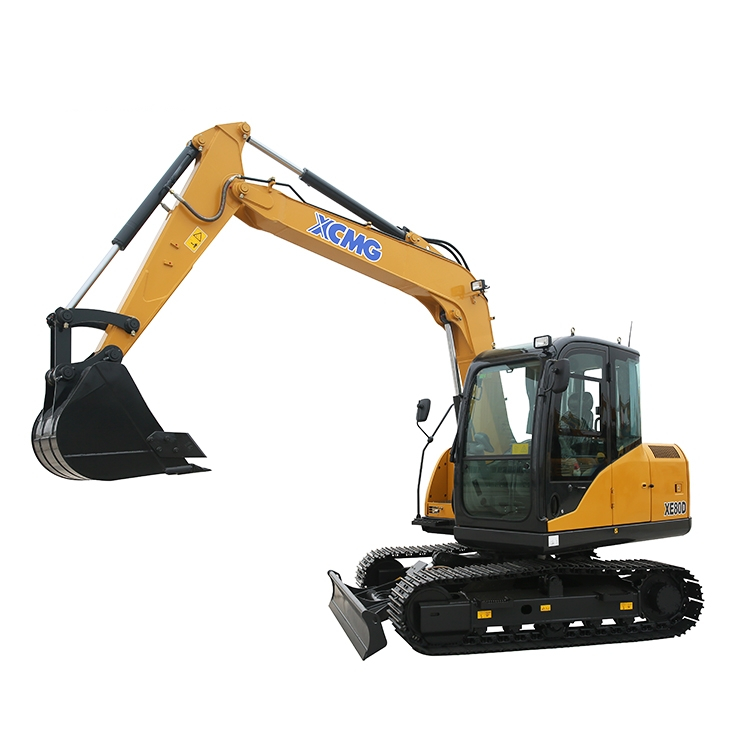

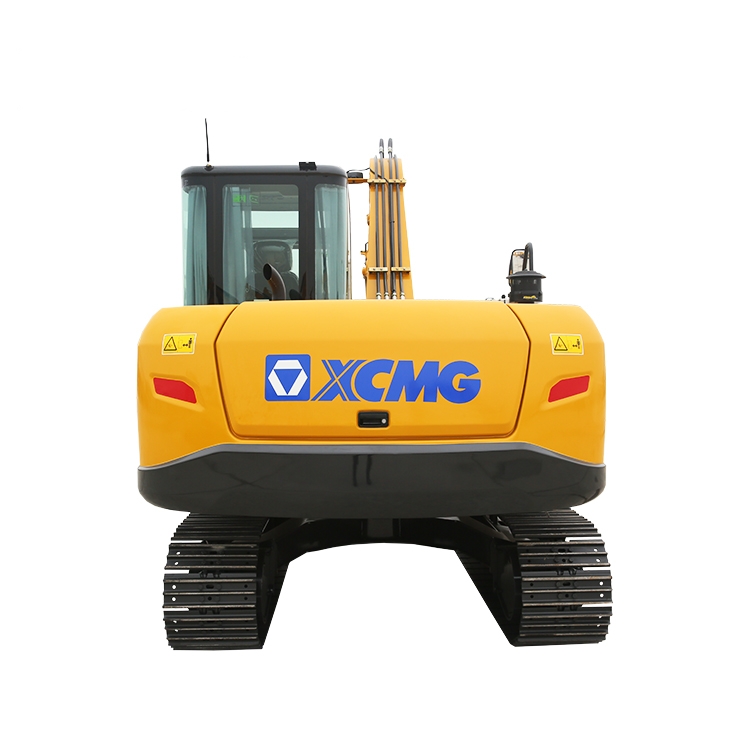

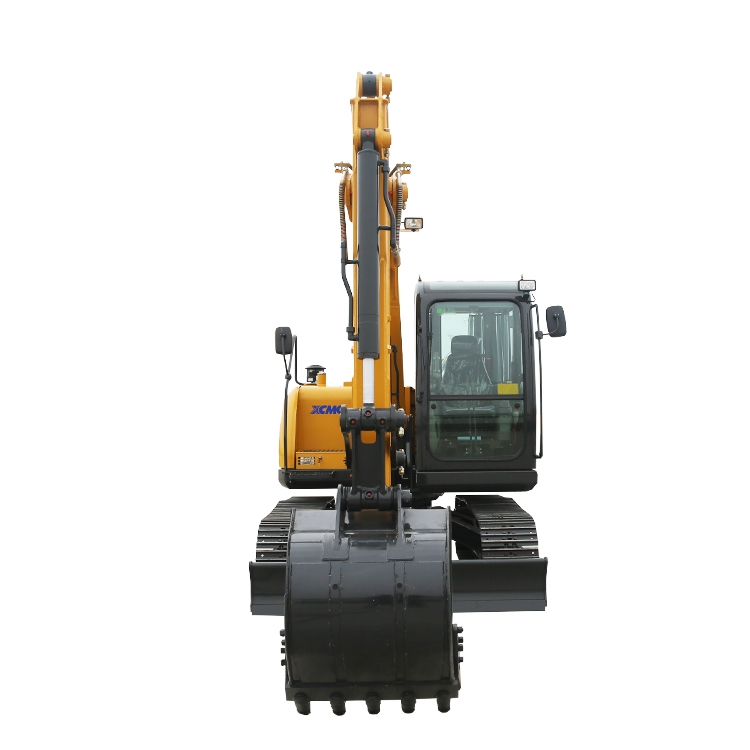

XE80 عبارة عن حفار هيدروليكي مجنزرة مدمج مصمم بشكل أساسي لمشاريع البناء صغيرة الحجم مثل تطوير البنية التحتية البلدية وتجديد الأراضي الزراعية. يتمتع هذا الطراز بوزن تشغيلي يبلغ 7,425 كجم، وتتراوح سعة الجرافة من 0.14 إلى 0.34 متر مكعب، وهو مجهز بمحرك B3.3 يوفر طاقة مقدرة تبلغ 60 كيلووات، ويلبي متطلبات معيار الانبعاثات الوطني III. تبلغ أبعاد الماكينة 6,155 × 2,220 × 2,618 ملم، ويبلغ الحد الأقصى لعمق الحفر 4,140 ملم، والحد الأقصى لارتفاع التفريغ 5,100 ملم، وسرعة السير 4.2 كم/ساعة.
ميزة المنتج
البيئية والاقتصادية
اعتماد محرك يانمار الجديد الصديق للبيئة، وعزم دوران منخفض السرعة، واستهلاك منخفض للوقود، وكفاءة تشغيل عالية، وموثوقة ومتينة. نظام التحكم المتقدم الحساس للحمل، استهلاك منخفض للطاقة.
تطبيقات متعددة
تصميم الذيل القصير ونصف قطر الدوران القصير يمكن أن يحقق التشغيل المرن في المساحة الضيقة. تكوينات إضافية متعددة للتكيف مع مجموعة متنوعة من متطلبات التشغيل.
تجربة تشغيلية مريحة
نظام تكييف فريش لضمان درجة الحرارة المناسبة. قمرة القيادة من الزجاج المقسى مع رؤية آمنة جيدة. مفهوم التصميم التفصيلي يحسن الراحة.
المعلمات التقنية
|
وصف
|
وحدة
|
قيمة المعلمة
|
|
الوزن التشغيلي
|
كجم
|
7730
|
|
سعة الدلو
|
م³
|
0.33
|
|
محرك
|
نموذج
|
/
|
4TNV98-ZCSXG
|
|
طاقة الإخراج
|
كيلووات/دورة في الدقيقة
|
44.8/2200
|
|
عزم الدوران / السرعة
|
نانومتر
|
225.7-245.8/1650
|
|
النزوح
|
ل
|
3.319
|
|
الأداء الرئيسي
|
سرعة السفر (H/L)
|
كم/ساعة
|
5.0/2.7
|
|
سرعة الدوران
|
ص / دقيقة
|
11
|
|
القدرة على التدرج
|
°
|
35
|
|
الضغط الأرضي
|
كيلو باسكال
|
34.85
|
|
قوة حفر الدلو
|
كيلو نيوتن
|
57
|
|
قوة حشد الذراع
|
كيلو نيوتن
|
38
|
|
أقصى قدر من الجر
|
كيلو نيوتن
|
68.3
|
|
المضخة الرئيسية
|
/
|
/
|
|
النظام الهيدروليكي
|
التدفق المقدر للمضخة الرئيسية
|
لتر/دقيقة
|
176
|
|
ضغط الصمام الرئيسي
|
MPa
|
28
|
|
ضغط نظام السفر
|
MPa
|
27.4
|
|
ضغط نظام التأرجح
|
MPa
|
20.6
|
|
ضغط النظام التجريبي
|
MPa
|
3.5
|
|
حجم المظهر
|
الطول الكلي
|
مم
|
6215
|
|
العرض الكلي
|
مم
|
2280
|
|
الارتفاع الكلي
|
مم
|
2690
|
|
عرض المنصة
|
مم
|
2260
|
|
العرض الكلي للهيكل
|
مم
|
2200
|
|
عرض الزاحف
|
مم
|
450
|
|
طول العجلة
|
مم
|
2195
|
|
مقياس الزاحف
|
مم
|
1750
|
|
التخليص تحت ثقل الموازنة
|
مم
|
800
|
|
دقيقة. الخلوص الأرضي
|
مم
|
373
|
|
عرض/ارتفاع شفرة الجرار
|
مم
|
2200/396
|
|
نطاق العمل
|
الأعلى. ارتفاع الحفر
|
مم
|
7120
|
|
الأعلى. ارتفاع الإغراق
|
مم
|
5160
|
|
الأعلى. عمق الحفر
|
مم
|
4070
|
|
الأعلى. عمق حفر الجدار العمودي
|
مم
|
3120
|
|
الأعلى. الوصول إلى الحفر
|
مم
|
6245
|
|
دقيقة. نصف قطر التأرجح
|
مم
|
1800
|
|
دقيقة. نصف قطر تأرجح الذيل
|
مم
|
1865
|
|
أقصى ارتفاع لشفرة البلدوزر
|
مم
|
363
|
|
الأعلى. عمق حفر شفرة الجرار
|
مم
|
346
|
استخدامات المنتج
1. صيانة البلديات والطرق
يُعد الطراز XE80D مثاليًا لمجموعة متنوعة من المهام الدقيقة في البيئات الحضرية، مثل إصلاح سطح الطريق، وتركيب الكابلات وخطوط الأنابيب، وأعمال الحفر صغيرة الحجم، وتسوية الموقع. إن أبعادها المدمجة وتصميمها القصير الذيل يمكّنها من المناورة والعمل بمرونة في الشوارع الضيقة ومواقع البناء المزدحمة، مما يقلل بشكل فعال من تعطيل حركة المرور المحيطة والبيئة.
3. الحفاظ على المياه الزراعية وهندسة المناظر الطبيعية
في مشاريع الحفاظ على المياه الزراعية، يتم استخدام XE80D بشكل شائع لحفر قنوات الري، وإزالة الطمي، وإجراء تسوية الأراضي وتجديدها. بالنسبة لمشاريع البستنة الطبيعية، يمكن أن يساعد في زراعة الأشجار وضبط التضاريس والمهام الدقيقة الأخرى. تساعد خاصية الضغط الأرضي المنخفض على حماية النباتات والأسطح الصلبة.
4. تطبيقات المرفقات المتنوعة
يمكن لـ XE80D توسيع وظائفه عن طريق تثبيت ملحقات مختلفة (مثل الكسارات والكلاّبات وما إلى ذلك). وهذا يتيح لها ليس فقط إجراء الحفر التقليدي ولكن أيضًا التعامل مع تكسير الخرسانة، والهدم الخفيف، ومناولة المواد، وغيرها من المهام المتنوعة، وتحقيق استخدام متعدد الوظائف والتكيف مع نطاق أوسع من ظروف العمل.
دليل تشغيل المنتج
لتحقيق أقصى قدر من أداء الطراز XE80D، استفد أولاً من تصميمه المتأرجح ذو الذيل القصير للتشغيل المرن في الأماكن الضيقة. تعرف على نظام التحكم الذكي في الطاقة واختر الوضع المناسب بناءً على ظروف العمل لتحقيق التوازن بين الكفاءة واستهلاك الوقود. أثناء التشغيل، حافظ على حركات سلسة ودقيقة. يمكنك الاستفادة الكاملة من الموصلات السريعة لتبديل الملحقات بسهولة مثل القواطع والكلاّبات، وتوسيع تطبيقاتها متعددة الوظائف. افحص المرشحات ومكونات الهيكل السفلي بانتظام، وحافظ على نظافة المعدات. سيؤدي هذا إلى تعزيز موثوقية المعدات ورضاك التشغيلي بشكل كبير.
التعليمات
1. كيف هو وقت التسليم الخاص بك؟
في الظروف العامة، يمكننا تسليم فوري للآلات العادية لعملائنا في غضون 7 أيام، لأن لدينا مجموعة متنوعة من الموارد للتحقق من الآلات الموجودة في المخزون، محليًا ودوليًا على نطاق واسع، واستلام الآلات في الوقت المناسب. لكن بالنسبة للمصنعين/المصانع، سيستغرق إنتاج الآلة المطلوبة أكثر من 30 يومًا.
2. ما هي شروط الدفع التي يمكنك قبولها؟
عادة يمكننا العمل على مصطلح T/T أو مصطلح L/، في وقت ما مصطلح DP.
1) في مدة T/T، يلزم دفع 30% مقدمًا مقدمًا، ويجب تسوية رصيد 70% قبل الشحن، أو مقابل نسخة من بوليصة التأمين الأصلية للعميل المتعاون على المدى الطويل.
2) في مدة خطاب الاعتماد، يمكن قبول خطاب اعتماد غير قابل للإلغاء بنسبة 100% بدون 'شروط ميسرة' من بنك دولي معترف به. يرجى طلب المشورة من مدير المبيعات الفردي الذي تعمل معه.
3. ما هي المنتجات التي يمكنك الحصول عليها منا؟
منتجاتنا الرئيسية بما في ذلك، جرافة ذات عجلات، لودر حفار، رافعة شاحنة، رافعة مجنزرة، رافعة برجية، مدحلة، محرك
ممهدة، حفارة، جرافة، رافعة شوكية، شاحنة قلابة، مقطورة، شاحنة جرار، مركبة خاصة، الآلات البحرية وجميع قطع الغيار الخاصة بها.
4. هل ينتج النظام الهيدروليكي اهتزازات وضوضاء شديدة أثناء تشغيل المعدات؟
تحقق من دخول الهواء الزائد إلى الزيت الهيدروليكي (تسرب الهواء في خط الشفط) أو مقاومة الشفط المفرطة في المضخة الهيدروليكية (عنصر الفلتر المسدود).
5. هل يُظهر المحرك حركة 'زحف' أو اهتزاز؟
تشمل الأسباب المحتملة وجود الهواء في دائرة الزيت، أو مقاومة الاحتكاك الداخلي غير المتساوية في الأسطوانة (على سبيل المثال، التهديف)، أو إشارات التحكم غير المستقرة.
6. هل تشغيل عصا التحكم ثقيل أم أن قوة ردود الفعل غير متناسقة؟
خلل في نظام التحكم الطيار. تحقق من ضغط المضخة الدليلية، وعنصر الفلتر الدليلي، وصمام تخفيف دائرة الزيت الدليلي، وصمام التحكم الدليلي نفسه.
