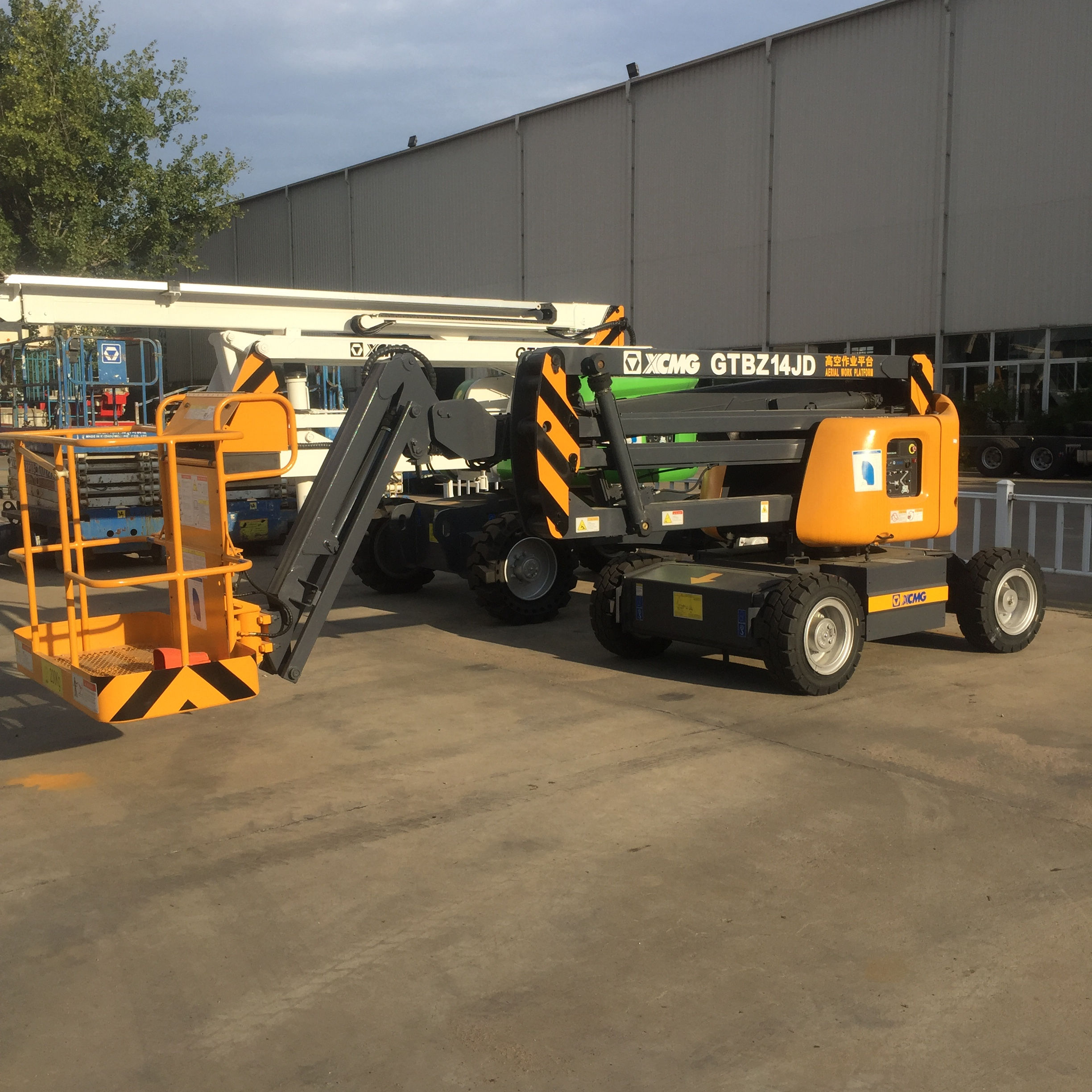

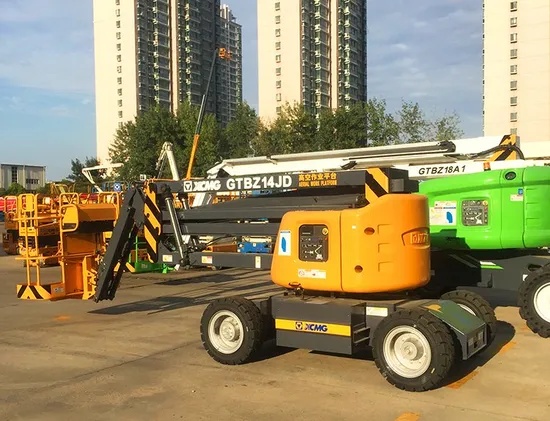

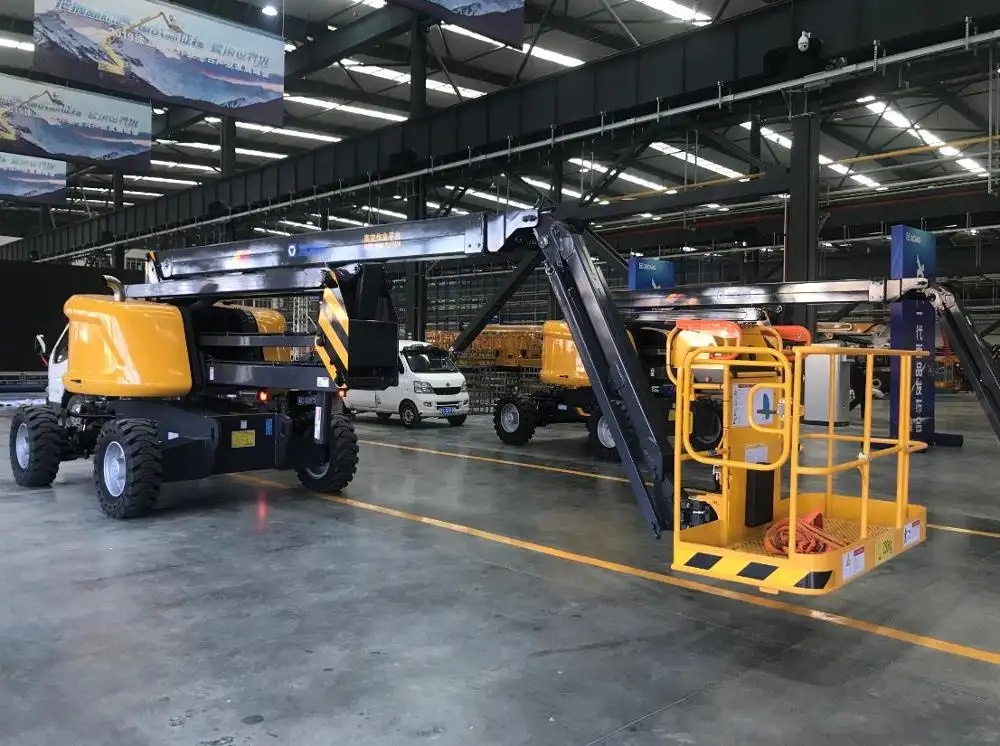

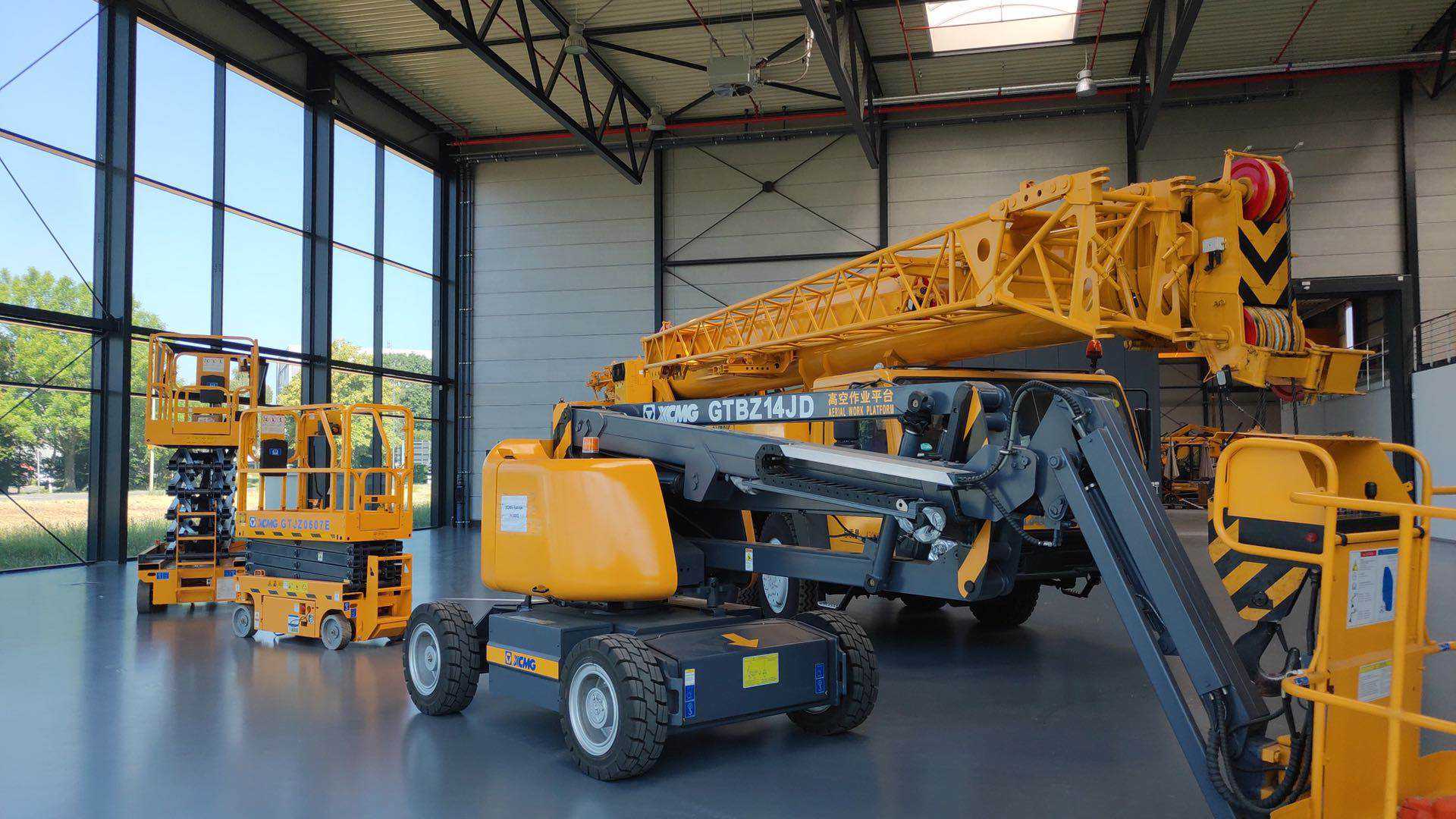

GTBZ14JD
| التوفر: | |
|---|---|
| الكمية: | |
مقدمة المنتج
منصة العمل الجوية بذراع مفصلية على مستوى 14 مترًا تهدف إلى تلبية طلب العملاء لديها نظام تحكم ذكي ومثالي، وتعتمد تخطيطًا إنسانيًا وتصميمًا خاليًا من التشحيم، وسهلة الاستخدام والصيانة وتوفر حماية شاملة للسلامة وخيارات تكوين وفيرة.
ميزة المنتج
(1) المرونة والكفاءة

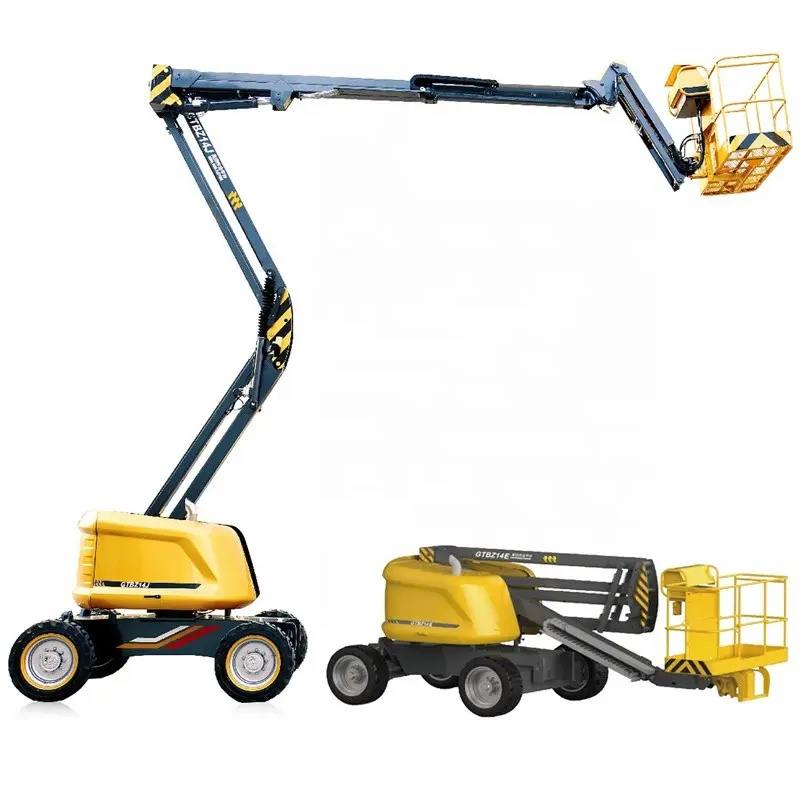

يتميز ذراع الوصلة المزدوجة 'Σ-type' بخصائص الهيكل المدمج والامتداد المرن، والذي يمكن أن يحقق الرفع الرأسي والتمدد الأفقي ولديه قدرة قوية جدًا على تسلق العوائق؛ توفر المنصة القابلة للدوران 180 درجة نطاق تشغيل أكبر؛ طاولة دوارة من النوع الضيق مع هيكل مدمج يمكن أن تحقق 'صفر اهتزاز الذيل' وتحسين كفاءة التشغيل
(2) قدرة فائقة على التكيف مع الموقع
يتم تكوين الهيكل من النوع عبر البلاد، ونظام الدفع الرباعي، والإطار العريض عبر البلاد من النوع المصب، ونظام متوازن المحور بدوام كامل وقوة قوية تبلغ 38 كيلو وات، بحيث تتمتع المعدات بقدرة ممتازة على التكيف مع التضاريس.
(3) الأداء المتقدم والسلامة والموثوقية
عملية كاملة النطاق، لوحة تحكم مرئية وودية وعملية سهلة؛ التحكم في النظام التناسبي الكهروهيدروليكي دقيق وفعال. يتم توفير تدابير وقائية مثل حماية انحدار الهيكل، والتنبيه من الحمل الزائد للمنصة، والهبوط الاضطراري، والحد الأقصى لسرعة السلامة، وتكنولوجيا بدء التشغيل المرنة، وما إلى ذلك.
المعلمات التقنية
| وصف | وحدة | قيمة المعلمة |
| الطول الكلي | مم | 6420 |
| العرض الكلي | مم | 1750 |
| الارتفاع الكلي | مم | 2000 |
| البعد الشامل لمنصة العمل | مم | 1400×770×1150 |
| السرعة القصوى | كم/ساعة | 5.2 |
| الأعلى. القدرة على الصف | % | ≥30 |
| الحد الأدنى لنصف قطر الدوران الخارجي | م | .23.2 |
| الخلوص الأرضي (وسط) | م | 0.21 |
| قاعدة العجلات | م | 2 |
| الكتلة الإجمالية | كجم | 6500 |
| ارتفاع العمل المقدر | م | 15.5 |
| الأعلى. ارتفاع المنصة | م | 13.8 |
| الأعلى. نصف قطر العمل | م | 8 |
| الحد الأقصى لارتفاع الخلوص | م | 7.03 |
| نطاق الرفع للذراع رقم 1 | ° | 0-60 |
| نطاق الرفع للذراع رقم 2 | ° | -83 |
| رفع زاوية ذراع الكرنك | ° | -140 |
| زاوية تأرجح المنصة | ° | 180 |
| زاوية الدوران | 360 درجة الدوران المتقطع | |
| نصف قطر الدوران للقرص الدوار | م | 0.875 |
| الكتلة القصوى | كجم | 230 |
| الأعلى. أرجوحة الذيل | م | 0 |
| نظام التحكم | 12 فولت تيار مستمر التحكم النسبي | |
| صور | إطار صلب 250-15، 240/55 D17.5 اختياري، يمكن اختيار إطار لا يترك أثرًا | |
| مصدر الطاقة | 420 أمبير/48 فولت تيار مستمر | |
| وحدة الطاقة | 4 كيلو واط/48 فولت تيار مستمر | |
| وحدة الطاقة المساعدة | 2.2 كيلو واط/24 فولت تيار مستمر | |
| محرك المشي | 3.3 كيلو واط/32 فولت تيار متردد |
استخدامات المنتج
• صيانة المجمع التجاري: يغطي ارتفاع العمل مهام التنظيف والديكور على ارتفاعات عالية في ردهات مراكز التسوق والزجاج
الديكور الداخلي: الأسقف وتركيبات الإضاءة وتركيب وصيانة خطوط الأنابيب للفنادق ومراكز التسوق والمطارات والمحطات.
• صيانة المصنع: تركيب وفحص وصيانة معدات خط الإنتاج.
• البناء: بناء الجدران الخارجية، والتجصيص، والبلاط، وتركيب الزجاج، وما إلى ذلك للمباني منخفضة الارتفاع.
• الهندسة البلدية: صيانة مصابيح الشوارع، وتقليم الحدائق، وتركيب مصابيح الإشارة، وما إلى ذلك.
• التخزين والخدمات اللوجستية: صيانة أرفف المستودعات، واستبدال تركيبات الإضاءة، وتركيب أنظمة المراقبة.
دليل تشغيل المنتج
التحقق من حالة المعدات والبيئة قبل بدء العمل. بعد بدء التشغيل، يمكن تشغيل حركات المعدات وحركتها من خلال مقبض التحكم النسبي الموجود في صندوق التحكم بالمنصة أو جهاز التحكم عن بعد الأرضي. انتبه جيدًا لمؤشر الحمل واحظر التحميل الزائد بشكل صارم. من خلال الاستفادة من ميزة الذراع المفصلية للتغلب على العوائق، يضمن المحرك الكهربائي انخفاض مستوى الضجيج وعدم التلوث أثناء العمليات الداخلية. استخدم جهاز النزول في حالات الطوارئ. تأكد من اتباع لوائح السلامة لضمان التشغيل السلس.
التعليمات
ج: يتم تشغيله بالكهرباء فقط، مع عدم وجود انبعاثات وضجيج منخفض، مما يجعله مناسبًا جدًا للعمليات الداخلية.
ج: إنها مجهزة بوظائف التوجيه الرباعي، بما في ذلك التوجيه بالعجلات الأمامية، وسير السلطعون (السفر المائل)، وأوضاع التوجيه في المكان، مما يجعلها مرنة للغاية في المساحات الضيقة.
ج: يعتمد عمر البطارية على كثافة الاستخدام. يأتي قياسيًا مزودًا ببطارية ذات سعة كبيرة وعادةً ما يدعم يومًا كاملاً من العمليات المنتظمة.
ج: يدعم الشحن السريع. يرجى الرجوع إلى دليل طراز البطارية المحدد لمعرفة وقت الشحن الكامل. عادة ما يستغرق الشحن الكامل عدة ساعات.
ج: قبل العمل اليومي، يجب إجراء فحص بصري، بما في ذلك الهيكل، والنظام الهيدروليكي، وطاقة البطارية، والإطارات، ووظيفة أجهزة الطوارئ (مثل الهبوط في حالات الطوارئ)، وما إلى ذلك.
ج: ستعرض لوحة التحكم رمز الخطأ. يرجى إيقاف العملية على الفور وإجراء تحقيق أولي من خلال الرجوع إلى جدول رموز الخطأ في الدليل، أو الاتصال بشخص صيانة محترف.
