مقدمة المنتج

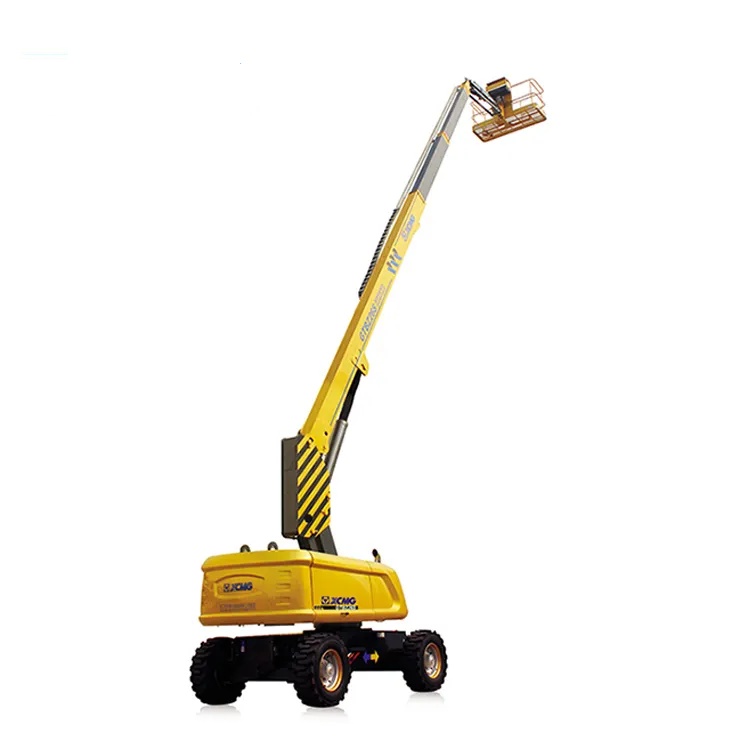

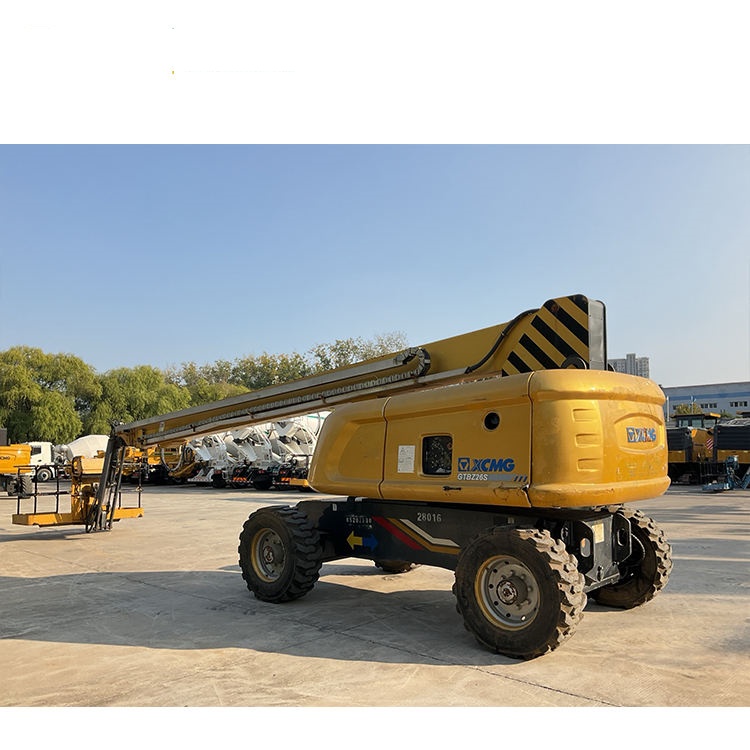

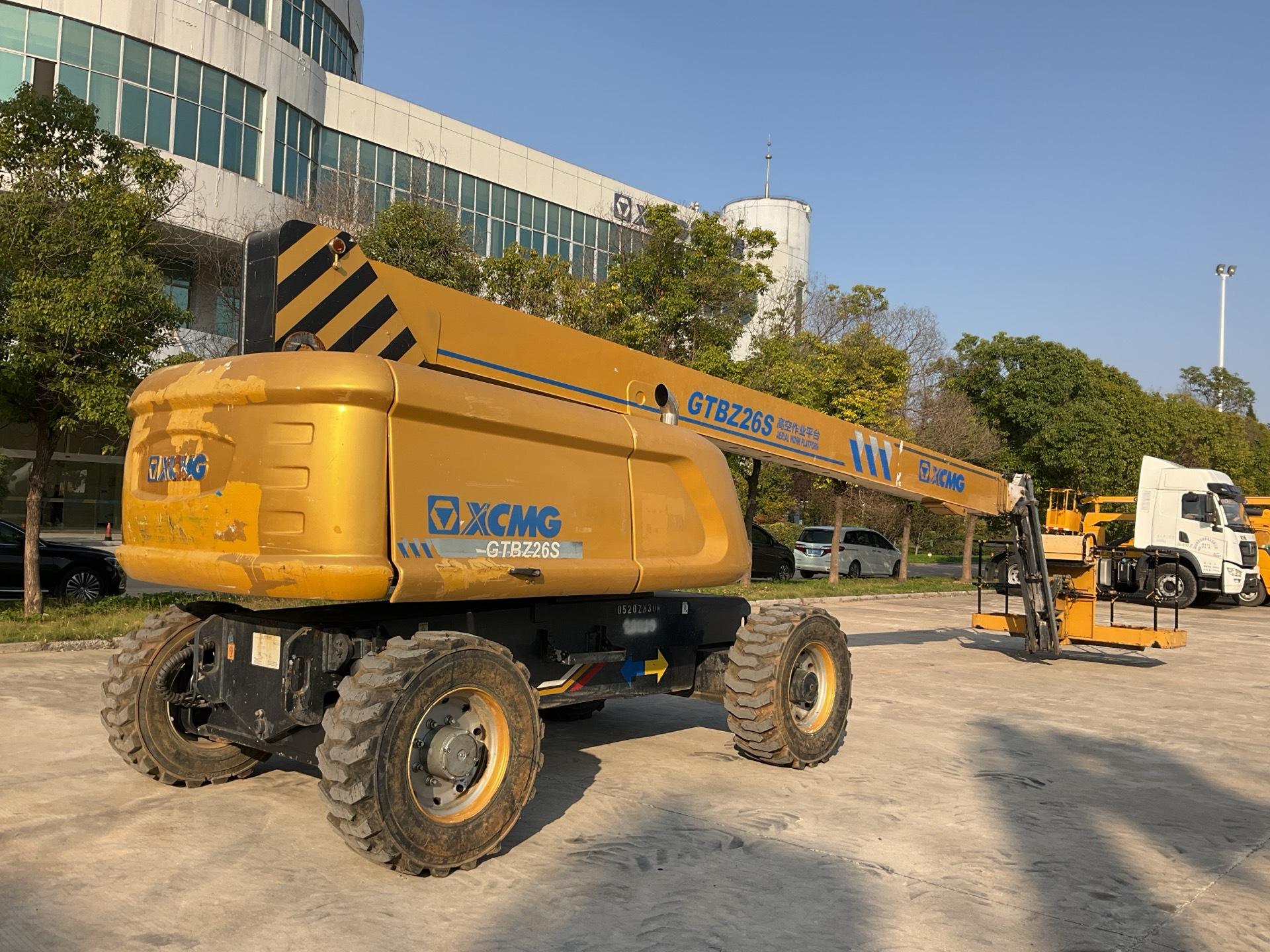

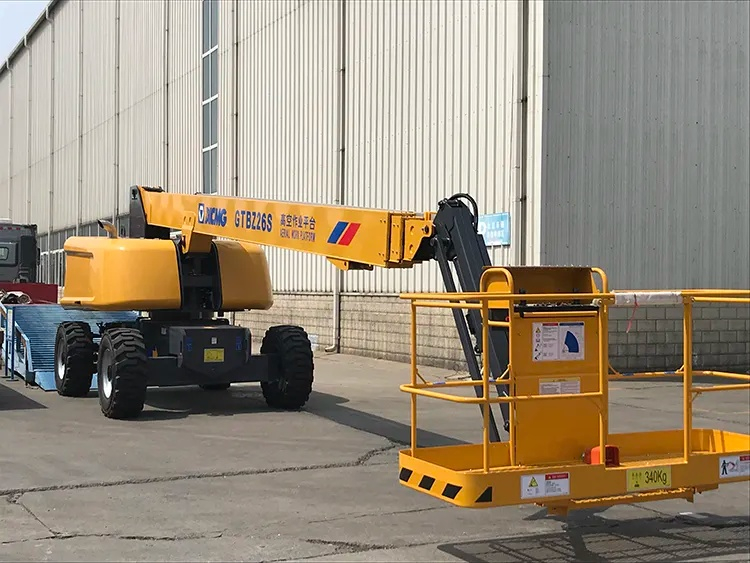

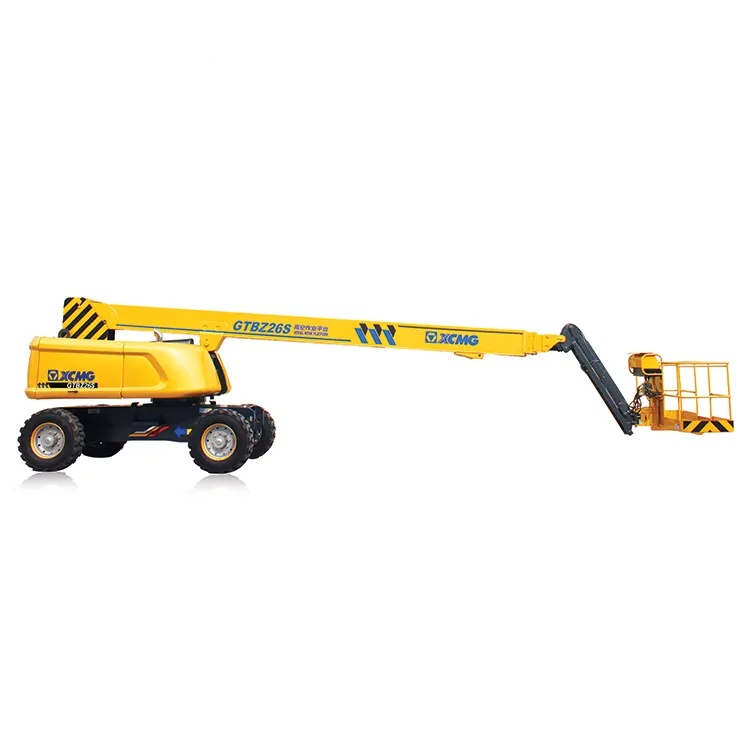

GTBZ26S عبارة عن منصة عمل جوية ذكية ذات ذراع مفصلية واسعة النطاق موضوعة في الطرف العلوي. إنها ليست مجرد زيادة بسيطة في الارتفاع، ولكنها ترقية شاملة من حيث نطاق التشغيل، والقدرة على عبور العوائق، والتحكم الذكي، ومستوى السلامة، وأداء الهيكل. يمكنها التعامل مع ظروف العمل القاسية التي يصعب على المعدات الأخرى الوصول إليها، مما يوفر للعملاء حلول نهائية فعالة وآمنة وموثوقة للعمليات على ارتفاعات عالية. إنها معدات رئيسية لا غنى عنها في المشاريع الهندسية واسعة النطاق.
ميزة المنتج
1. القدرة على الوصول السريع إلى منطقة البناء
يعمل ذراع الرافعة الذي يتم تشغيله بواسطة أسطوانة واحدة وعمود الحامل المتغير والمرتفع بشكل متزامن على تعزيز سرعة التشغيل، وتحقيق الوصول السريع إلى منطقة البناء، مما سيؤدي إلى تحسين كفاءة البناء.
2. قدرة أفضل على التكيف مع بيئة البناء السيئة
يؤدي استخدام غلاف العمود والمنزلق الخالي من التشحيم إلى تخفيف الاحتكاك بين كل نقطة مفصلية للتوصيل والمنزلق بين الأذرع، مما يؤدي إلى قدرة أفضل على التكيف مع اللحام والبيئة المتربة.
3. التحكم المتقدم في تكامل نظام الطاقة
يتم اعتماد المحرك ذو التحكم الإلكتروني حيث يتم دمج النظام الديناميكي، وضغط الزيت، ودرجة حرارة الماء، وسرعة الدوران، وأجهزة الاستشعار وما إلى ذلك بواسطة المحرك ويتم التحكم فيه من خلال وحدة التحكم الإلكترونية، وهو آمن وموثوق. وفي الوقت نفسه، هناك واجهة لتشخيص الأخطاء كدعم لسهولة تشخيص الأخطاء وصيانتها.
المعلمات التقنية
|
مشروع
|
حدود
|
|
البعد الشامل
|
طول
|
12100 ملم
|
|
عرض
|
2490 ملم
|
|
ارتفاع
|
3050 ملم
|
|
قاعدة العجلات
|
3000 ملم
|
|
مسار
|
2105 ملم
|
|
أقصى سرعة للقيادة
|
6.1 كم/ساعة
|
|
الحد الأدنى لقطر دائرة الدوران الأبدية
|
13.4 م
|
|
الحد الأدنى من الخلوص الأرضي
|
350 ملم
|
|
الوزن الإجمالي
|
16600 كجم
|
|
نموذج
|
QSF2.8-71HP
|
|
القوة المقدرة
|
53/2200 كيلو واط/(دورة/دقيقة)
|
|
البعد منصة العمل
|
2.4×0.9 ملم
|
|
التحميل المقدر لمنصة العمل
|
340 كجم
|
|
الحد الأقصى لارتفاع العمل
|
27.9 م
|
|
الحد الأقصى لارتفاع منصة العمل
|
26.2 م
|
|
سعة الحد الأقصى لارتفاع منصة العمل
|
8.0 م
|
|
سعة الحد الأقصى لمنصة العمل
|
22.6 م
|
|
أقصى سعة العمل
|
23.2 م
|
|
الحد الأدنى لارتفاع منصة العمل
|
0.4 م
|
|
سرعة الرفع لمنصة العمل
|
0.1-0.3 م/ث
|
|
سرعة نزول منصة العمل
|
0.1-0.3 م/ث
|
|
أقصى زاوية دوران من اليسار إلى اليمين لمنصة العمل
|
±90 درجة
|
|
بوم القزم يتطلع النطاق
|
-5~+75 درجة
|
|
سرعة الدوران
|
0.1 ~ 0.3 ص / دقيقة
|
استخدامات المنتج
• بناء وصيانة المنشآت الصناعية واسعة النطاق: المصانع الكبيرة ومحطات الطاقة ومصافي النفط.
• بناء وصيانة البنية التحتية واسعة النطاق: الجسور، ومحطات المطارات، والأماكن الرياضية.
• بناء السفن والفضاء: بناء السفن الكبيرة وصيانة الطائرات.
• صناعة الطاقة: تركيب وصيانة مرافق نقل وتحويل الجهد العالي.
دليل تشغيل المنتج
1. اختيار الطاقة: اختر الوضع الكهربائي النقي (صامت داخلي) أو الديزل (النطاق الخارجي) على اللوحة وفقًا لظروف العمل
2. تشغيل ذراع الرافعة: يتم التحكم بسلاسة في الأقسام الثلاثة من ذراع الرافعة بواسطة مقبض التحكم التناسبي، ويفضل وضع الحركة الدقيقة التناسبية الكهروهيدروليكية لتحديد المواقع بدقة
3. تشغيل الهيكل: قبل التشغيل، قم بتمديد الركائز الأفقية حتى ينطفئ ضوء المؤشر العائم. بالنسبة لأسطح الطرق المعقدة، يوصى بتنشيط وضع الدفع الرباعي
4. مراقبة السلامة: انتبه في الوقت الحقيقي لأداة عرض حمل المنصة (يمنع منعا باتا التحميل الزائد) وجهاز إنذار الإمالة
5. إجراءات الطوارئ: في حالة حدوث خلل مفاجئ، اضغط على الفور على زر التوقف في حالات الطوارئ وقم بتنفيذ الهبوط في حالات الطوارئ من خلال المضخة اليدوية
التعليمات
1.ما هو نوع نظام الطاقة؟
ج: إنها تعتمد الطاقة الهجينة (ديزل + محرك تيار متردد) وتدعم التبديل بين الوضع الصامت الكهربائي النقي ووضع طاقة الديزل.
2. ما هي أوضاع التوجيه؟
ج: مجهزة بتوجيه بالعجلات الأمامية، وتوجيه بالعجلات الأربع، ووضع السلطعون، يمكنها التكيف مع ظروف العمل المختلفة.
3.كيفية تحقيق عمل عبور العوائق؟
ج: من خلال استخدام وظيفة 'الذراع الطائر' للذراع المكون من ثلاثة أقسام مع الدوران المستمر بزاوية 360 درجة، فإنه يمكنه التغلب بمرونة على العوائق مثل الأنابيب والجدران.
4. ما هي أجهزة السلامة الرئيسية؟
ج: مزود بوسائل حماية متعددة
• نظام تحكم مزدوج زائدة عن الحاجة
• إنذار الميل + الحد التلقائي
• الحد الزائد التلقائي
جهاز النزول اليدوي في حالات الطوارئ
• صمام أمان للنظام الهيدروليكي
5.ما الذي يجب فعله في حالة انقطاع التيار الكهربائي المفاجئ أو انقطاع التيار الكهربائي؟
ج: قم بتفعيل وضع الطوارئ على الفور
اضغط على زر التوقف في حالات الطوارئ
2. قم بتدوير المضخة اليدوية لضمان النزول الآمن للمنصة
6. ما هي العناصر التي يجب فحصها بشكل يومي؟
ج: تحقق قبل العمل اليومي
• التحقق من وجود تشققات أو تشوهات في المكونات الهيكلية
• مستوى الزيت الهيدروليكي وتسرب خط الأنابيب
• طاقة البطارية/مستوى وقود الديزل
• اختبار وظيفة جهاز السلامة
