مقدمة المنتج

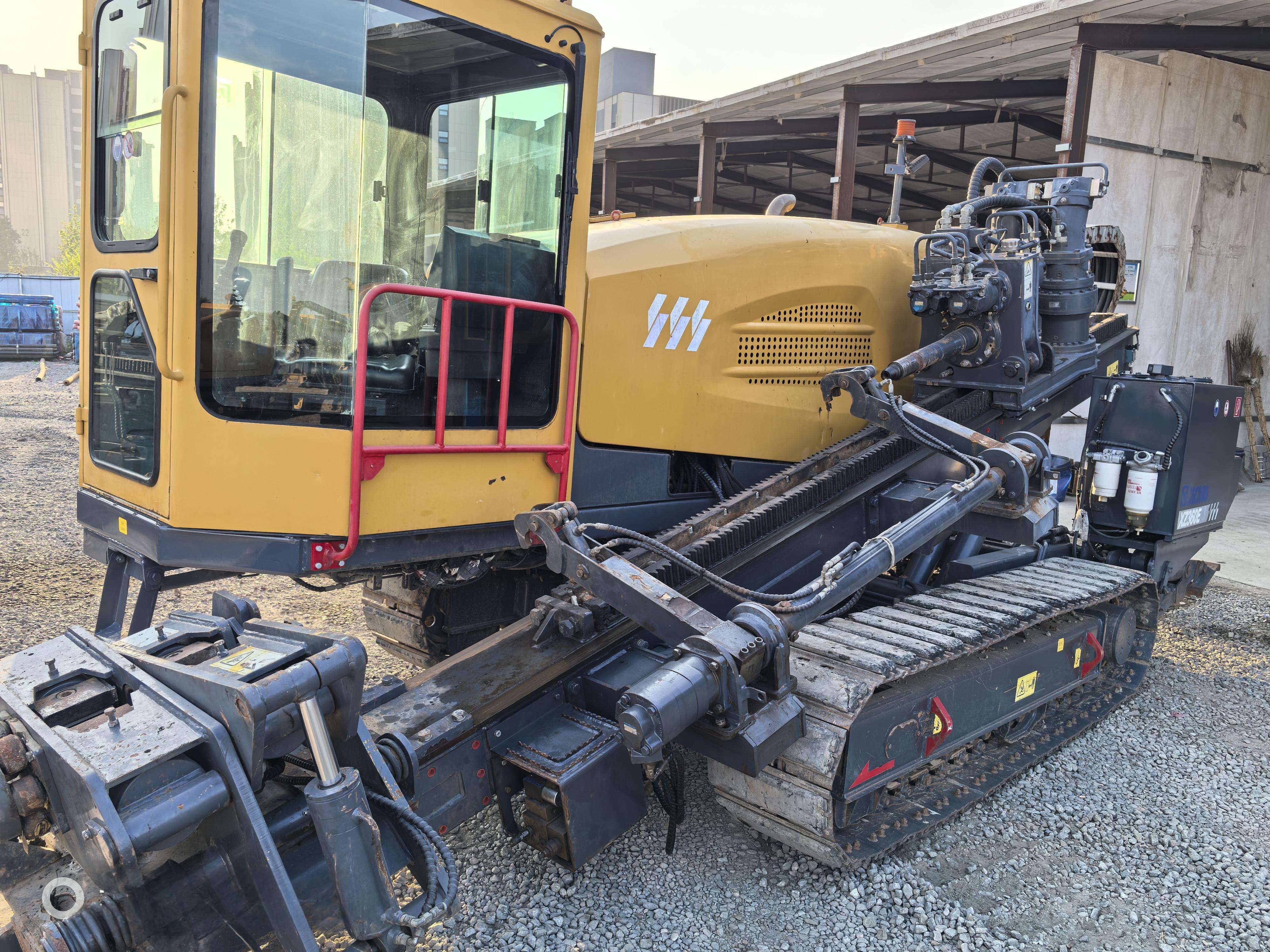

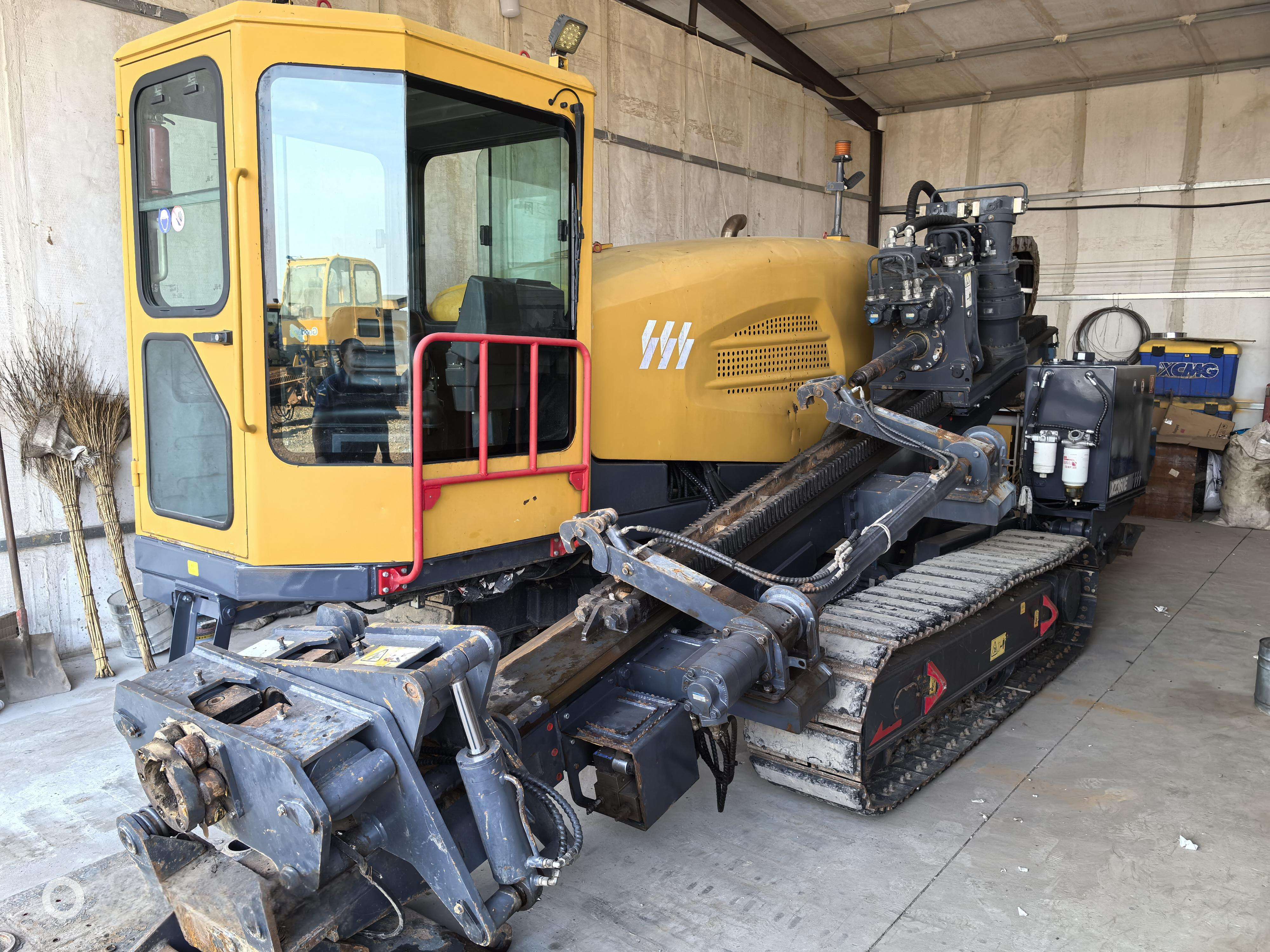

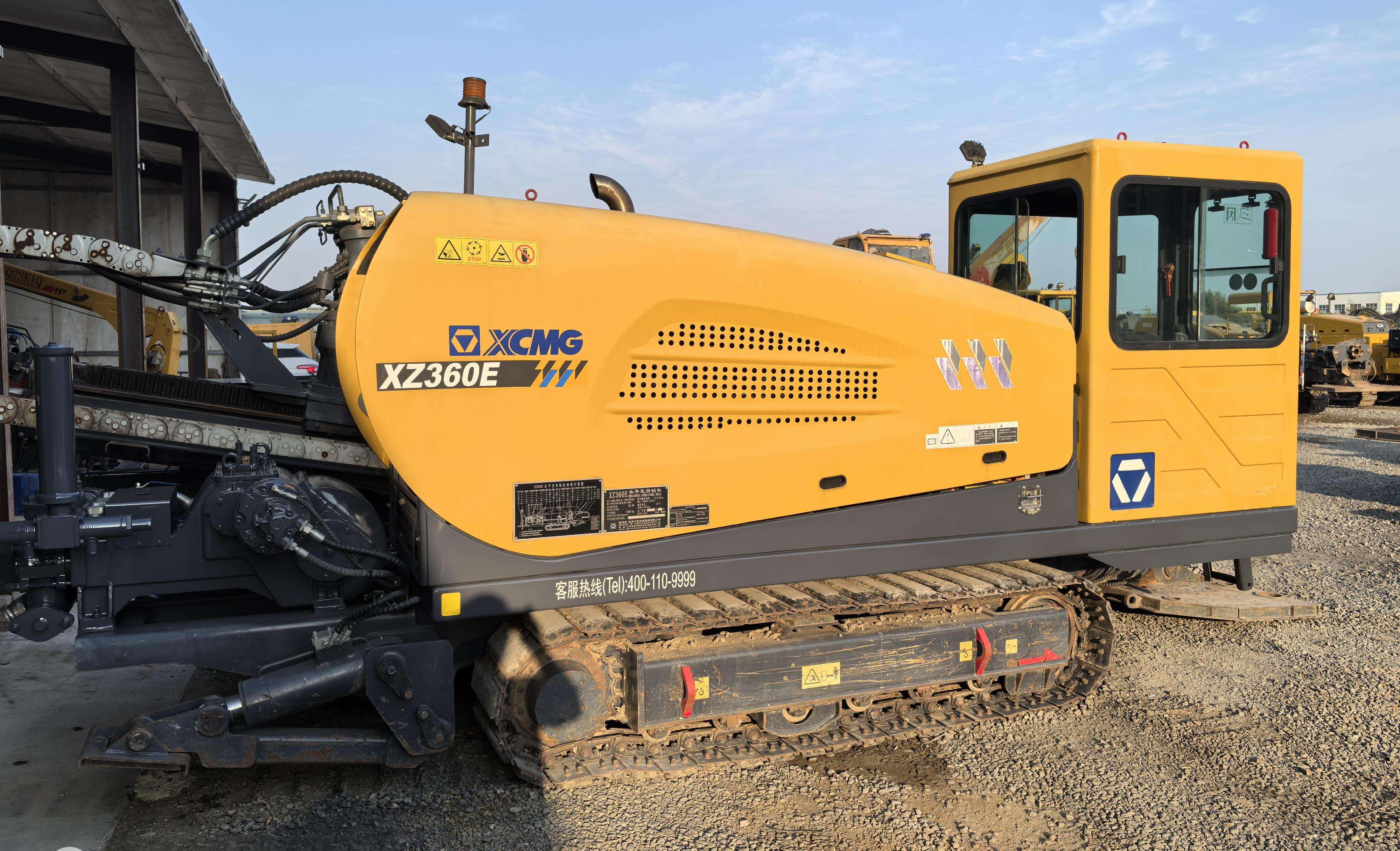

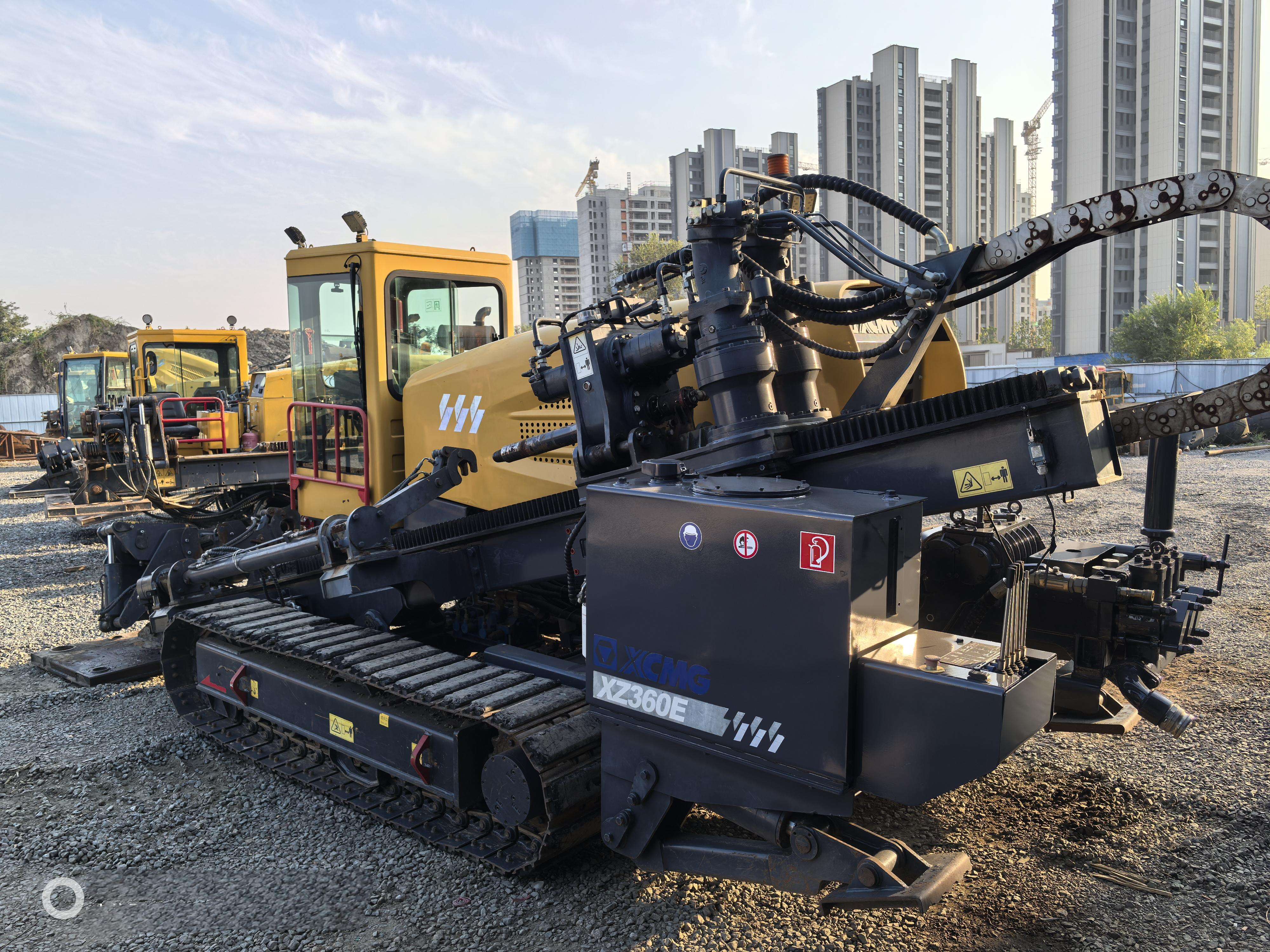

إن جهاز الحفر الاتجاهي الأفقي XZ360E، مع إنتاجه القوي، ونظام اختيار اختراق الصخور الفعال والموثوقية المثبتة في العمليات العملية، يعد خيارًا رائعًا لمشاريع مد خطوط الأنابيب بدون خنادق ذات قطر صغير ومتوسط.
ميزة المنتج
1، التحكم التجريبي الهيدروليكي، يوفر أداء تشغيل مريح وتنظيم مرن، علامة تجارية هيدروليكية من الدرجة الأولى
المكونات لضمان موثوقية النظام الهيدروليكي للآلة.
2، يمكن للحمل والمشبك باستخدام تقنية براءة اختراع عائمة مزدوجة أن يحمي بشكل كبير خيط أنبوب الحفر، ويزيد من عمر خدمة أنبوب الحفر.
3، أنظمة انزلاق عالية السرعة، محرك المكبس لتحقيق سرعة انزلاق عالية ومنخفضة للنقل، مما يزيد من القدرة على التكيف مع ظروف عمل الآلة، وتعزيز كفاءة البناء.
4 ، محمل الأنابيب الأوتوماتيكي الكامل الاختياري ، صندوق الحفر يمكن أن يستوعب 40 قطعة من أنابيب الحفر ، ويضمن الوصول إلى 120 مترًا مرة واحدة ، وبناء الأتمتة الفعال ، وتقليل تكاليف البناء وكثافة العمالة.
5 ، دعم الاحتياجات المتنوعة للعملاء ، يمكن للآلة اختيار التكوين مع محمل الأنابيب الأوتوماتيكي الكامل (شبه الأوتوماتيكي) ، ونظام التثبيت الأوتوماتيكي ، والكابينة ، ورياح تكييف الهواء ، والبدء البارد ، والطين المتجمد ، وغسل الطين ، واختناق الطين وغيرها من الأجهزة ، ويمكن أيضًا اختيار المزيد من توفير البيئة Dongfeng cum-mins مع EU Stage ⅢA.
المعلمات التقنية
|
وصف
|
وحدة
|
قيمة المعلمة
|
|
محرك
|
الشركات المصنعة
|
|
دونغفنغ نائب الرئيس دقيقة
|
|
الصين ثالثا
|
نموذج
|
|
QSB5.9-C210
|
|
القوة المقدرة
|
كيلوواط /(ص/دقيقة)
|
154 / 2200
|
|
الصين الثانية
|
نموذج
|
|
6BTAA5.9-C205
|
|
القوة المقدرة
|
كيلوواط /(ص/دقيقة)
|
153/ 2200
|
|
الصين ثالثا
|
نموذج
|
|
QSB6.7-C220
|
|
|
الاتحاد الأوروبي المرحلة IIIA
|
القوة المقدرة
|
كيلوواط /(ص/دقيقة)
|
164/2200
|
|
الدفع والسحب
|
يكتب
|
|
محرك ترس ورف
|
|
أقصى قوة دفع وسحب
|
كيلو نيوتن
|
345/345
|
|
أقصى سرعة للدفع والسحب
|
م/دقيقة
|
36
|
|
تناوب
|
يكتب
|
|
أربعة محرك
|
|
عزم الدوران
|
ن · م
|
12600
|
|
أقصى سرعة للمغزل
|
ص / دقيقة
|
140
|
|
محمل كرانس
|
/
|
/
|
|
زاوية الميل القصوى
|
°
|
20
|
|
ماسورة
|
القطر × الطول
|
مم × مم
|
Φ73×3000
|
|
مضخة الطين
|
معدل التدفق الأقصى
|
لتر/دقيقة
|
320
|
|
أقصى ضغط
|
الآلام والكروب الذهنية
|
8
|
|
وزن
|
كجم
|
10500
|
استخدامات المنتج
إن جهاز الحفر الاتجاهي الأفقي XZ360E، مع عزم الدوران العالي، والقدرة على التكيف القوية والميزات الذكية، يتمتع بمزايا كبيرة في مجالات مثل شبكات خطوط الأنابيب البلدية، والبنية التحتية للطاقة، والبناء الجيولوجي المعقد. ولا تقلل تقنية حفر الخنادق الخاصة بها من تكاليف البناء والتأثير البيئي فحسب، بل توفر أيضًا حلاً فعالاً لتطوير المساحات الحضرية تحت الأرض. في المستقبل، ومع التطوير الإضافي لأنظمة التحكم الذكية وتكنولوجيا حفر الصخور، من المتوقع أن يلعب XZ360E دورًا رئيسيًا في المشاريع الأكثر تحديًا.
دليل تشغيل المنتج
فحص المعدات: يلزم إجراء فحص شامل لجهاز الحفر قبل التشغيل.
يتضمن ذلك الأجزاء الميكانيكية (مثل إحكام الهيكل، وتوصيل أنابيب الحفر، والخطأ العمودي للصاري يجب أن يكون ≥1 درجة، وتزييت رأس الطاقة وتآكل حبل السلك الفولاذي)، والنظام الهيدروليكي (التأكد من مستوى الزيت الهيدروليكي، وعدم وجود تسرب في خطوط الأنابيب، والضغط الطبيعي للمضخة الرئيسية)، بالإضافة إلى النظام الكهربائي وجميع أجهزة السلامة.
التأكيد البيئي: يجب أن يكون موقع البناء مسطحًا وصلبًا (يوصى بأن تكون قدرة تحمل الأساس ≥0.2MPa)، ومن الضروري تجنب العوائق مثل خطوط الجهد العالي وخطوط الأنابيب تحت الأرض.
قم بتأكيد علامات موضع الحفر وقم بإعداد مناطق التحذير.
عملية بدء التشغيل: أدخل المفتاح لتوصيل مصدر الطاقة. لاحظ عدم وجود إنذار على لوحة العدادات أثناء الفحص الذاتي، ثم قم بتشغيل المحرك.
بعد بدء التشغيل، اترك المحرك في وضع الخمول لمدة 3 إلى 5 دقائق للتسخين المسبق (يمتد إلى 10 دقائق في الشتاء)، ثم قم بتشغيل الصمام الدليلي الهيدروليكي للتحقق مما إذا كانت جميع الإجراءات سلسة.
عملية الحفر
تحديد الموضع: اضبط موضع جهاز الحفر من خلال آلية المشي والدوران المجنزرة لمحاذاة لقمة الحفر مع موضع الثقب (الخطأ الموصى به هو 50 مم).
خفض أنبوب الحفر: قم بتشغيل مقبض الضغط لخفض أنبوب الحفر ببطء حتى يلمس الأرض، ثم ابدأ رأس الطاقة في الدوران (يوصى بأن تكون السرعة الأولية 5-20 دورة/دقيقة).
التعليمات
1. ما هي الأنواع الجيولوجية والهندسية المناسبة لاستخدام XZ360E؟
الجواب: إنها مناسبة لمختلف الطبقات مثل التربة الطينية والتربة الرملية والحجر الرملي المعتدل التجوية. من خلال اختيار أنابيب الحفر الصخرية ذات الجدار المزدوج، يمكنها التعامل مع الصخور الصلبة عند 70MPa. مع تركيب جهاز مضاد للتجمد الطيني، يمكن أن يعمل في بيئة تربة متجمدة تصل إلى -20 درجة مئوية. يتم استخدامه على نطاق واسع في المشاريع الخالية من الخنادق مثل مد خطوط الأنابيب البلدية، وعبور خطوط أنابيب النفط والغاز، ومد كابلات الطاقة/الاتصالات الضوئية.
2. ما هي الجوانب التي تنعكس وظائفها الذكية بشكل رئيسي؟
الإجابة: مجهزة بنظام التحكم الذكي XG، فهي تدعم المراقبة في الوقت الحقيقي للمعلمات مثل عزم الدوران وضغط الطين، وتتميز بالتشخيص الذكي ووظائف التحكم عن بعد، مما يتيح التنبؤ المبكر بالأخطاء وتقليل المخاطر. مجهزة بنظام تحكم هيدروليكي بمقبض واحد، تم تحسين دقة التشغيل والراحة بشكل كبير.
3. ما هي النقاط الرئيسية للصيانة والرعاية اليومية؟
الجواب: من الضروري اتباع دورة الصيانة الدورية: استبدال زيت المحرك والفلتر كل 250 ساعة، واستبدال فلتر الوقود وفلتر الزيت الهيدروليكي كل 500 ساعة، والتحقق من شد الجنزير ومستوى الزيت الهيدروليكي وتصريف فاصل الزيت عن الماء بشكل يومي. يجب فحص وتشحيم الهيكل العائم المزدوج لرأس الطاقة والملزمة بانتظام لمنع تآكل خيوط أنبوب الحفر.
4. ما هي القيمة العملية لجهاز تحميل وتفريغ أنبوب الحفر الأوتوماتيكي؟
الإجابة: يمكن لهذا الجهاز الاختياري تحقيق التحميل والتفريغ الأوتوماتيكي الكامل لأنابيب الحفر، مما يوفر 30% من تكاليف العمالة لكل نوبة عمل. مع قدرة 40 أنبوب حفر، فإنه يدعم البناء المستمر لمسافة 120 مترًا، مما يقلل بشكل كبير من وقت التوقف عن العمل والوقت الإضافي. إنها مناسبة بشكل خاص لتحسين كفاءة مشاريع خطوط الأنابيب لمسافات طويلة.
5. ما هي المعايير التي يلبيها أداء المحرك وحماية البيئة؟
الإجابة: إنها مجهزة بمحرك Cummins QSB5.9-C210 بقدرة مقدرة تبلغ 154kW، والذي يتوافق مع معايير الانبعاثات CE، ISO وNational III/Euro III. تتوفر إصدارات طاقة اختيارية أكثر كفاءة في استخدام الطاقة وصديقة للبيئة لتلبية متطلبات حماية البيئة لمختلف المناطق في الداخل والخارج.
6. كيف يمكن ضمان موثوقية المعدات في البيئات القاسية؟
الإجابة: تم اعتماد محرك متغير ذو كباس لتحقيق تبديل دفع وسحب عالي ومنخفض السرعة، والتكيف مع متطلبات الحمل المختلفة. يختار النظام الهيدروليكي مكونات العلامة التجارية من الدرجة الأولى ويتم دمجه مع تصميم غطاء محرك السيارة كامل الرفع، وهو مناسب لاكتشاف الأخطاء والصيانة. تم التحقق من المشروع في أمريكا الجنوبية في الخارج من خلال بيئات ذات درجة حرارة عالية ورطوبة عالية.
