مقدمة المنتج

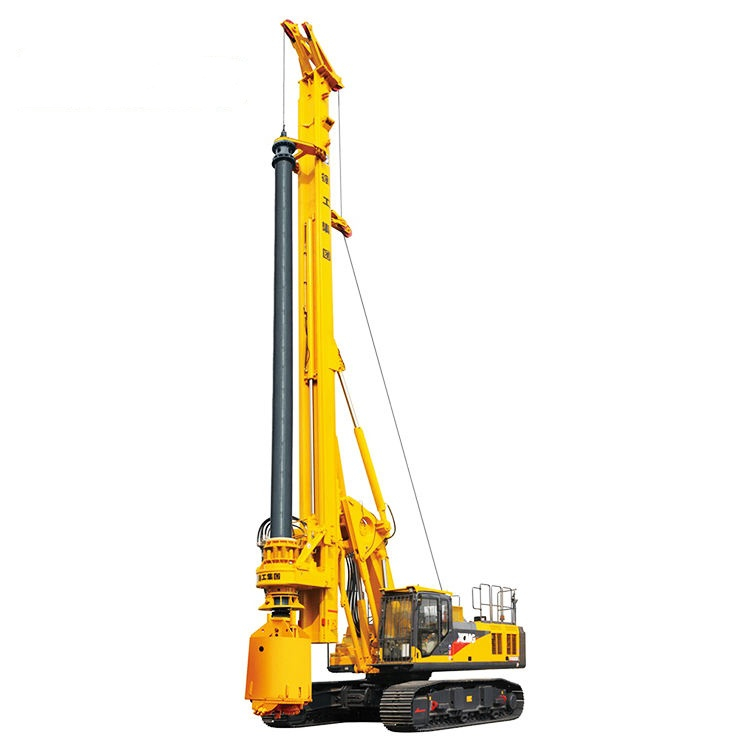

إن جهاز الحفر الدوار XR220D عبارة عن معدات دق خوازيق متوسطة الحجم ذات تكنولوجيا ناضجة وأداء موثوق. إنه يتميز بعزم دوران كافٍ لرأس الطاقة، ونطاق واسع من قدرات الحفر وعمق الحفر، وشاسيه مستقر. ومن خلال التصاميم المستهدفة المتعددة، عززت الكفاءة التشغيلية وسهولة الاستخدام، مما يجعلها مناسبة لمختلف سيناريوهات البناء الأساسية.
ميزة المنتج
* تقوم الآلة بتكييف حبل صف واحد للرافعة الرئيسية لمعرفة تآكل الحبل الفولاذي. وتمديد العمر الافتراضي.
* باستخدام كاميرا تعمل بالأشعة تحت الحمراء لمراقبة الونش الرئيسي، يستطيع المناول مراقبة حالة الحبل الفولاذي ليلاً ونهارًا في الكابينة.
* تكوين اختياري وفقًا لمتطلبات العملاء قابلية توسعة ممتازة.
* اعتماد محرك CUMMINS فائق الشحن المستورد بمعايير النفايات السائلة الأوروبية III. تلبية الدوران البيئي والحفاظ على الطاقة.
* مع اعتماد نظام الضغط الهيدروليكي للتحكم في الطاقة والتحكم الإيجابي في التدفق، اكتسب النظام كفاءة عالية والحفاظ على الطاقة بشكل أكبر.
* يعمل الهيكل المفصلي المتوازي الأضلاع الحاصل على براءة اختراع على تحقيق نطاق عمل أوسع. إن تصميم الهيكل الفولاذي من النوع الصندوقي المقوى للغاية يجعل الصاري شديد الصلابة ومضاد للانحناء، وبالتالي يتم زيادة دقة الحفر.
* لقد حصلت الآلة الكاملة على شهادة CE لمجموعة TuV Rheinland.
* نظام تشحيم مركزي قياسي، مما يتيح سهولة الصيانة.
المعلمات التقنية
|
وصف
|
وحدة
|
قيمة المعلمة
|
|
الأعلى. قطر الحفر
|
مم
|
Æ2000
|
|
الأعلى. عمق الحفر
|
م
|
67، التكوين القياسي
|
|
(شريط كيلي احتكاك مكون من 5 أقسام)
|
|
52، التكوين الاختياري
|
|
(شريط كيلي ذو 4 أقسام)
|
|
نطاق الرفع المسموح به (من مركز قضيب الحفر إلى مركز الدوران)
|
مم
|
3905 ~ 4800
|
|
أبعاد جهاز الحفر في حالة العمل (L × W × H)
|
مم
|
8968×4400×22180
|
|
أبعاد جهاز الحفر في حالة النقل (L × W × H)
|
مم
|
16360×3250×3535
|
|
وزن الوحدة الإجمالي (التكوين القياسي، باستثناء أداة الحفر)
|
ر
|
76
|
|
محرك
|
نموذج
|
|
الكمون QSL-325
|
|
الطاقة/السرعة المقدرة
|
كيلوواط
|
242/(2200 دورة/دقيقة)
|
|
الأعلى. ضغط العمل للنظام الهيدروليكي
|
MPa
|
35
|
|
محرك دوار
|
الأعلى. عزم الدوران
|
كيلو نيوتن •م
|
220
|
|
سرعة الدوران (التكوين القياسي)
|
ص / دقيقة
|
7 ~ 25
|
|
اسطوانة الحشد
|
الأعلى. قوة الدفع
|
كيلو نيوتن
|
200
|
|
الأعلى. قوة السحب
|
كيلو نيوتن
|
200
|
|
الأعلى. سكتة دماغية
|
مم
|
5000
|
|
الونش الرئيسي
|
الأعلى. قوة السحب
|
كيلو نيوتن
|
230
|
|
الأعلى. سرعة الحبل الواحد
|
م/دقيقة
|
70
|
|
قطر حبل الأسلاك الفولاذية
|
مم
|
30
|
|
ونش مساعد
|
الأعلى. قوة السحب
|
كيلو نيوتن
|
80
|
|
الأعلى. سرعة الحبل الواحد
|
م/دقيقة
|
60
|
|
قطر حبل الأسلاك الفولاذية
|
مم
|
20
|
|
سارية الحفر
|
ميل الصاري إلى اليسار/ اليمين
|
°
|
4/4
|
|
الميل الأمامي/الخلفي للصاري
|
°
|
5/15
|
|
زاوية الدوران للطاولة الدوارة
|
°
|
360
|
|
السفر
|
الأعلى. سرعة السفر للوحدة الشاملة
|
كم/ساعة
|
1.5
|
|
الأعلى. التدرج القابل للتسلق للوحدة الشاملة
|
%
|
35
|
|
الزاحف
|
عرض لوحة الزاحف
|
مم
|
800
|
|
العرض الخارجي للزاحف (الحد الأدنى - الحد الأقصى)
|
مم
|
3250 ~ 4400
|
|
المسافة المركزية بين عجلتين طوليتين للزاحف
|
مم
|
4750
|
|
متوسط الضغط الأرضي
|
كيلو باسكال
|
108
|
استخدامات المنتج

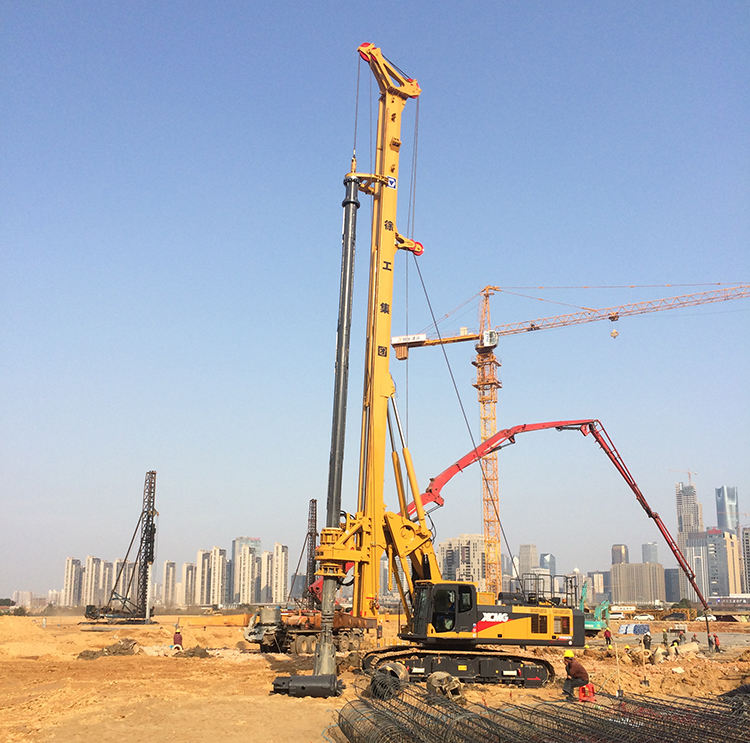

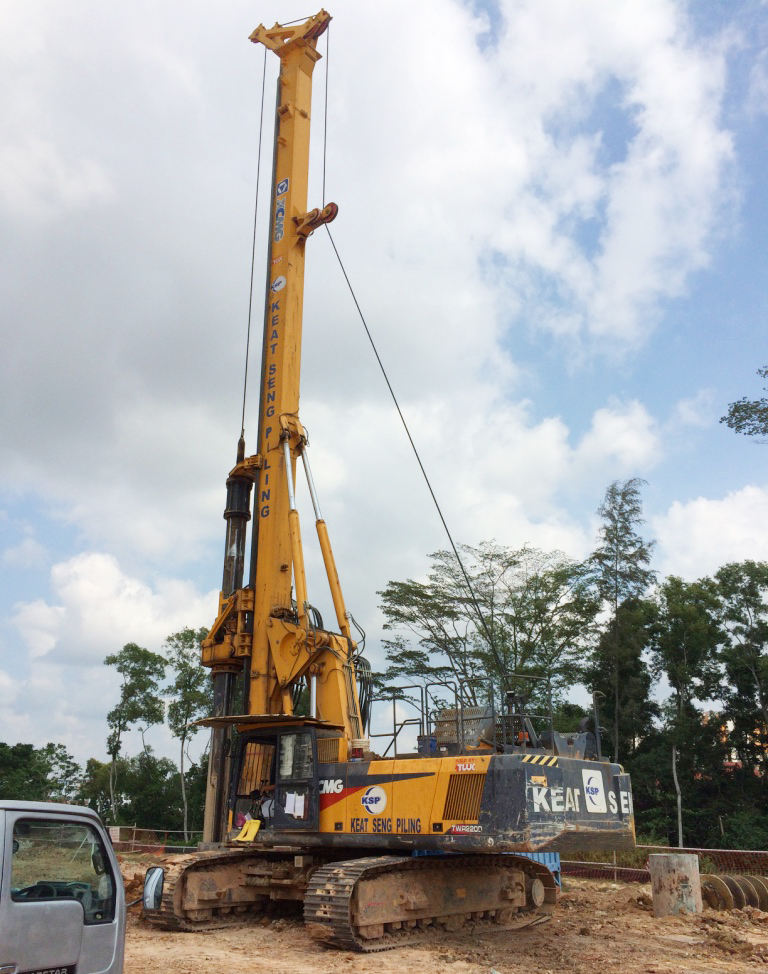

النقل بالسكك الحديدية والمرافق العامة الكبيرة

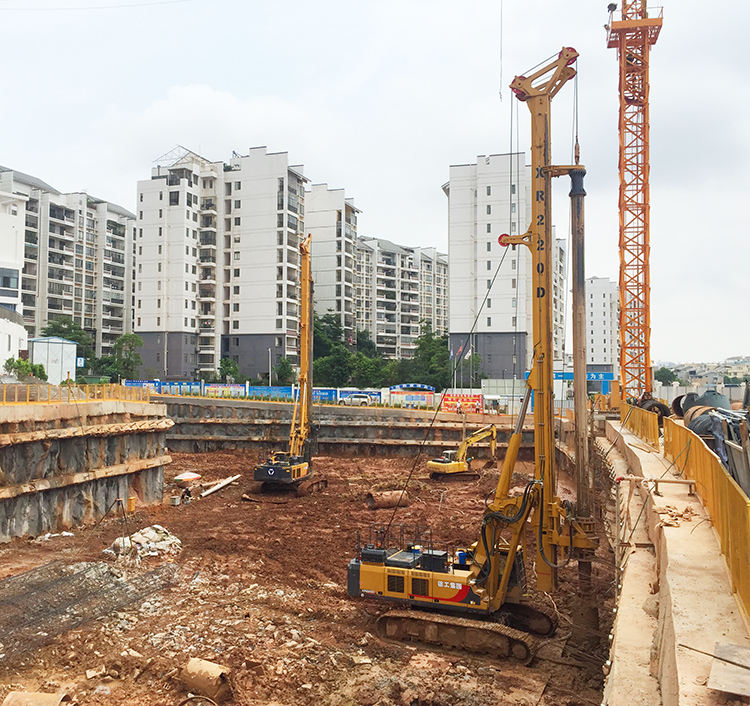

المباني الشاهقة والتطور التجاري
مشاريع البنية التحتية الكبرى في الداخل والخارج و'مبادرة الحزام والطريق'
دليل تشغيل المنتج
الاستعدادات قبل بدء التشغيل: التحقق من مستوى الزيت الهيدروليكي؛ فحص ضغط زيت المحرك. تأكد من أن صمام إيقاف مخرج خزان الزيت الهيدروليكي مفتوح. التحقق من صلابة تركيب أنابيب الحفر وأدوات الحفر؛ قم بمسح موقع العمل للتأكد من أنه مستوي وصلب
تشغيل المحرك: قم بتشغيل مفتاح الطاقة الرئيسي. قم بتدوير المفتاح إلى وضع التسخين المسبق وتحقق من الجهاز. قم بتشغيل المحرك (يجب ألا يعمل المبدئ لأكثر من 30 ثانية في كل مرة)؛ خاملاً وسخنًا لمدة 3 إلى 5 دقائق

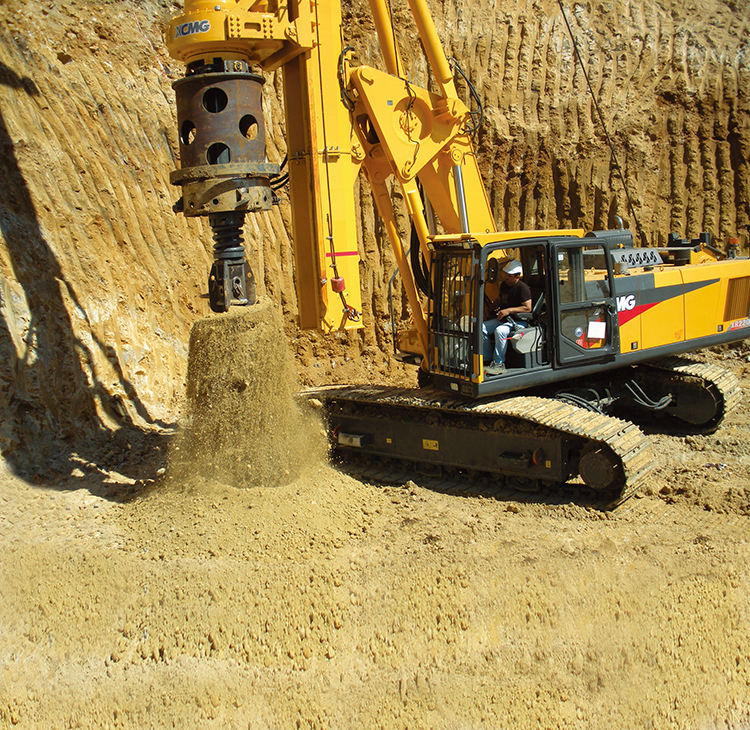

عملية الحفر: قم بالسير إلى موضع العملية؛ تحديد أنبوب الحفر وضبط المعلمات وفقًا لمتطلبات البناء؛ استخدم الصاري لتوجيه وخفض أنبوب الحفر. يوفر رأس الطاقة عزم الدوران، ويقوم جهاز الضغط بنقل القوة المطبقة. بعد امتلاء لقمة الحفر بالتربة، ارفع لقمة الحفر لتفريغ التربة. كرر خطوات استخراج التربة وتفريغها حتى الوصول إلى عمق الحفرة المصمم
التعليمات
1. ما هي طرق البناء الخاصة التي يتم تطبيقها على جهاز الحفر هذا عندما يعمل في طبقات معقدة؟

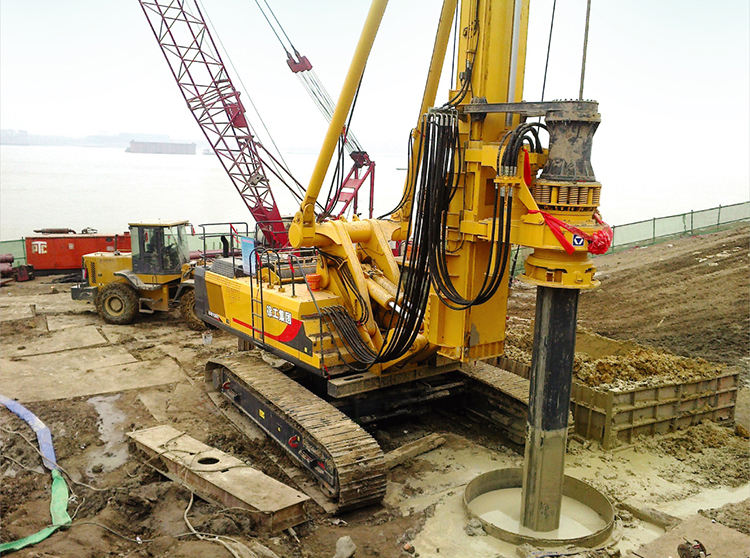

يمكن أن يعمل XR220D بالتنسيق مع جهاز الحفر ذو الدوران الكامل للتعامل مع الظروف الجيولوجية المعرضة لانهيار الحفرة مثل طبقات الرمل وطبقات الطمي الغنية بالمياه. على سبيل المثال، في مشروع ساحة غائرة معينة في نانجينغ، من خلال هذه العملية المجمعة، نجح في حل مشكلة تدفق الأنابيب التي من المحتمل أن تحدث في طبقة الرمل الناعمة الغنية بالمياه المحصورة، مما يضمن جودة تكوين الخوازيق.
2. ما هي الفحوصات الروتينية التي يجب إجراؤها قبل بدء تشغيل XR220D؟
قبل البدء، من الضروري إجراء فحص شامل للمحرك: تحقق مما إذا كان مستوى زيت المحرك كافيًا. تحقق من مستوى الزيت وجودته في خزان الزيت الهيدروليكي. تحقق مما إذا كان هناك أي أسلاك مكسورة في حبال الأسلاك الفولاذية الرئيسية والمساعدة وما إذا كان الاتصال آمنًا وموثوقًا. التحقق من وجود أي شقوق أو أضرار في كل مكون هيكلي.
3. ما هي العملية الصحيحة لبدء تشغيل المحرك؟
أولاً، قم بتشغيل مفتاح الطاقة الرئيسي. ثم قم بتدوير المفتاح إلى وضع التسخين المسبق وتحقق من حالة أداة العرض. ثم أدر المفتاح في اتجاه عقارب الساعة لبدء تشغيل المحرك. لاحظ أنه في كل مرة يتم فيها تشغيل المحرك، يجب ألا يعمل لمدة تزيد عن 30 ثانية. بعد بدء التشغيل، اترك المحرك في وضع الخمول لمدة 3 إلى 5 دقائق للإحماء، ثم قم بزيادة السرعة تدريجيًا.
4. ما هي اللمسات النهائية لجهاز الحفر بعد الانتهاء من تشغيله؟
بعد الانتهاء من العمل، يجب فحص حجم الديزل المتبقي، ويجب تفريغ فاصل الزيت عن الماء وخزان الوقود لمنع تكثيف بخار الماء. أوقف المثقاب على الأرض، واسحب مقبض الأمان للأسفل، وأوقف تشغيل المحرك وأخرج المفتاح. وأخيراً، تنظيف الموقع وإيقاف المعدات في المكان المخصص.
5. ما هي المكونات التي يجب أن تحظى باهتمام خاص للصيانة في العمل اليومي؟
نظام التشحيم: يجب إضافة الشحم إلى حلقة التروس الدوارة كل 50 ساعة عمل.
قبل كل نوبة، يجب دهن محامل رافع أنبوب الحفر وإطار دليل المؤازرة.
حبل الأسلاك الفولاذية: قم بفحص حبال الأسلاك الفولاذية الرئيسية والمساعدة بانتظام بحثًا عن أي أسلاك مكسورة، وقم بتشحيم حبال الأسلاك الفولاذية للتأكد من أن كل حبلا مطلي بالكامل بالشحم.
النظام الهيدروليكي: قم بفحص مستوى وجودة الزيت الهيدروليكي بانتظام، واستبدل الزيت الهيدروليكي وعناصر الفلتر وفقًا لدورة الصيانة. ملاحظة خاصة: قبل تغيير الزيت الهيدروليكي أو إجراء أي صيانة للنظام الهيدروليكي، يجب تحرير ضغط النظام!
6. ما هي أسباب عدم كفاية عزم دوران رأس الطاقة أثناء البناء؟
قد يشمل عزم الدوران غير الكافي لرأس الطاقة الجوانب الهيدروليكية والميكانيكية. يوصى بالتحقق مما إذا كان ضغط النظام الهيدروليكي كافياً. تحقق مما إذا كان محرك رأس الطاقة أو المخفض أو علبة التروس معيبًا. فحص واستبدال حلقة الختم التالفة؛ قم بتنظيف أو استبدال الزيت الهيدروليكي وعناصر الفلتر غير النظيفة.
