مقدمة المنتج
يتم تشغيل هذه الآلة بواسطة محرك الحقن الإلكتروني Shangchai 162kW لتحقيق احتياطي طاقة أعلى من المنتجات المماثلة المحلية. مع قوة العمل العالية، يمكن استخدام هذا المحرك للتعامل بشكل فعال مع ظروف العمل مع المواد الصلبة وعمق الطحن العالي. يتم تطبيق نظام السفر بالدفع الرباعي الهيدروليكي الكامل لتوفير قوة جر قوية. سرعة العمل 45 م/دقيقة أعلى من المنتجات المشابهة. يتم توفير ثلاث سرعات عمل لتحقيق مطابقة أكثر دقة بين سرعة العمل وحمل العمل. يضمن خزان المياه ذو السعة العالية وخزان الوقود (800 لتر و350 لتر على التوالي) وقت عمل متواصل أطول ويقلل وقت التوقف عن العمل.
ميزة المنتج

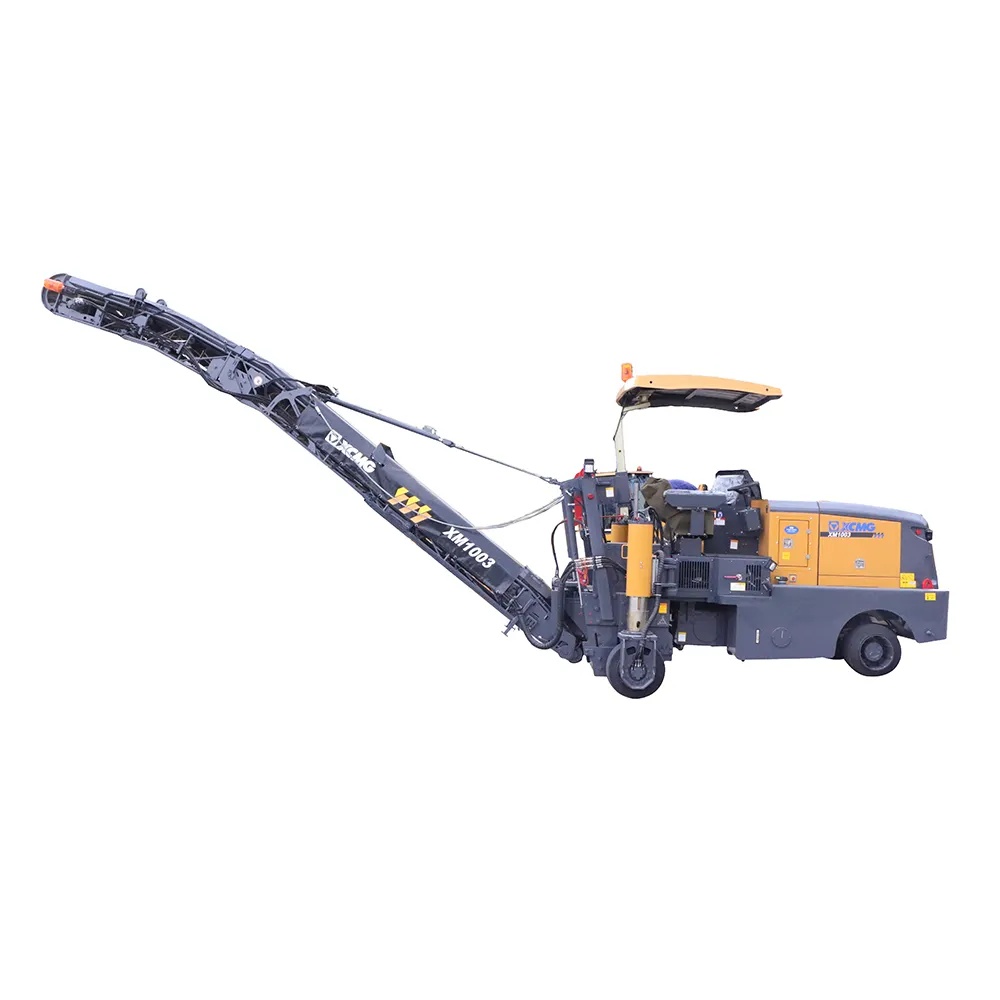

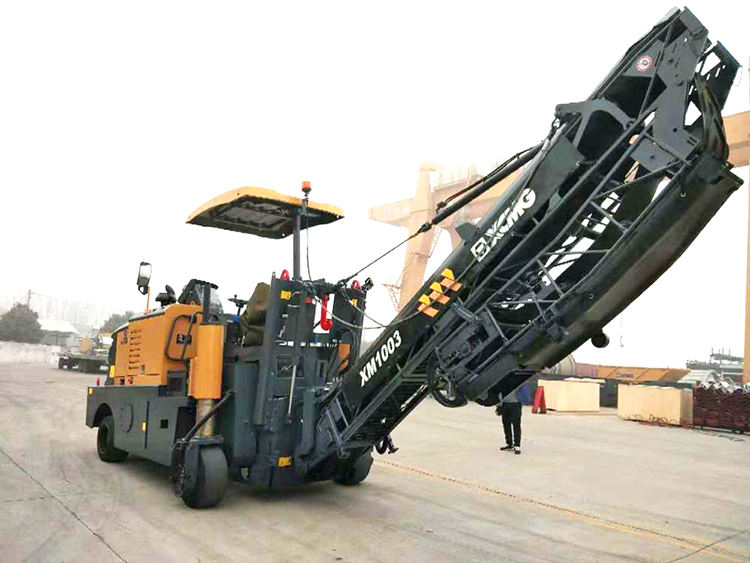

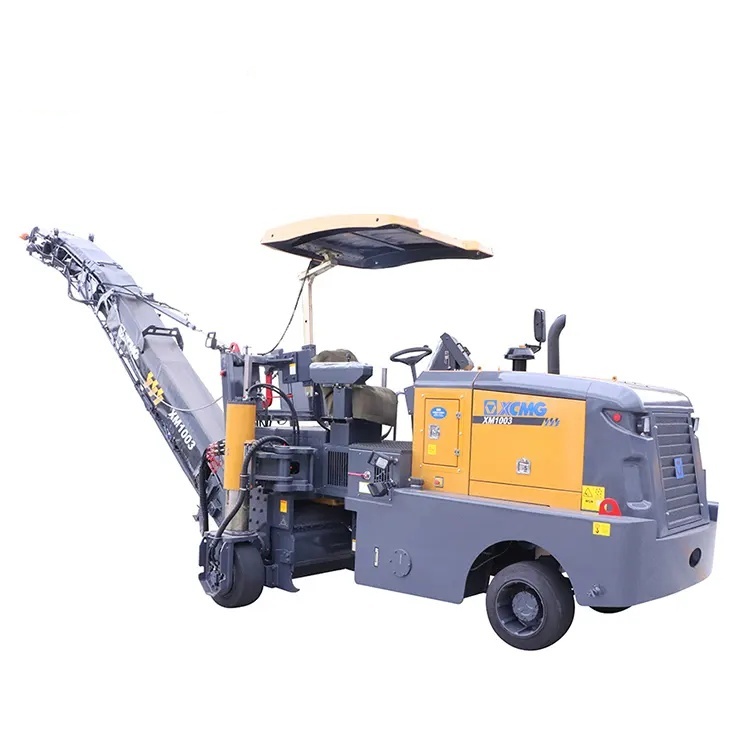

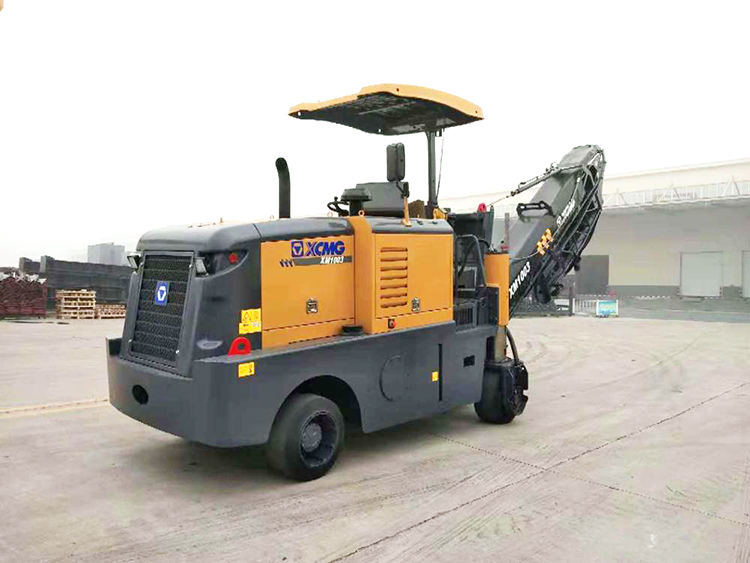

تجمع آلة الطحن XM1003 بين مزايا الكفاءة العالية، الدقة والموثوقية. إنها مجهزة بمحرك عالي الطاقة ونظام هيدروليكي فعال، فهي تتمتع بقدرات طحن قوية وكفاءة عمل متميزة. نظام الدفع الرباعي الهيدروليكي الكامل وأوضاع التوجيه المتعددة، يتميز بقدرة عالية على المناورة والمرونة. مجهزة بنظام تسوية ذكي، التحكم في عمق الطحن دقيق والتسطيح ممتاز. الهيكل الرئيسي قوي، والمكونات الهيدروليكية الأساسية تعتمد علامات تجارية عالمية، مما يضمن الموثوقية العالية والتوافر المضمون. تم تصميم الماكينة بالكامل بشكل إنساني، ومجهزة بتشخيص ذكي ونظام فعال لإزالة الغبار. من السهل صيانتها وتلبية متطلبات بناء حماية البيئة. إنها معدات مثالية لصيانة الطرق.
المعلمات التقنية
|
غرض
|
وحدة
|
XM1003
|
|
طبل الطحن
|
عرض طحن طبل الطحن
|
مم
|
1000
|
|
عمق الطحن
|
مم
|
180
|
|
تباعد الأدوات
|
مم
|
18
|
|
قطر الدوار مع الأداة
|
مم
|
700
|
|
محرك
|
الطاقة/السرعة المقدرة
|
كيلوواط/دورة في الدقيقة
|
162/2200
|
|
النزوح
|
ل
|
8.8
|
|
استهلاك الطاقة المقدر
|
ل
|
36.7
|
|
استهلاك الوقود الشامل
|
ل
|
12.3
|
|
النظام الكهربائي
|
V
|
24
|
|
سعة الصندوق
|
سعة صندوق خزان الوقود
|
ل
|
350
|
|
خزان الزيت الهيدروليكي
|
ل
|
130
|
|
خزان المياه
|
ل
|
800
|
|
أداء القيادة
|
أداء القيادة سرعة التشغيل القصوى
|
م/دقيقة
|
40
|
|
السرعة القصوى
|
كم/ساعة
|
8
|
|
القدرة على التسلق النظري
|
%
|
50
|
|
الخلوص الأرضي
|
مم
|
180
|
|
صور
|
شكل الإطار إطار مطاطي صلب
|
|
الاطارات المطاطية
|
|
حجم الإطارات الأمامية
|
مم
|
645 × 300
|
|
حجم الإطارات الخلفية
|
مم
|
645 × 300
|
|
نقل مواد الطحن
|
عرض الحزام الناقل لمواد الطحن
|
مم
|
400
|
|
القدرة الغذائية النظرية
|
م3/ساعة
|
84
|
|
حجم النقل
|
حجم المضيف حجم الشحن (الطول × العرض × الارتفاع)
|
مم
|
4690×2500×3500
|
|
حجم المضيف (تتأرجح الساق اليمنى في الإطار) (L×W×H)
|
مم
|
4690×1950×3500
|
|
حجم الناقل للطي
|
مم
|
8050×1070×980
|
|
وزن الآلة
|
عمل جودة الآلة
|
كجم
|
15600
|
|
حمل المحور الأمامي (تحت جودة العمل)
|
كجم
|
6700
|
|
حمل المحور الخلفي (تحت جودة العمل)
|
كجم
|
8900
|
استخدامات المنتج
• الطرق السريعة: إصلاح الأخاديد والمطبات والشقوق وغيرها من الأمراض، وكذلك إزالة علامات الطريق.
• الطرق الرئيسية الوطنية والإقليمية: طحن وتجديد أسطح الطرق القديمة على نطاق واسع.
• الطرق البلدية الحضرية: تسوية غطاء غرف التفتيش، وإصلاح الحفر المحلية، والطحن والرصف بشكل عام.
• المطار: إزالة لصق المدرج وتخشين السطح.
• أخرى: صيانة وإصلاح الأرصفة الإسفلتية في الساحات ومواقف السيارات وغيرها.
دليل تشغيل المنتج
إن آلة الطحن XM1003 سهلة التشغيل وفعالة. قبل بدء التشغيل، من الضروري التحقق من رأس القاطع ومستوى الزيت وشد الحزام. بعد بدء التشغيل، قم بضبط عمق الطحن وسرعة الدوران من خلال لوحة التحكم. أثناء التشغيل، يتم استخدام نظام التسوية التلقائي لضمان دقة العمل، ويتم ملاحظة المعلمات الموجودة على لوحة العدادات باستمرار. عند الدوران، قم بالتبديل بمرونة بين الأوضاع المتعددة للتكيف مع ظروف العمل. انتبه إلى التحكم في سرعة التغذية بالتساوي وتجنب التحميل الزائد. بعد التشغيل، يجب تنظيف الدوار في الوقت المناسب ويجب إجراء الصيانة اليومية. للحصول على خطوات مفصلة، يرجى الرجوع إلى دليل التشغيل العشوائي.
التعليمات
1. ما هي ماركة المحرك التي تستخدمها آلة الطحن هذه؟
ج: عادة ما يتم تجهيزه بمحركات ديزل بشاحن توربيني من علامات تجارية محلية معروفة (مثل Weichai) أو علامات تجارية عالمية (مثل Cummins)، بطاقة تبلغ حوالي 199kW، وهي قوية وموثوقة.
2. كيف هي قدرتها على التسلق؟
بفضل نظام الدفع الرباعي الهيدروليكي بالكامل، تتميز XM1003 بقدرة قوية على الجر والتسلق، مع أقصى انحدار للتسلق يزيد عن 40%، مما يجعلها قادرة على التعامل بسهولة مع متطلبات المنحدرات في مواقع البناء المختلفة.
3. ما هو النظام الذي يتحكم في دقة الطحن؟
ج: إنها تعتمد بشكل أساسي على نظام التسوية الأوتوماتيكي عالي الدقة. يدعم هذا النظام طرقًا مرجعية متعددة (شعاع التوازن الميكانيكي، الموجات فوق الصوتية، الليزر، إلخ)، ويمكنه التحكم بدقة في عمق الطحن والتسطيح، وضمان جودة البناء.
4. لماذا يبدو السطح متموجًا أو غير متساوٍ بعد الطحن؟
ج: تشمل الأسباب المحتملة
تم ضبط الخط المرجعي أو المستشعر الخاص بنظام التسوية التلقائي بشكل غير صحيح أو تعطل.
رأس قاطع الطحن والتخطيط متآكل بشدة أو مفقود كثيرًا.
سرعة دوار الطحن لا تتطابق مع السرعة الأمامية (السرعة سريعة جدًا).
تحتوي الأرض على تموجات شديدة تتجاوز نطاق التعويض لنظام التسوية.
5. ماذا علي أن أفعل إذا كان هناك الكثير من الغبار أثناء عملية الطحن؟
ج: يرجى التحقق
• نظام رش الماء: تحقق مما إذا كانت مضخة المياه تعمل، وما إذا كان خزان المياه يعاني من نقص المياه، وما إذا كانت الفوهات مسدودة.
• مجمع الغبار: تحقق مما إذا كانت شبكة مرشح الغبار مسدودة وتحتاج إلى التنظيف أو الاستبدال بانتظام.
6. كم مرة يجب استبدال رأس قاطع الطحن والتخطيط؟
ج: لا يوجد وقت محدد لدورة استبدال رأس القاطع. يعتمد الأمر بشكل كامل على صلابة المادة التي يتم طحنها وحجم الطحن وظروف الأرض. يجب فحص طول تآكل رأس القاطع بانتظام. عندما يصل التآكل إلى القيمة الحدية (للحصول على قيم محددة، يرجى الرجوع إلى الدليل)، يجب استبداله في مجموعات لحماية مقعد القطع وضمان تأثير الطحن.
