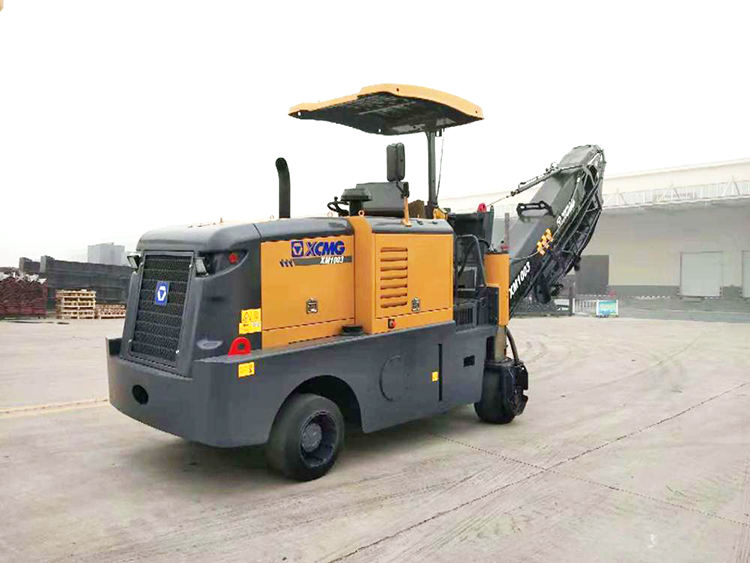

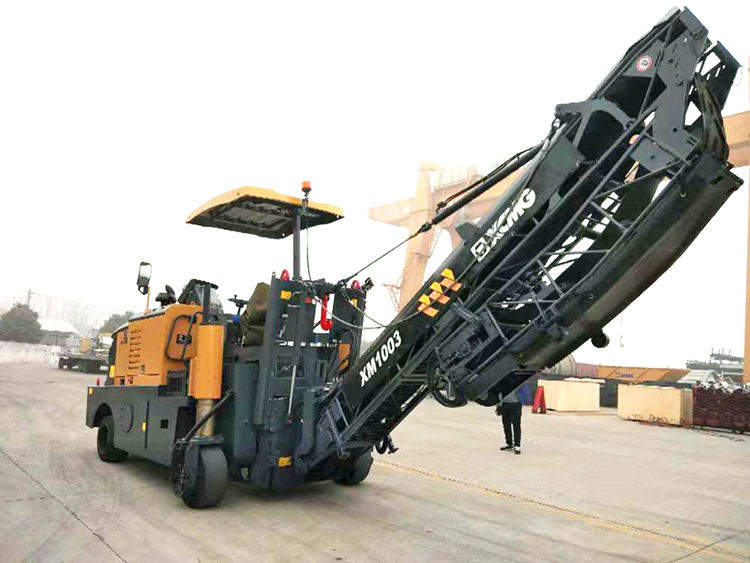

Введение продукта
Эта машина оснащена двигателем с электронным впрыском Shangchai мощностью 162 кВт, который обеспечивает более высокий запас мощности, чем аналогичные продукты отечественного производства. Благодаря более высокой рабочей мощности этот двигатель можно использовать для эффективной работы в условиях работы с более твердыми материалами и большей глубиной фрезерования. Полностью гидравлическая система полного привода обеспечивает мощное тяговое усилие. Рабочая скорость 45 м/мин выше, чем у аналогичных продуктов. Предусмотрены три рабочие скорости для достижения более точного соответствия между рабочей скоростью и рабочей нагрузкой. Резервуар для воды и топливный бак сверхбольшой емкости (800 л и 350 л соответственно) гарантируют более длительное время непрерывной работы и сокращают время простоя.
Преимущество продукта
Фрезерный станок XM1003 сочетает в себе преимущества высокой эффективности, точности и надежности. Оснащенный мощным двигателем и эффективной гидравлической системой, он обладает мощными фрезерными возможностями и выдающейся эффективностью работы. Полный гидравлический полный привод и несколько режимов рулевого управления, высокая маневренность и гибкость. Оснащенная интеллектуальной системой выравнивания, контроль глубины фрезерования является точным, а плоскостность превосходной. Ключевая конструкция прочная, а основные гидравлические компоненты изготовлены под международными брендами, что обеспечивает высокую надежность и гарантированную доступность. Вся машина спроектирована гуманно, оснащена интеллектуальной диагностикой и эффективной системой удаления пыли. Он прост в обслуживании и соответствует требованиям строительства по охране окружающей среды. Это идеальное оборудование для содержания дорог.
Технические параметры
|
Элемент
|
Единица
|
ХМ1003
|
|
Фрезерный барабан
|
Фрезерный барабан Ширина фрезерования
|
мм
|
1000
|
|
Глубина фрезерования
|
мм
|
180
|
|
Расстояние между инструментами
|
мм
|
18
|
|
Диаметр ротора с инструментом
|
мм
|
700
|
|
Двигатель
|
Номинальная мощность/скорость
|
кВт/об/мин
|
162/2200
|
|
Смещение
|
л
|
8.8
|
|
Номинальная потребляемая мощность
|
л
|
36.7
|
|
Комплексный расход топлива
|
л
|
12.3
|
|
Электрическая система
|
В
|
24
|
|
Емкость ящика
|
Емкость кузова Топливный бак
|
л
|
350
|
|
Гидравлический масляный бак
|
л
|
130
|
|
Резервуар для воды
|
л
|
800
|
|
Ходовые качества
|
Ходовые качества Максимальная рабочая скорость
|
м/мин
|
40
|
|
Максимальная скорость
|
км/ч
|
8
|
|
Теоретическая способность к лазанию
|
%
|
50
|
|
Дорожный просвет
|
мм
|
180
|
|
Шина
|
Форма шины Твердая резиновая шина
|
|
Резиновая шина
|
|
Размер передних шин
|
мм
|
645×300
|
|
Размер задней шины
|
мм
|
645×300
|
|
Транспортировка фрезерного материала
|
Конвейер фрезерного материала Ширина ленты
|
мм
|
400
|
|
Теоретическая емкость подачи
|
м3/ч
|
84
|
|
Транспортный размер
|
Размер упаковки Размер хоста (Д×Ш×В)
|
мм
|
4690×2500×3500
|
|
Размер хоста (правая нога закидывается в раму) (Д×Ш×В)
|
мм
|
4690×1950×3500
|
|
Размер складного конвейера
|
мм
|
8050×1070×980
|
|
Вес машины
|
Качество работы машины
|
кг
|
15600
|
|
Нагрузка на переднюю ось (при рабочем качестве)
|
кг
|
6700
|
|
Нагрузка на заднюю ось (при рабочем качестве)
|
кг
|
8900
|
Использование продукта
• Скоростные автомагистрали: Ремонт колей, неровностей, трещин и других дефектов, а также удаление дорожной разметки.
• Национальные и провинциальные магистральные дороги: Масштабное фрезерование и реконструкция старых дорожных покрытий.
• Городские муниципальные дороги: выравнивание крышек люков, ремонт локальных выбоин, общее фрезерование и мощение.
• Аэропорт: Удаление склейки взлетно-посадочной полосы, придание шероховатости поверхности.
• Прочее: Содержание и ремонт асфальтированных покрытий в скверах, парковках и т.п.
Руководство по эксплуатации продукта
Фрезерный станок XM1003 прост и эффективен в эксплуатации. Перед началом работы необходимо проверить режущую головку, уровень масла и натяжение ремня. После запуска установите глубину фрезерования и скорость вращения через панель управления. Во время работы используется система автоматического нивелирования, обеспечивающая точность работы, а также постоянное наблюдение за параметрами на панели приборов. При повороте гибко переключайтесь между несколькими режимами, чтобы адаптироваться к условиям работы. Обратите внимание на равномерный контроль скорости подачи и избегайте перегрузки. После эксплуатации ротор следует своевременно очищать и проводить ежедневное техническое обслуживание. Подробные инструкции см. в руководстве по произвольному выбору.
Часто задаваемые вопросы
1.Двигатель какой марки используется на этом фрезерном станке?
Ответ: Обычно он оснащен дизельными двигателями с турбонаддувом известных отечественных брендов (например, Weichai) или международных брендов (например, Cummins) мощностью около 199 кВт, что является мощным и надежным.
2. Какова его способность преодолевать препятствия?
Благодаря полностью гидравлической системе полного привода XM1003 обладает мощной тягой и способностью преодолевать подъемы, а максимальный уклон подъема составляет более 40 %, что позволяет ему легко справляться с уклонами различных строительных площадок.
3.Какая система контролирует точность фрезерования?
Ответ: В основном он опирается на высокоточную систему автоматического нивелирования. Эта система поддерживает несколько эталонных методов (механический балансир, ультразвук, лазер и т. д.), может точно контролировать глубину фрезерования и плоскостность, а также обеспечивать качество конструкции.
4.Почему после фрезерования поверхность выглядит волнистой или неровной?
Ответ: Возможные причины включают в себя
Опорная линия или датчик системы автоматического нивелирования неправильно настроены или неисправны.
Фрезерно-строгальная головка сильно изношена или отсутствует.
Скорость фрезерного ротора не соответствует скорости движения вперед (слишком высокая скорость).
Земля имеет сильные неровности, которые превышают диапазон компенсации системы выравнивания.
5.Что делать, если в процессе фрезерования образуется слишком много пыли?
А: Пожалуйста, проверьте
• Система распыления воды: проверьте, работает ли водяной насос, не хватает ли воды в резервуаре для воды и не засорены ли форсунки.
• Пылесборник: проверьте, не засорена ли сетка пылевого фильтра и не требуется ли ее регулярная очистка или замена.
6.Как часто необходимо заменять фрезерно-строгальную головку?
О: Фиксированного времени для цикла замены режущей головки не существует. Это полностью зависит от твердости фрезеруемого материала, объема фрезерования и состояния грунта. Износ длины режущей головки следует регулярно проверять. Когда износ достигает предельного значения (конкретные значения указаны в руководстве), его необходимо заменять группами, чтобы защитить седло фрезы и обеспечить эффект фрезерования.
