مقدمة المنتج

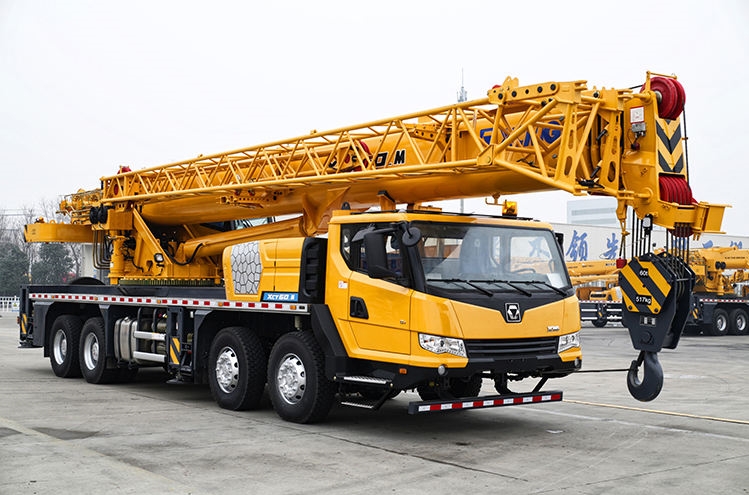

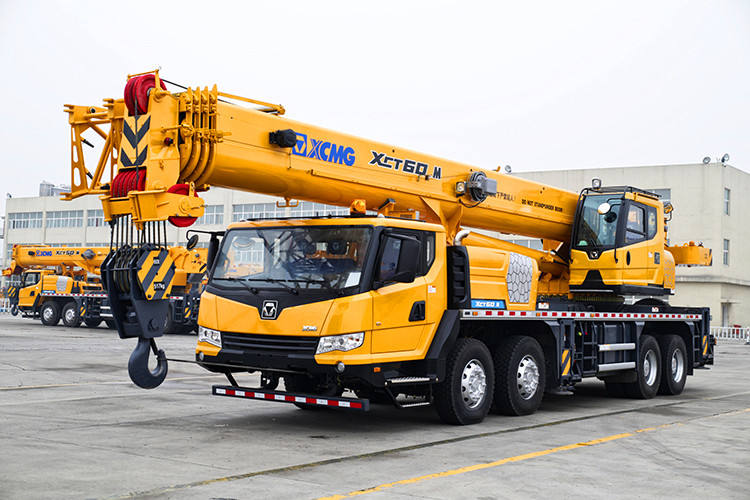

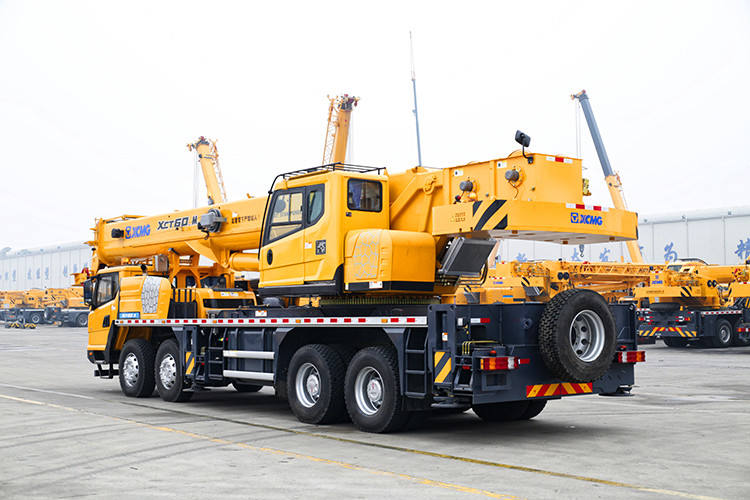

يتضمن XCT60_M نظامًا هيدروليكيًا جديدًا موفرًا للطاقة وتقنية تحكم ذكية، مما يقلل بشكل فعال من استهلاك الوقود أثناء التشغيل مع توفير إمكانات حركة دقيقة سلسة. إنها تتميز بكابينة سهلة الاستخدام وأنظمة حماية سلامة متقدمة، مما يضمن راحة المشغل والتنفيذ الآمن والموثوق لمهام الرفع.
ميزة المنتج
* تم اعتماد ذراع الرافعة المكون من 5 أقسام بطول 44 مترًا مع ملف تعريف من النوع U؛ حمولة الرفع 60 طنًا ؛ ارتفاع الرفع 59.8 م. الأداء يأخذ زمام المبادرة بشكل شامل.
* تم تصميم الماكينة لتكون مقاومة لدرجات الحرارة العالية، لذلك يمكنها العمل بشكل مستمر دون توقف في درجة الحرارة المحيطة التي تبلغ 60 درجة مئوية.
* تكوينات وفيرة تناسب مختلف ظروف العمل، تلبي متطلبات التطبيقات مثل كافة حقول النفط والمشاريع الحكومية.
المعلمات التقنية
|
غرض
|
وحدة
|
المعلمة
|
|
الأبعاد (الطول × العرض × الارتفاع)
|
مم
|
14090×2790×3630
|
|
إجمالي كتلة السيارة في تكوين السفر
|
كجم
|
42200
|
|
حمولة المحور
|
المحور الأول والثاني
|
كجم
|
16200
|
|
المحور الثالث والرابع
|
كجم
|
26000
|
|
الأعلى. عزم الدوران الناتج / دورة في الدقيقة
|
نانومتر / (ص / دقيقة)
|
1350/1100-1600
|
|
الأعلى. سرعة السفر
|
كم/ساعة
|
90
|
|
دقيقة. قطر الدوران
|
م
|
24
|
|
دقيقة. الخلوص الأرضي
|
مم
|
250
|
|
زاوية الاقتراب
|
°
|
18
|
|
زاوية المغادرة
|
°
|
13
|
|
الأعلى. القدرة على الصف
|
%
|
36
|
|
استهلاك الوقود لكل 100 كيلومتر
|
ل
|
36
|
|
الأعلى. إجمالي قدرة الرفع المقدرة
|
ر
|
60
|
|
الحد الأدنى لنصف قطر العمل
|
م
|
3
|
|
الأعلى. لحظة التحميل
|
طفرة القاعدة
|
كيلو نيوتن متر
|
2009
|
|
طفرة ممتدة بالكامل
|
كيلو نيوتن متر
|
1113
|
|
مدى مداد
|
طولية
|
م
|
6.1
|
|
جانبي
|
م
|
7.1
|
|
ارتفاع الرافعة
|
طفرة القاعدة
|
م
|
11.3
|
|
طفرة ممتدة بالكامل
|
م
|
43.6
|
|
طول الطفرة
|
طفرة القاعدة
|
م
|
11.5
|
|
طفرة ممتدة بالكامل
|
م
|
44
|
|
زاوية إزاحة الجيب
|
°
|
0,15, 30
|
|
وقت رفع الازدهار
|
s
|
≥40
|
|
ازدهار تمديد الوقت بالكامل
|
s
|
≥90
|
استخدامات المنتج
1. البناء الحضري والهندسة البلدية
يعتبر XCT60_M مناسبًا بشكل مثالي لمساحات العمل المحدودة نسبيًا مثل مواقع البناء الحضرية وشبكات خطوط الأنابيب البلدية ومشاريع التجديد في المناطق السكنية القديمة. ويتكيف تصميمه الصغير والمرن بشكل فعال مع بيئات التشغيل الحضرية، مما يتيح القيام بمهام مثل مد خطوط الأنابيب ورفع المعدات الصغيرة مع تقليل تعطيل الحياة اليومية وحركة المرور.
2. مراكز النقل وتطوير البنية التحتية على نطاق واسع
يتم نشر هذه الرافعة على نطاق واسع في مشاريع البنية التحتية الكبرى مثل الموانئ والجسور والطرق السريعة. تتعامل قدرة الرفع القوية بكفاءة مع المهام الحرجة مثل تركيب عوارض كبيرة مسبقة الصنع وهياكل فولاذية، مما يضمن التقدم في الوقت المناسب في المشاريع الهندسية الكبرى.
3. المواقع الصناعية ومشاريع الطاقة
يسهل XCT60_M تركيب المعدات وفحصها وصيانتها على نطاق واسع في البيئات الصناعية المعقدة بما في ذلك مصانع البتروكيماويات وحقول النفط والمناجم. يتيح أدائها الموثوق رفع المعدات الثقيلة ووضعها بشكل آمن وفعال مثل المفاعلات الكبيرة والخزانات.
4. الظروف المناخية الخاصة
تتميز هذه الرافعة بتصميم مقاوم لدرجات الحرارة العالية، ويمكنها العمل بشكل مستمر دون إيقاف التشغيل عند درجات حرارة محيطة تصل إلى 60 درجة مئوية. وهذا يجعلها مثالية للعمليات الطويلة وعالية الكثافة في المناطق الحارة أو خلال فصل الصيف، وتلبية متطلبات البناء في البيئات القاسية.
دليل تشغيل المنتج
قبل التشغيل، تأكد من تمديد الركائز بالكامل وتأكد من صلابة الأرض. حافظ على مستوى الرافعة أثناء التشغيل ولا تفرط في تحميلها أبدًا. قم بتمديد ذراع الرافعة وسحبها بسلاسة، مع الحفاظ على مسافة آمنة من العوائق المحيطة. قم بالتدوير ببطء وثبات، وتجنب التوقف أو الانعطاف المفاجئ. افحص الحبل السلكي بانتظام بحثًا عن التآكل. بعد الانتهاء من العمل، قم بسحب ذراع الرافعة، وتأمين الخطاف، والاحتفاظ بسجلات صيانة المعدات اليومية.
التعليمات
1. هل يمكن استبدال الأدوات المتخصصة المحددة في دليل المعدات بأدوات قياسية؟
محبط بشدة. تم تصميم الأدوات المتخصصة لضمان جودة الإصلاح وسلامته؛ قد يتسبب الاستبدال في حدوث ضرر أو بيانات غير دقيقة.
2. هل توجد بقع زيتية ملونة على الأرض حيث يتم ركن المعدات؟
يمكن أن يوفر اللون إشارة أولية لنوع السائل المتسرب، مما يساعد في تحديد موقع نقطة الخلل.
3. لماذا لا تستطيع أداة التشخيص قراءة الإشارات من جهاز استشعار تم استبداله حديثًا؟
ربما تكون قد اشتريت طرازًا خاطئًا أو أن المستشعر نفسه تالف.
4. أثناء التشغيل المائل، هل تتباطأ الحركة في اتجاه واحد تلقائيًا؟
يحدث هذا عندما ينحرف التخزين المؤقت عن الوضع المركزي بسبب الجاذبية أو عندما تتغير مسارات التسرب الداخلية في المشغل.
5. بعد بدء التشغيل، هل يبدو التشغيل بطيئًا لفترة قصيرة، ثم يعود إلى الوضع الطبيعي بعد الإحماء؟
يعد هذا سلوكًا طبيعيًا نتيجة اللزوجة العالية وضعف تدفق الزيت الهيدروليكي عند درجات الحرارة المنخفضة، مما يؤدي إلى استجابة بطيئة للنظام وزيادة المقاومة. مطلوب الاحماء الكافي.
6. تأخير الإشارة أو انقطاعها في بعض الأحيان أثناء تشغيل جهاز التحكم عن بعد؟
تحقق من مستوى بطارية جهاز التحكم عن بعد، أو وجود تداخل كهرومغناطيسي قوي قريب، أو ما إذا كان هوائي استقبال الإشارة متصلاً بشكل صحيح.
