| وصف |
وحدة |
قيمة المعلمة |
| الوزن التشغيلي |
كجم |
7460 |
| سعة الدلو |
م³ |
0.3 |
| محرك |
نموذج |
/ |
V2607-DI-TE3B |
| عدد الاسطوانات |
/ |
4 |
| طاقة الإخراج |
كيلووات/دورة في الدقيقة |
43/2000 |
| عزم الدوران / السرعة |
نانومتر |
225.8/1400-1800 |
| النزوح |
ل |
2.615 |
| الأداء الرئيسي |
سرعة السفر (H/L) |
كم/ساعة |
5.4/2.9 |
| سرعة الدوران |
ص / دقيقة |
10 |
| القدرة على التدرج |
° |
35 |
| الضغط الأرضي |
كيلو باسكال |
33.5 |
| قوة حفر الدلو |
كيلو نيوتن |
57 |
| قوة حشد الذراع |
كيلو نيوتن |
38 |
| أقصى قدر من الجر |
كيلو نيوتن |
68.3 |
| النظام الهيدروليكي |
التدفق المقدر للمضخة الرئيسية |
لتر/دقيقة |
160 |
| ضغط الصمام الرئيسي |
MPa |
28 |
| ضغط نظام السفر |
MPa |
27.4 |
| ضغط نظام التأرجح |
MPa |
20.6 |
| ضغط النظام التجريبي |
MPa |
3.5 |
| سعة الزيت |
سعة خزان الوقود |
ل |
130 |
| سعة الخزان الهيدروليكي |
ل |
76 |
| سعة زيت المحرك |
ل |
10 |
| حجم المظهر |
الطول الكلي |
مم |
6150 |
| العرض الكلي |
مم |
2230 |
| الارتفاع الكلي |
مم |
2685 |
| عرض المنصة |
مم |
2070 |
| طول الزاحف |
مم |
2200 |
| العرض الكلي للهيكل |
مم |
450 |
| عرض الزاحف |
مم |
2195 |
| طول العجلة |
مم |
1750 |
| مقياس الزاحف |
مم |
6150 |
| التخليص تحت ثقل الموازنة |
مم |
815 |
| دقيقة. الخلوص الأرضي |
مم |
380 |
| عرض/ارتفاع شفرة الجرار |
مم |
2200/396 |
| نطاق العمل |
الأعلى. ارتفاع الحفر |
مم |
7085 |
| الأعلى. ارتفاع الإغراق |
مم |
5160 |
| الأعلى. عمق الحفر |
مم |
4020 |
| الأعلى. عمق حفر الجدار العمودي |
مم |
2920 |
| الأعلى. الوصول إلى الحفر |
مم |
6260 |
| دقيقة. نصف قطر التأرجح |
مم |
1818 |
| دقيقة. نصف قطر تأرجح الذيل |
مم |
1800 |
| أقصى ارتفاع لشفرة البلدوزر |
مم |
363 |
| الأعلى. عمق حفر شفرة الجرار |
مم |
346 |

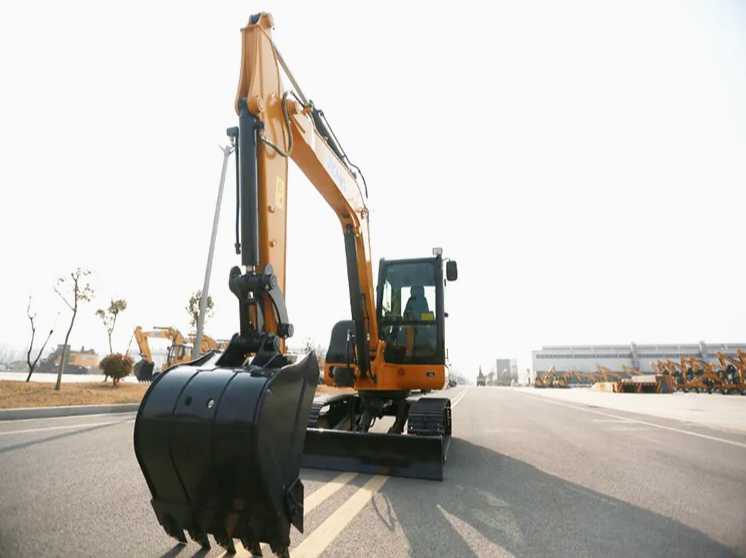

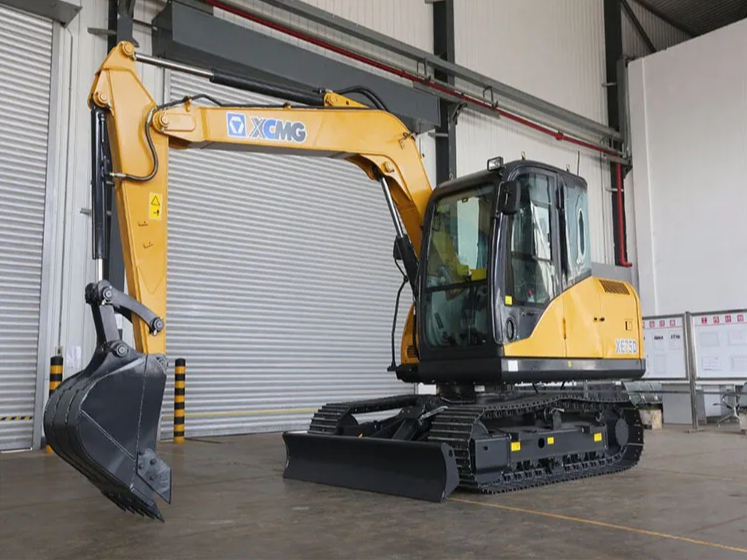

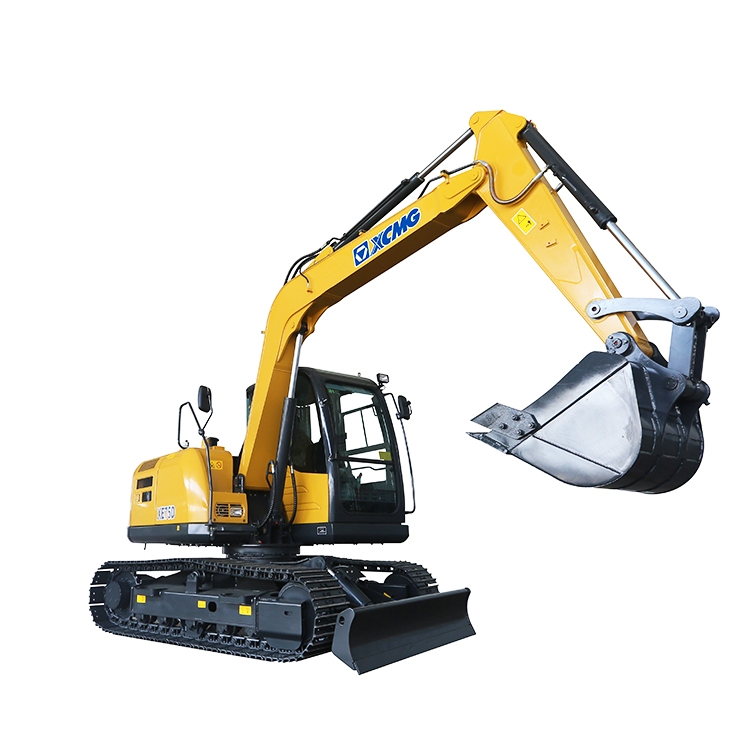

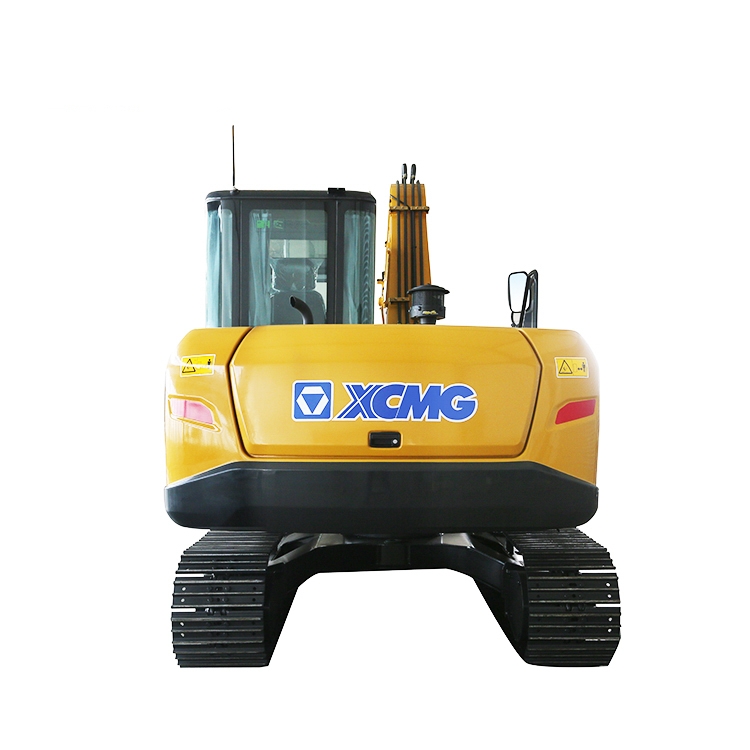

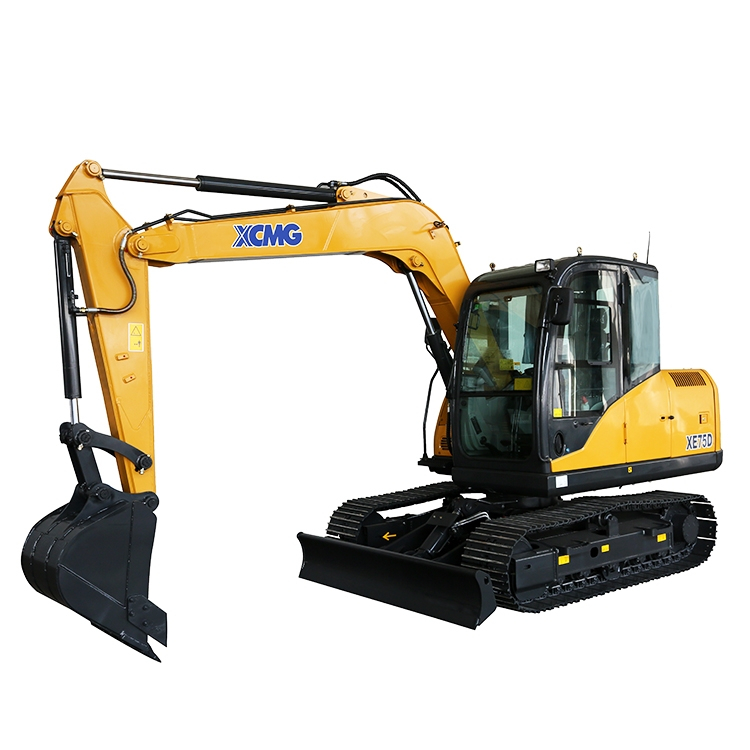

نظرة عامة على المنتج
تم تصميم هذا خصيصًا لتشييد المباني، الحفار الهيدروليكي بوزن 7 أطنان وهو يوفر أداءً قويًا بوزن تشغيل يبلغ 7100 كجم ، وأقصى عمق حفر يبلغ 4.8 مترًا ، وسعة دلو تبلغ 0.3 متر مكعب . يتم تشغيله بواسطة محرك ديزل كوماتسو بقدرة 52 كيلووات (معتمد من Euro 5)، ويولد قوة حفر للجرافة تبلغ 80 كيلو نيوتن وقوة ذراع تبلغ 45 كيلو نيوتن للتعامل مع المهام الصعبة في مواقع البناء. يتيح النظام الهيدروليكي (معدل التدفق 95 لترًا/دقيقة ) أوقات دورات سريعة (12 ثانية لكل دورة تحميل حفر)، بينما يعمل نصف قطر التأرجح 360 درجة على تحسين القدرة على المناورة في ساحات البناء المزدحمة. معتمدة من قبل CE، EPA، وISO، وهي تلبي معايير صناعة البناء العالمية.
ميزات المنتج
النظام الهيدروليكي عالي الطاقة : تعمل المضخة الهيدروليكية ذات الإزاحة المتغيرة المزودة بتقنية استشعار الحمل على تحسين الطاقة للقيام بمهام مختلفة — مثل حفر التربة الصلبة، أو رفع المواد الثقيلة، أو تشغيل الملحقات.
مكونات الحفر المسلحة : دلو من الصلب المنغنيز بسماكة 6 مم مع حافة مسننة لتكسير الخرسانة والجذور؛ يعمل ذراع الرافعة/الذراع المزود بألواح التآكل على إطالة عمر الخدمة إلى أكثر من 8000 ساعة عمل.
القدرة على التكيف مع التضاريس : مسارات مطاطية بعرض 450 مم ذات مداسات عميقة توفر الجر على مواقع البناء الموحلة والأرض المنحدرة (درجة انحدار تبلغ 25 درجة)؛ الضغط الأرضي ≥48 كيلو باسكال.
مساعدات التشغيل الذكية : شاشة ملونة مقاس 7 بوصات توضح مستوى الوقود وساعات العمل وتنبيهات الصيانة؛ تعمل كاميرا الرؤية الخلفية على تحسين السلامة عند التأرجح بالقرب من العمال أو المعدات.
التطبيقات
حفر أساسات المباني: حفر أساسات (عمق 4.5م × عرض 800ملم) للمباني السكنية والتجارية الصغيرة (3-5 طوابق).
مناولة المواد في موقع البناء: تحميل الكتل الخرسانية (ما يصل إلى 200 قطعة في الساعة) وحزم حديد التسليح الفولاذية (800 كجم) في مكانها باستخدام الجرافة.
دعم الهدم: تكسير الجدران الداخلية (مع ملحق الكسارة الهيدروليكية) وإزالة الأنقاض من مواقع التجديد.

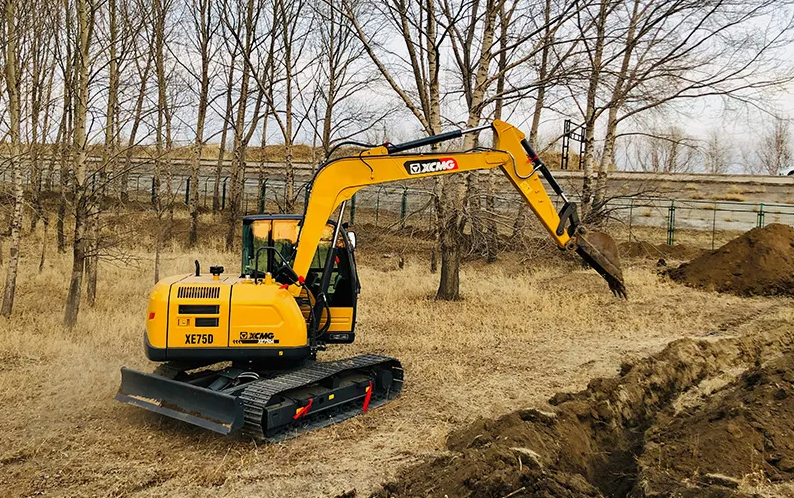

إعداد الموقع: تمهيد الأرض لبناء منصات، وحفر خنادق الصرف الصحي حول مناطق البناء، وإزالة الصخور/النباتات من مواقع العمل.
التعليمات
س: ما هي المرفقات التي تعمل معها؟
ج: متوافق مع الكسارات الهيدروليكية (لهدم الخرسانة)، والمثاقب (قطر 300-600 مم لثقوب الأعمدة)، وشفرات التسوية (لتسوية الموقع)، ودلاء الكلاّب (لتعامل مع الحطام).
س: ما هي سعة خزان الوقود؟
ج: خزان الوقود سعة 120 لترًا يدعم 10 ساعات من التشغيل المتواصل ، وهو مثالي لأيام العمل الطويلة في مواقع البناء دون إعادة التزود بالوقود بشكل متكرر.
