مقدمة المنتج
إنها تعتمد الهيكل الزاحف الهيدروليكي القابل للسحب المخصص ومحمل الدوران ذو القطر الكبير لتوفير ثبات استثنائي وراحة النقل. مع اعتماد نظام الضغط الهيدروليكي للتحكم في الطاقة والتحكم السلبي في التدفق، اكتسب النظام كفاءة عالية والحفاظ على الطاقة بشكل أكبر.
باستخدام لف حبل واحد، حل مشكلة تآكل حبل الأسلاك الفولاذية بشكل فعال، وتحسين عمر حبل الأسلاك؛ ويتم تثبيت جهاز الحفر العميق في الملف الرئيسي، وحبل واحد لجعل الفحص العميق أكثر دقة. تصميم الماكينة بالكامل يلبي متطلبات توجيه CE، وضمان السلامة، والبناء أكثر أمانًا.
ميزة المنتج
باعتبارها آلة متعددة الوظائف، يمكن لـ XR240E تحقيق التبديل السريع للوظائف مثل أسطوانة الحشد، ونش الحشد لتلبية المزيد من احتياجات البناء المختلفة.
إنها تعتمد محرك Isuzu ذو الشاحن التوربيني الذي يتم التحكم فيه إلكترونيًا مع استهلاك أقل للوقود وخدمة مريحة.
لقد تم زيادة أداء المحرك الدوار والونش الرئيسي بنسبة 20%، وبالتالي فإن كفاءة العمل أعلى بكثير.
تعتمد كل من الروافع الرئيسية والمساعدة تقنية الحبل ذو الصف الواحد، وعمر خدمة الحبل السلكي أطول بمقدار 2 إلى 4 مرات من عمر الحبل متعدد الطبقات، مما يجعل التكلفة أقل.
تتميز آلية الرفع المتوازية ذات الذراع المزدوج بزاوية دعم كبيرة وزيادة بنسبة 6% في نطاق الدعم، مما يجعل العملية أكثر استقرارًا.
يعتمد النظام الهيدروليكي تقنية التحكم في التدفق السلبي والتي تتميز بالاستجابة السريعة وأداء المعالجة الجيد.
يمكن لمبرد الزيت الهيدروليكي المستقل عالي الطاقة الذي يتم التحكم في درجة حرارته أن يلبي متطلبات البناء للمناطق ذات درجات الحرارة المرتفعة ويضبط سرعة المروحة وفقًا لتغيرات درجة الحرارة لتحقيق توفير الطاقة.
المعلمات التقنية
|
وصف
|
وحدة
|
قيمة المعلمة
|
|
الأعلى. قطر الحفر
|
مم
|
1500
|
|
الأعلى. عمق الحفر
|
م
|
56
|
|
نطاق luffing المسموح به
|
مم
|
3250~3650
|
|
أبعاد جهاز الحفر في حالة العمل (L × W × H)
|
مم
|
7550×4200×19040
|
|
أبعاد جهاز الحفر في حالة النقل (L × W × H)
|
مم
|
13150×2960×3140
|
|
وزن الوحدة الكلية
|
ر
|
49
|
|
محرك
|
الطاقة/السرعة المقدرة
|
كيلوواط
|
150/(2050 دورة/دقيقة)
|
|
الأعلى. ضغط العمل للنظام الهيدروليكي
|
MPa
|
35
|
|
محرك دوار
|
الأعلى. عزم الدوران
|
كيلو نيوتن • م
|
150
|
|
سرعة الدوران
|
ص / دقيقة
|
7~33
|
|
اسطوانة الحشد
|
الأعلى. قوة الدفع
|
كيلو نيوتن
|
120
|
|
الأعلى. قوة السحب
|
كيلو نيوتن
|
160
|
|
ماكس. السكتة الدماغية
|
مم
|
3500
|
|
الونش الرئيسي
|
قوة السحب القصوى
|
كيلو نيوتن
|
160
|
|
الأعلى. سرعة الحبل الواحد
|
م/دقيقة
|
72
|
|
قطر حبل الأسلاك الفولاذية
|
مم
|
26
|
|
ونش مساعد
|
قوة السحب القصوى
|
كيلو نيوتن
|
50
|
|
الأعلى. سرعة الحبل الواحد
|
م/دقيقة
|
60
|
|
قطر حبل الأسلاك الفولاذية
|
مم
|
16
|
|
زاوية الدوران للطاولة الدوارة
|
°
|
360
|
|
السفر
|
الأعلى. سرعة السفر للوحدة الشاملة
|
كم/ساعة
|
2.1
|
|
الأعلى. التدرج القابل للتسلق للوحدة الشاملة
|
%
|
40
|
|
الزاحف
|
عرض لوحة الزاحف
|
مم
|
700
|
|
العرض الخارجي للزاحف
|
مم
|
2960 ~ 4200
|
|
المسافة المركزية بين عجلتين طوليتين للزاحف
|
مم
|
4310
|
|
متوسط الضغط الأرضي
|
كيلو باسكال
|
83
|
استخدامات المنتج

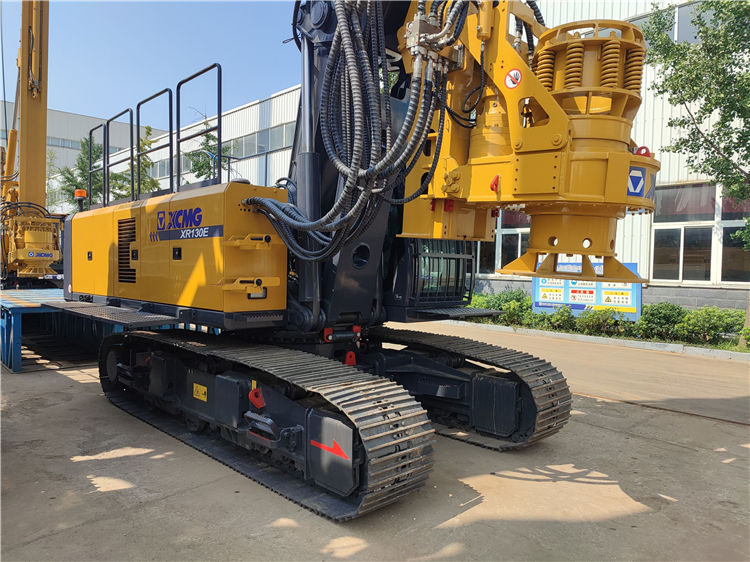

إن XR130E مناسب جدًا لمشاريع بناء أساسات المباني، وأساسات خوازيق الجسور في البناء الحضري، بالإضافة إلى مشاريع بناء أساسات الخوازيق الصغيرة والمتوسطة الحجم في البنية التحتية مثل الطرق السريعة والسكك الحديدية. كما أن تصميمها المدمج يمكّنها من الأداء الجيد في البناء الحضري بمساحة محدودة.
دليل تشغيل المنتج
تشغيل المحرك: بعد التأكد من أن جميع عناصر الفحص طبيعية، قم بتشغيل المحرك. يوصى بالبقاء في وضع الخمول لبضع دقائق للسماح لدرجة حرارة الزيت الهيدروليكي بالارتفاع إلى نطاق مناسب، وفي الوقت نفسه، ملاحظة ما إذا كانت هناك أية إنذارات غير طبيعية على لوحة العدادات
• المشي وتحديد المواقع: قم بتشغيل جهاز المشي الزاحف لتحريك جهاز الحفر إلى موضع الكومة المحدد مسبقًا. تستخدم XG XR130E هيكل مسار تلسكوبي هيدروليكي مخصص، مع عرض نقل يبلغ 2.5 متر فقط، مما يجعلها ملائمة للنقل.
• تسوية الصاري: من خلال واجهة التسوية في الكابينة، يتم ضبط الصاري على الحالة الرأسية الدقيقة باستخدام نظام التسوية الخاص بالمعدات. هذه خطوة حاسمة لضمان عمودية البئر.
التعليمات
1.ما هو مستوى الجهاز XR130E؟
إن XR130E عبارة عن منصة حفر دوارة متوسطة الحجم تركز على تحقيق توازن جيد بين البناء الفعال والنقل المريح. إنها قابلة للتطبيق بشكل كبير في بناء أساسات المباني، وأساسات خوازيق الجسور في البناء الحضري، بالإضافة إلى مشاريع بناء أساسات الخوازيق الصغيرة والمتوسطة الحجم في البنية التحتية مثل الطرق السريعة والسكك الحديدية.
2. ما هي الميزة الأبرز لـ XR130E؟
ومن أبرز مميزاتها أن الآلة بأكملها مزودة بعمود للنقل بعرض نقل 2.5 متر فقط وارتفاع 3.5 متر. وهذا يجعل النقل مريحًا للغاية ويمكن أن يقلل بشكل كبير من تكاليف النقل للعملاء. بالإضافة إلى ذلك، فهي تتميز أيضًا بتعدد الوظائف في جهاز واحد، وهي قادرة على الاستجابة بمرونة لمختلف ظروف الطبقات المعقدة.
3. ما هي مميزات نظام الطاقة الخاص بها؟
تم تجهيز XR130E بمحرك أصلي مستورد (تحديدًا Guangxi Cummins QSB7، مع محرك Cummins مستورد اختياري)، مما يلبي معايير الانبعاثات Euro III وEuro IV. لديها احتياطي طاقة كبير وقوة مقدرة تبلغ 150 كيلو واط.
4. ما الذي تشير إليه عبارة 'جهاز واحد متعدد الاستخدامات' بالضبط؟
وهذا يعني أنه يمكن تجهيز XR130E بأجهزة عمل مختلفة مثل ضغط الأسطوانة، وضغط الرافعة، ومحرك الغلاف، والمسمار الطويل، ورمي التربة عالي السرعة وفقًا لمتطلبات البناء المختلفة، وبالتالي تحقيق استخدامات متعددة بآلة واحدة والتكيف مع ظروف الأرض المعقدة والمتغيرة.
5. ما هي احتياطات السلامة الخاصة التي يجب اتخاذها عند تشغيل XR130E؟
يجب أن يخضع المشغلون لتدريب احترافي وأن يحملوا شهادات التأهيل المقابلة. قبل البدء في العمل، يجب إجراء فحص بيئي مفصل للمعدات، بما في ذلك سلامة كل مكون، وحالة المحرك، والنظام الهيدروليكي، وحبل الأسلاك الفولاذية، وأنابيب وأدوات الحفر، وما إلى ذلك. ويجب إيقاف العمل عندما تكون سرعة الرياح عالية جدًا أو أثناء سوء الأحوال الجوية مثل العواصف الرعدية.
6.كيفية إجراء الصيانة والرعاية اليومية؟
تشمل الصيانة اليومية تنظيف المعدات بعد التشغيل ومواقف آمنة للسيارات والتشحيم والصيانة اللازمة. يجب إجراء أعمال الصيانة الدورية مثل تغيير الزيت واستبدال الفلتر وفقًا للأحكام الواردة في 'دليل التشغيل والصيانة' العشوائي.
