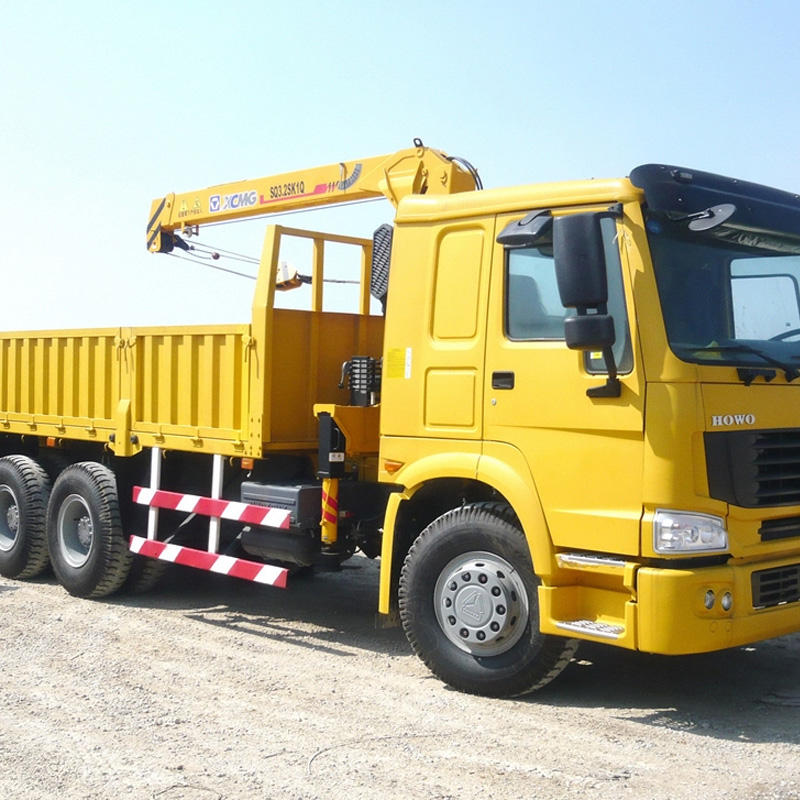

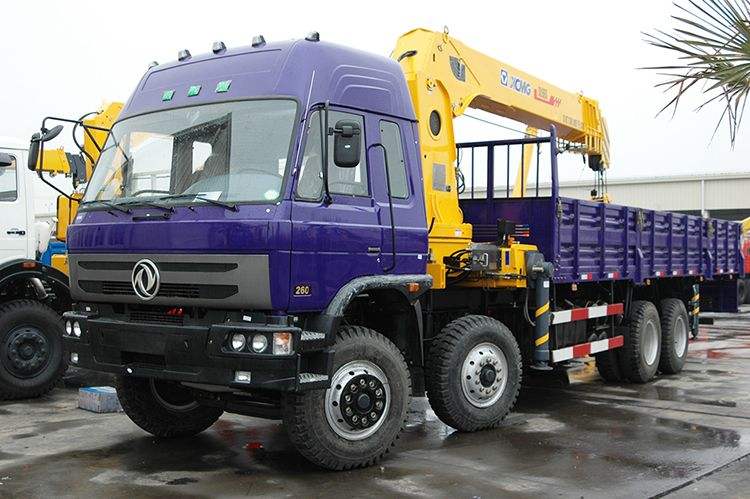

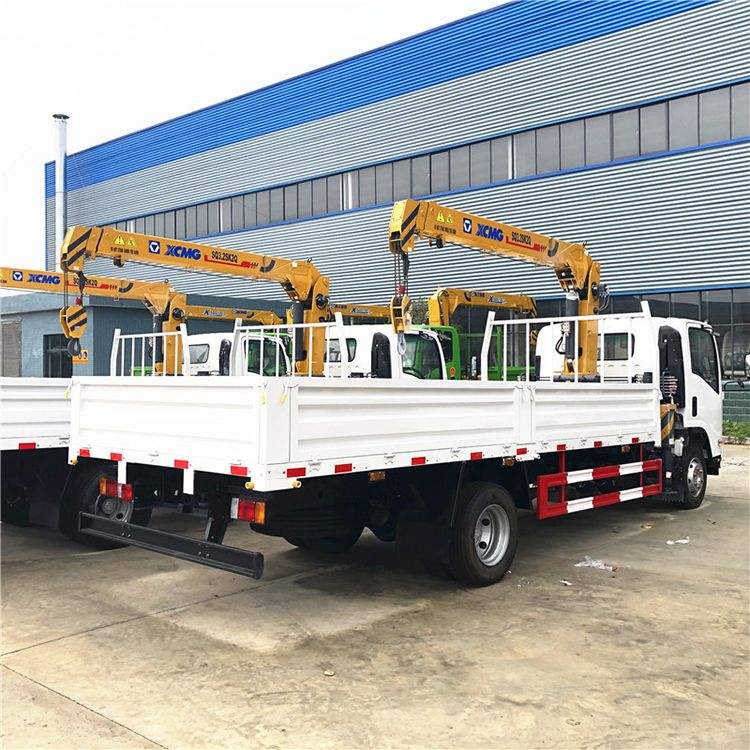

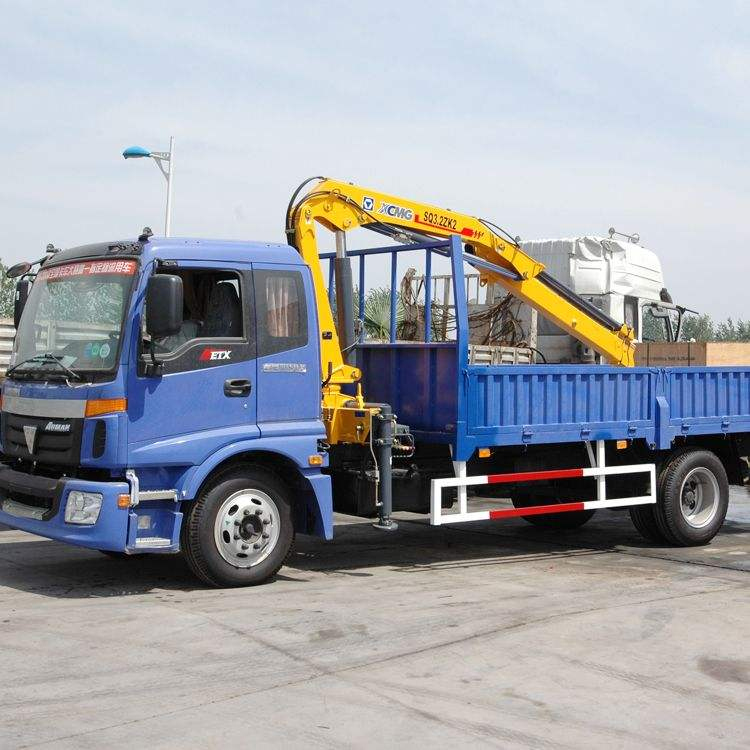

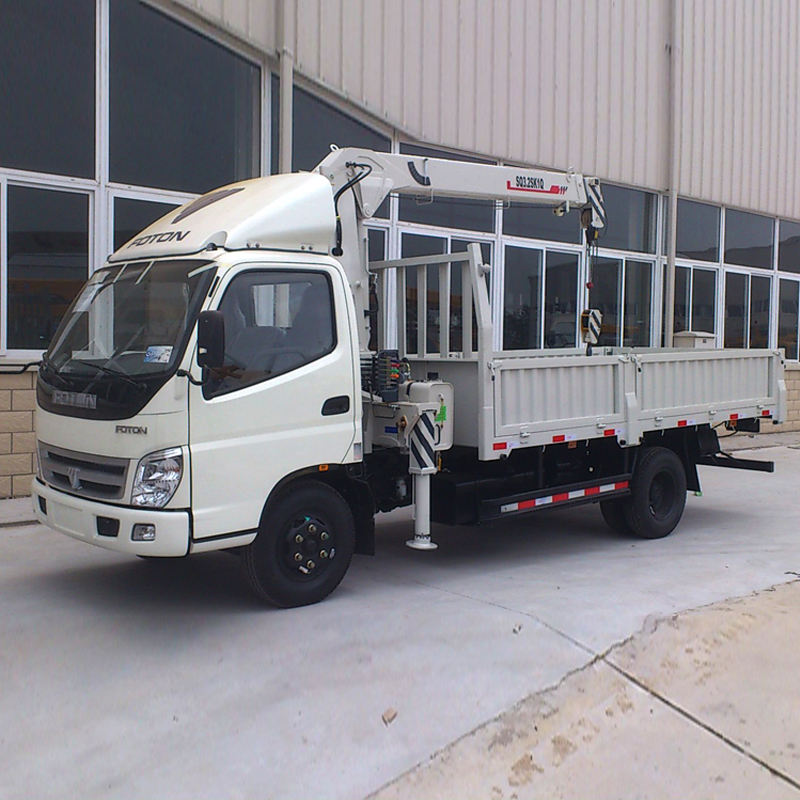

مقدمة المنتج
تعطي هذه الماكينة السلامة الأولوية، حيث تتميز بأجهزة متعددة لحماية السلامة كمعدات قياسية، بما في ذلك نظام إنذار ضد الرياح الزائدة، مما يعزز بشكل كبير السلامة التشغيلية. إنها تستخدم نظامًا هيدروليكيًا متقدمًا، مما يضمن التشغيل السلس والموثوقية وسهولة الاستخدام أثناء عمليات الرافعة.
ميزة المنتج
1. القطع الهيكلية مع لحام ألواح فولاذية عالية القوة 690MPa، قوة عالية، صلابة جيدة، خفيفة الوزن.
2. استخدام التصميم المتقدم ثلاثي الأبعاد وتحليل الإجهاد لضمان موثوقية المنتج.
3. آلية دوارة تستخدم الفرامل الميكانيكية الهيدروليكية المزدوجة، لضمان التشغيل وسلامة القيادة.
4. آلية الفوز تستخدم هيكل الونش الهيدروليكي الناضج ذو الضوضاء الصغيرة والكفاءة العالية والموثوقية الجيدة.
5. تعليق وتقلص الاسطوانة ثلاثية المراحل + كابل ذو شكل تلسكوبي مع القدرة على حمل الجزء الرئيسي من الاسطوانة المحلية 100% وجزء التجهيز 2/
6. نطاق العمل، مجموعة واسعة من التطبيقات.
المنتجات مع التحكم في مقعد السيارة، مجال تشغيل الرؤية بشكل أفضل، عملية أكثر أمانًا.
المعلمات التقنية
| نموذج |
SQ3.2SK1Q |
وحدة |
| قدرة الرفع القصوى |
3200 |
كجم |
| أقصى لحظة رفع |
6.72 |
TM |
| يوصي السلطة |
14 |
كيلووات |
| الحد الأقصى لتدفق الزيت للنظام الهيدروليكي |
25 |
لتر/دقيقة |
| أقصى ضغط للنظام الهيدروليكي |
20 |
MPa |
| سعة خزان الزيت |
30 |
ل |
| زاوية الدوران |
كل التناوب |
|
| وزن الرافعة |
1105/1229 |
كجم |
| مساحة التثبيت |
850 |
مم |
| اختيار الهيكل |
EQ1092FJ;EQ1092FJ1;EQ1092F3GJ1;EQ1081GJ12D5; |
| DFL1120B;HFC1083K103R1D;EQ5121GFJ; |
استخدامات المنتج
1. الهندسة الإنشائية والبلدية
هذه الرافعة مناسبة لمواقع البناء والمشاريع البلدية، حيث تقوم برفع مواد البناء بشكل فعال مثل الألواح مسبقة الصب وقضبان التسليح. يتيح تصميم النقطة المحورية المدمج (الذي يتطلب مساحة تركيب تبلغ 850 مم فقط) والمرونة التشغيل الآمن والفعال في البيئات الحضرية المحصورة، مما يلبي متطلبات الرفع المتنوعة.
2. الخدمات اللوجستية للتخزين ومناولة البضائع
في ساحات الخدمات اللوجستية، ومراكز التخزين، ونقاط نقل البضائع الصغيرة، تسهل هذه المعدات تحميل/تفريغ البضائع ونقل المواد. تتعامل قدرة الرفع المقدرة البالغة 3200 كجم مع الشحنات العامة، بينما تضمن قدرة الدوران الكاملة المرونة التشغيلية وتعزز كفاءة المناولة.
3. التعدين واستغلال المحاجر (اعتبارات خاصة)
يمكن لهذه الرافعة رفع المعادن والأحجار والمواد الأخرى في بيئات التعدين والمحاجر. ومع ذلك، يجب إيلاء اهتمام خاص لمستوى الموقع، وظروف الغبار، والطقس. يعد الالتزام الصارم بأنظمة السلامة والصيانة المحسنة للمعدات أمرًا ضروريًا لضمان السلامة والملاءمة.

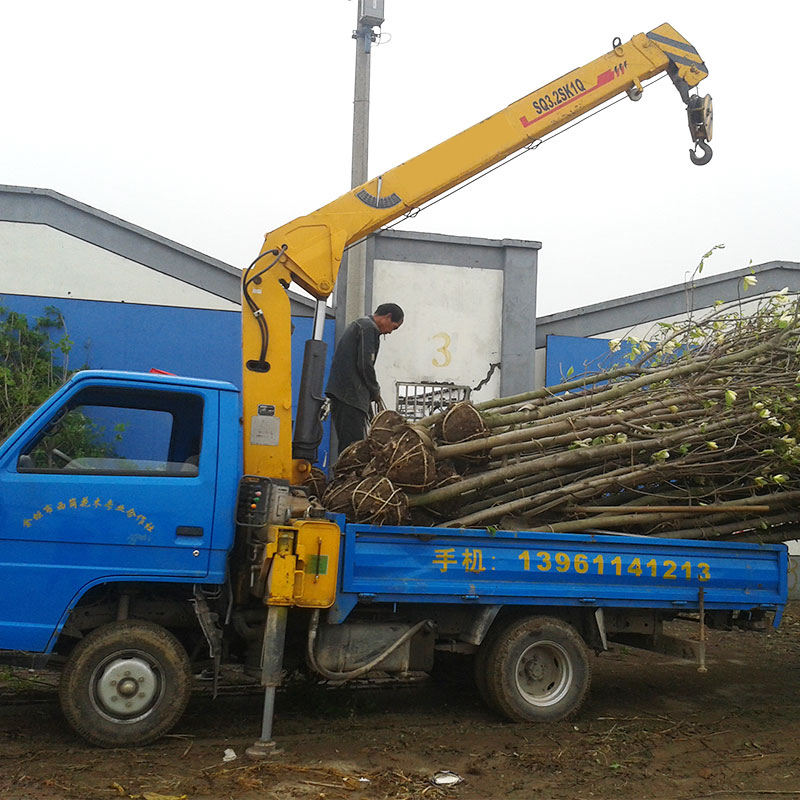

4. تنسيق الحدائق والعمليات المساعدة
تُستخدم هذه الرافعة أيضًا بشكل شائع في مشاريع تنسيق الحدائق لرفع الأشجار والأحجار والمواد الأخرى. تتيح قدرتها الممتازة على المناورة (المعززة بتقنية التمديد المتزامن للكابل أحادي الأسطوانة) إكمال المهام الإضافية بشكل آمن وفعال.
دليل تشغيل المنتج
يتطلب تشغيل SQ3.2SK1Q الحصول على ترخيص خاص لمشغل المعدات. قم بإجراء فحص شامل للمعدات قبل التشغيل للتأكد من أن الحبال السلكية والخطافات وأجهزة السلامة في حالة عمل جيدة. قم بتمديد الركائز بالكامل على أرض صلبة ومستوية لضمان الدعم المستقر. التقيد الصارم بمخطط الحمولة (قدرة الرفع القصوى: 3.2 طن). التحميل الزائد ممنوع منعا باتا. حافظ على حركات سلسة أثناء التشغيل، مع الاستفادة الكاملة من قدرة الدوران بزاوية 360 درجة. مراقبة البيئة المحيطة بشكل مستمر؛ لا تمر أبدا الأحمال على الموظفين. إجراء عمليات تفتيش وصيانة منتظمة للنظام الهيدروليكي. بعد الانتهاء من العمليات، اسحب ذراع الرافعة إلى وضع آمن وافصل مصدر الطاقة.
التعليمات
1. كيف يمكن منع حوادث الانقلاب؟
فهم نطاق استقرار المعدات، وتجنب التشغيل الجانبي على المنحدرات، وانتبه إلى مركز ثقل الحمولة، واستخدم أجهزة السلامة.
2. كيفية معالجة التآكل غير الطبيعي للإطارات؟
فحص وضبط ضغط الإطارات ومعلمات المحاذاة، وموازنة العجلات، وتجنب التحميل الزائد والتسارع/الكبح المفاجئ.
3. كيفية استبدال حزام المحرك؟
قم بفك الموتر، وإزالة الحزام القديم، وتثبيت الحزام الجديد وضبط الشد، والتحقق من محاذاة البكرة.
4. ما الذي يجب ملاحظته عند صيانة البطارية؟
حافظ على نظافة أطراف التوصيل، وتحقق بانتظام من مستوى الإلكتروليت والجاذبية النوعية، وافصل الطرف السالب أثناء التخزين طويل الأمد.
5. كيفية صيانة المولد؟
تحقق من شد الحزام، ونظف المقوم، وافحص تآكل فرشاة الكربون، وقم بقياس جهد الخرج بشكل دوري.
6. كيفية التعامل مع الدوائر الكهربائية القصيرة؟
افصل مصدر الطاقة، واستخدم مقياسًا متعددًا لتحديد موقع الدائرة القصيرة، وإصلاح العزل التالف، واستبدال أحزمة الأسلاك المعيبة.
