مقدمة المنتج

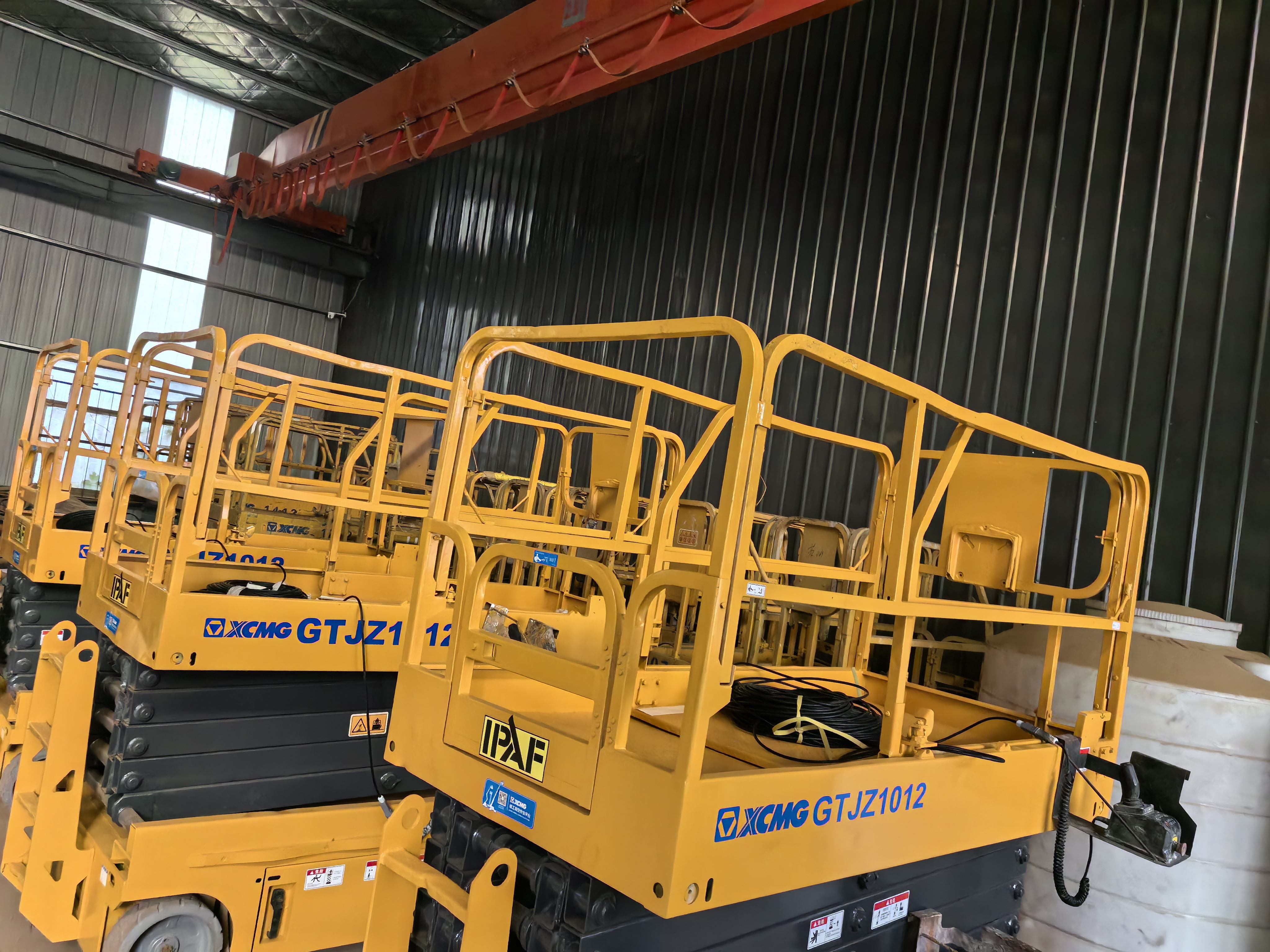

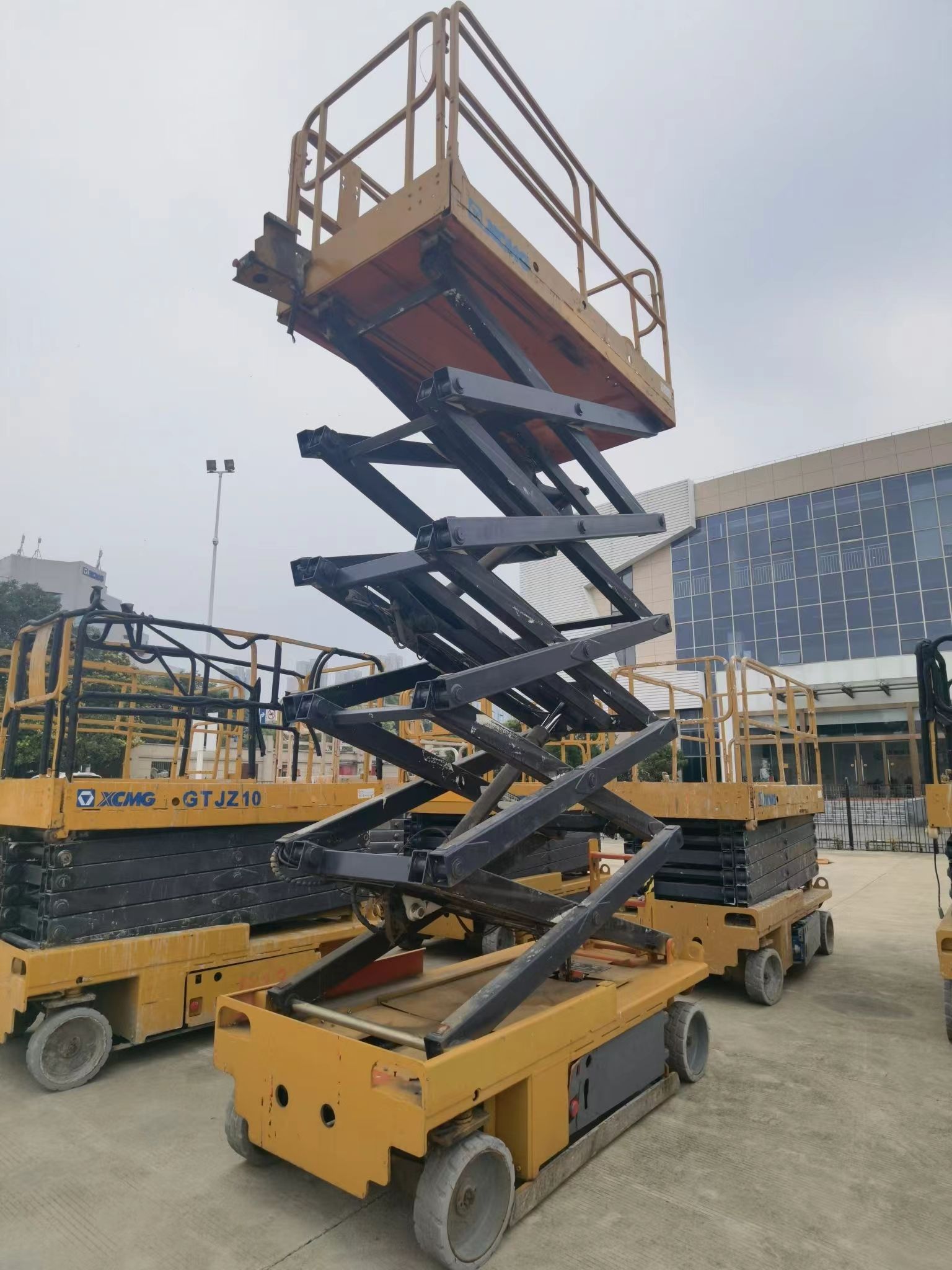

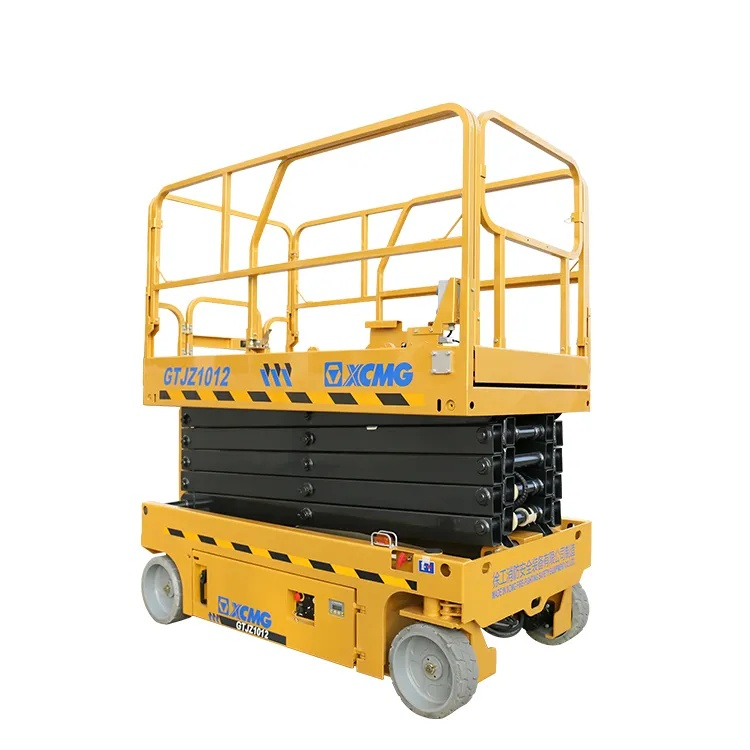

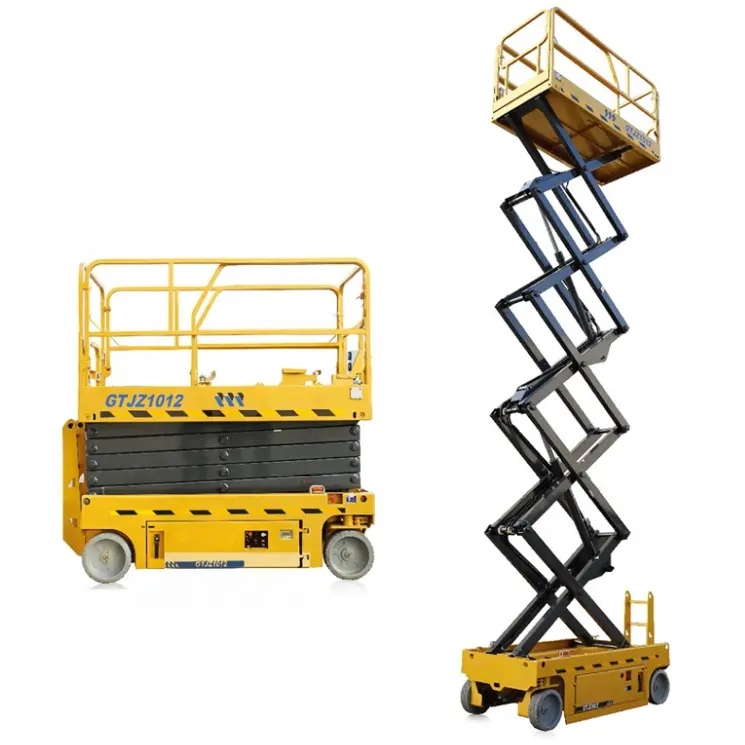

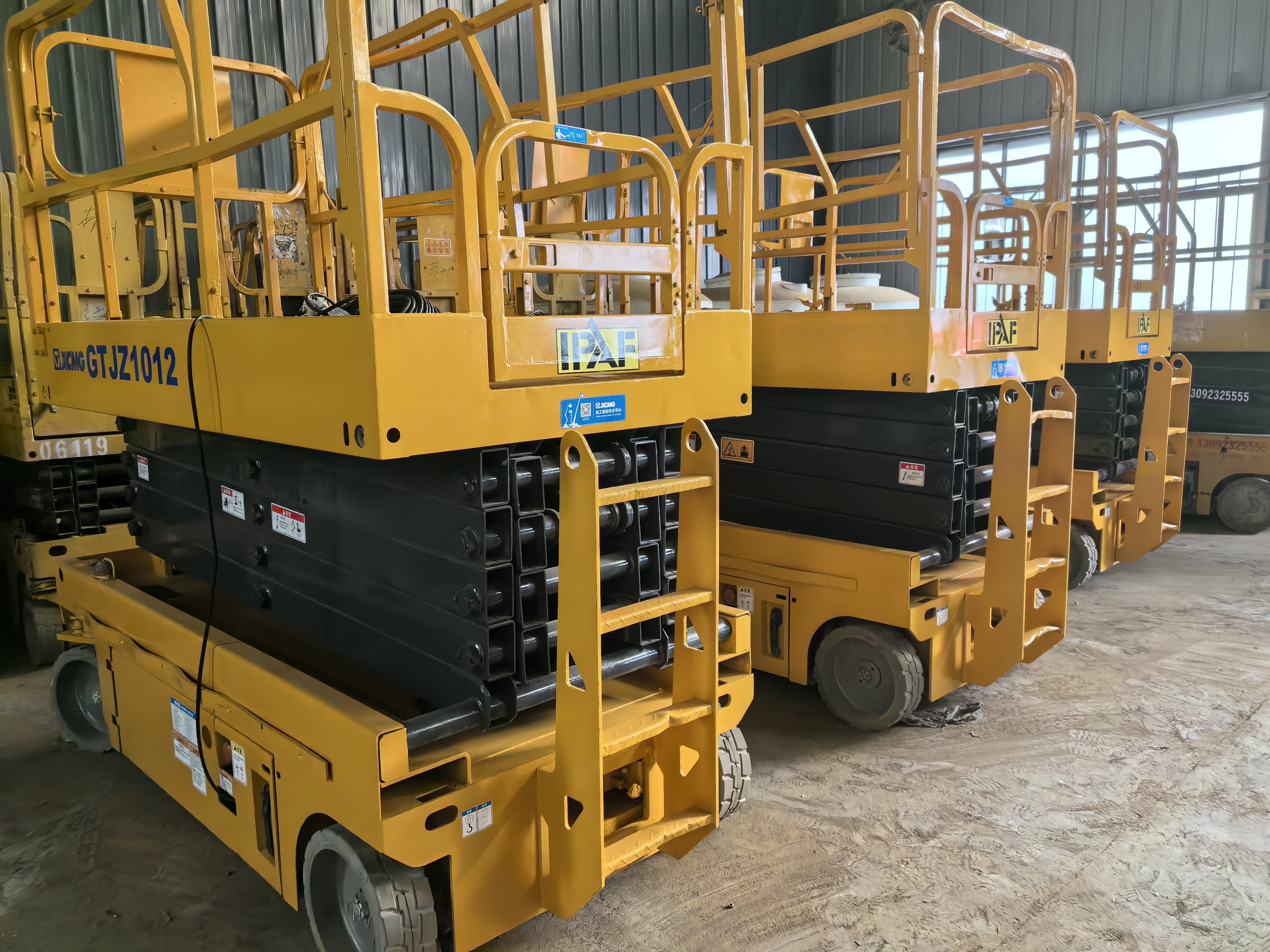

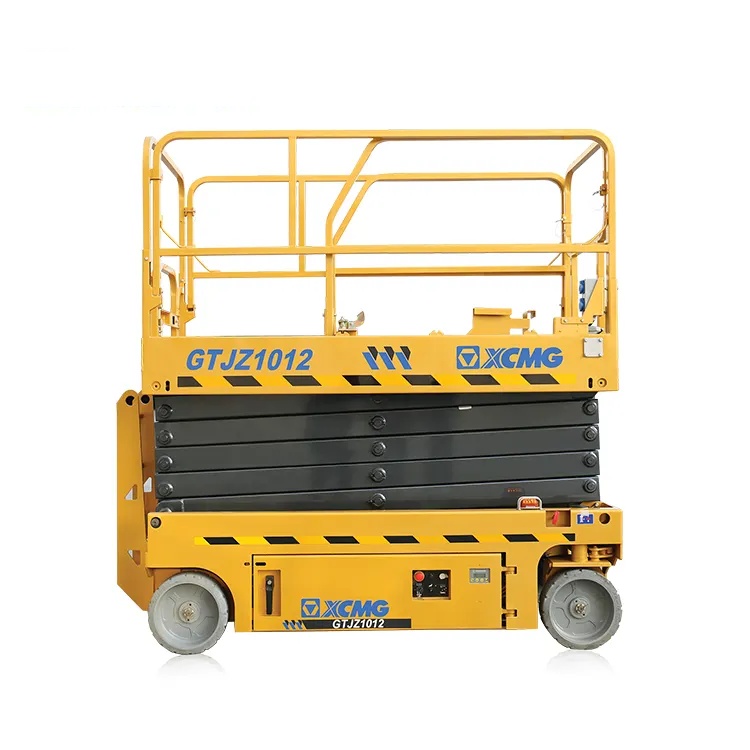

GTJZ1012 عبارة عن منصة عمل جوية كبيرة وعالية الكفاءة للرافعة المقصية الكهربائية مع أقصى ارتفاع للعمل يصل إلى 10 أمتار. وقد تم تصميمه خصيصًا لسيناريوهات مثل بناء الأماكن الكبيرة، وصيانة المنشآت الصناعية، والتخزين والخدمات اللوجستية التي تتطلب عمليات على ارتفاعات عالية وأحمال ثقيلة. إنه منتج رئيسي للعمل الجوي.
ميزة المنتج
(1) النقل المريح والتشغيل المستقر منصة التوسعة المساعدة القابلة للتطوير لديها مساحة تشغيل أكبر والسكك الحديدية القابلة للطي تجعل إزاحة النقل أكثر ملاءمة. يحقق نظام حماية الفتحات الأوتوماتيكي الرائد في الصناعة وتصميم توسيع المداس إمكانية العمل بحرية حتى على الأراضي غير المستوية.
(2) البناء البيئي والخدمة المريحة محرك كهربائي نقي، إطلاق صفر، ضوضاء منخفضة والمزيد من البناء البيئي. إن الدرج من النوع المتأرجح بشكل عام مناسب للخدمة والصيانة.
(3) التصميم العام والوحداتي تمت إضافة مجموعة من أذرع الرافعة، مما يحقق تمديدًا سريعًا لنموذج السيارة، ويضمن التصميم العام للأجزاء والمكونات وتحقيق إصلاح وصيانة أكثر ملاءمة للعملاء.
المعلمات التقنية
|
وصف
|
وحدة
|
قيمة المعلمة
|
|
الطول الكلي
|
مم
|
2485
|
|
|
العرض الكلي
|
مم
|
1170
|
|
الارتفاع الكلي (طي الدرابزين)
|
مم
|
2472(1908)
|
|
قاعدة العجلات
|
مم
|
1877
|
|
الحد الأقصى لارتفاع العمل
|
م
|
12
|
|
الحد الأقصى لارتفاع المنصة
|
م
|
10
|
|
الحمولة القصوى
|
كجم
|
320
|
|
تحميل منصة التمديد
|
كجم
|
115
|
|
حجم المنصة
|
مم
|
2276×1120
|
|
طول امتداد المنصة
|
مم
|
900
|
|
سرعة الرفع لمنصة العمل
|
s
|
56
|
|
سرعة السقوط لمنصة العمل
|
s
|
43
|
|
الوزن الإجمالي
|
كجم
|
2940
|
|
سرعة السفر (سرعة عالية)
|
كم/ساعة
|
3.5
|
|
سرعة السفر (سرعة منخفضة)
|
كم/ساعة
|
0.8
|
|
الأعلى. ارتفاع منصة السفر
|
م
|
10
|
|
الحد الأدنى لنصف قطر الدوران
|
م
|
0
|
|
الحد الأدنى من الخلوص الأرضي (ارتفاع/هبوط واقي فتحة الوعاء)
|
مم
|
100/20
|
|
الحد الأقصى لقدرة الصف
|
%
|
25
|
|
مواصفات الإطارات
|
|
38.1 سم × 12.7 سم
|
|
بطارية
|
الخامس/(آه)
|
4×6(240)
|
|
شاحن
|
أ
|
30
|
|
زاوية التحذير من الميل
|
°
|
1.5
|
|
°
|
3
|
استخدامات المنتج
• المنشآت الصناعية الكبيرة: تركيب الهياكل الفولاذية، وصيانة المعدات، ومد خطوط الأنابيب
• مركز التخزين والخدمات اللوجستية: التخزين والاسترجاع على رفوف عالية، وصيانة نظام الإضاءة
• ديكور وصيانة الأماكن التجارية الكبيرة: المطارات والملاعب والمسارح
• البناء: أعمال إنشاء وتركيب الجدران الخارجية للمباني المتوسطة والمنخفضة الارتفاع
دليل تشغيل المنتج
1. بدء التشغيل: أدخل المفتاح وأدره إلى وضع 'التشغيل'. لاحظ عدم وجود إنذارات خطأ على لوحة التحكم (إيلاء اهتمام خاص لعودة شاشة الحمل إلى الصفر).
2. اختيار الوضع:
◦ وضع النظام الأساسي: يتم تشغيله من خلال وحدة تحكم النظام الأساسي (الوضع الرئيسي)
◦ الوضع الأرضي: يعمل بجهاز تحكم عن بعد مخصص (يلزم الحصول على إذن للتنشيط)
3. العمليات الأساسية:
◦ الحركة: ادفع المقبض المتناسب ببطء، وسيتسارع الجهاز بشكل مستمر (السرعة القصوى ≥6 كم/ساعة)
◦ الرفع: قم بتشغيل مقبض الرفع للرفع والخفض بسلاسة. يمنع منعا باتا البدء والتوقف المفاجئ
◦ الدوران: انتبه إلى نصف قطر التأرجح عند ذيل الجهاز وحافظ على مسافة آمنة
التعليمات
1.ما هي الطاقة التي تستخدمها المعدات؟ ما هي مدة عمر البطارية؟
ج: إنها تعتمد نظام محرك تيار متردد 48 فولت. بعد الشحن الكامل، يصل عمر البطارية إلى حوالي 8 إلى 10 ساعات (حسب الحمل وتكرار التشغيل).
2.كيفية التبديل بين عمليات المنصة والعمليات الأرضية؟
ج: قم بالتبديل عبر مفتاح مفتاح وحدة التحكم
• وضع النظام الأساسي: أدر المفتاح إلى موضع 'النظام الأساسي'.
• الوضع الأرضي: مطلوب جهاز تحكم عن بعد مخصص (ملحق اختياري).
3. ماذا علي أن أفعل إذا كان الجهاز يحتوي على 'إنذار إمالة' ولا يمكن رفعه أو خفضه؟
ج: يشير إلى أن المنحدر الأرضي يتجاوز الحد (> 3°):
1. انقل الجهاز إلى أرض مستوية على الفور
2. اضغط على زر 'إعادة الضبط' الموجود على وحدة التحكم لمسح المنبه
4. ما هي أجهزة حماية السلامة التي تحتوي عليها المعدات؟
ج: مزود بوسائل حماية متعددة
• أزرار التوقف المزدوجة في حالات الطوارئ (المنصة + الهيكل)
• نظام إنذار للإمالة (يتم قفله تلقائيًا عندما يكون > 3 درجات)
• جهاز النزول الطارئ اليدوي
• عززت السكك الحديدية لحماية الحفرة
نظام مراقبة الحمل في الوقت الحقيقي (القفل التلقائي في حالة التحميل الزائد
5.كيف تهبط بأمان في حالة انقطاع التيار الكهربائي المفاجئ؟
ج: اتبع هذه الخطوات
قم بربط صمام المضخة اليدوية في اتجاه عقارب الساعة
2. اضغط على المقبض بشكل متكرر حتى تلمس المنصة الأرض
6. ماذا علي أن أفعل إذا كان هناك ضجيج غير طبيعي أثناء تحرك الجهاز؟
ج: أوقف الجهاز فورًا للفحص
1. قم بإزالة الأجسام الغريبة المتشابكة حول محور العجلة
2. تحقق مما إذا كانت الإطارات تالفة أو منفوخة بشكل أقل من اللازم
