Introducción del producto

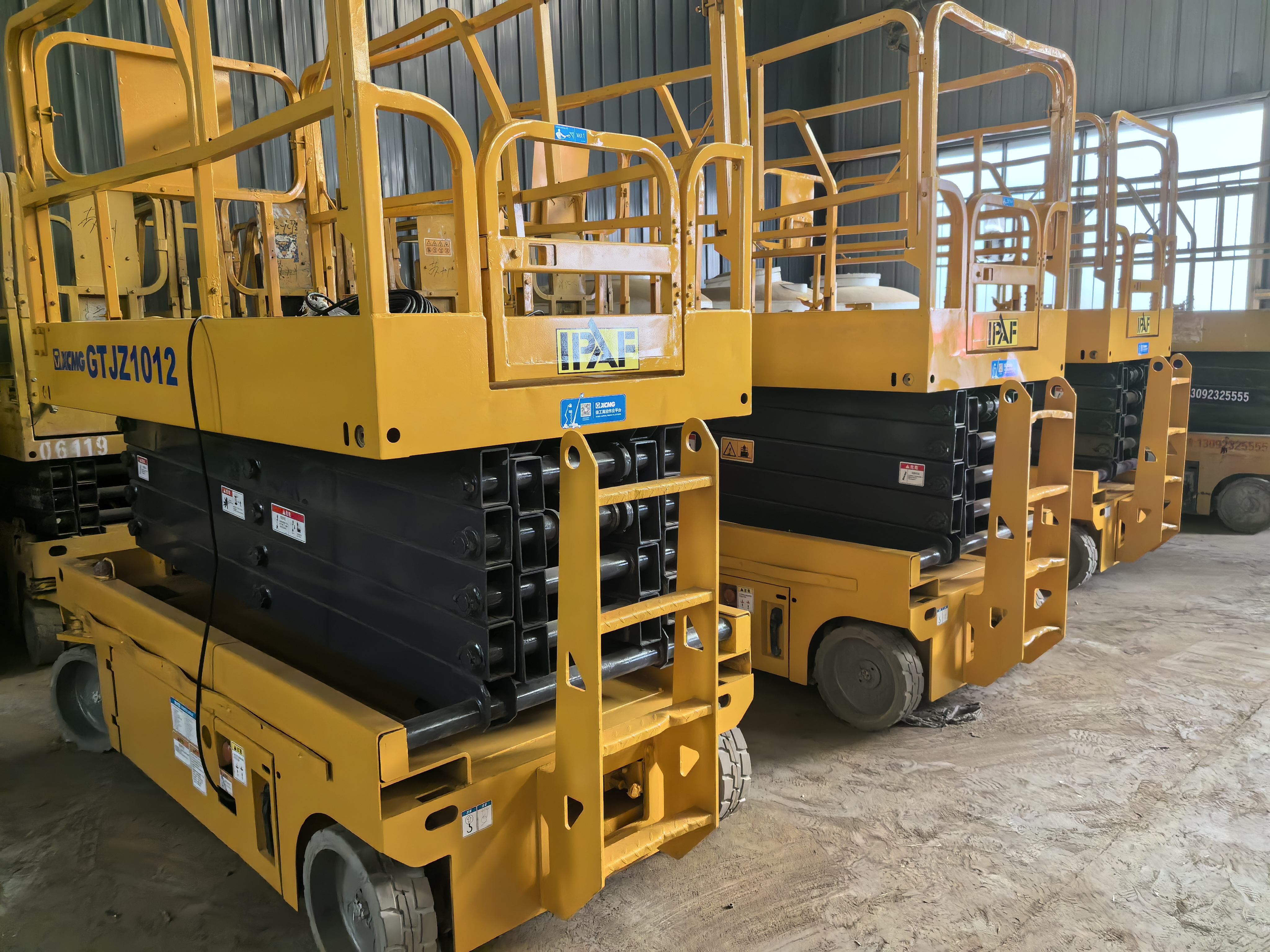

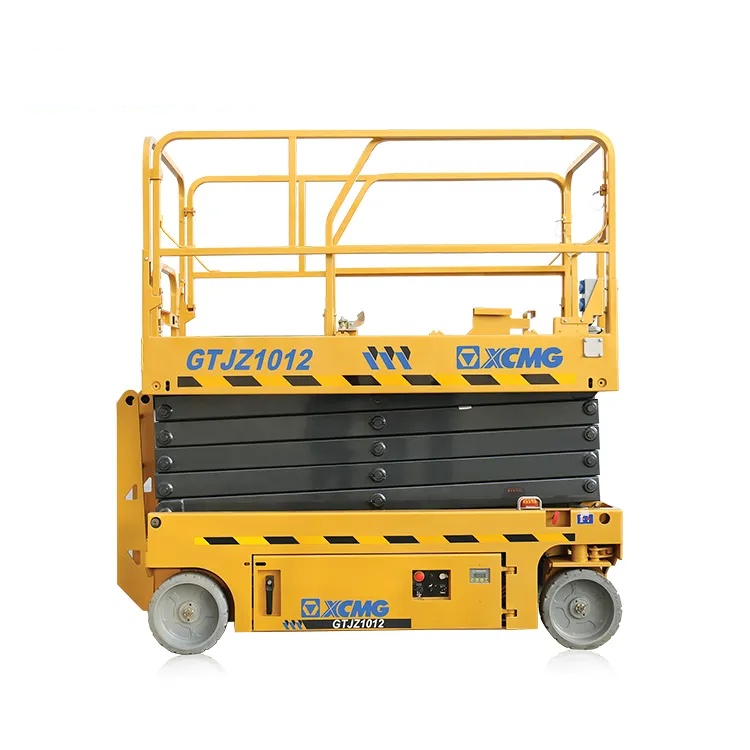

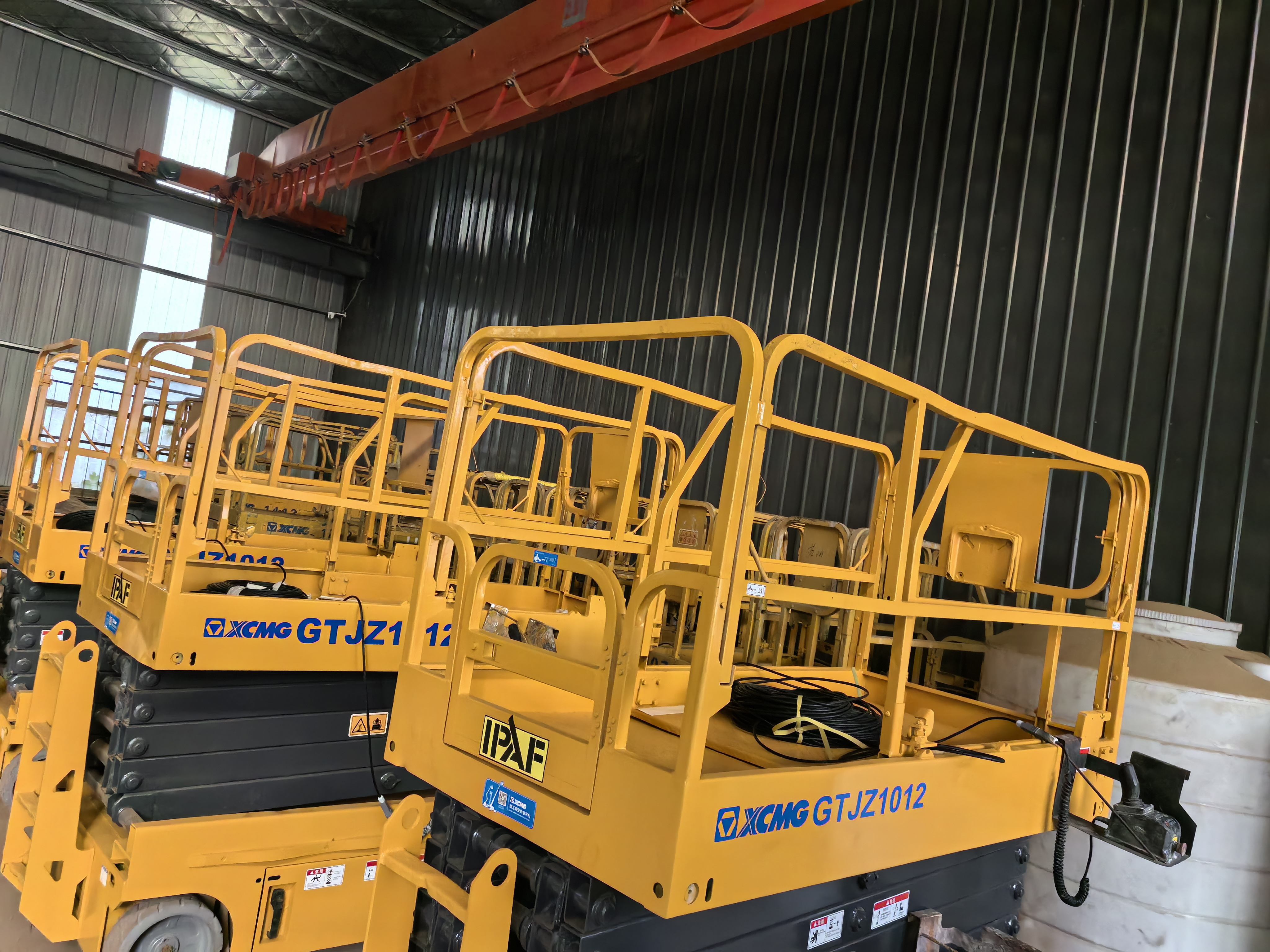

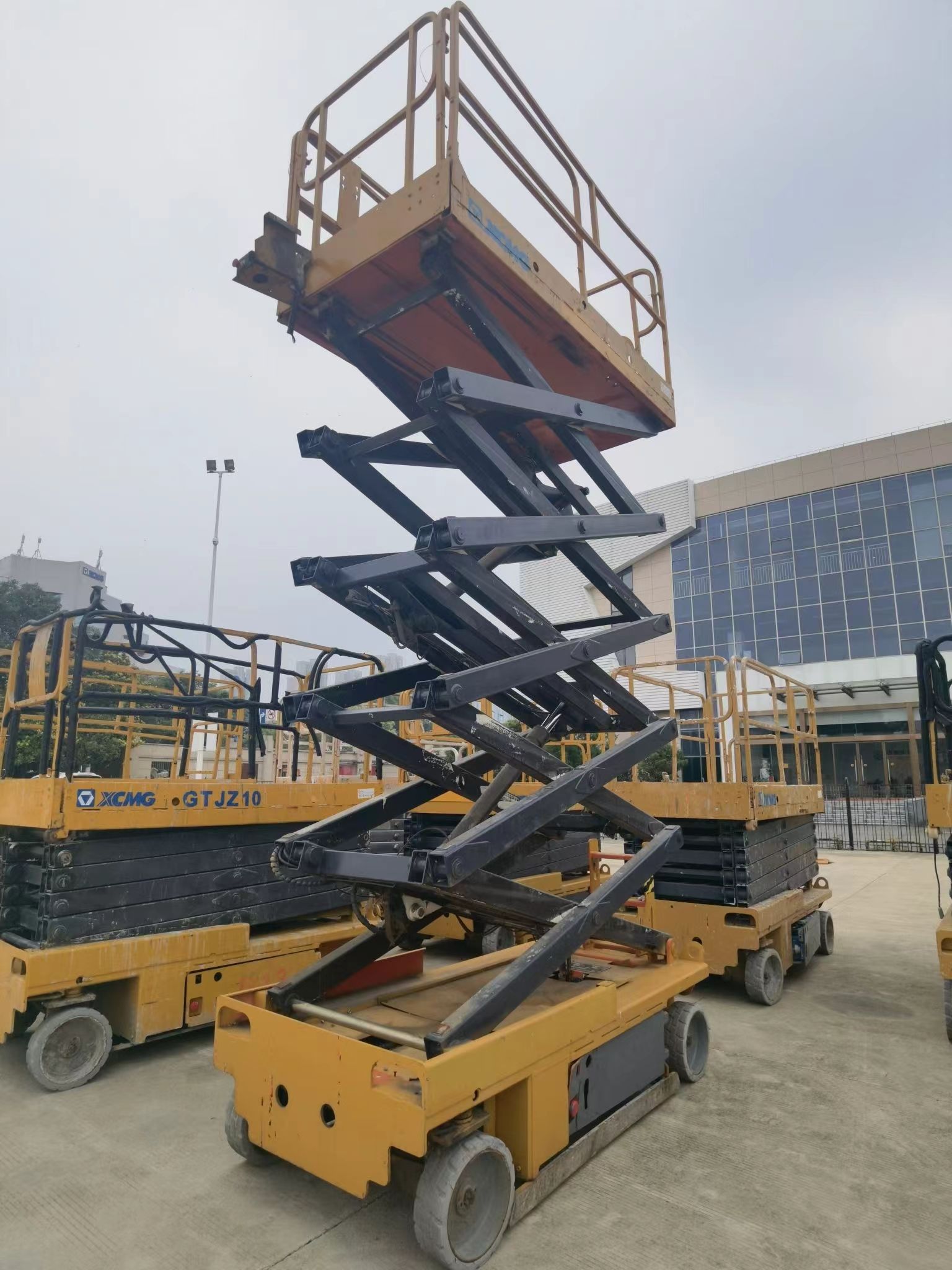

GTJZ1012 es una plataforma de trabajo aérea con elevación de tijera eléctrica grande y altamente eficiente con una altura de trabajo máxima de 10 metros. Está especialmente diseñado para escenarios como la construcción de grandes recintos, mantenimiento de plantas industriales y almacenamiento y logística que requieren operaciones a gran altitud y carga pesada. Es un producto estrella para trabajos aéreos.
Ventaja del producto
(1) Transporte conveniente y operación estable La plataforma de expansión asistente escalable tiene un mayor espacio de operación y el riel plegable hace que el desplazamiento del transporte sea más conveniente. El sistema de protección automática de orificios líder en la industria y el diseño de ensanchamiento de la banda de rodadura logran que pueda operar libremente incluso en terrenos irregulares.
(2) Construcción ambiental y servicio conveniente Impulsión eléctrica pura, liberación cero, bajo nivel de ruido y construcción más ambiental. La bandeja general tipo oscilante es conveniente para el servicio y mantenimiento.
(3) Diseño general y modular Se agrega un conjunto de brazos, logrando una rápida extensión del modelo de vehículo, asegurando el diseño general de piezas y componentes y logrando una reparación y mantenimiento más conveniente para el cliente.
Parámetros técnicos
|
Descripción
|
Unidad
|
Valor del parámetro
|
|
Longitud total
|
milímetros
|
2485
|
|
|
Ancho total
|
milímetros
|
1170
|
|
Altura total (plegable de barandilla)
|
milímetros
|
2472(1908)
|
|
Distancia entre ejes
|
milímetros
|
1877
|
|
Altura máxima de trabajo
|
metro
|
12
|
|
Altura máxima de la plataforma
|
metro
|
10
|
|
Capacidad de carga máxima
|
kilos
|
320
|
|
Carga de la plataforma de extensión
|
kilos
|
115
|
|
Tamaño de la plataforma
|
milímetros
|
2276×1120
|
|
Longitud de extensión de la plataforma
|
milímetros
|
900
|
|
Velocidad de elevación de la plataforma de trabajo
|
s
|
56
|
|
Velocidad de caída de la plataforma de trabajo
|
s
|
43
|
|
Peso Total
|
kilos
|
2940
|
|
Velocidad de desplazamiento (alta velocidad)
|
kilómetros por hora
|
3.5
|
|
Velocidad de desplazamiento (baja velocidad)
|
kilómetros por hora
|
0.8
|
|
Máx. Altura de la plataforma de viaje
|
metro
|
10
|
|
Radio de giro mínimo
|
metro
|
0
|
|
Distancia mínima al suelo (el protector para baches sube/baja)
|
milímetros
|
100/20
|
|
Capacidad de grado máximo
|
%
|
25
|
|
Especificación de neumáticos
|
|
38,1 cm × 12,7 cm
|
|
Batería
|
V/(Ah)
|
4×6(240)
|
|
Cargador
|
A
|
30
|
|
Ángulo de inclinación de advertencia
|
°
|
1.5
|
|
°
|
3
|
Usos del producto
• Grandes plantas industriales: instalación de estructuras de acero, mantenimiento de equipos, tendido de tuberías.
• Centro de almacenamiento y logística: almacenamiento y recuperación en estanterías altas, mantenimiento del sistema de iluminación.
• Decoración y mantenimiento de grandes espacios comerciales: aeropuertos, estadios y teatros
• Construcción: Trabajos de construcción e instalación de muros exteriores para edificios de media y baja altura.
Guía de funcionamiento del producto
1. Inicio de energía: Inserte la llave y gírela a la posición 'ON'. Observe que no haya alarmas de falla en el panel de control (preste especial atención a que la pantalla de carga regrese a cero).
2. Selección de modo:
◦ Modo plataforma: Operado a través de la consola de la plataforma (modo principal)
◦ Modo terrestre: operado con un control remoto dedicado (se requiere autorización para la activación)
3. Operaciones Básicas:
◦ Movimiento: Empuje lentamente la manija proporcional y el dispositivo acelerará continuamente (velocidad máxima ≤6 km/h)
◦ Elevación: opere la manija de elevación para levantar y bajar suavemente. El arranque y la parada bruscos están estrictamente prohibidos.
◦ Giro: preste atención al radio de giro en la cola del equipo y mantenga una distancia segura
Preguntas frecuentes
1. ¿Qué energía utiliza el equipo? ¿Cuánto dura la batería?
R: Adopta un sistema de accionamiento de 48 V CA. Después de una carga completa, la duración de la batería es de aproximadamente 8 a 10 horas (dependiendo de la carga y la frecuencia de funcionamiento).
2. ¿Cómo cambiar entre operaciones en plataforma y en tierra?
R: Cambie a través del interruptor de llave de la consola
• Modo plataforma: gire la llave a la posición 'Plataforma'
• Modo terrestre: se requiere un control remoto exclusivo (accesorio opcional).
3. ¿Qué debo hacer si el equipo tiene una 'alarma de inclinación' y no se puede subir ni bajar?
A: Indica que la pendiente del terreno excede el límite (> 3°):
1. Mueva el equipo a un terreno nivelado inmediatamente.
2. Presione el botón 'Reset' en la consola para borrar la alarma.
4. ¿Qué dispositivos de protección de seguridad tiene el equipo?
R: Equipado con múltiples protecciones
• Botones dobles de parada de emergencia (plataforma + chasis)
• Sistema de alarma de inclinación (bloqueado automáticamente cuando > 3°)
• Dispositivo manual de descenso de emergencia
• Barandilla de protección de foso reforzada
Sistema de seguimiento de carga en tiempo real (bloqueo automático en caso de sobrecarga)
5.¿Cómo aterrizar de forma segura en caso de un corte repentino de energía?
R: Siga estos pasos
Apriete la válvula de la bomba manual en el sentido de las agujas del reloj.
2. Presione la manija repetidamente hasta que la plataforma toque el suelo.
6. ¿Qué debo hacer si hay un ruido anormal cuando el equipo está en movimiento?
R: Detenga la máquina inmediatamente para su inspección.
1. Retire los objetos extraños enredados alrededor del eje de la rueda.
2. Verifique si los neumáticos están dañados o desinflados
