مزايا المنتج
أداء رفع فائق : مجهزة بذراع رئيسي فولاذي عالي القوة مكون من 5 أقسام على شكل حرف U مع امتداد كامل يبلغ 43 مترًا، وقدرتها على الرفع أعلى بنسبة 20% تقريبًا من نفس المستوى في الصناعة. تم تحسينها لظروف العمل الكاملة، فهي تتمتع بأداء رفع متميز عند أذرع الرافعة المتوسطة والطويلة (25-43 مترًا)، مما يغطي نصف قطر العمل الرئيسي للرافعات من فئة 35 طنًا.
كفاءة عالية وتوفير الطاقة : مجهزة بنظام توفير الطاقة الكهروهيدروليكي G-ECO، يتم تقليل استهلاك الوقود التشغيلي بأكثر من 15%، ويكون استهلاك وقود القيادة أفضل بحوالي 12% من متوسط الصناعة. من خلال اعتماد تقنية التلسكوب المتزامن بأسطوانة واحدة، يمكن تمديد ذراع الرافعة بالكامل في 55 ثانية فقط، ويكون التلسكوب الحامل للحمولة سلسًا، مما يحسن بشكل كبير من كفاءة الرفع.
الاستقرار والأمان : يعتمد على أربع ركائز من النوع H بامتداد جانبي يبلغ 7 أمتار وأقفال هيدروليكية ثنائية الاتجاه، مما يضمن قدرة قوية ضد الانقلاب. إن تصميم السلامة الهيكلية الكاملة العمر والألواح الفولاذية عالية القوة وعملية اللحام المُحسّنة تعمل على تعزيز مقاومة التعب ومقاومة الشيخوخة، وهي مناسبة للعمليات عالية التردد. يعمل محدد عزم الدوران الذكي ومراقبة السلامة متعددة الأبعاد على منع التحميل الزائد وسوء التشغيل، مما يضمن الرفع الآمن طوال العملية.
الراحة والتحكم الذكي : مجهزة بكابينة الفئة G التي تتميز بمساحة كبيرة ومقاعد معلقة وتكييف الهواء، وهي تعتمد التفاعل بين الإنسان والكمبيوتر على مستوى السيارة لتقليل التعب أثناء العمليات طويلة المدى. يعمل التحكم الكهروهيدروليكي في المشهد الكامل على تحسين الحركة الدقيقة بنسبة 20%، مما يجعل حركات الرفع والدوران والرفع سلسة ومن السهل تحقيق تحديد المواقع بدقة.
قدرة قوية على التكيف : الهيكل المدمج (13065×2750×3540 مم) مناسب لـ 98% من الطرق الحضرية والجسور ومواقع البناء الضيقة. تضمن أوضاع ثقل الموازنة المتعددة وتصميم التفكيك السريع النقل المرن، ويمكنه السفر بثقل موازنة جزئي لمسافات قصيرة، مما يؤدي إلى موازنة الكفاءة والامتثال.
تطبيقات المنتج

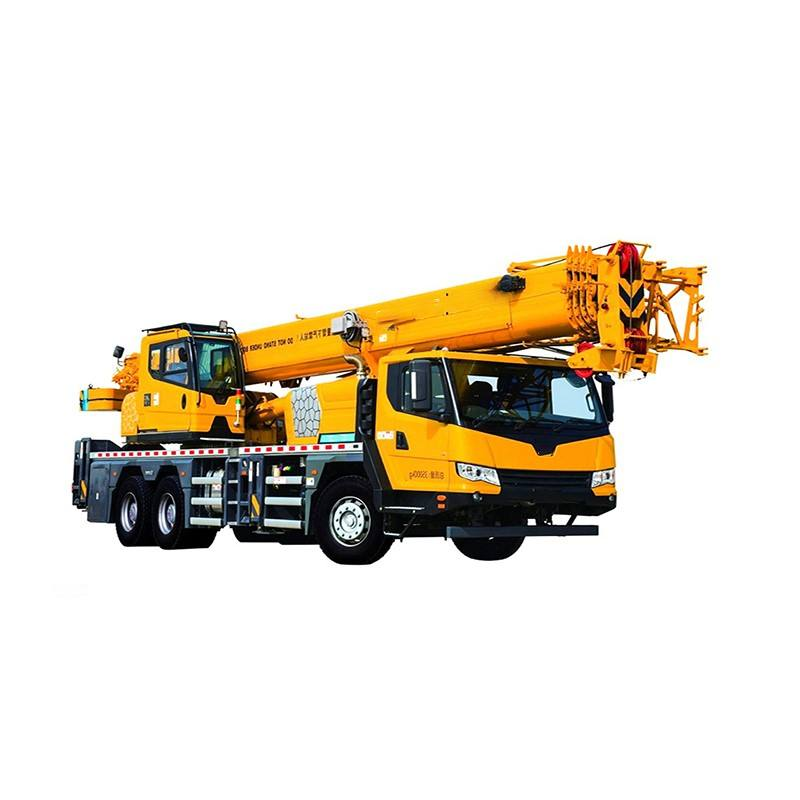

إن الرافعة الشاحنة XCT35G5-1 35 طن عبارة عن معدات رفع عالية الأداء مصممة لمختلف سيناريوهات الرفع المتوسطة والكبيرة الحجم. يتم تطبيقه على نطاق واسع في تشييد المباني الحضرية، وتركيب وصيانة الجسور، وهندسة الطرق والسكك الحديدية، والهندسة البلدية (مثل مد خطوط الأنابيب، وتركيب مصابيح الشوارع)، ورفع البضائع في الموانئ والأرصفة، ومناولة ونقل معدات المصانع، وتحميل وتفريغ المستودعات، وعمليات حقول النفط والتعدين، فضلاً عن بناء البنية التحتية الريفية. مع قابلية الحركة الممتازة وأداء الرفع المستقر والقدرة على التكيف القوية، يمكنها تلبية احتياجات الرفع لمواقع العمل المعقدة والضيقة، وإكمال العديد من مهام الرفع الثقيلة بكفاءة.
دليل تشغيل المنتج
فحص ما قبل التشغيل: قبل بدء تشغيل الرافعة، تحقق بعناية من مستوى الزيت (زيت المحرك، الزيت الهيدروليكي، سائل التبريد)، سعة الوقود واليوريا، ضغط الإطارات وحالة التآكل. افحص ذراع الرافعة والركائز والرافعة والمكونات الرئيسية الأخرى بحثًا عن أي ضرر أو ارتخاء أو تسرب، وتأكد من أن جميع أجهزة السلامة (محدد عزم الدوران، وقفل الأمان) في حالة عمل عادية.
إعداد الموقع: قم بإيقاف الرافعة على أرض مسطحة وصلبة ومستقرة، بعيداً عن خطوط الكهرباء والمباني وغيرها من العوائق. قم بتمديد الركائز الأربعة من النوع H بالكامل، واضبط ارتفاع الركيزة لجعل مستوى جسم الرافعة، ووضع لوحات الدعم أسفل أقدام الركيزة لتعزيز الاستقرار.
بدء التشغيل والاختبار: قم بتشغيل المحرك، وقم بتدفئته في سرعة التباطؤ لمدة 3-5 دقائق، ثم اختبر النظام الهيدروليكي، وتلسكوب ذراع الرافعة، والرفع، والدوران، ووظائف الونش بدون تحميل لضمان سلاسة واستجابة جميع الإجراءات.
التشغيل الرسمي: اتبع بدقة مخطط حمل الرفع المقدر، ولا تقم بتحميل زائد أو رفع مائل أو رفع الأحمال غير المستقرة. قم بتشغيل ذراع التحكم بلطف وثبات، وتجنب البدء المفاجئ أو التوقف أو الدوران الحاد أثناء الرفع والدوران والرفع. حافظ على مسافة آمنة من الحمولة المرفوعة والأفراد المحيطين بها.
أعمال ما بعد التشغيل: بعد الانتهاء من مهمة الرفع، قم بسحب ذراع الرافعة والركائز وكابل الونش بالتسلسل. قم بإيقاف الرافعة في منطقة آمنة ومسطحة، وأغلق المحرك، واقطع مصدر الطاقة، وقم بتنظيف المعدات وإجراء الصيانة اليومية (مثل إضافة زيت التشحيم، وإزالة الغبار والحطام).
المواصفات الفنية
غرض |
وحدة |
مواصفة |
المعلمات الأساسية |
نموذج |
— |
XCT35G5-1 |
الأعلى. قدرة الرفع المقدرة |
ر |
35 |
الأعلى. لحظة الرفع |
كيلو نيوتن · م |
1272 |
أقسام الازدهار الرئيسية |
— |
5 (على شكل حرف U) |
الأعلى. طول الطفرة الرئيسية |
م |
43 |
الأعلى. ارتفاع الرفع (مع الذراع) |
م |
56.8 |
الوزن التشغيلي |
كجم |
38000 |
معلمات البعد |
الطول الكلي |
مم |
13065 |
العرض الإجمالي |
مم |
2750 |
الارتفاع الكلي |
مم |
3540 |
قاعدة العجلات |
مم |
4800+1400 |
امتداد ذراع الامتداد (الجانبي) |
مم |
7000 |
المحرك والهيكل |
نموذج المحرك |
— |
WP7H350E61 |
القوة المقدرة |
كيلوواط/دورة في الدقيقة |
257 / 2200 |
الأعلى. عزم الدوران |
نيوتن · م / دورة في الدقيقة |
1400 / 1200-1800 |
معيار الانبعاثات |
— |
اليورو السادس |
نوع محرك الأقراص |
— |
6×4 |
مواصفات الإطارات |
— |
12R22.5 |
سعة خزان الوقود |
ل |
400 |
سعة خزان اليوريا |
ل |
40 |
معلمات الأداء |
الأعلى. سرعة السفر |
كم/ساعة |
90 |
الأعلى. القدرة على التدرج |
% |
42 |
دقيقة. تحول الشعاع |
م |
11.5 |
بوم تصغير الوقت |
s |
55 |
نوع المداد |
— |
نوع H، 4 ركائز |
التعليمات
س 1: ما هي قدرة الرفع القصوى المقدرة للرافعة الشاحنة XCT35G5-1؟
A1: الحد الأقصى لقدرة الرفع المقدرة لـ XCT35G5-1 هو 35 طنًا.
Q2: كم عدد الأقسام التي تحتوي عليها ذراع الرافعة الرئيسية لـ XCT35G5-1، وما هو الحد الأقصى لطولها؟
A2: إنها مجهزة بذراع رئيسي على شكل حرف U مكون من 5 أقسام، مع أقصى امتداد كامل يبلغ 43 مترًا.
Q3: ما هو معيار الانبعاثات الذي يتوافق معه محرك XCT35G5-1؟
A3: محرك XCT35G5-1 يلبي معيار الانبعاثات Euro VI.
Q4: ما هو وضع القيادة والسرعة القصوى لـ XCT35G5-1؟
A4: وضع القيادة هو 6×4، ويمكن أن تصل سرعة السفر القصوى إلى 90 كم/ساعة.
س5: ما هو نوع ذراع الامتداد الذي يعتمده XCT35G5-1، وما هو امتداده الجانبي؟
A5: إنها تعتمد أربعة ركائز من النوع H، مع امتداد جانبي يبلغ 7 أمتار.
س6: ما هي سيناريوهات التطبيق الرئيسية لـ XCT35G5-1؟
ج 6: يتم استخدامه بشكل أساسي في تشييد المباني وتركيب الجسور والهندسة البلدية ورفع الموانئ ومناولة معدات المصانع وسيناريوهات الرفع المتوسطة والكبيرة الأخرى.
