مقدمة المنتج

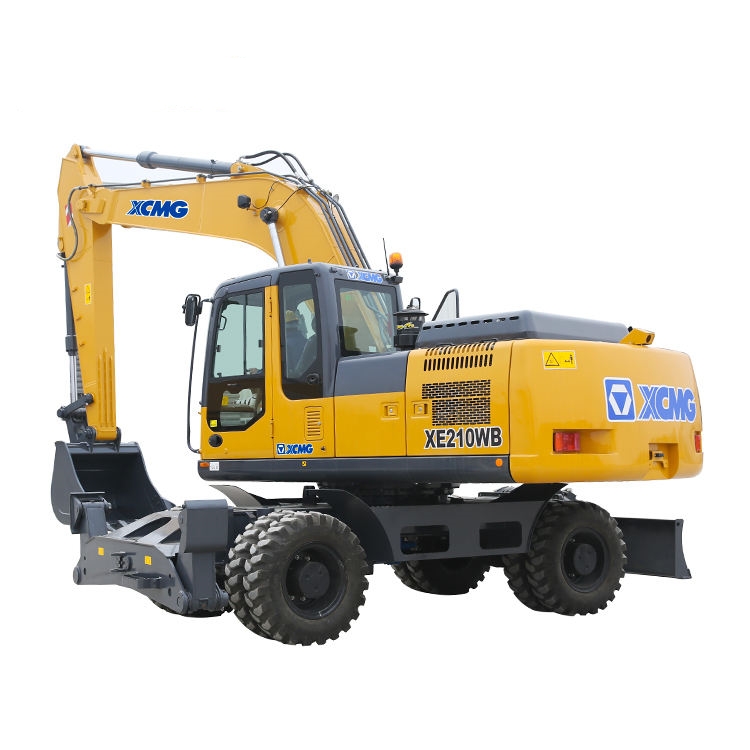

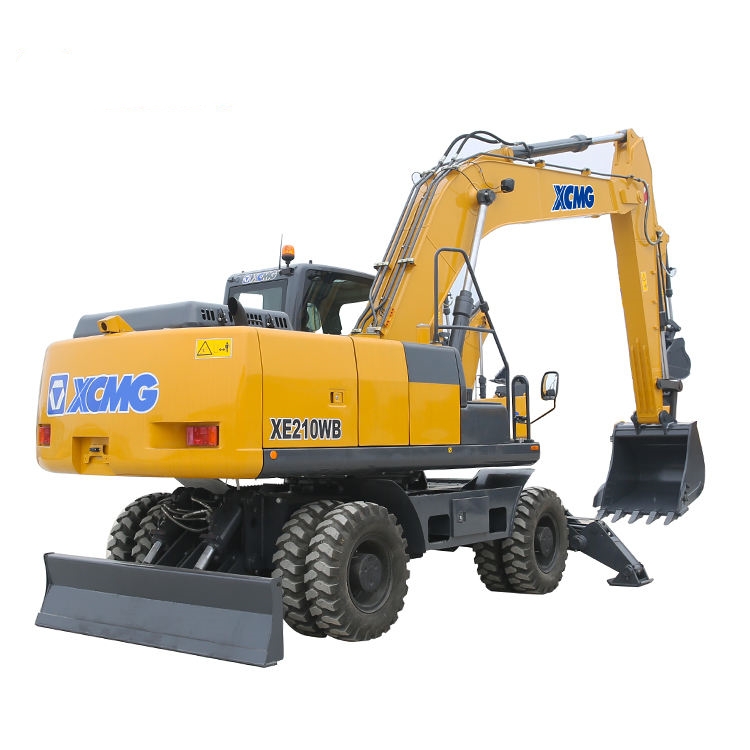

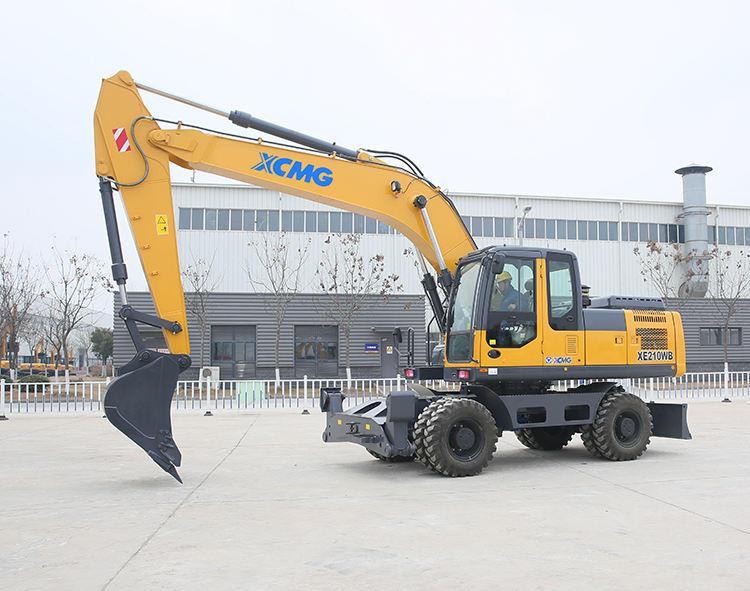

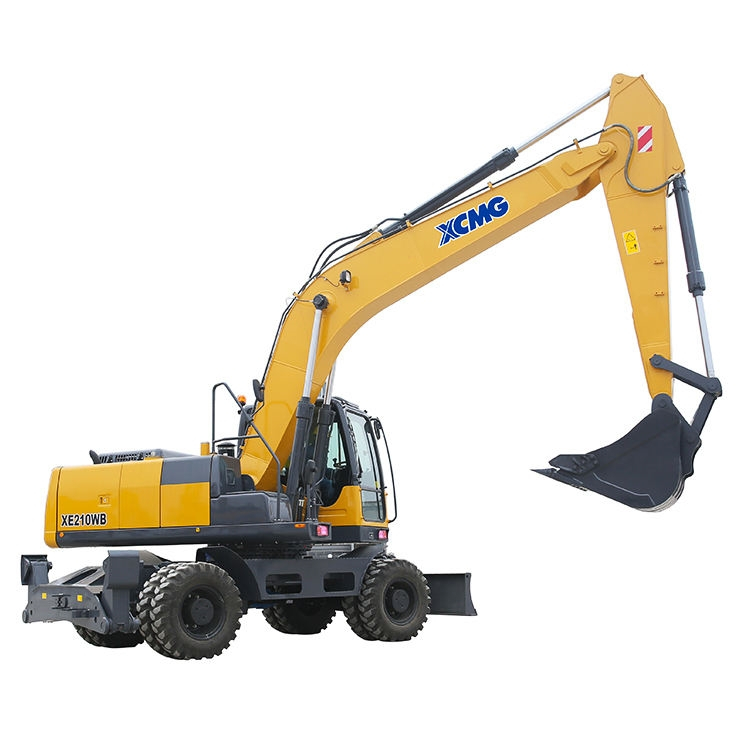

تتميز الحفارة XE210WB بكابينة مريحة، ورؤية ممتازة، وهيكل وقائي. إنه يتوافق مع معايير الانبعاثات البيئية الثانوية. مزودة بمكيف هواء مستورد ذو سعة كبيرة.
ميزة المنتج
مجهزة بمحرك ثلاثي المراحل من الجيل الجديد، مما يوفر أداءً أكثر قوة، واستجابة أسرع، ومستويات ضوضاء أقل، وتقليل استهلاك الوقود، وتعزيز القدرة على التكيف؛
توفر معدات العمل للخدمة الشاقة والأسطوانات الكبيرة قوة حفر استثنائية، مما يؤدي إلى توسيع نطاق العمل وتحسين القدرة على التكيف بشكل عام للمركبة.
يمكن إجراء الصيانة والخدمة على الأرض، مع سهولة الوصول لإجراء عمليات الفحص والاستبدال، مما يجعل الصيانة مريحة؛
يعمل تصميم فتحة السقف الكبيرة وواقي الشمس على تعزيز راحة السائق، بينما يضمن تصميم مكيف الهواء وفتحة التهوية الأوتوماتيكي بالكامل راحة المشغل في مناطق القدم والوجه؛
تعمل المحركات والمراوح منخفضة الضوضاء على تقليل الضوضاء الداخلية بشكل فعال، مما يعزز راحة الماكينة بشكل عام.
المعلمات التقنية
|
نموذج
|
وحدة
|
XE210WB
|
|
الوزن التشغيلي
|
كجم
|
20500
|
|
سعة الدلو
|
م³
|
0.86
|
|
محرك
|
نموذج
|
/
|
QSB7
|
|
عدد الاسطوانات
|
/
|
6
|
|
الطاقة/السرعة المقدرة
|
كيلووات/دورة في الدقيقة
|
135/2050
|
|
الحد الأقصى لعزم الدوران/السرعة
|
نانومتر
|
740/1200
|
|
النزوح
|
ل
|
6.7
|
|
الأداء الرئيسي
|
سرعة السفر (H/L)
|
كم/ساعة
|
31/9.5
|
|
سرعة التأرجح
|
ص / دقيقة
|
13
|
|
القدرة على التدرج
|
°
|
≥30
|
|
قوة حفر الذراع
|
كيلو نيوتن
|
100
|
|
النظام الهيدروليكي
|
المضخة الرئيسية
|
/
|
مضختان مكبستان
|
|
التدفق المقدر
|
لتر/دقيقة
|
2×220
|
|
ضغط صمام الأمان الرئيسي
|
MPa
|
31.4/34.3
|
|
ضغط نظام السفر
|
MPa
|
31.4
|
|
ضغط نظام التأرجح
|
MPa
|
28
|
|
ضغط النظام الطيار
|
MPa
|
3.9
|
|
سعة الزيت
|
سعة خزان الوقود
|
ل
|
305
|
|
سعة الخزان الهيدروليكي
|
ل
|
202
|
|
سعة زيت المحرك
|
ل
|
17.5
|
|
مظهر
|
الطول الإجمالي
|
مم
|
9597
|
|
العرض الإجمالي
|
مم
|
2552
|
|
الارتفاع الإجمالي
|
مم
|
3590
|
|
عرض المنصة
|
مم
|
2490
|
|
العرض الإجمالي للهيكل
|
مم
|
2495
|
|
قاعدة العجلات
|
مم
|
2850
|
|
إزالة ثقل الموازنة
|
مم
|
1250
|
|
نطاق العمل
|
الأعلى. ارتفاع الحفر
|
مم
|
9000
|
|
الأعلى. ارتفاع الإغراق
|
مم
|
7000
|
|
الأعلى. عمق الحفر
|
مم
|
6460
|
|
الحد الأقصى لعمق القطع لمستوى القاع 2240 مم (8 قدم).
|
مم
|
6285
|
|
أقصى عمق للحفر العمودي
|
مم
|
5810
|
|
الأعلى. نصف قطر الحفر
|
مم
|
9840
|
|
دقيقة. نصف قطر التأرجح
|
مم
|
2820
|
|
معيار
|
طول الطفرة
|
مم
|
5700
|
|
طول الذراع
|
مم
|
2900
|
|
سعة الجرافة
|
م³
|
0.86
|
استخدامات المنتج
1. أعمال البناء والصيانة الهندسية للبلديات
مناسبة لوضع خطوط الأنابيب في المناطق الحضرية، وحفر الطرق، وبناء المناظر الطبيعية. تتيح آلية السير المثبتة على الإطارات إمكانية النقل السريع (السرعة القصوى 35 كم/ساعة)، ويحمي تصميم الضغط الأرضي المنخفض الأسطح الإسفلتية، ويلبي التشغيل منخفض الضوضاء (<72 ديسيبل) المتطلبات البيئية، ويتيح التوجيه بالعجلات الأربع تحديد موضع مرن في المساحات الضيقة.
2. المساعدة في بناء الطرق السريعة والجسور
يستخدم لتسوية سدود الطرق السريعة، وحفر أساسات الجسور، وتثبيت المنحدرات. مجهزة بجرافة قياسية سعة 0.86 متر مكعب، مع قوة حفر تبلغ 144 كيلو نيوتن. يضمن نظام التثبيت رباعي الأرجل السلامة أثناء عمليات المنحدرات، كما تتيح وظيفة النقل الجانبي لذراع الرافعة حفرًا دقيقًا للحواف.
3. تشييد المباني وعمليات موقع البناء
مناسبة لحفر الأساسات العقارية، والمشاريع الأرضية الصغيرة، ومناولة المواد. يبلغ الوزن التشغيلي 20.5 طنًا، مع جهاز قياسي للتغيير السريع يدعم التبديل السريع بين الملحقات مثل الكسارات والكلابات. ارتفاع الرفع 6.5 متر يلبي متطلبات التحميل للشاحنات القلابة.
4. إنشاء البنية التحتية الزراعية والحفاظ على المياه
يكمل المهام مثل حفر الخنادق والتجريف وتجديد الأراضي الزراعية. مع نصف قطر دوران لا يقل عن 7.2 متر، فإنه يتكيف مع المسارات الميدانية الضيقة. تعمل الجرافة الاختيارية ذات الفم العريض بسعة 0.6 متر مكعب على تحسين كفاءة تحميل وتفريغ المواد السائبة. يمنع الهيكل الدوار المحكم دخول الغبار والماء، مما يطيل عمر الخدمة.
دليل تشغيل المنتج
التشغيل/الإيقاف الذكي: بعد البداية الباردة، قم بالتوقف في وضع الخمول لمدة 3 دقائق للإحماء، ثم ابدأ التشغيل بمجرد وصول درجة حرارة الزيت الهيدروليكي إلى 40 درجة مئوية. قم بتمكين 'الوضع الاقتصادي' لتحسين خرج الطاقة تلقائيًا وتوفير الطاقة بنسبة 10%.
التشغيل الفعال: السرعة القصوى أثناء النقل على الطرق السريعة ≥35 كم/ساعة؛ قم بتمديد الأرجل الأربعة بالكامل لضمان الثبات؛ تمكين 'وضع الحركة الدقيقة' لإجراء عمليات دقيقة.
معايير السلامة: عند العمل على المنحدرات، يجب تسوية الركائز؛ تفعيل إضاءة LED 360 درجة في الليل؛ مراقبة معلومات إنذار لوحة العدادات في الوقت الحقيقي.
التعليمات
1. سماع صوت هسهسة لتسرب الهواء من مشعب السحب عند التسارع؟
اتصالات فضفاضة أو متشققة في خط السحب من الشاحن التوربيني إلى المبرد الداخلي أو المحرك.
2. تنخفض قوة المحرك بعد استبدال فلتر الهواء؟
تحقق مما إذا كانت مجموعة مرشح الهواء محكمة الغلق أو إذا كان نموذج عنصر المرشح صحيحًا. قد تسبب المرشحات الرديئة مقاومة أكبر للسحب.
3. كيف يمكن تحديد ما إذا كان السائل الهيدروليكي بحاجة إلى الاستبدال؟
طريقة بسيطة: ضع قطرة من السائل القديم على ورق الترشيح. إذا كانت البقعة الداكنة في المركز تحتوي على حلقة انتشار خارجية محددة بوضوح، فهذا يشير إلى مستويات عالية من الشوائب ويتطلب الاستبدال.
4. هل يمكن خلط شحوم التشحيم من ماركات مختلفة؟
محبط بشدة. تحتوي الشحوم ذات العلامات التجارية والدرجات المختلفة على مكثفات وإضافات مختلفة. قد يؤدي الخلط إلى انخفاض الأداء أو التسبب في ردود فعل سلبية.
5. هل يجب إيقاف تشغيل المعدات فورًا بعد تشغيل الخدمة الشاقة لفترة طويلة؟
صحيح. اترك المحرك في وضع الخمول لمدة 3-5 دقائق لضمان التبريد الموحد للشاحن التوربيني والمحرك، مما يمنع حدوث ضرر موضعي بسبب الحرارة الزائدة.
6. ما هي المناطق التي تتطلب اهتمامًا خاصًا بالعزل المائي أثناء تنظيف المعدات؟
المكونات الكهربائية (وحدة التحكم الإلكترونية، وموصلات المستشعر)، ومولد التيار المتردد، ومحرك التشغيل، ومدخل فلتر الهواء، وجميع منافذ تعبئة السوائل.
