مقدمة المنتج

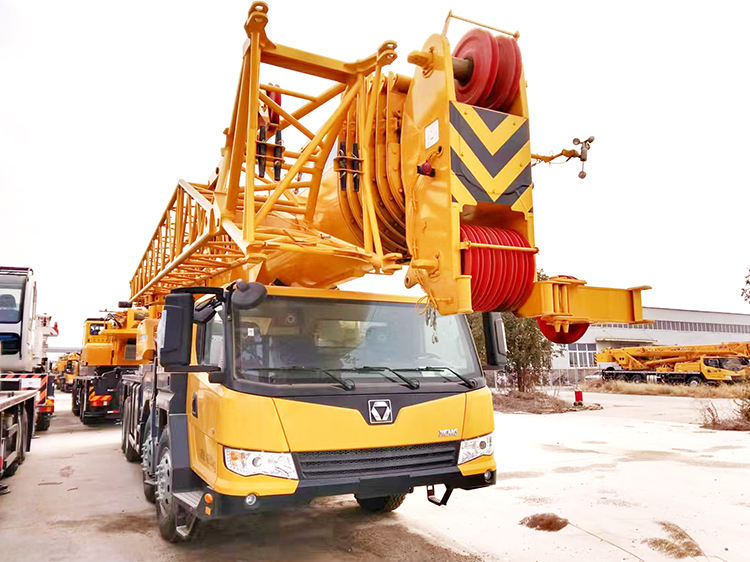

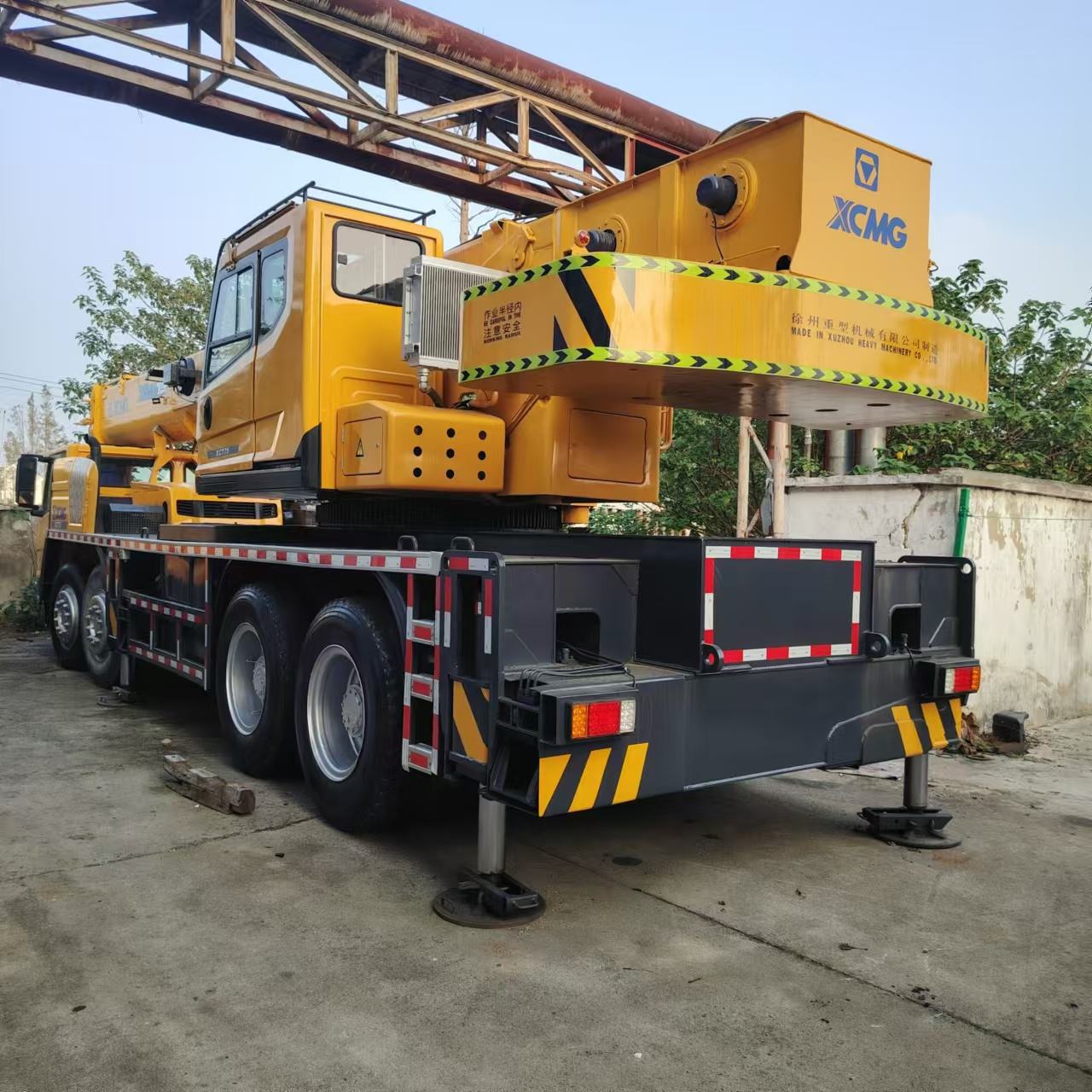

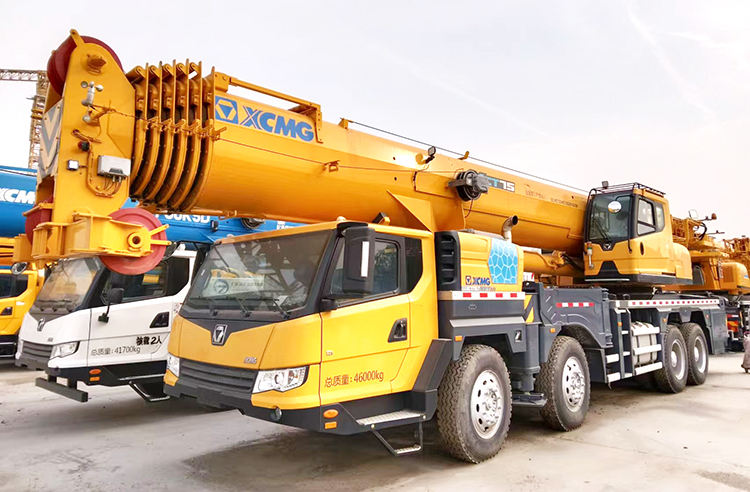

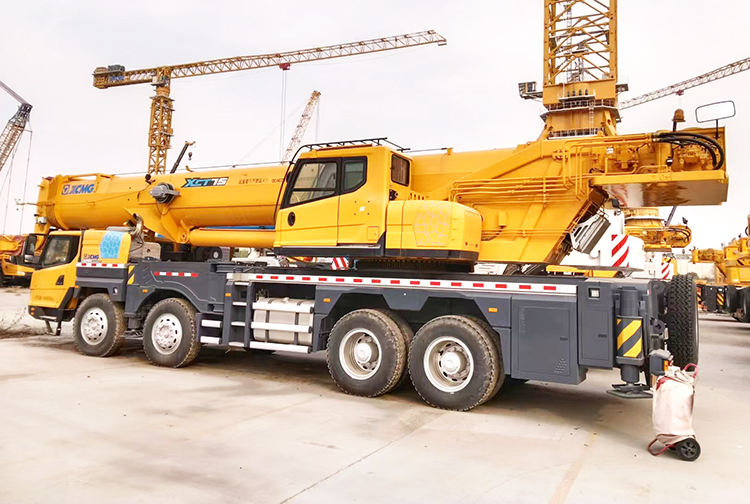

إن XCT75 عبارة عن رافعة شاحنة من فئة 75 طنًا تنتمي إلى خط إنتاج الجيل G. تتميز بتصميم ذراع الرافعة الرئيسية على شكل حرف U مكون من خمسة أقسام بطول 48 مترًا، ويتفوق أداء الرفع الخاص بها على النماذج المماثلة بأكثر من 20%، مع قدرات قوية بشكل خاص في عمليات ذراع الرافعة المتوسطة إلى الطويلة. نظرًا لأنه مزود بنظام هيدروليكي متطور موفر للطاقة وتقنية التحكم في التدفق المنفصل للمضخة المزدوجة، فهو لا يعزز الكفاءة التشغيلية بنسبة 10%-13% فحسب، بل يحقق أيضًا استهلاكًا أقل للوقود بنسبة 15% تقريبًا عبر ظروف العمل الشاملة.
ميزة المنتج
تم اعتماد ذراع الرافعة المكون من 5 أقسام بطول 42 مترًا مع ملف تعريف من النوع U؛
الأداء يأخذ زمام المبادرة بشكل شامل.
يساهم نظام النقل الأمثل الذي تم ابتكاره لأول مرة في الصناعة في تحقيق أداء قوي على الطرق الوعرة واستهلاك منخفض للزيت؛
المعلمات التقنية
|
غرض
|
المعلمة
|
وحدة
|
|
الأعلى. إجمالي قدرة الرفع المقدرة
|
75
|
ر
|
|
دقيقة. نصف قطر العمل المقدر
|
3
|
م
|
|
نصف قطر الدوران عند ذيل القرص الدوار
|
ثقل الموازنة
|
4350
|
مم
|
|
ونش مساعد
|
4545
|
مم
|
|
طفرة القاعدة
|
3175
|
كيلو نيوتن متر
|
|
طفرة ممتدة بالكامل
|
1615
|
كيلو نيوتن متر
|
|
الأعلى. لحظة التحميل
|
طفرة ممتدة بالكامل + الجيب
|
1011
|
كيلو نيوتن متر
|
|
أطول ذراع + ذراع الرافعة (إدراج بصري)
|
647
|
كيلو نيوتن متر
|
|
مدى ذراع الامتداد (ممتد بالكامل)
|
طولية
|
8.45
|
م
|
|
ارتفاع الرافعة
|
طفرة القاعدة
|
12.7
|
م
|
|
طفرة ممتدة بالكامل
|
48
|
م
|
|
طفرة ممتدة بالكامل + الجيب
|
65.0/74 (اختياري)
|
م
|
|
أطول ذراع + ذراع الرافعة (إدراج بصري)
|
74.5
|
كيلو نيوتن متر
|
|
طفرة القاعدة
|
12.4
|
م
|
استخدامات المنتج
1. التعامل مع المواد في محاجر التعدين
يعتبر XCT75 مناسبًا بشكل مثالي لمحاجر التعدين. تعمل قدرة الرفع القوية ونظام الطاقة منخفض السرعة وعزم الدوران العالي على التعامل بسهولة مع تحديات التضاريس المعقدة والأحمال الثقيلة، مما يضمن كفاءة العمليات.
2. البناء الحضري والهندسة البلدية
يتم نشر هذه الرافعة على نطاق واسع في مواقع البناء، ومشاريع التجديد الحضري، ومنشآت خطوط الأنابيب البلدية. ويتكيف تصميمه المدمج والمرن بشكل فعال مع مساحات العمل الحضرية الضيقة، مما يسهل المهام مثل مد الأنابيب ورفع المعدات الصغيرة مع تقليل تعطيل السكان وحركة المرور.
3. مراكز النقل والبنية التحتية واسعة النطاق
يخدم XCT75 مشاريع البنية التحتية الكبرى مثل الموانئ والجسور والطرق السريعة. إن قدرة الرفع القوية وذراع الرافعة الممتد يكمل المهام الحرجة بكفاءة مثل تركيب عوارض كبيرة مسبقة الصنع وهياكل فولاذية، مما يحافظ على الجداول الزمنية للمشروع.
4. المواقع الصناعية ومشاريع الطاقة
في بيئات البتروكيماويات وحقول النفط والتعدين، يقوم XCT75 بتركيب المعدات وفحصها وصيانتها على نطاق واسع. يتيح أدائها الموثوق به والتحكم الدقيق رفع المعدات الثقيلة وتحديد موضعها بشكل آمن وفعال مثل المفاعلات والخزانات.
5. الشروط الخاصة ومتطلبات النقل السريع
يمكن للشاحنة XCT75 نقل جميع أثقال الموازنة القياسية أثناء عمليات النقل لمسافات قصيرة، مما يحقق سرعة سير قصوى تبلغ 90 كم/ساعة وإمكانية صعود قصوى بنسبة 45%. وهذا يجعلها مناسبة للغاية لعمليات الرفع الشاملة التي تتطلب حركة متكررة بين المواقع واستجابة سريعة، مما يعزز الكفاءة التشغيلية بشكل كبير.
دليل تشغيل المنتج
قبل التشغيل، افحص بدقة ثبات الركائز وسلامة معدات الرفع. الحفاظ على الاستواء المطلق للرافعة أثناء التشغيل؛ أي عملية التحميل الزائد ممنوع منعا باتا. قم بتمديد ذراع الرافعة وسحبه بثبات وببطء، مع إيلاء اهتمام خاص للحفاظ على مسافة آمنة من العوائق المحيطة. يجب أن يتم الدوران بسرعة موحدة وثابتة، مع تجنب التوقف أو الانعطاف المفاجئ. افحص بانتظام تآكل الحبال السلكية وحالة توصيلات المكونات الهيكلية. بعد الانتهاء من العمليات، قم بسحب ذراع الرافعة، وتأمين الخطاف، وتسجيل بيانات تشغيل المعدات التفصيلية، وإجراء الصيانة الاحترافية في الموعد المحدد.
التعليمات
1. ما الذي يجب نقله إلى جانب المعدات أثناء التسليم؟
دليل المركبة وسجلات الصيانة والمفاتيح الاحتياطية والملحقات المتخصصة والفلاتر والسوائل الأصلية غير المستخدمة.
2. ما الذي يجعل الملصقات ولوحات الأسماء الموجودة على المعدات غير واضحة أو منفصلة؟
التنظيف المباشر بنفث الماء عالي الضغط أثناء غسل المعدات، أو استخدام مواد التنظيف شديدة التآكل.
3. هل يتم تعتيم شاشة لوحة العدادات مؤقتًا عند تشغيل المكونات الكهربائية عالية الطاقة؟
يشير هذا إلى عدم كفاية سعة البطارية أو تقادمها، حيث تؤدي زيادة المقاومة الداخلية إلى انخفاض مفاجئ في الجهد أثناء تفريغ التيار العالي.
4. لماذا يتطلب عنصر فلتر زيت نظام التحكم في الطيار الاستبدال المتكرر بشكل غير معتاد؟
إما أن يكون مرشح النظام الرئيسي غير فعال، أو أن تلوث الزيت الهيدروليكي يتطور بسرعة كبيرة، مما يسمح للملوثات الدقيقة بالدخول إلى النظام التجريبي.
5. تأخير الإشارة أو انقطاعها في بعض الأحيان أثناء التشغيل عن بعد؟
تحقق من مستوى بطارية جهاز التحكم عن بعد، أو وجود تداخل كهرومغناطيسي قوي قريب، أو ما إذا كان هوائي استقبال الإشارة متصلاً بشكل صحيح.
6. فشل وظيفة الخمول التلقائي للمعدات؟
تحقق مما إذا كان مفتاح كشف الضغط التجريبي أو المستشعر الموجود أسفل عصا التحكم معيبًا، أو إذا تم تعطيل هذه الوظيفة في وحدة التحكم الإلكترونية.
