Introducción del producto

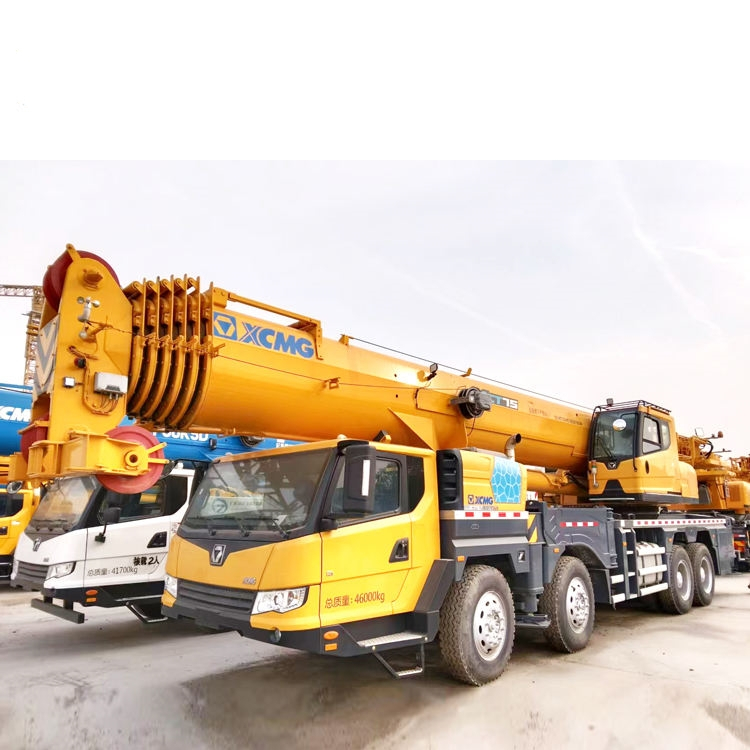

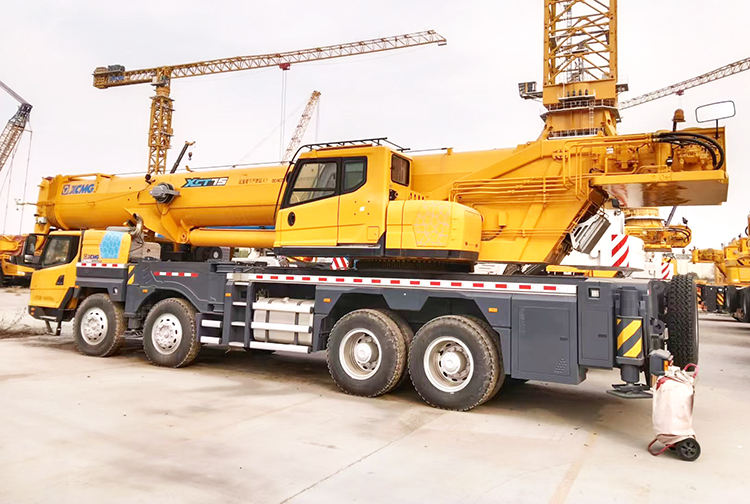

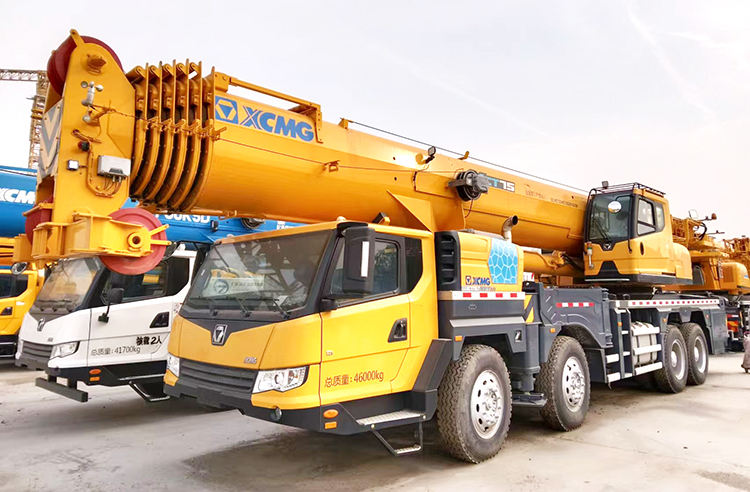

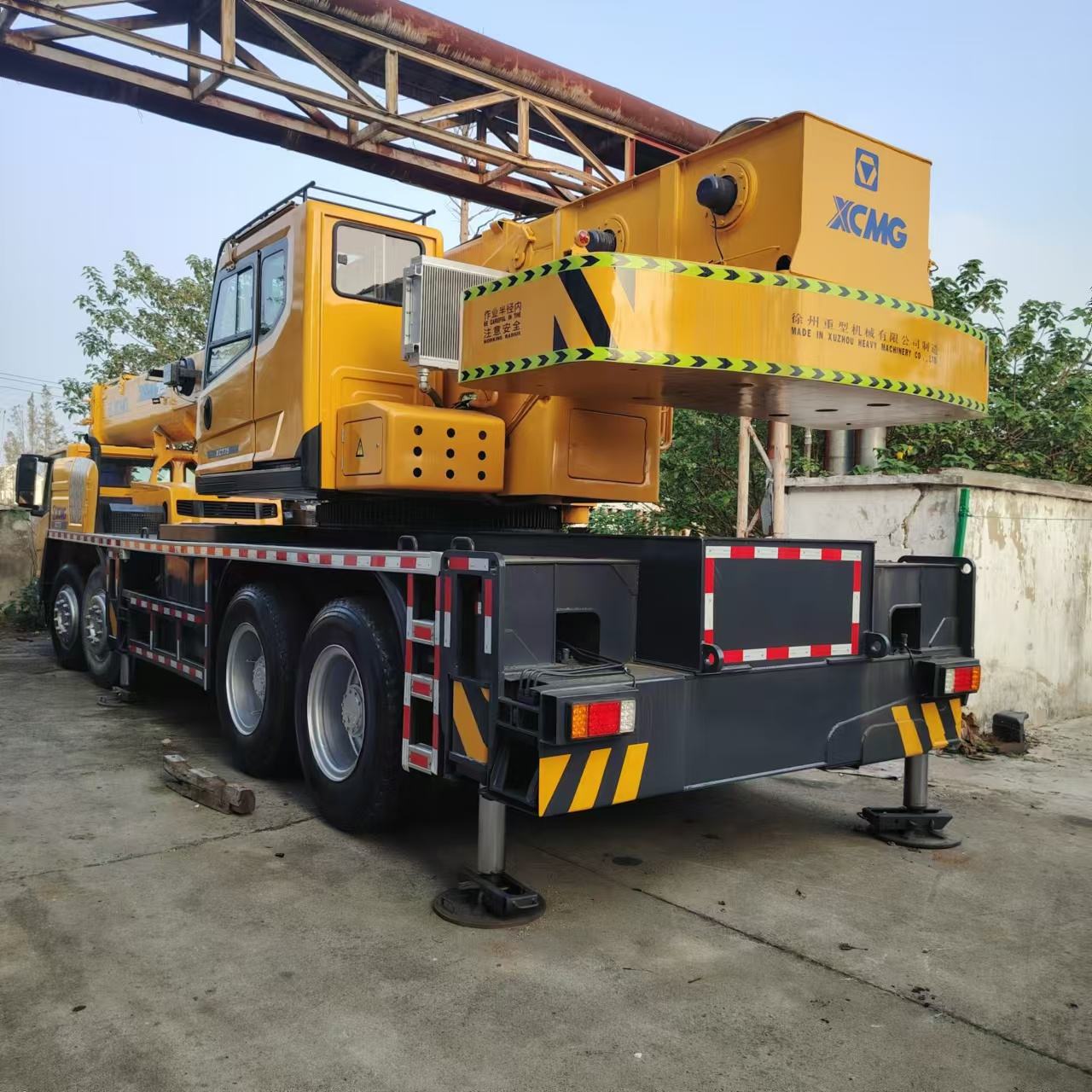

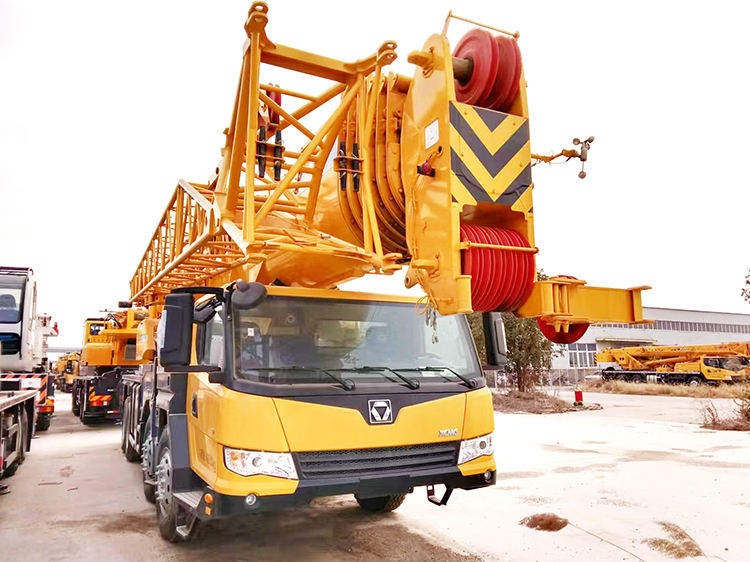

La XCT75 es una grúa sobre camión de 75 toneladas que pertenece a la línea de productos de la generación G. Con un diseño de pluma principal en forma de U de cinco secciones y 48 metros, su rendimiento de elevación supera a los modelos comparables en más de un 20 %, con capacidades particularmente robustas en operaciones de pluma de mediana a larga. Equipado con un sistema hidráulico avanzado de bajo consumo y tecnología de control de flujo dividido de doble bomba, no solo aumenta la eficiencia operativa entre un 10% y un 13%, sino que también logra aproximadamente un 15% menos de consumo de combustible en condiciones de trabajo integrales.
Ventaja del producto
Se adopta una pluma de 5 secciones de 42 m con perfil tipo U;
La actuación toma la delantera de forma integral.
El sistema de transmisión óptimo creado por primera vez en la industria contribuye a un sólido rendimiento todoterreno y un bajo consumo de aceite;
Parámetros técnicos
|
Artículo
|
Parámetro
|
Unidad
|
|
Máx. capacidad de elevación nominal total
|
75
|
t
|
|
Mín. radio de trabajo nominal
|
3
|
metro
|
|
Radio de giro en la cola del plato giratorio
|
Contrapeso
|
4350
|
milímetros
|
|
Cabrestante auxiliar
|
4545
|
milímetros
|
|
auge base
|
3175
|
kN.m
|
|
Pluma completamente extendida
|
1615
|
kN.m
|
|
Máx. momento de carga
|
Pluma completamente extendida + Jib
|
1011
|
kN.m
|
|
La pluma + foque más larga (inserto opcional)
|
647
|
kN.m
|
|
Tramo de estabilizadores (completamente extendido)
|
Longitudinal
|
8.45
|
metro
|
|
Altura del polipasto
|
auge base
|
12.7
|
metro
|
|
Pluma completamente extendida
|
48
|
metro
|
|
Pluma completamente extendida + Jib
|
65,0/74 (opcional)
|
metro
|
|
La pluma + foque más larga (inserto opcional)
|
74.5
|
kN.m
|
|
auge base
|
12.4
|
metro
|
Usos del producto
1. Manejo de Materiales en Canteras Mineras
El XCT75 es ideal para canteras mineras. Su potente capacidad de elevación y su sistema de potencia de baja velocidad y alto par abordan sin esfuerzo terrenos complejos y desafíos de cargas pesadas, garantizando operaciones eficientes.
2. Construcción Urbana e Ingeniería Municipal
Esta grúa se utiliza ampliamente en obras de construcción, proyectos de renovación urbana e instalaciones de tuberías municipales. Su diseño compacto y ágil se adapta eficazmente a espacios de trabajo urbanos reducidos, facilitando tareas como el tendido de tuberías y el levantamiento de equipos pequeños, al tiempo que minimiza las molestias a los residentes y al tráfico.
3. Centros de transporte e infraestructura a gran escala
El XCT75 sirve a importantes proyectos de infraestructura como puertos, puentes y carreteras. Su robusta capacidad de elevación y su pluma extendida completan de manera eficiente tareas críticas, como la instalación de grandes vigas prefabricadas y estructuras de acero, salvaguardando los plazos del proyecto.
4. Sitios industriales y proyectos energéticos
En entornos petroquímicos, petroleros y mineros, el XCT75 realiza instalación, inspección y mantenimiento de equipos a gran escala. Su rendimiento confiable y control preciso permiten izar y posicionar de manera segura y eficiente equipos pesados como reactores y tanques.
5. Condiciones especiales y requisitos de reubicación rápida
El XCT75 puede transportar todos los contrapesos estándar durante traslados de corta distancia, logrando una velocidad de desplazamiento máxima de 90 km/h y una capacidad de ascenso máxima del 45%. Esto lo hace muy adecuado para operaciones de elevación integrales que requieren movimientos frecuentes entre sitios y una respuesta rápida, lo que mejora significativamente la eficiencia operativa.
Guía de funcionamiento del producto
Antes de la operación, inspeccione minuciosamente la estabilidad de los estabilizadores y la integridad del mecanismo de elevación. Mantener la nivelación absoluta de la grúa durante la operación; cualquier operación de sobrecarga está estrictamente prohibida. Extienda y retraiga la pluma de manera constante y lenta, prestando especial atención a mantener una distancia segura de los obstáculos circundantes. La rotación debe realizarse a una velocidad uniforme y constante, evitando paradas o giros bruscos. Inspeccione periódicamente el desgaste del cable y el estado de las conexiones de los componentes estructurales. Después de completar las operaciones, retraiga la pluma, asegure el gancho, registre datos detallados de operación del equipo y realice un mantenimiento profesional según lo programado.
Preguntas frecuentes
1. ¿QUÉ SE DEBE TRANSFERIR JUNTO AL EQUIPO DURANTE LA ENTREGA?
El manual del vehículo, registros de mantenimiento, llaves de repuesto, accesorios especializados y filtros y líquidos originales de fábrica sin usar.
2. ¿QUÉ CAUSA QUE LAS ETIQUETAS Y PLACAS DE IDENTIFICACIÓN DEL EQUIPO SE VUELVAN BORROSAS O SE SEPAREN?
Limpieza directa con chorro de agua a alta presión durante el lavado de equipos, o el uso de agentes de limpieza altamente corrosivos.
3. ¿LA PANTALLA DEL PANEL DE INSTRUMENTOS SE Atenúa momentáneamente CUANDO FUNCIONAN COMPONENTES ELÉCTRICOS DE ALTA POTENCIA?
Esto indica una capacidad insuficiente de la batería o envejecimiento, donde el aumento de la resistencia interna provoca una caída repentina de voltaje durante la descarga de alta corriente.
4. ¿POR QUÉ EL ELEMENTO DEL FILTRO DE ACEITE DE CONTROL DEL PILOTO REQUIERE UN REEMPLAZO INUSUALMENTE FRECUENTE?
O el filtro del sistema principal es ineficiente o la contaminación del aceite hidráulico progresa demasiado rápido, permitiendo que contaminantes finos ingresen al sistema piloto.
5. ¿RETRASOS O INTERRUPCIONES OCASIONALES DE LA SEÑAL DURANTE LA OPERACIÓN REMOTA?
Verifique el nivel de batería del control remoto, la presencia de fuertes interferencias electromagnéticas cercanas o si la antena receptora de señal está conectada correctamente.
6. ¿FALLA LA FUNCIÓN DE INACTIVIDAD AUTOMÁTICA DEL EQUIPO?
Verifique si el interruptor de detección de presión piloto o el sensor debajo del joystick están defectuosos o si esta función se ha desactivado en la ECU.
