Introducción del producto

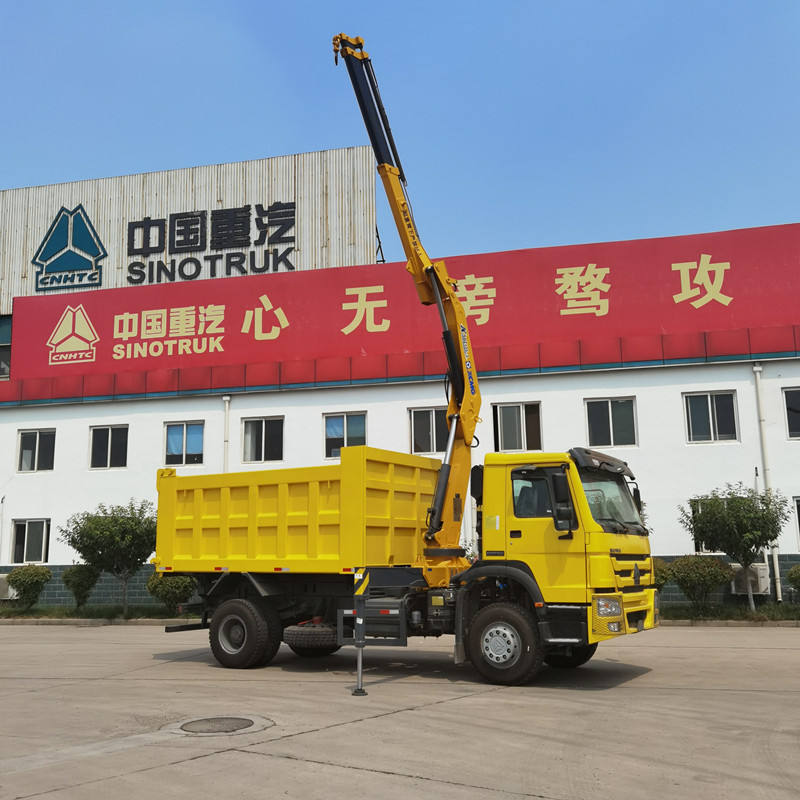

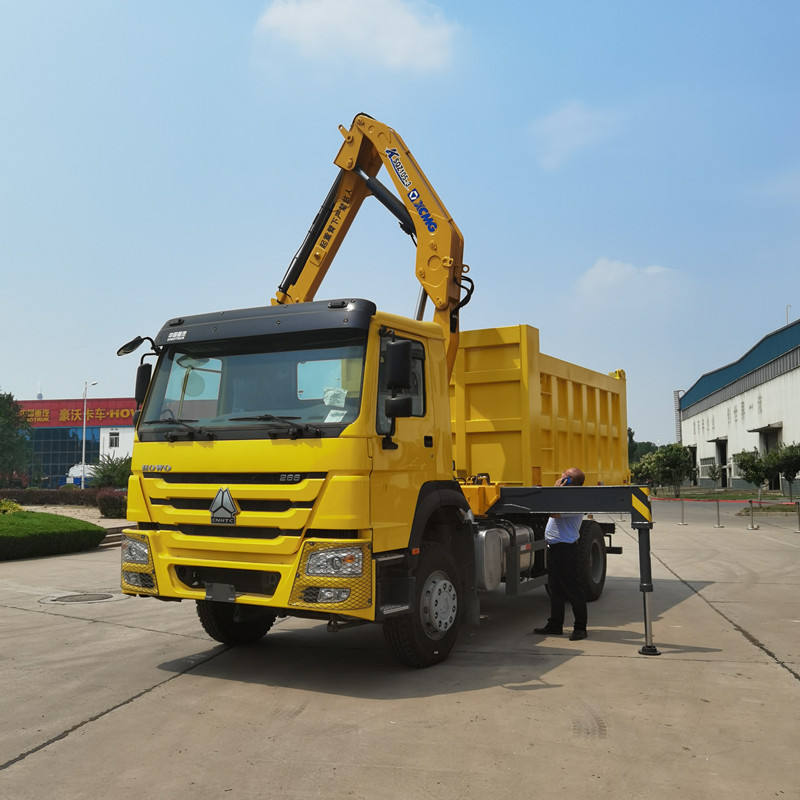

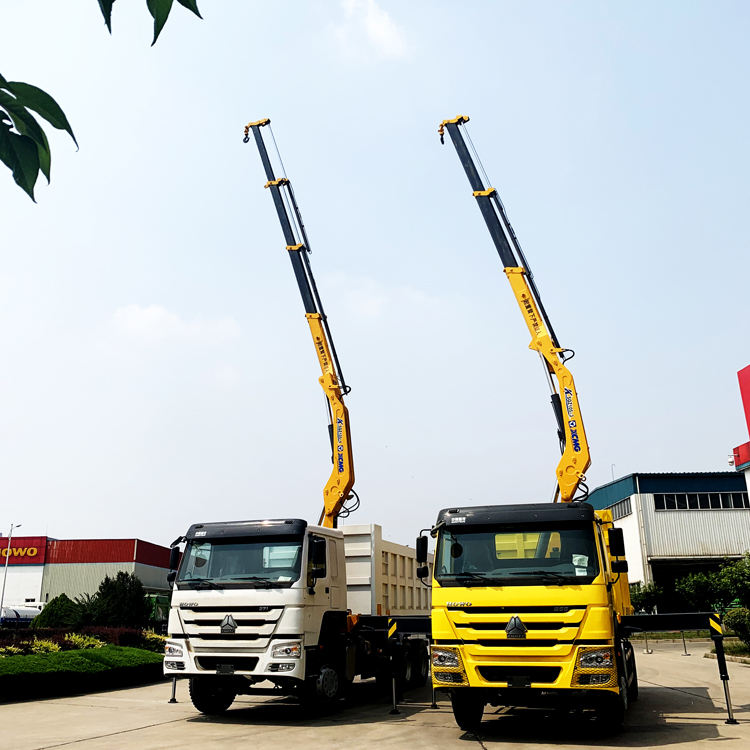

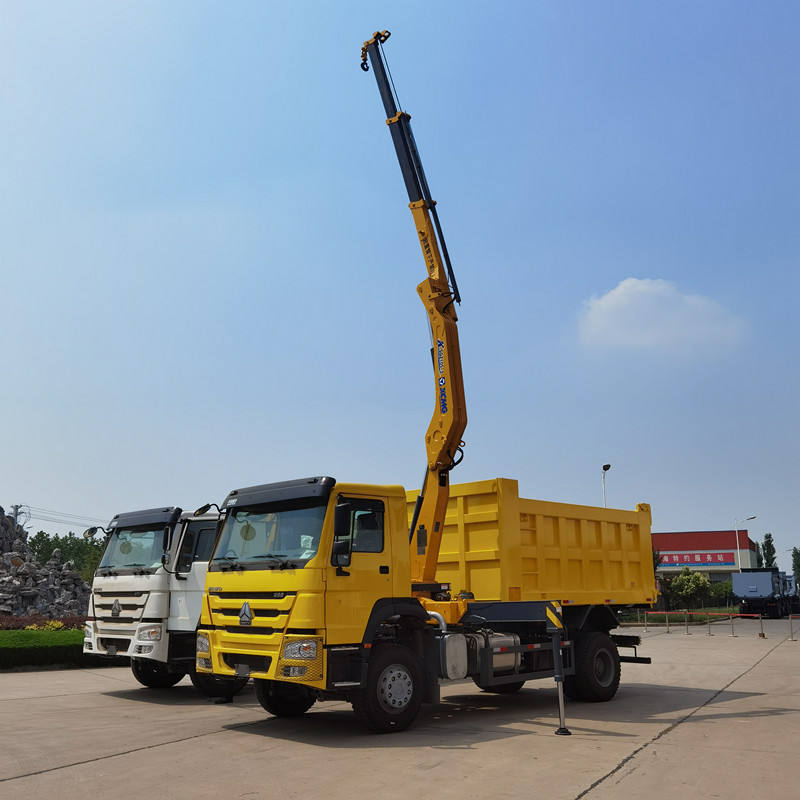

La nueva generación de grúas de carga tipo articulado 5T, pequeñas y livianas, con un momento de elevación máximo de 105 kN·m, un rango de trabajo máximo de 8,3 m y un ángulo de rotación de 420°, la seguridad de la operación mejora enormemente porque está equipada con un sistema de alarma.
Ventaja del producto
1. Sistema de advertencia: mientras la grúa de carga está funcionando, la luz de precaución en la pata sigue brillando para recordar a las personas y al vehículo que se encuentra alrededor. Evite accidentes y garantice la seguridad.
2. Extensión del estabilizador: la estructura anidada de una sola cavidad no solo garantiza la extensión de las patas sino que también reduce el espacio de instalación y el peso de la grúa.
3. Mecanismo de nivelación del cilindro de extensión: este mecanismo puede llevar a cabo la regulación de nivel para el cilindro de extensión, evitar el fenómeno de que el cilindro no esté paralelo a la pluma que surge de un error de mecanizado de la pluma o la distorsión de la estructura después de un trabajo prolongado, mejora la apariencia externa del producto y la tensión en el cilindro.
4. Rotación del cilindro de cremallera de gran ángulo: rotación del cilindro de cremallera, fácil de reparar y mantener, más económico y práctico, el ángulo de rotación puede alcanzar hasta 420 °.
Parámetros técnicos
| Artículo |
Unidad |
Parámetro |
| Momento máximo de elevación |
kN·m |
100 |
| Capacidad máxima de elevación |
kilos |
4000 |
| Alcance hidráulico máx. |
metro |
11 |
| Propagación del estabilizador |
metro |
4.51 |
| Ángulo de giro |
° |
360°continuar |
Usos del producto
1. Infraestructura Urbana y Mantenimiento Municipal
El SQZ105-3 es ideal para operaciones con espacio limitado, como sitios de construcción urbana, redes de tuberías municipales y proyectos de renovación en áreas residenciales antiguas. Su diseño compacto y capacidades operativas flexibles permiten tareas que incluyen el tendido de tuberías, el levantamiento de equipos pequeños y la jardinería, minimizando efectivamente las interrupciones en la vida diaria y el tráfico.
2. Ingeniería de transporte y respuesta a emergencias
Este equipo respalda el mantenimiento rutinario de carreteras y puentes, operaciones de rescate de emergencia, recuperación de vehículos en accidentes de tránsito y eliminación de obstáculos. Su excelente maniobrabilidad y capacidad de despliegue rápido garantizan respuestas oportunas a emergencias, salvaguardando el flujo de tráfico y la seguridad.
3. Traslado Logístico y Manejo de Carga
El SQZ105-3 facilita las operaciones de carga, descarga y transferencia de materiales en puertos, terminales, parques logísticos y almacenes de fábrica. Su estructura de brazo plegable ofrece ventajas en operaciones de cruce de obstáculos y puede satisfacer diversas demandas de carga/descarga en diferentes ubicaciones mediante 'transferencia de carga a larga distancia', mejorando la eficiencia logística.
4. Construcción de energía y operaciones aéreas
En la industria eléctrica, esta grúa permite izar postes de servicios públicos, reemplazar transformadores, mantener líneas aéreas e inspecciones aéreas. Su ángulo de giro de 420° mejora la flexibilidad operativa y se adapta a los requisitos de construcción en múltiples ángulos.
5. Industrias especializadas y sitios únicos
El SQZ105-3 también sirve en ingeniería de campo, aeropuertos y zonas industriales específicas para tareas de instalación y mantenimiento de equipos. Su sistema de alarma mejora significativamente la seguridad operativa al prevenir accidentes.
Guía de funcionamiento del producto
Antes de la operación, verifique que los estabilizadores estén completamente extendidos y asegúrese de que el suelo sea sólido. Mantenga el vehículo nivelado durante la operación y nunca lo sobrecargue. Pliegue la pluma suave y lentamente, manteniendo una distancia segura de los obstáculos circundantes. Gire lentamente y a una velocidad constante, evitando paradas o giros bruscos. Inspeccione periódicamente el cable metálico en busca de desgaste. Después de completar la tarea, retraiga la pluma, asegure el gancho y mantenga registros diarios de mantenimiento del equipo.
Preguntas frecuentes
1. ¿VIRUTAS DE METÁLICO BRILLANTES EN ACEITE DE MOTOR DRENADO?
¡Advertencia severa! El desgaste interno anormal del motor requiere inspección y reparación inmediatas.
2. ¿PERNOS DE LA PLACA DE PISTA FRACTURADOS EN LA CABEZA?
Una precarga insuficiente del perno provocó una fractura por fatiga bajo cargas alternas.
3. ¿MÚLTIPLES LUCES DE FALLA DE OCASIONAL DISPARAN FALSAS ALARMAS SIMULTÁNEAMENTE?
Las conexiones a tierra flojas o corroídas en el sistema eléctrico del vehículo causan interferencias de modo común.
4. ¿DIFERENCIA SIGNIFICATIVA EN EL RUIDO DEL SISTEMA HIDRÁULICO ENTRE CONDICIONES DE MOTOR FRÍO Y CALIENTE?
Normal. Las condiciones del motor frío aumentan la viscosidad del aceite, elevando la resistencia de succión de la bomba y provocando ruido de cavitación. Después del calentamiento, la viscosidad se normaliza y el ruido se origina principalmente por la fricción mecánica y el flujo de fluido.
5. ¿EL EQUIPO MUESTRA MOVIMIENTOS NO LINEALES DURANTE MICROOPERACIONES PRECISAS?
Malas características de regulación de flujo en el sistema de control piloto o desgaste en la sección de microcontrol de la válvula de carrete. Requiere depuración o reemplazo de la válvula de control maestra.
6. ¿EL MAZO DE CABLEADO MUESTRA DESGASTE Y CORTOCIRCUITOS AL PASAR A TRAVÉS DE AGUJEROS METÁLICOS?
Faltan o están desinstalados ojales protectores de goma, lo que permite que los bordes metálicos corten el aislamiento del arnés.
