مقدمة المنتج

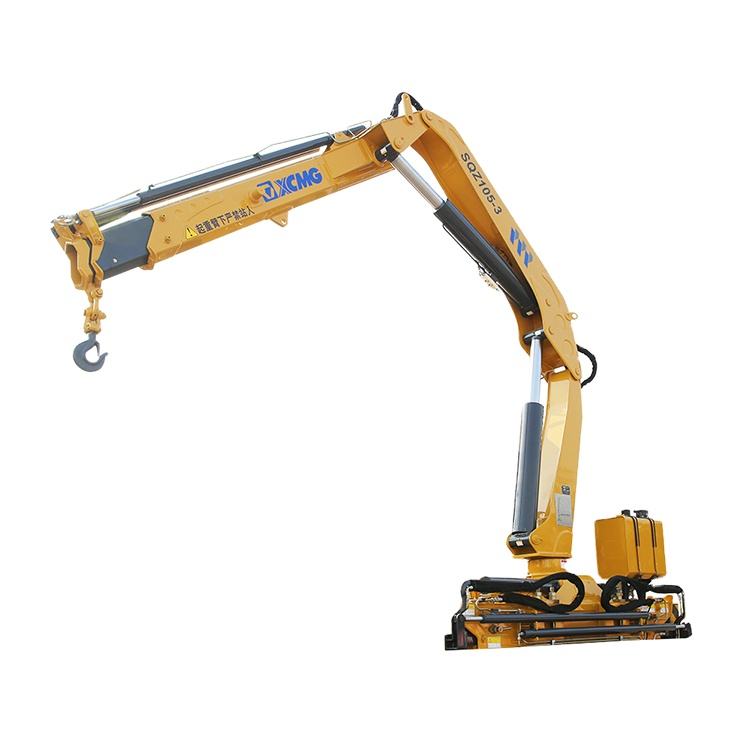

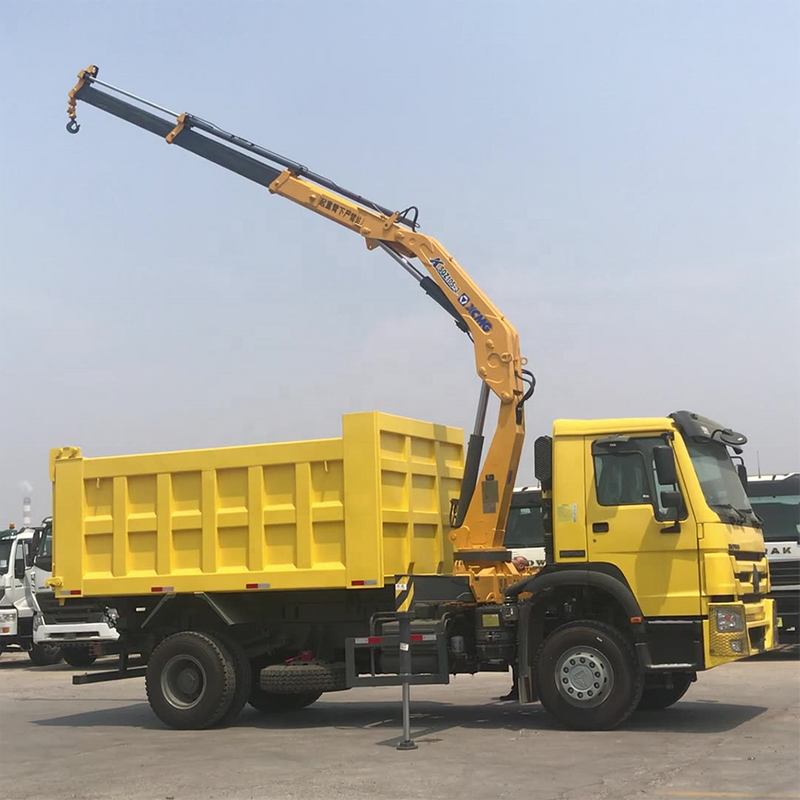

الجيل الجديد من الرافعات الصغيرة والخفيفة من النوع المفصلي 5T، مع أقصى لحظة رفع تبلغ 105 كيلو نيوتن · م، وأقصى نطاق عمل يبلغ 8.3 مترًا وزاوية دوران تبلغ 420 درجة، تم تحسين سلامة التشغيل بشكل كبير لأنها مجهزة بنظام إنذار.
ميزة المنتج
1. نظام التحذير: أثناء عمل الرافعة، يستمر ضوء التحذير الموجود على الساق في التألق لتذكير الأشخاص والمركبات المحيطة. تجنب الحوادث وضمان السلامة.
2. تمديد المثبت: هيكل التعشيش ذو التجويف الفردي لا يضمن فقط امتداد الساق ولكن أيضًا يقلل من مساحة التثبيت ووزن الرافعة.
3. آلية تسوية أسطوانة التمديد: هذه الآلية يمكن أن تنفذ تنظيم المستوى لأسطوانة التمديد، وتجنب ظاهرة عدم توازي الأسطوانة مع ذراع الرافعة التي تنشأ من خطأ التصنيع لذراع الرافعة أو تشويه الهيكل بعد العمل طويل الأمد، وتحسين المظهر الخارجي للمنتج والضغط على الأسطوانة.
4. دوران أسطوانة الرف ذو الزاوية الكبيرة: دوران أسطوانة الرف، سهل الإصلاح والصيانة، أكثر اقتصادا وعملية، يمكن أن تصل زاوية الدوران إلى 420 درجة.
المعلمات التقنية
| غرض |
وحدة |
المعلمة |
| أقصى لحظة رفع |
كيلو نيوتن · م |
100 |
| قدرة الرفع القصوى |
كجم |
4000 |
| الحد الأقصى للتوعية الهيدروليكية |
م |
11 |
| انتشار المثبت |
م |
4.51 |
| زاوية الدوران |
° |
360 درجة مستمرة |
استخدامات المنتج
1. البنية التحتية الحضرية والصيانة البلدية
يعتبر SQZ105-3 مناسبًا بشكل مثالي للعمليات ذات المساحة المحدودة مثل مواقع البناء الحضرية وشبكات خطوط الأنابيب البلدية ومشاريع التجديد في المناطق السكنية القديمة. يتيح تصميمه المدمج وقدراته التشغيلية المرنة أداء المهام بما في ذلك مد خطوط الأنابيب، ورفع المعدات الصغيرة، وتنسيق الحدائق، مما يقلل بشكل فعال من تعطيل الحياة اليومية وحركة المرور.
2. هندسة النقل والاستجابة للطوارئ
تدعم هذه المعدات الصيانة الروتينية للطرق والجسور، وعمليات الإنقاذ في حالات الطوارئ، واستعادة المركبات في حوادث المرور، وإزالة العوائق. وتضمن قدرتها الممتازة على المناورة وقدرتها على النشر السريع الاستجابة في الوقت المناسب لحالات الطوارئ، مما يحافظ على تدفق حركة المرور والسلامة.
3. النقل اللوجستي ومناولة البضائع
يسهل SQZ105-3 عمليات تحميل المواد وتفريغها ونقلها في الموانئ والمحطات الطرفية والمجمعات اللوجستية ومستودعات المصانع. يوفر هيكل الذراع القابل للطي مزايا في عمليات عبور العوائق ويمكنه تلبية متطلبات التحميل/التفريغ المتنوعة عبر المواقع من خلال 'نقل البضائع لمسافات طويلة'، مما يعزز الكفاءة اللوجستية.
4. إنشاءات الطاقة والعمليات الجوية
في صناعة الطاقة، تدعم هذه الرافعة رفع أعمدة المرافق، واستبدال المحولات، وصيانة الخطوط الهوائية، والفحص الجوي. تعمل زاوية الدوران البالغة 420 درجة على تعزيز المرونة التشغيلية، وتلبية متطلبات البناء في زوايا متعددة.
5. الصناعات المتخصصة والمواقع الفريدة
يعمل SQZ105-3 أيضًا في الهندسة الميدانية والمطارات والمناطق الصناعية المحددة لمهام تركيب المعدات وصيانتها. يعمل نظام الإنذار الخاص به على تحسين السلامة التشغيلية بشكل كبير عن طريق منع وقوع الحوادث.
دليل تشغيل المنتج
قبل التشغيل، تأكد من تمديد الركائز بالكامل وتأكد من صلابة الأرض. حافظ على مستوى المركبة أثناء التشغيل ولا تفرط في تحميلها أبدًا. قم بطي ذراع الرافعة بسلاسة وببطء، مع الحفاظ على مسافة آمنة من العوائق المحيطة. قم بالتدوير ببطء وبسرعة ثابتة، وتجنب التوقف أو الانعطاف المفاجئ. افحص الحبل السلكي بانتظام بحثًا عن التآكل. بعد إكمال المهمة، قم بسحب ذراع الرافعة، وتأمين الخطاف، والاحتفاظ بسجلات صيانة المعدات اليومية.
التعليمات
1. نشارة معدنية لامعة في زيت المحرك المصفى؟
تحذير شديد! يتطلب التآكل الداخلي غير الطبيعي للمحرك إجراء فحص وإصلاح فوري.
2. مسامير لوحة المسار مكسورة في الرأس؟
تسبب التحميل المسبق غير الكافي للمسمار في كسر الكلال تحت الأحمال المتناوبة.
3. أضواء الأعطال المتعددة تؤدي في بعض الأحيان إلى إطلاق إنذارات كاذبة في وقت واحد؟
تتسبب التوصيلات الأرضية المفكوكة أو المتآكلة في النظام الكهربائي للسيارة في حدوث تداخل في الوضع الشائع.
4. هل يوجد فرق كبير في ضجيج النظام الهيدروليكي بين ظروف المحرك الباردة والساخنة؟
طبيعي. تزيد ظروف المحرك البارد من لزوجة الزيت، مما يزيد من مقاومة شفط المضخة ويسبب ضوضاء التجويف. بعد التسخين، تعود اللزوجة إلى طبيعتها، مع نشوء الضوضاء في المقام الأول من الاحتكاك الميكانيكي وتدفق السوائل.
5. تعرض المعدات حركات متشنجة وغير خطية أثناء العمليات الدقيقة الدقيقة؟
ضعف خصائص تنظيم التدفق في نظام التحكم التجريبي، أو تآكل قسم التحكم الجزئي في الصمام التخزيني. يتطلب تصحيح الأخطاء أو استبدال صمام التحكم الرئيسي.
6. تظهر أسلاك التوصيل التآكل والدوائر القصيرة حيث تمر عبر الثقوب المعدنية؟
حلقات الحماية المطاطية مفقودة أو غير مثبتة، مما يسمح للحواف المعدنية بقطع عزل الحزام.
