Introducción del producto
Equipado con dos modos de sin carga en alta velocidad y con carga en baja velocidad para lograr el cambio automático para viajar con carga en alta velocidad, función de protección de sobrecarga para garantizar la seguridad para viajar con carga. Función de cambio automático de dirección de avance/retroceso, sin cambiar la dirección de la dirección, para humanizar más la operación. Uso de tecnología mixta de abatimiento hacia abajo, para garantizar no solo una caída suave por gravedad sino también una caída dinámica rápida, para una operación que ahorra energía, es estable, rápida y eficiente.
Ventaja del producto

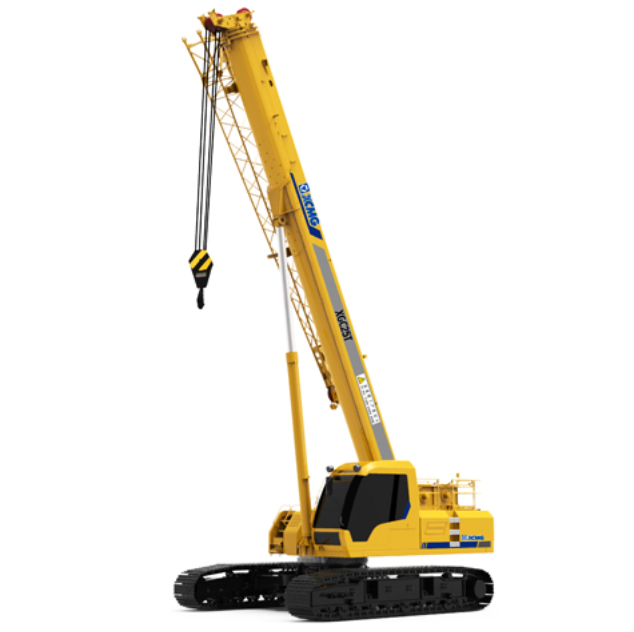

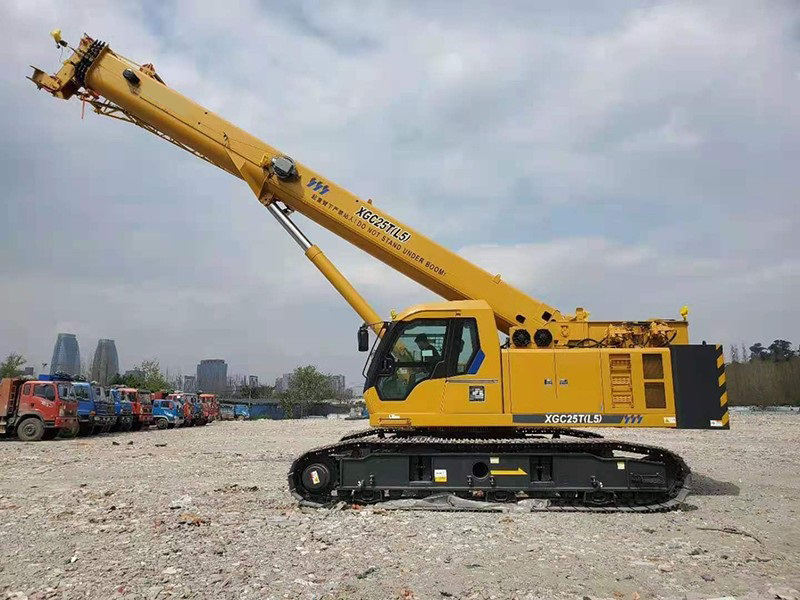

Grúa telescópica sobre orugas pequeña de 25 toneladas XGC25T, pluma telescópica de 4 secciones, longitud de pluma completamente extendida de 33 m, longitud de pluma de 8,15 m, cumple con todos los radios de trabajo en el rango de longitud de pluma.
La grúa telescópica sobre orugas XGC25T tiene un diseño de transporte integrado sin desmontaje, lo que ahorra enormemente en costos de transporte. (ancho de transporte 2,95 m, peso de transporte ≤ 34,9 t).
La oruga extensible cumple con los requisitos de los trabajos de elevación con alta estabilidad y también cumple con los requisitos de transporte para las dimensiones del contorno de la grúa.
XGC25T tiene un diseño de transporte integrado sin desmontaje, lo que ahorra en gran medida los costos de transporte. (ancho de transporte 2,95 m, peso de transporte ≤ 34,9 t).
Parámetros técnicos
|
Elementos
|
Unidad
|
Valor del parámetro
|
|
Grúa de longitud completa
|
milímetros
|
12805
|
|
Grúa de ancho completo
|
milímetros
|
4200/2950
|
|
Grúa de altura completa
|
milímetros
|
3035
|
|
Distancia central entre rodillo activo y pasivo
|
milímetros
|
4330
|
|
Ancho de la zapata
|
milímetros
|
700
|
|
Masa total en estado de viaje
|
kilos
|
34960
|
|
Velocidad de desplazamiento con carga vacía
|
kilómetros por hora
|
2.6
|
|
Velocidad de desplazamiento con carga completa
|
kilómetros por hora
|
1.5
|
|
Mín. distancia desde el suelo
|
milímetros
|
357
|
|
Máx. capacidad de ascenso
|
%
|
45
|
|
Presión del suelo
|
MPa
|
0.06
|
|
Ruido de oído
|
A
|
80
|
|
modelo de motor
|
-
|
QSB6.7
|
|
Potencia nominal del motor
|
kilovatios
|
142
|
|
Velocidad de revolución nominal del motor
|
rpm
|
1800
|
|
Estándar de emisión del motor.
|
-
|
Etapa IIIA de la UE
|
|
Capacidad del tanque hidráulico
|
l
|
400
|
|
Capacidad del tanque de combustible
|
l
|
450
|
|
Máx. peso total de elevación nominal
|
t
|
25
|
|
Mín. radio nominal
|
metro
|
3
|
|
Máx. momento de carga de elevación - pluma básica
|
kN·m
|
970
|
|
Máx. momento de carga de elevación --máx. auge
|
kN·m
|
576
|
|
Altura de elevación: pluma básica
|
metro
|
9.9
|
|
Altura de elevación--máx. pluma principal
|
metro
|
32.3
|
|
altura de elevación--máx. pluma principal + foque
|
metro
|
39.8
|
|
Longitud del brazo de elevación: brazo básico
|
metro
|
10.6
|
|
Longitud del brazo de elevación: máx. pluma principal
|
metro
|
33
|
|
Longitud del brazo de elevación: máx. pluma principal+pluma
|
metro
|
41.15
|
|
Ángulo de instalación del brazo
|
°
|
0,15,30
|
|
Tiempo de elevación del brazo principal
|
s
|
48
|
|
Tiempo de extensión total del brazo principal
|
s
|
56
|
|
Máx. velocidad de giro
|
rpm
|
2.5
|
|
Velocidad de elevación (carga vacía, cuarta capa) sistema de elevación principal
|
m/min
|
140
|
|
Sistema de elevación auxiliar de velocidad de elevación (carga vacía, cuarta capa)
|
m/min
|
140
|
Usos del producto

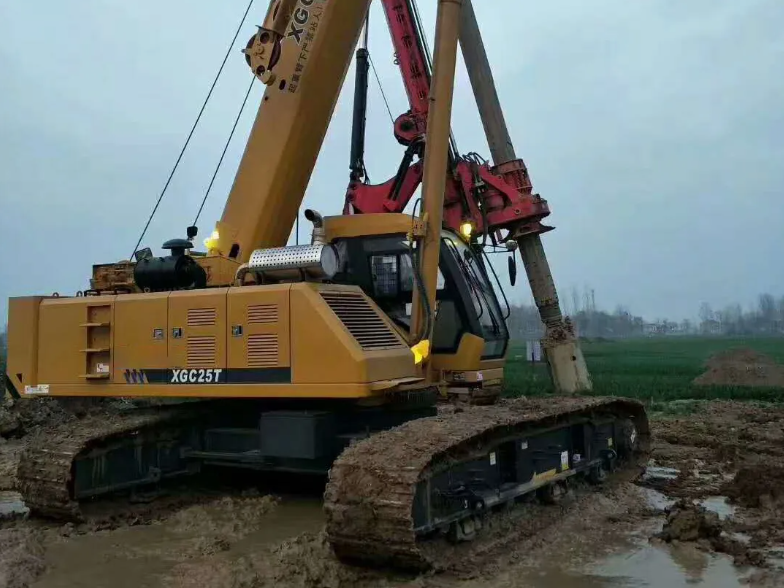

1. Obras de Construcción y Proyectos Urbanos
Ampliamente utilizado en sitios de construcción para hincado de pilotes, instalación de estructuras de acero, demolición de interiores y construcción de metros. El diseño de su pluma telescópica y su carrocería compacta (peso de transporte de solo 34,96 toneladas) permiten un funcionamiento flexible en entornos urbanos confinados y con altura restringida, como lo demuestra su excelente desempeño en la construcción de una importante sede de conferencias internacionales en Hangzhou.
2. Operaciones de Minería y Canteras
Ideal para levantar y transportar minerales, piedras y componentes de equipos pesados en entornos de minería y canteras. Su robusto chasis sobre orugas y su formidable capacidad todoterreno (funciona sin estabilizadores) maneja sin esfuerzo terrenos mineros accidentados, aunque la nivelación del suelo y el mantenimiento del equipo requieren atención.
3. Puentes, túneles y espacios confinados
Ideal para entornos sin pavimentar y con altura restringida, como interiores de puentes, construcción de túneles y bodegas de barcos. Su movilidad de carga y su giro estable garantizan operaciones de elevación seguras y eficientes dentro de espacios cerrados.

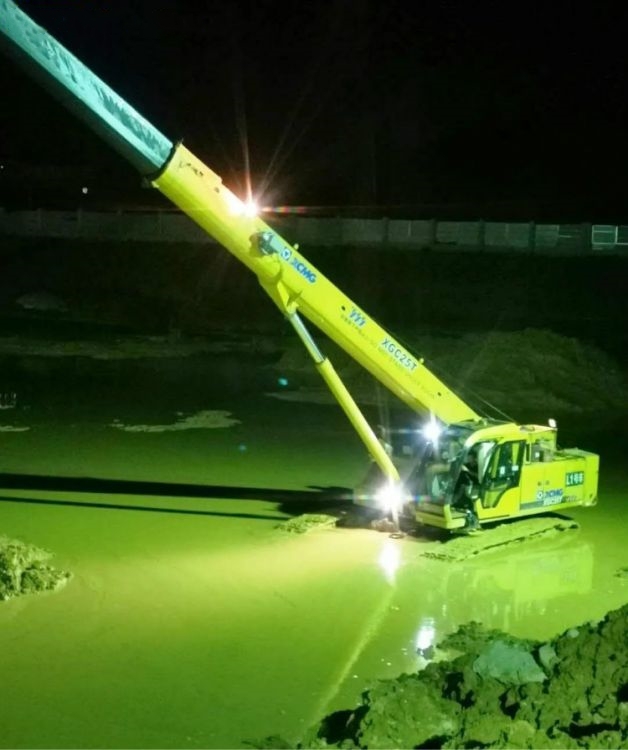

4. Terrenos difíciles y entornos especiales
Demuestra ventajas únicas en desiertos, pantanos, sitios fangosos y resbaladizos e incluso playas arenosas. Su sistema de desplazamiento tipo oruga y sus placas de oruga laminadas corrugadas, similares a las utilizadas en las excavadoras, brindan tracción y movilidad excepcionales.
Guía de funcionamiento del producto
El funcionamiento del XGC25T debe cumplir estrictamente con las regulaciones. Antes de la operación, asegúrese de que el suelo sea sólido y nivelado, y que la presión del suelo cumpla con los requisitos. Monitoree continuamente el indicador de momento de carga (LMI) durante la operación; La sobrecarga está estrictamente prohibida. Controle los movimientos de la pluma suavemente a través de la consola de control, observando la adaptabilidad del chasis sobre orugas a terrenos accidentados, lo que permite viajar bajo carga. Las operaciones de elevación requieren personal de señales dedicado para garantizar que la carga esté sujeta de forma segura y libre de personal. Después de la operación, retraiga completamente la pluma y realice un mantenimiento regular. Los operadores deben tener una certificación válida.
Preguntas frecuentes
1. ¿QUÉ PRECAUCIONES DEBEN TOMARSE AL OPERAR EN AMBIENTES MARINOS O CORROSIVOS?
Se debe seleccionar equipo apto para uso marítimo o aplicar un tratamiento anticorrosión adicional. Después de la operación, enjuague rápidamente los depósitos de sal del equipo con agua dulce y realice inspecciones más frecuentes de los componentes estructurales y los mazos de cables.
2. ¿QUÉ REQUISITOS SE APLICAN AL OPERAR EN AMBIENTES INFLAMABLES O EXPLOSIVOS?
Se debe utilizar equipo especializado a prueba de explosiones, con sistemas eléctricos y de escape especialmente tratados para evitar la generación de chispas.
3. ¿CÓMO SE DEBEN PROTEGER LOS SISTEMAS ELÉCTRICOS DURANTE LA LIMPIEZA DE LA MÁQUINA?
Evite el lavado directo con chorro de agua a alta presión de componentes eléctricos como el interior de la cabina, sensores, conectores del mazo de cables, cajas de fusibles y ECU para evitar cortocircuitos.
4. ¿CUÁL ES LA SECUENCIA CORRECTA PARA CONECTAR Y DESCONECTAR BATERÍAS?
Al desconectar, retire primero el terminal negativo (-) y luego el terminal positivo (+). Al realizar la conexión, conecte primero el terminal positivo (+), seguido del terminal negativo (-).
5. ¿QUÉ DEBE HACER SI SE PRODUCE RUIDO ANORMAL O VIBRACIÓN DURANTE LA OPERACIÓN?
Detenga inmediatamente la operación e investigue la fuente del ruido/vibración. Las posibles causas incluyen componentes sueltos, daños en los cojinetes, entrada de aire en el sistema hidráulico o grietas estructurales. Se requiere diagnóstico profesional.
6. ¿QUÉ SE DEBE HACER SI OCURRE UNA FALLA NO RESUELTA?
Detenga la operación inmediatamente, registre el código de falla y los síntomas y comuníquese con una estación de servicio posventa autorizada de XCMG para que lo maneje personal de mantenimiento profesional.
