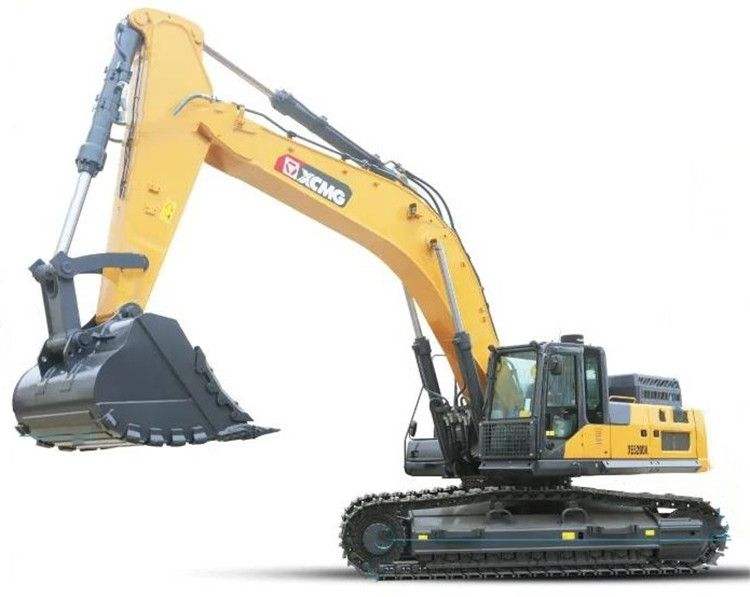

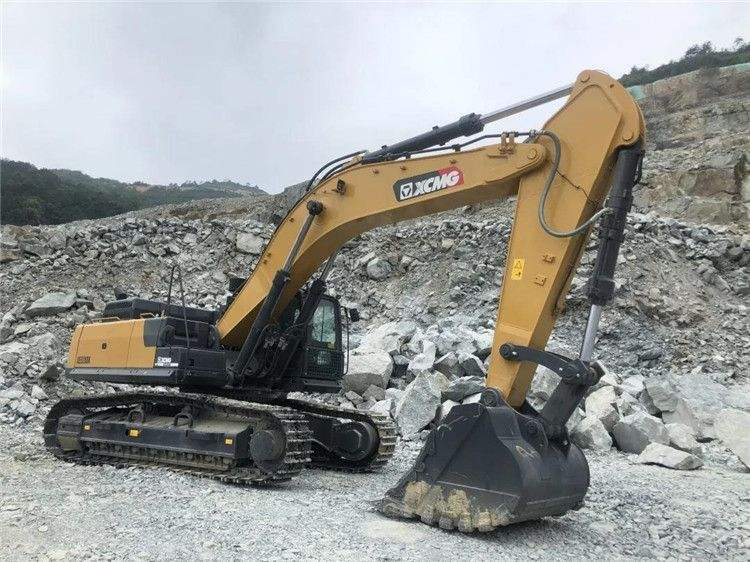

Introducción del producto
El nuevo sistema hidráulico se caracteriza por una alta eficiencia, una ligera pérdida de presión y una distribución razonable del flujo; el chasis alargado y ensanchado y la zapata de oruga de doble nervadura para cargas pesadas garantizan una alta estabilidad del vehículo durante las operaciones mineras; el dispositivo de trabajo reforzado optimiza los puntos de articulación y hace que el vehículo tenga la fuerza de excavación más poderosa, cumpliendo con los requisitos de excavación, carga de camiones, trituración y otros en condiciones de trabajo de carga pesada.
Ventaja del producto
Los motores específicos para minería que cumplen con los estándares de emisiones China III ofrecen potencia mejorada;
Los cucharones para rocas de gran capacidad de 3,2 m³ a 3,6 m³ cuentan con un diseño aerodinámico de zanja poco profunda para reducir la resistencia a la excavación y facilitar la carga y descarga de material;
El equipo de trabajo reforzado ofrece alta resistencia y durabilidad para una vida útil prolongada;
Chasis extendido tipo L: Chasis extendido de alta resistencia para mayor estabilidad y confiabilidad
Diseño de semieje reforzado con montaje de doble lado para una confiabilidad superior
Equipado con cucharón de gran capacidad + cilindro de cucharón de gran diámetro de 185 mm para una fuerza de excavación excepcional
Parámetros técnicos
| Modelo de ventas |
Unidad |
XE520DK |
| Peso operativo |
kilos |
50200 |
| Capacidad del cucharón |
m³ |
3.2-3.6 |
| Motor |
Modelo |
/ |
2206IIIIN |
| No. de cilindros |
/ |
6 |
| Potencia de salida |
kilovatios/rpm |
309,5/2100 |
| Par máximo/velocidad |
Nm/rpm |
1896/1400 |
| Desplazamiento |
l |
13 |
| Rendimiento principal |
Velocidad de desplazamiento |
kilómetros por hora |
5.4/3.2 |
| Velocidad de giro |
rpm |
9.2 |
| Capacidad de ascenso |
° |
35 |
| Presión del suelo |
kPa |
86 |
| Fuerza de excavación del cucharón |
kN |
330 |
| Fuerza de excavación del brazo |
kN |
235 |
| Tracción máxima |
kN |
338 |
| sistema hidráulico |
Flujo nominal de la bomba principal |
l/min |
2×360 |
| Presión de la válvula de seguridad principal |
MPa |
34,3/37 |
| Presión del sistema de viaje |
MPa |
34.3 |
| Presión del sistema rotativo |
MPa |
31 |
| Presión del sistema piloto |
MPa |
3.9 |
| Capacidad de aceite |
Capacidad del tanque de combustible |
l |
725 |
| Capacidad del tanque hidráulico |
l |
430 |
| Capacidad de aceite del motor |
l |
42 |
| Tamaño de apariencia |
Una longitud total |
milímetros |
11755 |
| B Ancho total |
milímetros |
3572 |
| C Altura total |
milímetros |
4000 |
| D Ancho de la plataforma |
milímetros |
3095 |
| Longitud de la vía |
milímetros |
5470 |
| F Ancho total del chasis |
milímetros |
3572 |
| G Ancho de vía |
milímetros |
600 |
| H Longitud al centro de los rodillos |
milímetros |
4407 |
| I Ancho de vía |
milímetros |
2740 |
| J Espacio libre del contrapeso |
milímetros |
1353 |
| K mín. distancia al suelo |
milímetros |
518 |
| L mín. radio de giro de cola |
milímetros |
3800 |
| M Altura de vía |
milímetros |
1221 |
| Alcance de trabajo |
Un máx. altura de excavación |
milímetros |
9935 |
| B máx. altura de descarga |
milímetros |
6830 |
| C máx. profundidad de excavación |
milímetros |
7230 |
| D Profundidad de corte máxima para fondo nivelado de 2240 mm (8 pies) |
milímetros |
6885 |
| E máx. Profundidad de excavación de paredes verticales. |
milímetros |
4950 |
| F máx. radio de excavación |
milímetros |
10800 |
| G mín. radio de giro |
milímetros |
4785 |
| Configuración estándar |
Longitud del auge |
milímetros |
6550 |
| longitud del brazo |
milímetros |
3000 |
| Capacidad del cucharón |
m³ |
3.2 |
| Configuración opcional |
Longitud del auge |
m³ |
/ |
| longitud del brazo |
m³ |
2550 |
| Capacidad del cucharón |
m³ |
2.6-3.6 |
Usos del producto

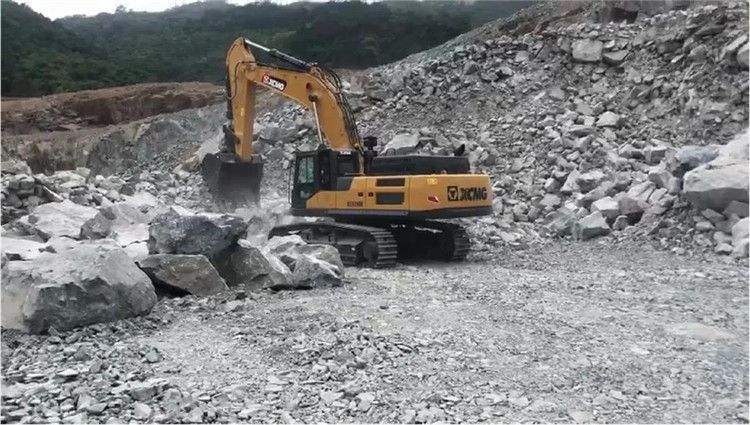

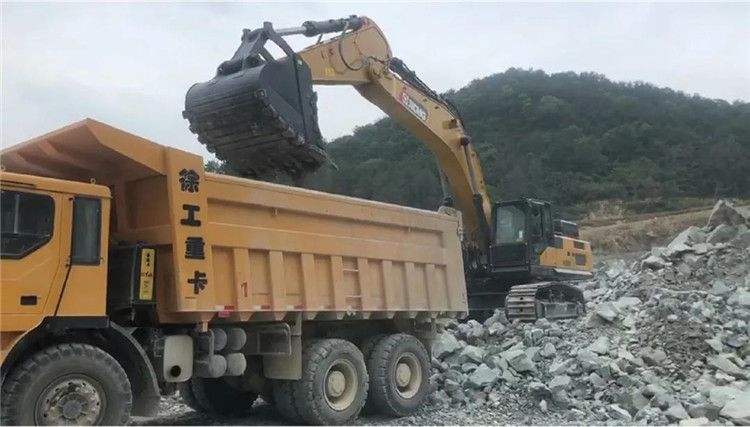

1. Minería y operaciones pesadas
El XE520DK es la opción ideal para minas medianas y canteras grandes. Su motor específico para minería que cumple con China III, su equipo de trabajo reforzado, su chasis extendido de servicio pesado en forma de L y sus semiejes reforzados con diseño fijo de doble lado lo hacen particularmente adecuado para la extracción de rocas, la excavación de minerales y el manejo de materiales de servicio pesado. Su excepcional fuerza de excavación del cucharón (330 kN) y su cucharón de gran capacidad mejoran significativamente la eficiencia de extracción y carga.
2. Construcción de infraestructura a gran escala
Este modelo de excavadora es ampliamente aplicable para proyectos importantes de movimiento de tierras, como la construcción de carreteras y puentes, obras municipales (por ejemplo, excavación de cimientos urbanos) y operaciones similares de tierra y roca a gran escala. Su potente rendimiento y operación estable manejan eficazmente diversos materiales de construcción de carreteras, completando tareas que incluyen excavación de tierra, colocación de zanjas y nivelación del sitio.
3. Producción y procesamiento de agregados de arena y grava
En la producción de agregados, el XE520DK sobresale en la extracción de materia prima, alimentación a líneas de trituración y carga de productos terminados. Sus características de alta eficiencia y ahorro de energía ayudan a reducir los costos operativos en la producción a gran escala, lo que la convierte en una opción confiable para las empresas agregadas.
4. Otros escenarios aplicables
El XE520DK también es adecuado para la construcción de puertos y terminales, así como para la excavación de zanjas y estanques en proyectos agrícolas de conservación de agua a gran escala. Su versatilidad satisface diversas demandas de construcción.
Guía de funcionamiento del producto
Antes de la operación, verifique los niveles de aceite del motor, líquido hidráulico y refrigerante, con especial atención a la estructura del chasis de servicio pesado. Después de comenzar, déjelo inactivo durante 3 a 5 minutos para calentar. Durante la operación, mantenga movimientos suaves y evite giros o paradas bruscas durante tareas de carga pesada. Seleccione los modos de funcionamiento adecuados para mejorar la eficiencia e inspeccione periódicamente el estado del sistema de giro. Limpiar a fondo el equipo después de su uso, prestando especial atención al desgaste del cazo y de los accesorios de trabajo. Realice un mantenimiento mensual del sistema hidráulico y lubrique todos los puntos de bisagra. Supervise continuamente el entorno circundante, mantenga distancias operativas seguras y preste especial atención a la estabilidad del equipo durante operaciones con cargas pesadas.
Preguntas frecuentes
1. ¿CÓMO SE COMPARA SU PRECIO CON LOS FABRICANTES/FÁBRICAS?
Trabajamos como distribuidores líderes de varios fabricantes/fábricas de maquinaria de construcción líderes en China y constantemente nos tratan con el mejor precio de concesionario. A partir de numerosas comparaciones y comentarios de clientes, nuestro precio es más competitivo que el precio de los fabricantes/fábricas.
2. ¿CÓMO ES SU TIEMPO DE ENTREGA?
En circunstancias generales, podemos tener una entrega inmediata de máquinas regulares para nuestros clientes dentro de los 7 días, porque tenemos una variedad de recursos para verificar las máquinas en stock, a nivel local y nacional, y recibir las máquinas de manera oportuna. Pero a los fabricantes/fábricas les llevará más de 30 días producir la máquina solicitada.
3. ¿QUÉ CONDICIONES DE PAGO PUEDES ACEPTAR?
Normalmente podemos trabajar en términos T/T o L/, en algún momento DP.
1) En el plazo T/T, se requiere un pago inicial del 30% por adelantado y el saldo del 70% se liquidará antes del envío, o contra la copia del B/L original para el cliente que coopera a largo plazo.
2) En condiciones de carta de crédito, se puede aceptar una carta de crédito 100% irrevocable sin 'cláusulas blandas' de un banco reconocido internacionalmente. Busque el consejo del gerente de ventas individual con el que trabaja.
4. ¿VIBRACIÓN ANORMAL EN MANGUERAS HIDRÁULICAS?
Es posible que el revestimiento interno de la manguera se haya desprendido y haya causado un bloqueo, o que las abrazaderas de la manguera flojas puedan inducir resonancia.
5. ¿FLUJO INSUFICIENTE DESPUÉS DE SUSTITUIR LA BOMBA HIDRÁULICA?
Revise las líneas de succión en busca de obstrucciones, secciones colapsadas o fugas de aire debido a un sellado deficiente.
6. ¿FUNCIONAMIENTO NORMAL EN FRÍO, PERO RESPUESTA LENTA DESPUÉS DEL CALENTAMIENTO?
Las fugas internas en el sistema hidráulico aumentan con el aumento de la temperatura. Concéntrese en inspeccionar la holgura entre la bomba, las válvulas y el motor.
