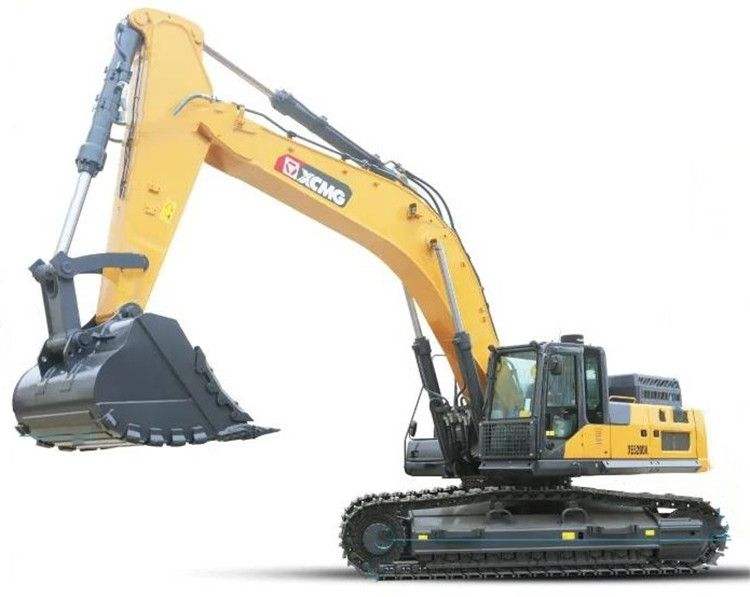

Présentation du produit

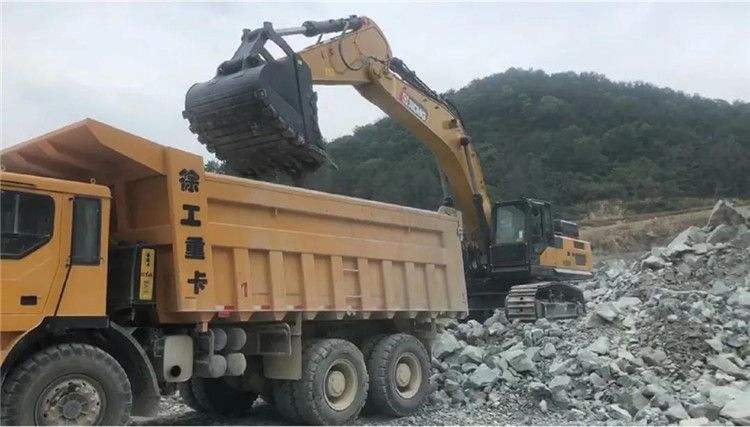

Le nouveau système hydraulique se caractérise par un rendement élevé, une légère perte de pression et une répartition raisonnable du débit ; le châssis allongé et élargi et les patins de chenille à double nervure pour charges lourdes assurent une grande stabilité du véhicule pendant les opérations minières ; le dispositif de travail renforcé optimise les points articulés et permet au véhicule d'avoir la force d'excavation la plus puissante, répondant aux exigences de creusement, de chargement de camion, d'écrasement et d'autres exigences dans des conditions de travail à charge lourde.
Avantage du produit
Les moteurs spécifiques au secteur minier, conformes aux normes d'émission China III, offrent une puissance améliorée ;
Les godets à roches de grande capacité de 3,2 à 3,6 m³ présentent une conception profilée à fossé peu profond pour réduire la résistance à l'excavation et faciliter le chargement/déchargement des matériaux ;
L'équipement de travail renforcé offre une résistance et une durabilité élevées pour une durée de vie prolongée ;
Châssis étendu de type L : châssis robuste étendu pour une stabilité et une fiabilité améliorées
Conception d'arbre d'essieu renforcée avec montage double face pour une fiabilité supérieure
Équipé d'un godet de grande capacité + d'un vérin de godet de gros diamètre de 185 mm pour une force d'excavation exceptionnelle
Paramètres techniques
| Modèle de vente |
Unité |
XE520DK |
| Poids opérationnel |
Kilogrammes |
50200 |
| Capacité du godet |
m³ |
3.2-3.6 |
| Moteur |
Modèle |
/ |
2206IIN |
| Nombre de cylindres |
/ |
6 |
| Puissance de sortie |
kW/tr/min |
309,5/2100 |
| Couple/vitesse maximum |
Nm/tr/min |
1896/1400 |
| Déplacement |
L |
13 |
| Performance principale |
Vitesse de déplacement |
km/h |
5,4/3,2 |
| Vitesse de swing |
tr/min |
9.2 |
| Capacité de pente |
° |
35 |
| Pression au sol |
kPa |
86 |
| Force d'excavation du godet |
kN |
330 |
| Force d'excavation du bras |
kN |
235 |
| Traction maximale |
kN |
338 |
| Système hydraulique |
Débit nominal de la pompe principale |
L/min |
2×360 |
| Pression de la soupape de sécurité principale |
MPa |
34,3/37 |
| Pression du système de déplacement |
MPa |
34.3 |
| Pression du système rotatif |
MPa |
31 |
| Pression du système pilote |
MPa |
3.9 |
| Capacité d'huile |
Capacité du réservoir de carburant |
L |
725 |
| Capacité du réservoir hydraulique |
L |
430 |
| Capacité d'huile moteur |
L |
42 |
| Taille d'apparence |
Une longueur hors tout |
mm |
11755 |
| B Largeur hors tout |
mm |
3572 |
| C Hauteur hors tout |
mm |
4000 |
| D Largeur de la plateforme |
mm |
3095 |
| E Longueur de piste |
mm |
5470 |
| F Largeur hors tout du châssis |
mm |
3572 |
| G Largeur de voie |
mm |
600 |
| H Longueur jusqu'au centre des rouleaux |
mm |
4407 |
| I Jauge de voie |
mm |
2740 |
| J Dégagement du contrepoids |
mm |
1353 |
| K Min. garde au sol |
mm |
518 |
| LMin. rayon de pivotement arrière |
mm |
3800 |
| M Hauteur du rail |
mm |
1221 |
| Portée de travail |
Un Max. hauteur de fouille |
mm |
9935 |
| BMax. hauteur de déversement |
mm |
6830 |
| CMax. profondeur de creusement |
mm |
7230 |
| D Profondeur de coupe maximale pour un fond de niveau de 2 240 mm (8 pi) |
mm |
6885 |
| EMax. profondeur de creusement des murs verticaux |
mm |
4950 |
| FMax. rayon de creusement |
mm |
10800 |
| GMin. rayon de rotation |
mm |
4785 |
| Configuration standard |
Longueur de la flèche |
mm |
6550 |
| Longueur du bras |
mm |
3000 |
| Capacité du godet |
m³ |
3.2 |
| Configuration facultative |
Longueur de la flèche |
m³ |
/ |
| Longueur du bras |
m³ |
2550 |
| Capacité du godet |
m³ |
2,6-3,6 |
Utilisations du produit

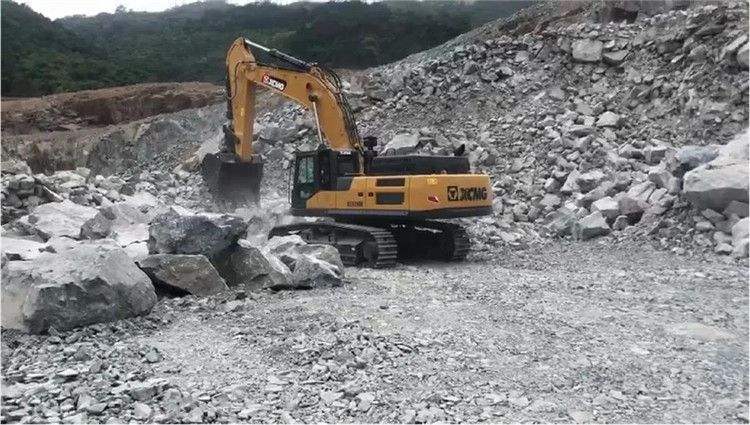

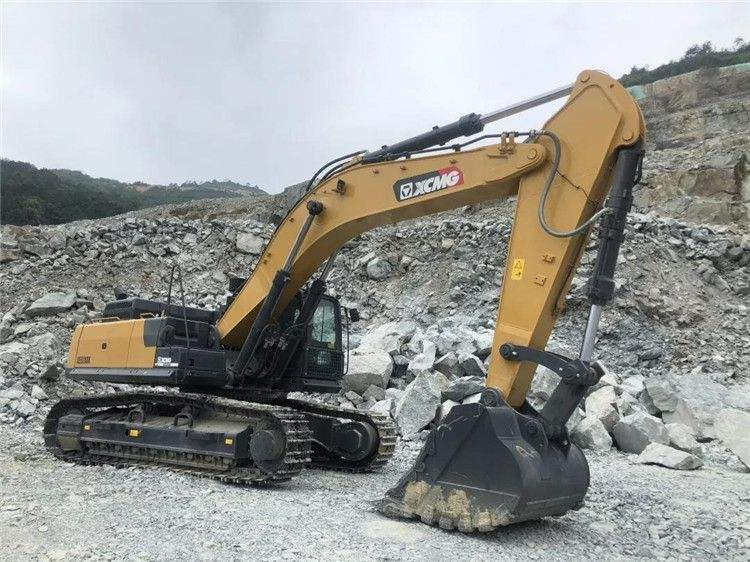

1. Opérations minières et lourdes
Le XE520DK est le choix idéal pour les mines de taille moyenne et les grandes carrières. Son moteur spécifique au secteur minier conforme à la norme China III, son équipement de travail renforcé, son châssis robuste allongé en forme de L et ses arbres d'essieu renforcés avec une conception fixe double face le rendent particulièrement adapté à l'extraction de roches, à l'excavation de minerai et à la manutention de matériaux lourds. Sa force d'excavation exceptionnelle (330 kN) et son godet de grande capacité améliorent considérablement l'efficacité de l'extraction et du chargement.
2. Construction d'infrastructures à grande échelle
Ce modèle d'excavatrice est largement applicable aux grands projets de terrassement tels que la construction d'autoroutes et de ponts, les travaux municipaux (par exemple, l'excavation de fondations urbaines) et les opérations similaires à grande échelle sur la terre et les roches. Ses performances puissantes et son fonctionnement stable permettent de gérer efficacement divers matériaux de construction routière, accomplissant des tâches telles que l'excavation, la pose de tranchées et le nivellement du site.
3. Production et traitement de granulats de sable et de gravier
Dans la production de granulats, le XE520DK excelle dans l'extraction des matières premières, l'alimentation dans les lignes de concassage et le chargement des produits finis. Son rendement élevé et ses caractéristiques d'économie d'énergie contribuent à réduire les coûts opérationnels dans la production à grande échelle, ce qui en fait un choix fiable pour les entreprises de granulats.
4. Autres scénarios applicables
Le XE520DK convient également à la construction de ports et de terminaux, ainsi qu'à l'excavation de fossés et d'étangs dans le cadre de projets de conservation de l'eau agricole à grande échelle. Sa polyvalence répond à diverses exigences de construction.
Guide d'utilisation du produit
Avant l'utilisation, vérifiez les niveaux d'huile moteur, de liquide hydraulique et de liquide de refroidissement, en accordant une attention particulière à la structure robuste du châssis. Après le démarrage, laissez-le inactif pendant 3 à 5 minutes pour vous réchauffer. Pendant le fonctionnement, maintenez des mouvements fluides et évitez les virages ou les arrêts brusques lors de tâches lourdes. Sélectionnez les modes de fonctionnement appropriés pour améliorer l’efficacité et inspectez régulièrement l’état du système d’orientation. Nettoyer soigneusement l'équipement après utilisation, en accordant une attention particulière à l'usure du godet et des accessoires de travail. Effectuer un entretien mensuel du système hydraulique et lubrifier tous les points de charnière. Surveillez en permanence l'environnement environnant, maintenez des distances de fonctionnement sûres et accordez une attention particulière à la stabilité de l'équipement lors des opérations à charges lourdes.
FAQ
1. COMMENT VOTRE PRIX EST-IL COMPARÉ À CELUI DES FABRICANTS/USINES ?
Nous travaillons en tant que principaux revendeurs de divers fabricants/usines de machines de construction de premier plan en Chine et sommes constamment traités avec les meilleurs prix de concession. D'après de nombreuses comparaisons et commentaires des clients, notre prix est plus compétitif que le prix des fabricants/usines.
2. QUEL EST VOTRE DÉLAI DE LIVRAISON ?
En général, nous pouvons avoir une livraison immédiate de machines régulières pour nos clients dans un délai de 7 jours, car nous disposons d'une variété de ressources pour vérifier les machines en stock, localement et à l'échelle nationale, et pour recevoir les machines en temps opportun. Mais pour les fabricants/usines, il faudra plus de 30 jours pour produire la machine commandée.
3. QUELLES CONDITIONS DE PAIEMENT POUVEZ-VOUS ACCEPTER ?
Normalement, nous pouvons travailler sur le terme T/T ou L/terme, parfois sur le terme DP.
1) À terme T/T, un acompte de 30 % est requis à l'avance et le solde de 70 % doit être réglé avant l'expédition, ou contre la copie du B/L original pour le client coopérant à long terme.
2) À terme L/C, une L/C 100 % irrévocable sans « clauses souples » d'une banque internationalement reconnue peut être acceptée. Veuillez demander conseil au directeur commercial individuel avec lequel vous travaillez.
4. VIBRATION ANORMALE DANS LES TUYAUX HYDRAULIQUES ?
La doublure interne du tuyau peut s'être écaillée et provoquer un blocage, ou des colliers de serrage desserrés peuvent provoquer une résonance.
5. DÉBIT INSUFFISANT APRÈS REMPLACEMENT DE LA POMPE HYDRAULIQUE ?
Vérifiez les conduites d'aspiration pour déceler des blocages, des sections effondrées ou des fuites d'air dues à une mauvaise étanchéité.
6. FONCTIONNEMENT NORMAL À FROID, MAIS RÉPONSE LENTE APRÈS LE RÉCHAUFFEMENT ?
Les fuites internes dans le systè5e hydraulique augmentent avec l’augmentation de la
