مقدمة المنتج

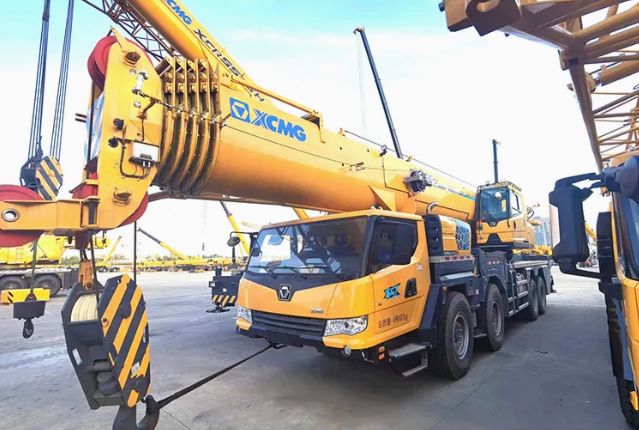

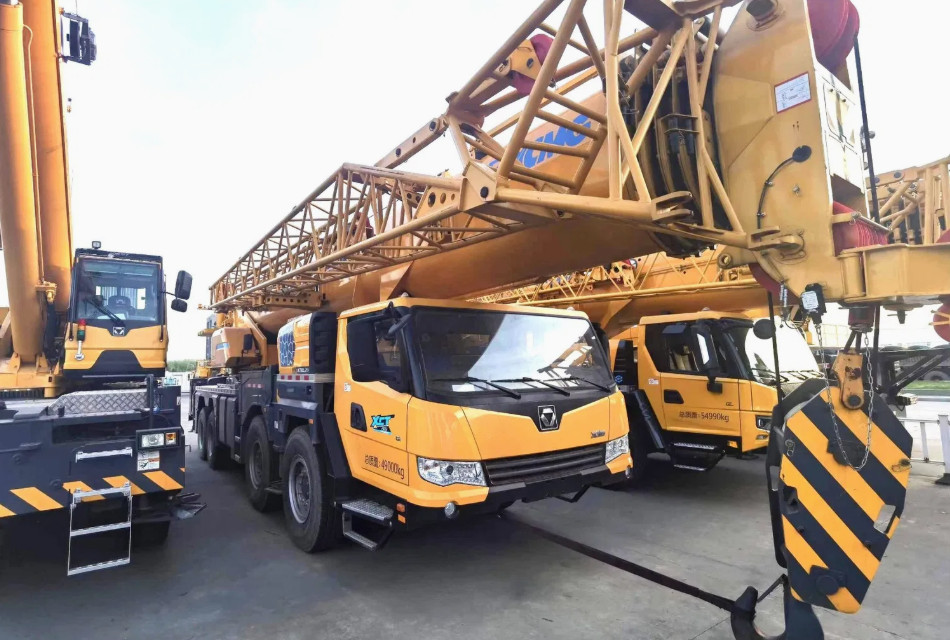

تُستخدم الرافعة الشاحنة XCT80L6 على نطاق واسع لعمليات الرفع في المشاريع الهندسية العامة، مثل مواقع البناء والتجديد الحضري والاتصالات والنقل والموانئ والجسور وحقول النفط والمناجم وبيئات العمل المعقدة.
ميزة المنتج
1. أداء الرفع الفائق
يعتبر ذراع الرافعة المكون من 6 أقسام بطول 55 مترًا مع شكل جانبي من النوع U هو الأطول من نفس الفئة في الصناعة؛ الحد الأقصى. الأداء أعلى بنسبة 10 إلى 15% من أداء المنافسين. يتم تحديث وضع التلسكوب من التلسكوب المتسلسل إلى التلسكوب العشوائي. يوفر نظام تصغير التثبيت الجديد ذو الأسطوانة الواحدة موثوقية تصغير أعلى.
2. النظام الهيدروليكي الموفر للطاقة
الدقيقة. سرعة الدوران المستقرة هي 0.1 درجة / ثانية. الدقيقة. سرعة الرفع المستقرة (الأسطوانة) هي 2.5 م / دقيقة. يمكن تحقيق حركات رفع دقيقة وآمنة. يمكن لتكنولوجيا التبريد المستقلة للمحرك الهيدروليكي أن تجعل درجة حرارة التوازن الحراري للنظام الهيدروليكي أقل من 80 درجة مئوية. يمكن أن تعمل بشكل طبيعي في بيئة درجة الحرارة العالية وبالتالي تكون عملية الرفع آمنة وموثوقة.
3. نظام محرك الطاقة ذو عزم الدوران الكبير ذو السرعة المنخفضة
مما يؤدي إلى مزيج مثالي من أداء الطاقة العالية واستهلاك الوقود المنخفض، أي تقليل استهلاك الوقود بنسبة 12% للقيادة، و15% للتشغيل، وتحسين أداء الطاقة بنسبة 15%.
المعلمات التقنية
|
وزن
|
|
المحور
|
1
|
2
|
3
|
4
|
الوزن الإجمالي
|
|
ر
|
12
|
12
|
12
|
12
|
48
|
|
يجب وضع ثقل الموازنة سعة 1.5 طن على سطح الهيكل، دون أخذ أي ثقل موازنة أو مرآة رؤية خلفية أخرى؛
|
|
يجب تثبيت الكتلة الرئيسية أمام هيكل الكابينة، وعدم أخذ أي كتل أخرى.
|
|

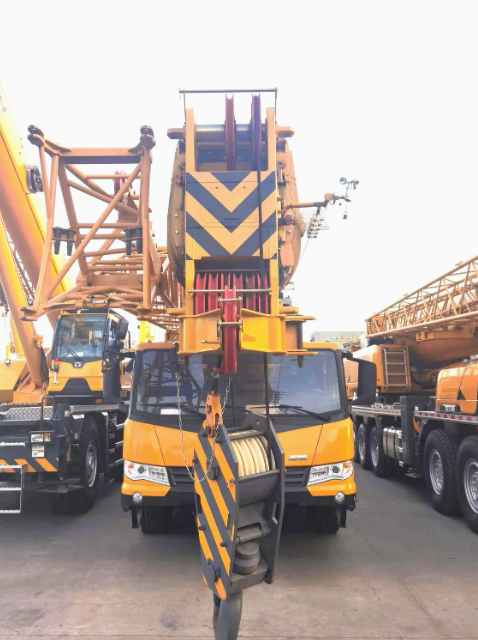

خطاف
|
عدد الخطوط
|
الوزن كجم
|
الأبعاد مم
|
ملاحظات
|
|
80 طن
|
12
|
700
|
1735×554×520
|
خطاف واحد، قياسي
|
|
55 طن
|
8
|
470
|
1600×520×370
|
خطاف واحد، اختياري
|
|
7 طن
|
1
|
210
|
717×370×370
|
خطاف واحد، قياسي
|
|
سرعات العمل
|
|
385/95 ر 25(14.00 ر 25)
|
45%
|
|
يقود
|
سرعة العمل
|
Max.single سحب الخط
|
قطر/طول الحبل
|
|
0-145 م/دقيقة، بدون تحميل، الطبقة الرابعة
|
65.7 كيلو نيوتن
|
20 ملم/240 م
|
|
0-90 م/دقيقة، بدون تحميل، الطبقة الرابعة
|
63.7 كيلو نيوتن
|
20 ملم/180 م
|
|
0-2.0 دورة/دقيقة
|
|
تقريبا. 55 ثانية لارتفاع ذراع الرافعة من -0.5 درجة إلى 81 درجة
|
|
تقريبا. 430s لتمديد ذراع الرافعة من 11.85 م إلى 55 م
|
استخدامات المنتج
1. مشاريع البناء الحضري وتجديد البلديات
يعتبر XCT80L6_I مناسبًا بشكل استثنائي للعمليات ذات المساحة المحدودة مثل مواقع البناء وتجديدات المناطق الحضرية القديمة. يحقق هيكلها الاختياري 'التوجيه بجميع العجلات' الحد الأدنى من نصف قطر الدوران الذي يبلغ 20 مترًا فقط، مما يتيح أوضاع مناورة متعددة بما في ذلك توجيه السلطعون. ويتيح هذا الأداء المرن له التنقل في الشوارع الضيقة دون عناء، وأداء مهام مثل مد الأنابيب ورفع المعدات الصغيرة مع تقليل تعطيل الحياة اليومية للسكان وتدفق حركة المرور بشكل كبير.
2. مراكز النقل وبناء البنية التحتية على نطاق واسع
يتم نشر هذه الرافعة على نطاق واسع في مشاريع البنية التحتية الكبرى مثل الموانئ والجسور والطرق السريعة. تتعامل قدرة الرفع القوية (ذراع الرافعة الرئيسية المكونة من ستة أقسام بطول 60 مترًا على شكل حرف U مع الحد الأقصى لارتفاع الرفع 84.5 مترًا) بكفاءة مع المهام الحرجة مثل رفع العوارض الكبيرة مسبقة الصب وتركيب الهياكل الفولاذية، مما يضمن التقدم والجودة في المشاريع الهندسية الكبرى.

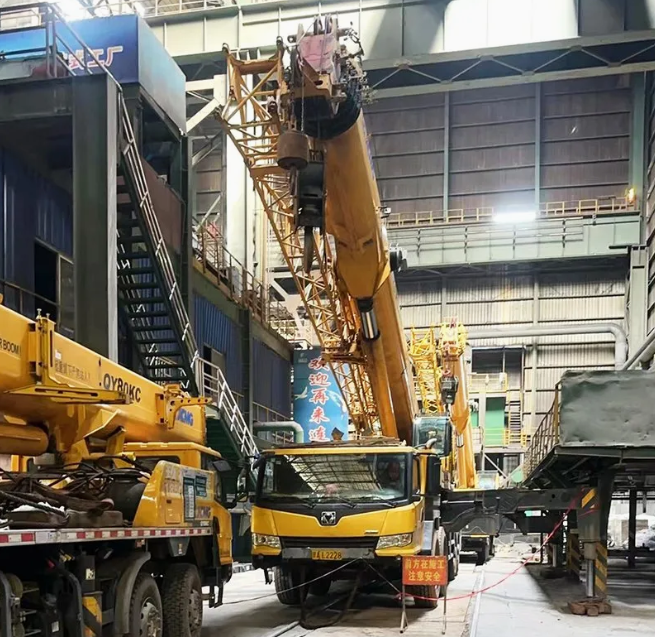

3. صيانة المنشآت الصناعية وتركيب مشاريع الطاقة
يعد XCT80L6_I خيارًا مثاليًا لتركيب وصيانة المعدات الكبيرة في مصانع البتروكيماويات والمناجم وحقول النفط وغيرها من المنشآت الصناعية. تتيح قدرتها الدقيقة على المناورة والاستقرار رفع المعدات الثقيلة وتحديد موضعها بشكل آمن وفعال مثل المفاعلات الكبيرة والخزانات، مما يلبي متطلبات التشغيل الصعبة في البيئات الصناعية المعقدة.
4. التضاريس الخاصة ونقل الأحمال الثقيلة
بالنسبة لمواقع البناء غير المستوية مثل المناجم وحقول النفط، فإن تكوين الهيكل الاختياري الخاص بها - التوجيه المزدوج للمحور الأمامي مع إطارات المحور الخلفي المزدوجة - يوفر مساحة اتصال أكبر بالأرض وقدرة تحمل معززة. أثناء عمليات النقل لمسافات قصيرة، يمكنها حمل 24.6 طنًا من ثقل الموازنة، مما يقلل تكاليف المقطورة بينما يكمل مهام نقل الأحمال الثقيلة ورفعها بأمان وكفاءة.
دليل تشغيل المنتج
قبل التشغيل، حدد وضع الهيكل المناسب (توجيه بجميع العجلات أو الوضع التقليدي) بناءً على ظروف العمل. تأكد من تمديد الركائز بالكامل وأن الأرض صلبة. الحفاظ على الاستواء المطلق للرافعة أثناء التشغيل؛ الحمولة الزائدة ممنوع منعا باتا. قم بتمديد ذراع الرافعة وسحبها بسلاسة، مع الحفاظ على مسافات آمنة من العوائق المحيطة. قم بالتدوير ببطء وبسرعة ثابتة، مع تجنب التوقف أو الانعطاف المفاجئ. قم بفحص تآكل الحبال السلكية وأختام النظام الهيدروليكي بانتظام. بعد التشغيل، قم بسحب ذراع الرافعة، وتأمين الخطاف، والاحتفاظ بسجلات تشغيل المعدات، وإجراء الصيانة المجدولة.
التعليمات
1. أثناء تشغيل الجهاز، هل يكون الإحساس بالاهتزاز المنقول من الهيكل شديدًا بشكل غير عادي؟
تحقق مما إذا كانت مخمدات اهتزاز المحرك والمضخة الهيدروليكية قديمة أو معطلة، أو إذا كانت مسامير تثبيت الهيكل مفكوكة.
2. هل يبدو الجهاز بطيئًا أثناء التشغيل الأولي بعد بدء التشغيل، ويعود إلى الوضع الطبيعي بعد الإحماء؟
يعد هذا أمرًا طبيعيًا بسبب اللزوجة العالية للزيت الهيدروليكي وضعف التدفق عند درجات الحرارة المنخفضة، مما يتسبب في استجابة بطيئة للنظام وزيادة المقاومة. ضمان التسخين الشامل.
3. هل يعاني جهاز التحكم عن بعد أحيانًا من تأخير الإشارة أو انقطاعها؟
تحقق من مستوى بطارية جهاز التحكم عن بعد، أو وجود تداخل كهرومغناطيسي قوي قريب، أو ما إذا كان هوائي استقبال الإشارة متصلاً بشكل صحيح.
4. هل هناك خلل في وظيفة التباطؤ التلقائي بالجهاز؟
تحقق مما إذا كان مفتاح اكتشاف الضغط التجريبي أو المستشعر الموجود أسفل عصا التحكم معيبًا، أو إذا تم تعطيل هذه الوظيفة في وحدة التحكم الإلكترونية.
5. هل يصدر النظام الهيدروليكي مستويات ضوضاء مختلفة بشكل ملحوظ عندما يكون الجو باردًا مقارنة بالساخن؟
هذا أمر طبيعي. يتمتع الزيت البارد بلزوجة عالية، مما يزيد من مقاومة شفط المضخة ويسبب ضوضاء التجويف. بعد التسخين، تعود اللزوجة إلى طبيعتها وينشأ الضجيج في المقام الأول من الاحتكاك الميكانيكي وتدفق السوائل.
6. زيادة الرغوة بعد استبدال السائل الهيدروليكي؟
تشمل الأسباب المحتملة إضافة سائل منخفض الجودة بخصائص رديئة مضادة للرغوة، أو تصريف غير كامل للسائل القديم أثناء الاستبدال، مما يسبب تفاعلات إضافية بين السوائل الجديدة والقديمة.
