مقدمة المنتج

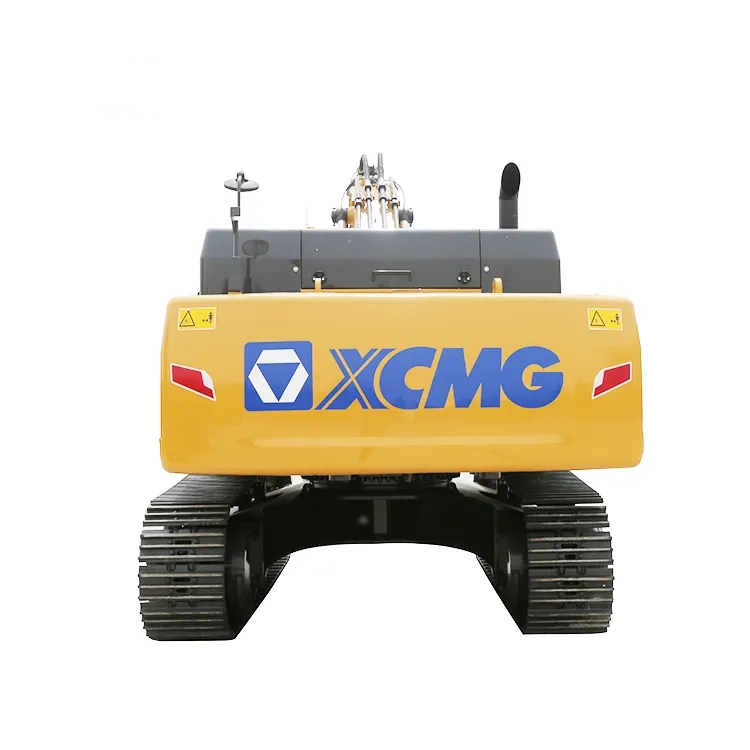

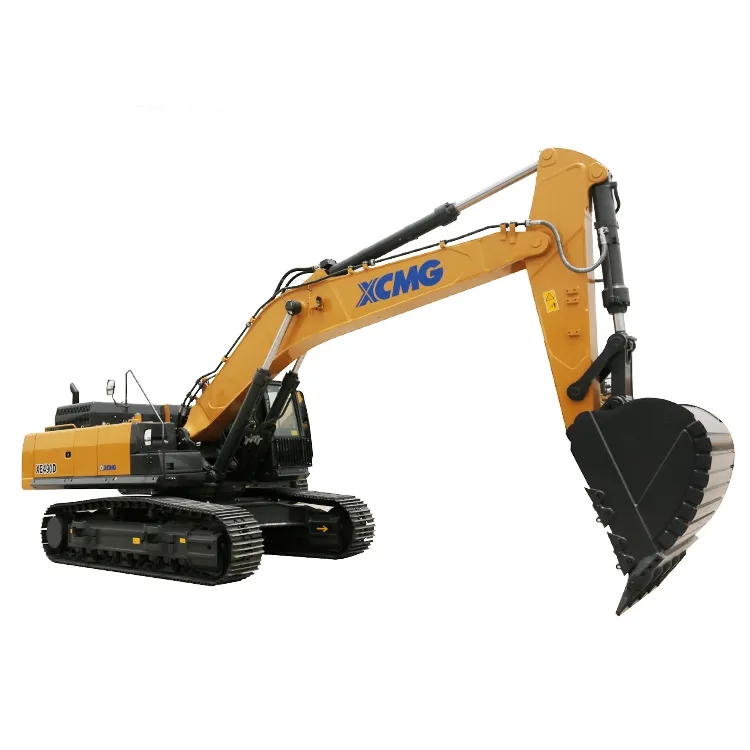

الحفارة المجنزرة الكبيرة XE490DK هي واحدة من النماذج الرائدة للحفارات الكبيرة التي أطلقها قسم الحفارات. يشتمل الحفار المجنزر الكبير XE490DK على الخبرة القيمة المكتسبة من سنوات تطوير منتجات الحفار ويستخدم أساليب التصميم والتصنيع المتقدمة. بالإضافة إلى ذلك، تلتزم الحفارة المجنزرة الكبيرة XE490DK بفلسفة التصميم المتمثلة في 'الكفاءة العالية، والسلامة العالية، والكربون المنخفض، وحماية البيئة'، مما يجعلها إنجازًا متميزًا آخر في صناعة الحفارات.
ميزة المنتج
1، يعد التصميم العام وتوزيع حمل المحور أكثر منطقية لتحقيق استقرار أفضل في السفر وأقصى سرعة سفر تصل إلى 40 كم / ساعة لتحقيق سرعة نقل أسرع للموقع.
2 ، تتميز تكنولوجيا توزيع النظام الهيدروليكي الرائدة محليًا بتوفير الطاقة والكفاءة العالية.
3، أعلى قوة اختراق في نهاية التحميل هي الرائدة في الصناعة بنسبة 15% ~ 20% مقارنة بالنماذج المشابهة.
4، يضمن الهيكل المتقدم ونقاط المفصلات الموجودة على طرف الحفر وأكبر زاوية دوران للجرافة في الصناعة قدرة قوية على الاحتفاظ بالتربة.
المعلمات التقنية
|
نموذج
|
وحدة
|
XE490D
|
|
محرك
|
نموذج
|
---
|
QSM11
|
|
عدد الاسطوانات
|
|
6
|
|
الطاقة المقدرة/سرعة التأرجح
|
كيلوواط/دورة في الدقيقة
|
280/2000
|
|
سرعة الدوران/التأرجح
|
نيوتن متر/دورة في الدقيقة
|
1898/1300
|
|
الأداء الرئيسي
|
النزوح
|
ل
|
11
|
|
سرعة السفر (H/L)
|
كم/ساعة
|
5.4/3.2
|
|
القدرة على التدرج
|
%
|
35
|
|
سرعة الدوران
|
ص / دقيقة
|
9.2
|
|
الضغط الأرضي
|
كيلو باسكال
|
85
|
|
قوة حفر الدلو
|
كيلو نيوتن
|
305
|
|
قوة حفر الذراع
|
كيلو نيوتن
|
275
|
|
قوة الجر السفر
|
كيلو نيوتن
|
338
|
|
التدفق المقدر
|
لتر/دقيقة
|
2 × 360
|
|
ضغط صمام الأمان الرئيسي
|
الآلام والكروب الذهنية
|
34.3/37
|
|
ضغط النظام التجريبي
|
الآلام والكروب الذهنية
|
3.9
|
|
سعة الزيت
|
سعة خزان الوقود
|
ل
|
725
|
|
سعة الخزان الهيدروليكي
|
ل
|
430
|
|
سعة زيت المحرك
|
ل
|
38
|
|
مظهر
|
الطول الإجمالي
|
مم
|
11630
|
|
العرض الإجمالي
|
مم
|
3582
|
|
الارتفاع الإجمالي
|
مم
|
3705
|
|
عرض المنصة
|
مم
|
3095
|
|
طول الزاحف
|
مم
|
5353
|
|
العرض الإجمالي للهيكل
|
مم
|
3582
|
|
عرض الزاحف
|
مم
|
600
|
|
قاعدة عجلات الزاحف
|
مم
|
4292
|
|
مقياس المسار
|
مم
|
2750
|
|
الخلوص الأرضي من ثقل الموازنة
|
مم
|
1324
|
|
دقيقة. الخلوص الأرضي
|
مم
|
519
|
|
دقيقة. نصف قطر التأرجح الخلفي
|
مم
|
3800
|
|
نطاق العمل
|
الأعلى. ارتفاع الحفر
|
مم
|
10050
|
|
الأعلى. ارتفاع الإغراق
|
مم
|
6940
|
|
الأعلى. عمق الحفر
|
مم
|
6985
|
|
الأعلى. عمق الحفر في حدود المستوى 8 أقدام
|
مم
|
6970
|
|
الأعلى. عمق الحفر العمودي
|
مم
|
4400
|
|
دقيقة. نصف قطر التأرجح
|
مم
|
4580
|
استخدامات المنتج
1. البناء والتجديد الحضري
تم تجهيز XE490D بجرافة قياسية تبلغ سعتها 1.9 مترًا مكعبًا، مما يمكنها من التكيف بمرونة مع مواقع البناء الضيقة وإكمال المهام بدقة مثل حفر الأساسات ووضع الخنادق. تم تخفيض استهلاك الوقود بنسبة 12% مقارنة بالجيل السابق، مما أدى إلى خفض تكاليف تشغيل البناء في المناطق الحضرية بشكل فعال.
2. بناء الطرق السريعة والجسور
تتعامل معدات العمل المحسنة مع التربة الصلبة والطبقات الصخرية بسهولة، مما يلبي متطلبات تسوية قاع الطريق وحفر المنحدرات. يضمن النظام الهيدروليكي ثنائي المضخة حركات مركبة سلسة، مما يعزز الكفاءة في بناء أساسات الجسر.
3. مشاريع الزراعة والحفاظ على المياه
مع نصف قطر دوران لا يقل عن 4.8 متر، فإنه يتحرك بمرونة عبر الحقول والأراضي الزراعية. يتيح التكوين الاختياري ذو الذراع الطويلة إجراء عمليات حفر عميقة للخنادق والبرك، مما يدعم تطوير البنية التحتية الزراعية الحديثة.
4. العمليات المساعدة للتعدين
يتعامل الهيكل المعزز والتصميم المقاوم للاصطدام مع مهام مثل تحميل الحصى وصيانة الطرق في مناطق التعدين. يعمل نظام الترشيح متعدد المراحل على حماية المحرك من أجل التشغيل المستقر في البيئات المتربة.
5. بناء المناظر الطبيعية البلدية
تصميم منخفض الضوضاء يلبي متطلبات حماية البيئة، والتحكم الهيدروليكي الدقيق مناسب للعمليات الدقيقة مثل زراعة الأشجار وتشكيل المناظر الطبيعية. تدعم أجهزة التغيير السريع التبديل السريع بين المرفقات المختلفة.
دليل تشغيل المنتج
توقف التشغيل الذكي:
بدء التشغيل البارد للتسخين المسبق لمدة 3 دقائق، مع تمكين وضع ECO لتحسين خرج الطاقة تلقائيًا، مما يوفر 10% من الطاقة
عملية فعالة:
تم تمكين وظيفة تدفق المضخة المزدوجة أثناء العمليات الدقيقة
أبقِ قضيب الحفر عموديًا على الأرض أثناء عمليات التكسير
لوائح السلامة:
السفر في اتجاه عمودي على المنحدرات
لا تتجاوز منتصف بكرة الجنزير عند القيادة عبر الماء
مراقبة في الوقت الحقيقي لمعلومات إنذار لوحة القيادة
تذكيرات الصيانة:
قم بتنظيف فلتر الزيت الهيدروليكي كل 250 ساعة
التعليمات
1. من نحن؟
XUZHOU SHANGHENG ENGINEERING MACHINERY CO.,LTD هي إحدى الشركات الرائدة في تصدير آلات البناء، وتقع في مدينة Xuzhou بمقاطعة Jiangsu حيث توجد مجموعة Xuzhou Construction Machinery Group Inc. لدينا حقوق الوكالة المحلية الخاصة بها لأكثر من 10 سنوات، استنادًا إلى المزايا التي تتمتع بها، كما نقوم أيضًا بتأسيس أعمال طويلة الأمد مع العلامات التجارية الشهيرة الأخرى.
2. كيف يتم مقارنة سعرك مع الشركات المصنعة/المصانع؟
نحن نعمل كتجار رائدين لمختلف الشركات المصنعة / المصانع الرائدة لآلات البناء في الصين، ونتعامل باستمرار بأفضل أسعار البيع. من خلال العديد من المقارنات والتعليقات من العملاء، فإن أسعارنا أكثر تنافسية من الأسعار من الشركات المصنعة/المصانع.
3. كيف هو وقت التسليم الخاص بك؟
في الظروف العامة، يمكننا تسليم فوري للآلات العادية لعملائنا في غضون 7 أيام، لأن لدينا مجموعة متنوعة من الموارد للتحقق من الآلات الموجودة في المخزون، محليًا ودوليًا على نطاق واسع، واستلام الآلات في الوقت المناسب. لكن بالنسبة للمصنعين/المصانع، سيستغرق إنتاج الآلة المطلوبة أكثر من 30 يومًا.
4. اهتزاز غير طبيعي في الخراطيم الهيدروليكية؟
ربما تكون بطانة الخرطوم الداخلية قد تقشرت وتسببت في الانسداد، أو قد تؤدي مشابك الخرطوم المفكوكة إلى حدوث رنين.
5. التدفق غير كافٍ بعد استبدال المضخة الهيدروليكية؟
تحقق من خطوط الشفط بحثًا عن أي انسدادات أو أقسام منهارة أو تسرب هواء بسبب سوء الغلق.
6. التشغيل العادي عندما يكون الجو باردًا، ولكن الاستجابة بطيئة بعد الإحماء؟
يزداد التسرب الداخلي في النظام الهيدروليكي مع ارتفاع درجة الحرارة. ركز على فحص الخلوص بين المضخة والصمامات والمحرك.
