مقدمة المنتج
سير ثلاثي العجلات منخفض السرعة، مدفوع بنظام هيدروليكي كامل، والذي يحل مشكلة القدرة المنخفضة على التدرج وظاهرة الانزلاق ويقلل التكلفة. اعتماد وضع النقل الميكانيكي الهيدروليكي، مستقر وقوي؛ تستورد قطعة الأداة، مما يضمن عمر خدمة أدوات القطع. تم تثبيت مؤشر العمق على الساق الخلفية لإظهار عمق الطحن. يحتوي هذا الجهاز على نظام تسوية تلقائي اختياري.
ميزة المنتج

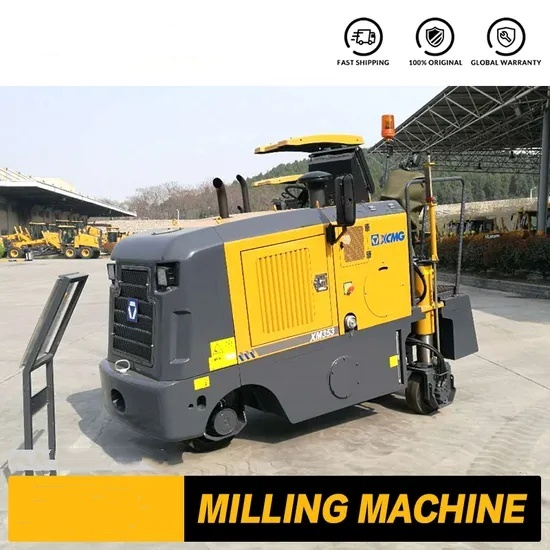

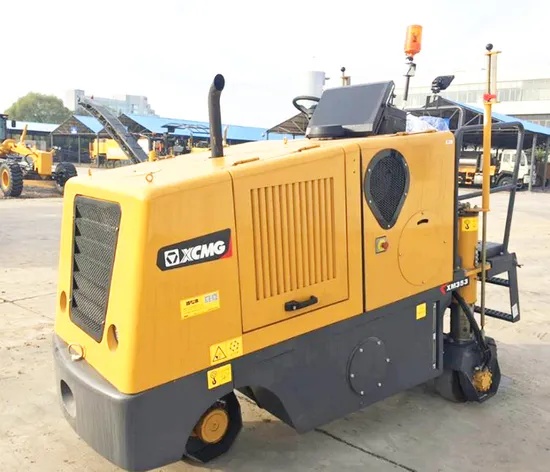

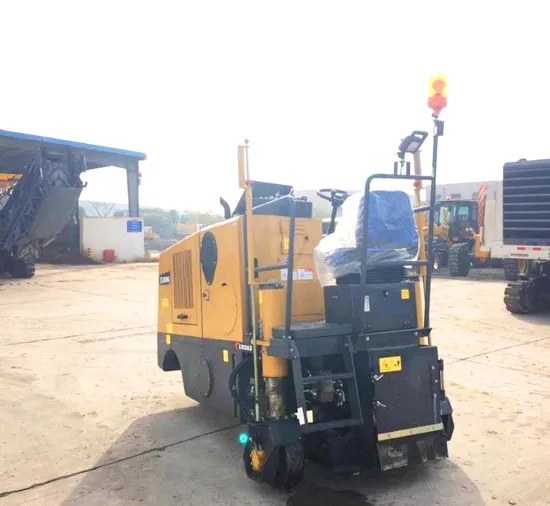

إن آلة الطحن XM353 عبارة عن آلة طحن مجنزرة مدمجة مصممة خصيصًا للبناء الدقيق. تكمن ميزتها الأساسية في قدرتها على المناورة والمرونة المتميزة. يمكّنها تصميم الجسم والمسار المدمج من التحرك بحرية في الشوارع الضيقة والطرق البلدية، وتسهيل عملية النقل. على الرغم من حجمها الصغير، إلا أنها قوية وتتمتع بأداء طحن مستقر، وقادرة على إكمال العمليات بدقة مثل ترميم محيط البئر وطحن الحفرة والشقوق. وهي مجهزة بوظيفة جمع المواد التلقائية لتعزيز استمرارية البناء. تجمع هذه المعدات بين الاقتصاد والموثوقية العالية، وتكاليف الصيانة المنخفضة ومعدل التوفر العالي، مما يجعلها خيارًا مثاليًا لصيانة أسطح الطرق في المناطق الحضرية.
المعلمات التقنية
| غرض |
XM353 |
| عرض الطحن |
350/500 ملم |
| أقصى عمق للطحن |
120 ملم |
| مسافة أنف الأداة |
12 ملم |
| نموذج المحرك |
BF4M2012-10T3R |
| السرعة المقدرة |
2200 دورة في الدقيقة |
| القوة المقدرة |
72 كيلو واط |
| سرعة العمل |
0-40 م/دقيقة |
| سرعة المشي |
0-5.6 كم/ساعة |
| القدرة على التسلق النظري |
50% |
| الوزن الإجمالي |
5000 كجم |
| الحد الأدنى لنصف قطر الطحن |
130 ملم |
| الخلوص الأرضي |
120 ملم |
| وزن العمل |
34000 كجم |
| جهاز المسار |
| المسار الأمامي |
1720×300×620 ملم |
| الزاحف الخلفي |
1720×300×620 ملم |
| حجم الصندوق |
| خزان الوقود |
1400L |
| خزان هيدروليكي |
400 ل |
| خزان المياه |
3400L |
| النظام الكهربائي |
24 فولت |
| جهاز الحزام الناقل |
| إجمالي عرض الحزام الناقل |
800 ملم |
| عرض ناقل التفريغ |
800 ملم |
| قدرة نقل الحزام الناقل |
≥330 م 3 / ساعة |
| أبعاد الشحن |
| الآلات (الطول × العرض × الارتفاع) |
7650×2580×3000 ملم |
| الحزام الناقل (الطول × العرض × الارتفاع) |
8060×1150×1500 ملم |
استخدامات المنتج

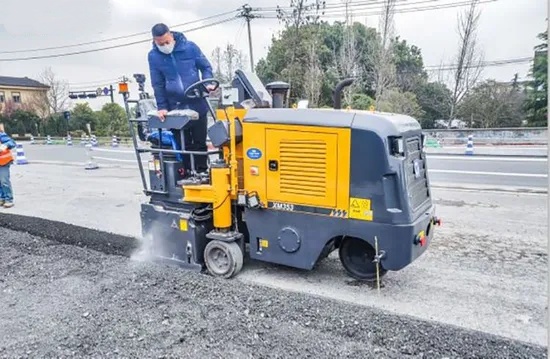

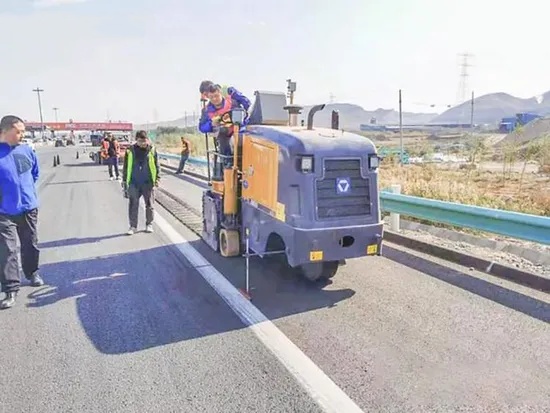

الطرق البلدية: تسوية غطاء غرف التفتيش، وإصلاح الحفر المحلية، وطحن الأخاديد، وإزالة علامات الطريق.
المنطقة السكنية والميدان: صيانة جزئية للرصف الإسفلتي أو الخرساني.
المجالات الخاصة: إزالة خطوط تحديد مدرج المطار، ومعالجة أرضيات المنشآت الصناعية، والتخشين قبل معالجة العزل المائي لأسطح الجسور.
العمل المساعد: التعاون مع آلات الطحن الكبيرة لإكمال أعمال الطحن في مناطق مثل الزوايا وأكتاف الطريق.
دليل تشغيل المنتج
يؤكد تشغيل آلة الطحن XM353 على المرونة والدقة. قبل بدء التشغيل، تحقق من تآكل رأس الأداة وشد المسار وحالة الزيت. بعد بدء التشغيل، قم بضبط عمق الطحن وسرعة السير وفقًا لظروف العمل. أثناء التشغيل، استفد من تفوق الحزام في الوضع الدقيق، وانتبه إلى حالة العمل لحزام تجميع المواد، وتأكد من التخليص المركزي لمواد النفايات. يوصى باستخدام وضع الطحن البطيء منخفض السرعة في المناطق الضيقة لضمان التشغيل السلس. بعد الاستخدام اليومي، يجب تنظيف الدوار وفحص المكونات الهيكلية الرئيسية. ويجب إجراء الصيانة الدورية للحفاظ على المعدات في أفضل حالة. للحصول على عمليات مفصلة، يرجى اتباع المواصفات الواردة في الدليل العشوائي.
التعليمات
1. لماذا تختار النوع المجنزرة بدلاً من النوع ذو العجلات؟
ج: يتميز تصميم الزاحف بضغط اتصال منخفض بالأرض، مما يوفر قوة جر وثبات أقوى. إنها مناسبة بشكل خاص للتشغيل على الأسطح الأرضية الناعمة أو غير المستوية أو ذات الحماية العالية. تتميز دوراتها بأنها أكثر مرونة وهي مناسبة جدًا لتحقيق 'الدوران في مكانه' في المناطق الضيقة للغاية.
2.كيفية التحكم في تسطيح الطحن؟
ج: عادةً ما يتم تجهيز XM353 بأجهزة يدوية أو بسيطة للتحكم في العمق. يعتمد المشغل بشكل أساسي على الخبرة ومراقبة الخط المرجعي للتحكم في التسطيح. يمكن تجهيز بعض الطرز بشكل اختياري بنظام تسوية تلقائي لتحقيق عمليات ذات دقة أعلى.
3. كيف يعمل حزام جمع المواد؟
ج: يتم إلقاء النفايات المطحونة تلقائيًا إلى جانب واحد (عادة الجانب الأيمن) من خلال الحزام الناقل داخل الآلة. يحتاج المشغل إلى تخطيط اتجاه رمي المواد قبل التشغيل والتعاون مع مركبة النقل لتحقيق التشغيل المستمر وتقليل عملية التنظيف اليدوية.
4.كيفية العمل في مكان ضيق جدًا؟
ج: هذا هو بالضبط المكان الذي تكمن فيه ميزة XM353. بفضل جسمها المدمج ونظام التوجيه المرن (حتى الدوران في مكانه)، يمكنها بسهولة الاقتراب من العوائق مثل أحجار الرصيف والجدران لإجراء عمليات دقيقة. فمن المستحسن استخدام العتاد منخفض السرعة والتحكم الجزئي.
5. كم مرة يجب استبدال رأس قاطع الطحن والتخطيط؟
ج: ليس هناك وقت محدد. يعتمد ذلك على صلابة المادة المطحونة وعبء العمل. التفتيش المنتظم ضروري. عندما يبلى رأس القاطع إلى الحد المحدد (راجع الدليل)، يجب استبداله في مجموعات لتجنب إتلاف مقعد القطع الأكثر تكلفة والتأثير على تأثير الطحن.
6. ماذا علي أن أفعل إذا كان ضوء الإنذار الخاص بالجهاز قيد التشغيل؟
ج: يجب إيقاف العمل فورًا والتحقق من رمز الإنذار الموجود على لوحة القيادة. الخطوة الأولى هي الرجوع إلى جدول رموز الخطأ في 'دليل التشغيل والصيانة' المرفق عشوائيًا وإجراء استكشاف أولي للأخطاء وإصلاحها وفقًا للتعليمات الواردة في الدليل. يمنع منعا باتا تجاهل الإنذار والاستمرار في فرض العمليات
