مقدمة المنتج

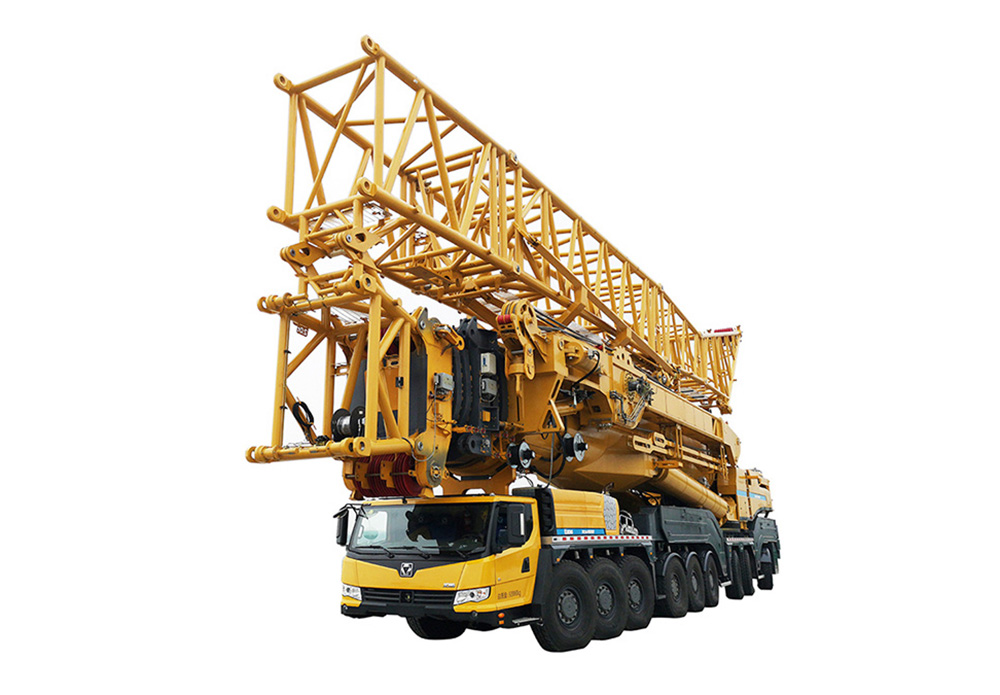

تعد XCA1600 أول رافعة في العالم صالحة لجميع التضاريس قادرة على التعامل مع تركيبات توربينات الرياح حتى 140 مترًا، مع أداء يغطي تركيبات التوربينات حتى 3.0 ميجاوات. إنها رائدة في استخدام ذراع الطي الذاتي المصمم خصيصًا لتطبيقات طاقة الرياح، وهو قادر على الطي تلقائيًا في غضون 25 دقيقة. يتيح ذلك للرافعة نقل جميع أذرع التطويل التشغيلية بين المواقع، مع أقصر وقت تعبئة إجمالي يبلغ ساعتين فقط. وهذا يعزز بشكل كبير كفاءة تركيب توربينات الرياح مع تقليل تكاليف النقل.
ميزة المنتج
رافعة لجميع التضاريس من فئة ألف طن مع أفضل مخططات الحمل والكفاءة في فئتها. يتم تركيبه على هيكل ذو تسعة محاور لجميع التضاريس مع ثمانية محاور مدفوعة، وقدرة على الانحدار تحت حمولة ثقيلة تصل إلى 30٪، الرائدة في العالم؛ تعمل ذراع الرافعة المكونة من سبعة أقسام وذراع طاقة الرياح المتخصصة ذاتية الطي على تسهيل تركيب توربينات الرياح بارتفاع محور يصل إلى 140 مترًا. رافعة ذات تسعة محاور بقدرة 1600 طن لجميع الأراضي مع مخططات تحميل هي الأفضل في فئتها. مع العديد من أذرع طاقة الرياح المتخصصة المدمجة، تتوفر توربينات الرياح الرفعية بمحور يبلغ 140 مترًا، مما يجعلها رائدة في الأداء في الصناعة.
يساهم نظام الدفع العالمي الفريد ثنائي القوة وثماني المحاور، والمحرك الميكانيكي سداسي المحاور + المحرك الهيدروليكي عالي السرعة ثنائي المحور، في نقل موقع العمل ذو الأحمال الثقيلة، أي مع ذراع الرافعة، وجهاز الرفع الفائق، وذراع طاقة الرياح وأذرع الامتداد المرفقة وقدرة المنحدر بنسبة 30%. مع عدم الحاجة إلى إزالة ذراع طاقة الرياح المبتكر القابل للطي ذاتيًا، لا يلزم سوى ساعتين لتخزين الرافعة، وكفاءة نقل عالية وتوفير التكلفة.
المعلمات التقنية
|
غرض
|
وحدة
|
XCA1600
|
|
الطول الكلي
|
مم
|
21568
|
|
العرض الكلي
|
مم
|
3000
|
|
الارتفاع الكلي
|
مم
|
4000
|
|
وزن
|
كجم
|
92000
|
|
الوزن الإجمالي في النقل
|
كجم
|
96000
|
|
قوة المحرك المقدرة
|
كيلوواط/(ص/دقيقة)
|
295/1800
|
|
482.2/1800
|
|
الأعلى. قدرة الرفع الإجمالية المقدرة
|
ر
|
1600
|
|
طفرة القاعدة
|
م
|
92.4
|
|
ذراع الرافعة الممتد بالكامل + الجيب
|
م
|
138/155
|
استخدامات المنتج

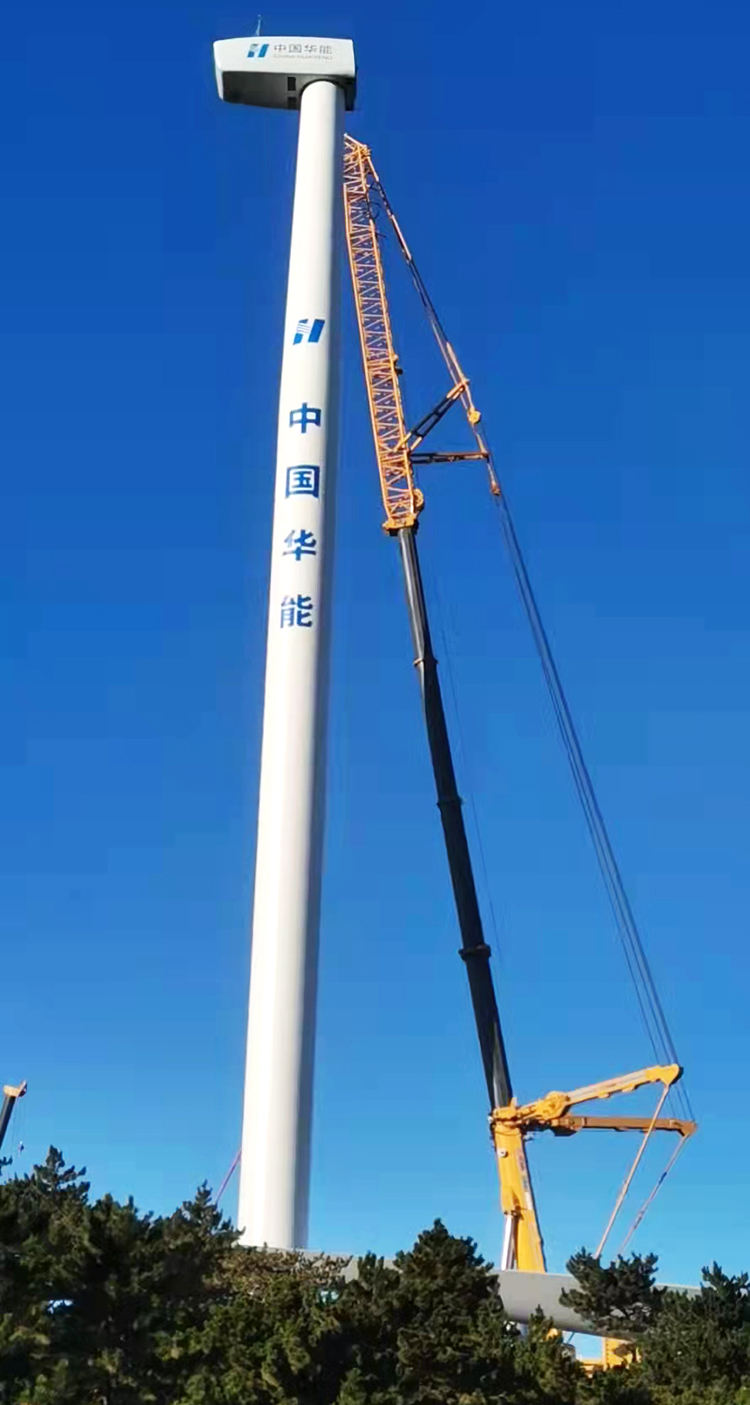

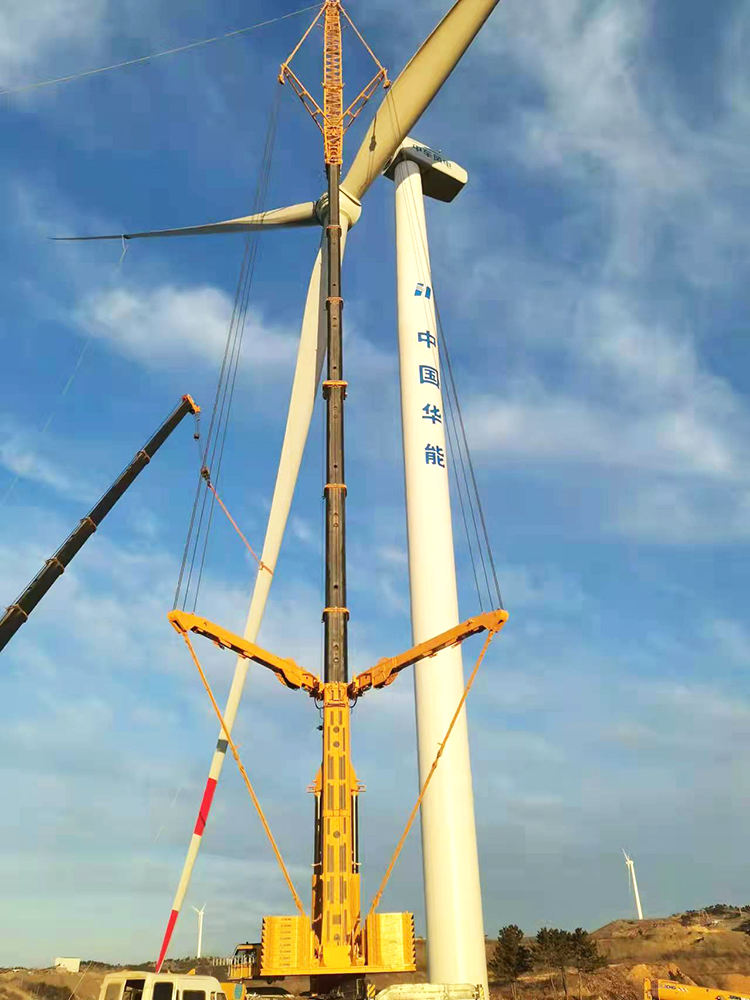

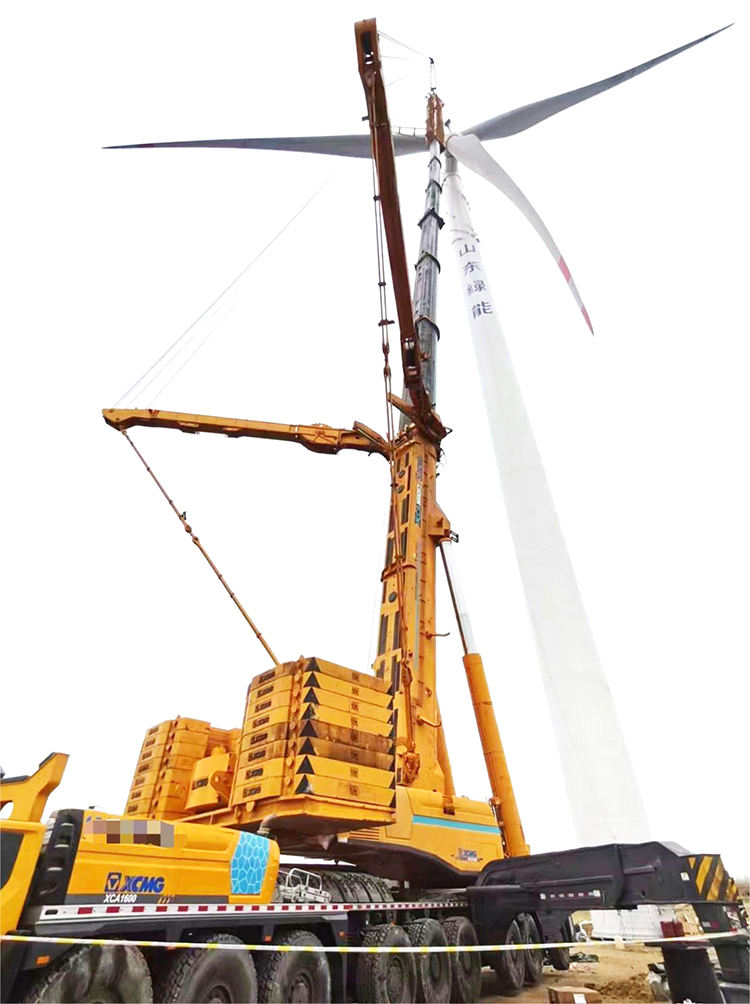

1. تركيب وصيانة توربينات الرياح البرية
XCA1600 هي الرافعة الوحيدة في العالم المخصصة لجميع التضاريس والقادرة على تركيب توربينات الرياح على ارتفاعات تصل إلى 140 مترًا. تتيح تكوينات ذراع الرافعة الطويلة جدًا وقدرة الرفع القوية التركيب والصيانة الفعالة لكرات التوربينات والشفرات والمكونات الأخرى، مما يعزز بشكل كبير كفاءة بناء مزرعة الرياح.
2. بناء الجسور والبنية التحتية على نطاق واسع
يتم نشره على نطاق واسع في مواقع البناء الكبرى مثل الطرق السريعة والجسور، ويتعامل مع المكونات الثقيلة مسبقة الصب والهياكل الفولاذية الكبيرة. إن قدرة الرفع الاستثنائية وتكوينات ذراع الرافعة الممتدة تتعامل بشكل فعال مع مهام الرفع طويلة المدى وعالية الصعوبة، مما يضمن التقدم الفعال في المشاريع واسعة النطاق.
3. رفع معدات مشاريع البتروكيماويات والطاقة
وفي مصانع البتروكيماويات وقواعد الطاقة، تتعامل مع أبراج التفاعل الكبيرة والأنابيب الثقيلة والمعدات الحيوية. تضمن حركتها الدقيقة الدقيقة واستقرارها الاستثنائي التركيب/التفكيك الآمن للمعدات الكبيرة داخل مساحات المصنع الضيقة، مما يضمن تحديد الموقع الدقيق للآلات الرئيسية.
4. الرفع المتخصص في الأراضي الجبلية والتلال
بفضل القدرات القوية على الطرق الوعرة والقدرة الاستثنائية على المناورة، يتكيف XCA1600 مع التضاريس الصعبة للنقل والعمليات في المناطق الجبلية أو الجبلية، واستكمال المهام مثل تركيب توربينات الرياح الجبلية بطول 130 مترًا.
5. النقل الفعال والنشر السريع
يوفر XCA1600 كفاءة نقل رائدة في الصناعة. يلغي هيكل ذراع الرافعة القابل للطي تلقائيًا الحاجة إلى تفكيك ذراع توربينات الرياح بين المواقع، مما يتيح تخزين السيارة بالكامل في غضون ساعتين. ومع قدرة تسلق التلال ذات الأحمال الثقيلة بنسبة 30%، فإنه يتحرك بسرعة بين مواقع العمل، مما يقلل بشكل كبير من وقت النقل وتكاليفه.
دليل تشغيل المنتج
قبل التشغيل، تأكد من تمديد الركائز ودعمها بالكامل على أرض صلبة ومستوية. مراقبة محدد عزم الدوران طوال العملية؛ الحمولة الزائدة ممنوع منعا باتا. استخدم نظام التحكم الذكي لتشغيل ذراع الرافعة بسلاسة، مع إيلاء اهتمام خاص لوظيفة التمديد/السحب الذكية لذراع الطي الأوتوماتيكي. أثناء الرفع، يجب على شخص إشارة مخصص توجيه العمليات للتأكد من تثبيت البضائع بشكل آمن وخلوها من الأفراد. بعد التشغيل، اسحب ذراع الرافعة بالكامل وقم بإجراء الصيانة الدورية. يجب أن يكون المشغلون معتمدين.
التعليمات
1. ما هي الاحتياطات التي يجب اتخاذها عند بدء تشغيل المحرك؟
يجب ألا تتجاوز كل محاولة بدء 15 ثانية، مع فاصل زمني لا يقل عن دقيقة واحدة بين المحاولات. إذا فشلت ثلاث عمليات تشغيل متتالية، توقف وتحقق من السبب.
2. هل هناك إجراءات خاصة لبدء تشغيل الجهاز في الطقس البارد؟
قم بتسخين المحرك أولاً. استخدم الوقود والزيت المناسبين بدرجة حرارة منخفضة. تجنب تسريع المحرك عند دواسة الوقود العالية. اسمح للمحرك بالعمل بسرعات منخفضة إلى متوسطة حتى تصل درجة حرارة الماء وضغط الزيت إلى المعدل الطبيعي.
3. ما هي الاحتياطات التي ينبغي اتخاذها أثناء عمليات السفر؟
أطلق البوق لتنبيه المناطق المحيطة قبل التحرك. تحرك ببطء على المنحدرات أو الأراضي غير المستوية أو الناعمة. تجنب المنعطفات الحادة لمنع الانقلاب.
4. ما هو المفتاح لتشغيل معدات العمل؟
تعمل بسلاسة ولطف. تجنب عمليات التشغيل أو التوقف المفاجئ أو التأثيرات القاسية، حيث يؤدي ذلك إلى تقليل عمر المكونات الهيكلية والنظام الهيدروليكي بشكل كبير.
5. كيف يمكن الاستفادة من قوة المحرك بكفاءة؟
حدد وضع الطاقة المناسب بناءً على ظروف التحميل. تجنب التشغيل لفترة طويلة عند تروس منخفضة مع عدد دورات مرتفع في الدقيقة أو تروس عالية مع عدد دورات منخفض في الدقيقة.
6. ما الذي يجب فعله في حالة إضاءة أضواء التحذير على لوحة العدادات؟
أوقف التشغيل فورًا واستشر الدليل لتحديد معنى التحذير. تشير أضواء التحذير الحمراء إلى الأعطال الخطيرة التي تتطلب إيقاف التشغيل الفوري للفحص؛ تشير أضواء التحذير الصفراء إلى التحذيرات التي ينبغي معالجتها على الفور.
