Présentation du produit

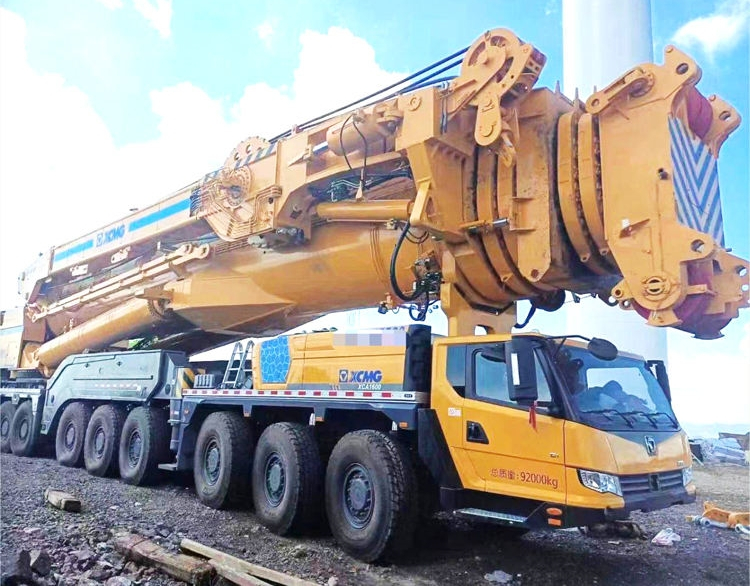

La XCA1600 est la première grue tout-terrain au monde capable de gérer des installations d'éoliennes jusqu'à 140 mètres, avec des performances couvrant des installations pour des éoliennes jusqu'à 3,0 MW. Il est le pionnier d'une flèche auto-repliable spécialement conçue pour les applications éoliennes, capable de se replier automatiquement en 25 minutes. Cela permet à la grue de transporter toutes les flèches opérationnelles entre les sites, avec le temps d'emballage global le plus court de seulement 2 heures. Cela augmente considérablement l’efficacité de l’installation des éoliennes tout en réduisant les coûts de déménagement.
Avantage du produit
Une grue tout terrain de classe mille tonnes avec les meilleurs tableaux de charge et l'efficacité de sa catégorie. Il est monté sur un châssis tout terrain à neuf essieux avec huit essieux moteurs et une capacité de pente sous charge lourde jusqu'à 30 %, leader mondial ; La flèche à sept sections et la flèche éolienne spécialisée auto-repliante facilitent l'installation d'éoliennes avec une hauteur de moyeu allant jusqu'à 140 m. Grue tout terrain à neuf essieux de 1 600 t avec les meilleurs tableaux de charge de sa catégorie. Avec diverses flèches éoliennes spécialisées combinées, des éoliennes de levage avec moyeu de 140 m sont disponibles, avec des performances leaders dans l'industrie.
Un système d'entraînement à huit essieux à double puissance unique au monde, un entraînement mécanique à six essieux + un entraînement hydraulique à rapport de vitesse élevé à deux essieux, contribue au transfert de chantiers lourds, c'est-à-dire avec une flèche, un dispositif de levage superbe, une flèche éolienne et des stabilisateurs attachés et une capacité de pente de 30 %. Sans avoir besoin de retirer la flèche éolienne auto-repliante innovante, seulement 2 heures sont nécessaires pour ranger la grue, ce qui permet une efficacité de transfert élevée et une économie de coûts.
Paramètres techniques
|
Article
|
Unité
|
XCA1600
|
|
Longueur totale
|
mm
|
21568
|
|
Largeur hors tout
|
mm
|
3000
|
|
Hauteur hors tout
|
mm
|
4000
|
|
Poids
|
kilos
|
92000
|
|
Poids total lors du transport
|
kilos
|
96000
|
|
Puissance nominale du moteur
|
kW/(tr/min)
|
295/1800
|
|
482,2/1800
|
|
Max. capacité de levage totale nominale
|
t
|
1600
|
|
Flèche de base
|
m
|
92.4
|
|
Flèche et flèche entièrement déployées
|
m
|
138/155
|
Utilisations du produit
1. Installation et maintenance des éoliennes terrestres
La XCA1600 est la seule grue tout-terrain au monde capable d'effectuer le montage d'éoliennes à des hauteurs allant jusqu'à 140 mètres. Ses configurations de flèche ultra-longues et sa puissante capacité de levage permettent une installation et une maintenance efficaces des nacelles de turbine, des pales et d'autres composants, augmentant ainsi considérablement l'efficacité de la construction de parcs éoliens.
2. Construction de ponts et d’infrastructures à grande échelle
Largement déployé sur les grands chantiers de construction comme les autoroutes et les ponts, il gère des composants préfabriqués lourds et de grandes structures en acier. Sa capacité de levage exceptionnelle et ses configurations de flèche étendues s'attaquent efficacement aux tâches de levage de longue portée et très difficiles, garantissant ainsi une progression efficace sur les projets à grande échelle.
3. Levage d'équipements de projets pétrochimiques et énergétiques
Dans les usines pétrochimiques et les bases énergétiques, il manipule de grandes tours de réaction, des canalisations lourdes et des équipements critiques. Son micro-mouvement précis et sa stabilité exceptionnelle garantissent une installation/démontage en toute sécurité de gros équipements dans des espaces d'usine confinés, garantissant un positionnement précis des machines clés.
4. Levage spécialisé en terrains montagneux et vallonnés
Doté de solides capacités tout-terrain et d'une maniabilité exceptionnelle, le XCA1600 s'adapte aux terrains difficiles pour la relocalisation et les opérations dans les régions montagneuses ou vallonnées, accomplissant des tâches telles que l'installation d'éoliennes de montagne de 130 m.
5. Délocalisation efficace et déploiement rapide
Le XCA1600 offre une efficacité de relocalisation de pointe. Sa structure de flèche auto-pliante élimine le besoin de démonter la flèche de l'éolienne entre les sites, permettant un rangement complet du véhicule en 2 heures. Avec une capacité de montée de charges lourdes de 30 %, il se déplace rapidement entre les lieux de travail, réduisant considérablement le temps et les coûts de déplacement.
Guide d'utilisation du produit
Avant l'utilisation, assurez-vous que les stabilisateurs sont complètement déployés et soutenus sur un sol solide et plat. Surveiller le limiteur de couple tout au long du fonctionnement ; la surcharge est strictement interdite. Utilisez le système de contrôle intelligent pour faire fonctionner la flèche en douceur, en accordant une attention particulière à la fonction intelligente d'extension/rétraction du bras repliable automatique. Pendant le levage, un signaleur dédié doit diriger les opérations pour s'assurer que la cargaison est solidement fixée et dégagée du personnel. Après utilisation, rétractez complètement la flèche et effectuez un entretien régulier. Les opérateurs doivent être certifiés.
FAQ
1. QUELLES PRÉCAUTIONS À PRENDRE LORS DU DÉMARRAGE DU MOTEUR ?
Chaque tentative de démarrage ne doit pas dépasser 15 secondes, avec un intervalle minimum d'une minute entre les tentatives. Si trois démarrages consécutifs échouent, arrêtez-vous et recherchez la cause.
2. EXISTE-T-IL DES PROCÉDURES SPÉCIALES POUR DÉMARRER LA MACHINE PAR TEMPS FROID ?
Préchauffez d'abord le moteur. Utilisez le carburant et l’huile à basse température appropriés. Évitez de faire tourner le moteur à plein régime. Laissez le moteur tourner à des régimes faibles à moyens jusqu'à ce que la température de l'eau et la pression d'huile atteignent les plages normales.
3. QUELLES PRÉCAUTIONS À PRENDRE LORS DES OPÉRATIONS DE DÉPLACEMENT ?
Faites retentir le klaxon pour alerter les environs avant de bouger. Déplacez-vous lentement sur des pentes, des terrains irréguliers ou meubles. Évitez les virages serrés pour éviter de basculer.
4. QUELLE EST LA CLÉ DU FONCTIONNEMENT DE L'ÉQUIPEMENT DE TRAVAIL ?
Fonctionnez en douceur et en douceur. Évitez les démarrages, les arrêts brusques ou les chocs violents, car ceux-ci réduisent considérablement la durée de vie des composants structurels et du système hydraulique.
5. COMMENT UTILISER EFFICACEMENT LA PUISSANCE DU MOTEUR ?
Sélectionnez le mode d'alimentation approprié en fonction des conditions de charge. Évitez un fonctionnement prolongé à des vitesses basses avec un régime élevé ou à des vitesses élevées avec un régime faible.
6. QUE FAIRE SI DES TÉMOINS S'ALLUMENT SUR LE TABLEAU DE BORD ?
Arrêtez immédiatement l'utilisation et consultez le manuel pour déterminer la signification de l'avertissement. Les voyants d'avertissement rouges indiquent des défauts critiques nécessitant un arrêt immédiat pour inspection ; les voyants d'avertissement jaunes indiquent des avis qui doivent être traités rapidement.
