Введение продукта

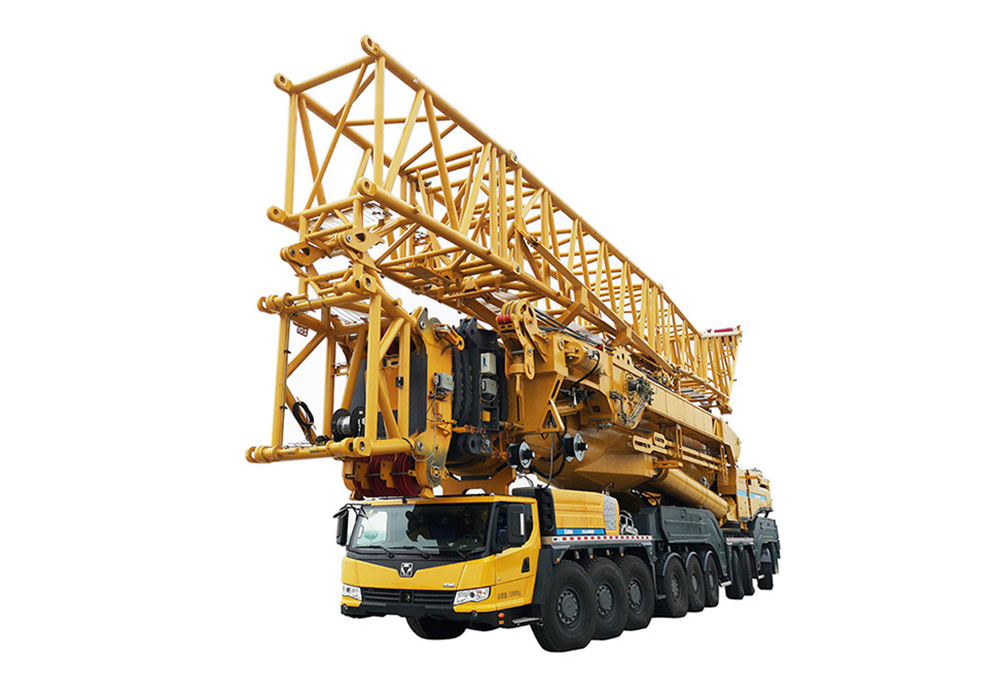

XCA1600 — это первый в мире вездеходный кран, способный перемещать ветряные установки высотой до 140 метров, а его производительность охватывает установки для турбин мощностью до 3,0 МВт. Это новаторская самоскладывающаяся стрела, специально разработанная для ветроэнергетических установок, способная автоматически складываться в течение 25 минут. Это позволяет крану транспортировать все рабочие стрелы между объектами с кратчайшим общим временем упаковки — всего 2 часа. Это значительно повышает эффективность установки ветряных турбин и одновременно снижает затраты на переезд.
Преимущество продукта
Вездеходный кран грузоподъемностью 1000 тонн с лучшими в своем классе диаграммами грузоподъемности и эффективностью. Он смонтирован на девятиосном вездеходном шасси с восемью ведущими осями и способностью преодолевать подъемы при большой нагрузке до 30%, ведущей в мире; семисекционная стрела и специализированный самоскладывающийся ветроэнергетический удлинитель позволяют устанавливать ветроэнергетические установки с высотой ступицы до 140 м. Девятиосный вездеходный кран грузоподъемностью 1600 т с лучшими в своем классе диаграммами грузоподъемности. С различными комбинированными специализированными ветроэнергетическими стрелами доступны подъемные ветряные турбины со ступицей длиной 140 м, ведущие в отрасли по производительности.
Уникальная глобальная восьмиосная приводная система с двойным приводом, шестиосный механический привод + двухосный высокоскоростной гидравлический привод, способствует перемещению тяжелых грузов на рабочую площадку, т.е. со стрелой, суперподъемным устройством, прикрепленной ветроэнергетической стрелой и выносными опорами и способностью преодолевать уклон 30%. Поскольку нет необходимости снимать инновационную самоскладывающуюся стрелу, работающую от ветра, для складывания крана требуется всего 2 часа, что обеспечивает высокую эффективность перемещения и экономию средств.
Технические параметры
|
Элемент
|
Единица
|
ХСА1600
|
|
Общая длина
|
мм
|
21568
|
|
Общая ширина
|
мм
|
3000
|
|
Общая высота
|
мм
|
4000
|
|
Масса
|
кг
|
92000
|
|
Общий вес в транспорте
|
кг
|
96000
|
|
Номинальная мощность двигателя
|
кВт/(об/мин)
|
295/1800
|
|
482,2/1800
|
|
Макс. номинальная общая грузоподъемность
|
т
|
1600
|
|
Базовая стрела
|
м
|
92.4
|
|
Полностью выдвинутая стрела+удлинитель
|
м
|
138/155
|
Использование продукта
1. Установка и обслуживание береговых ветряных турбин.

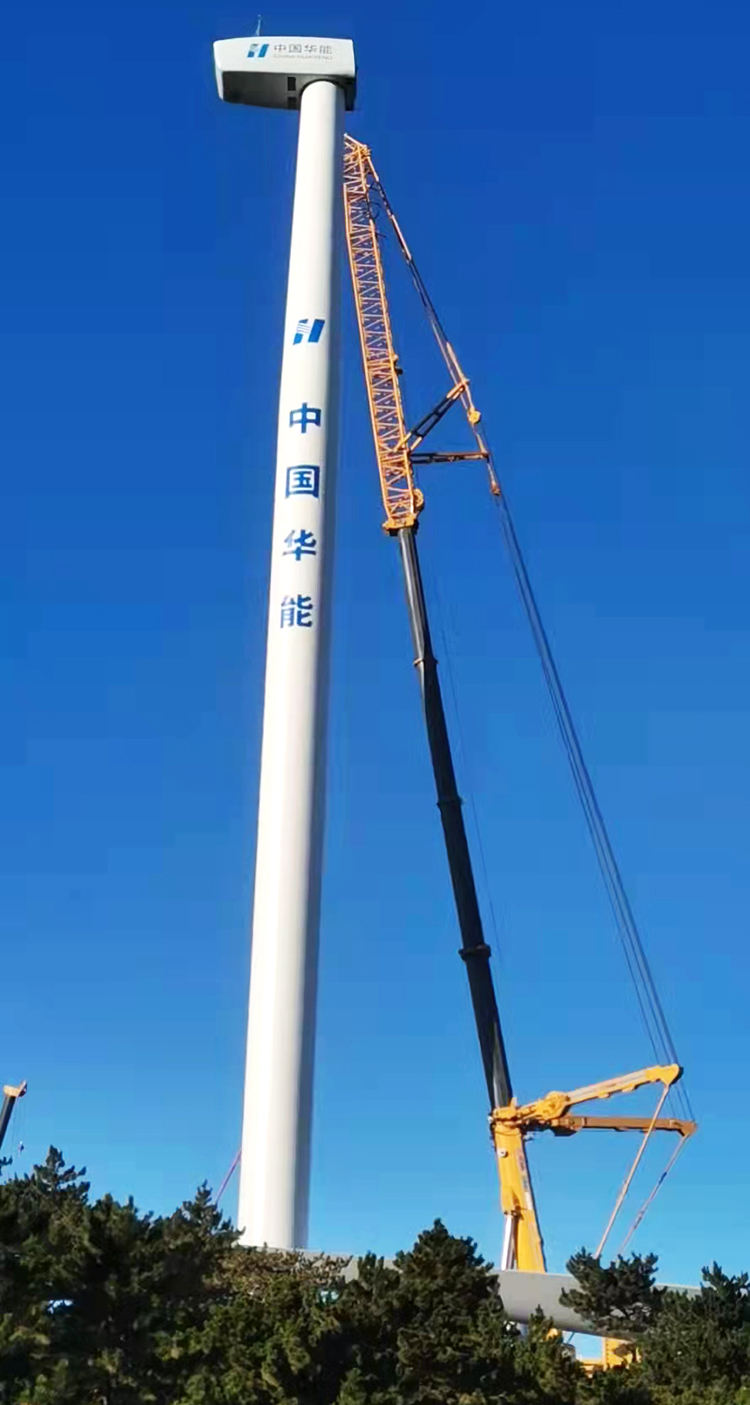

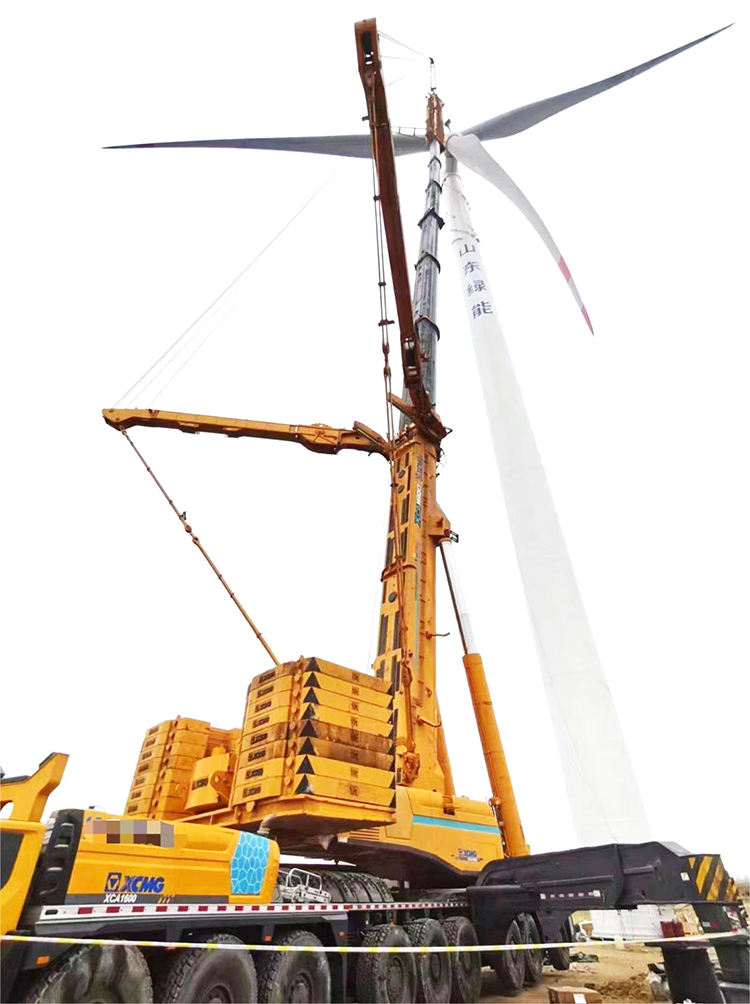

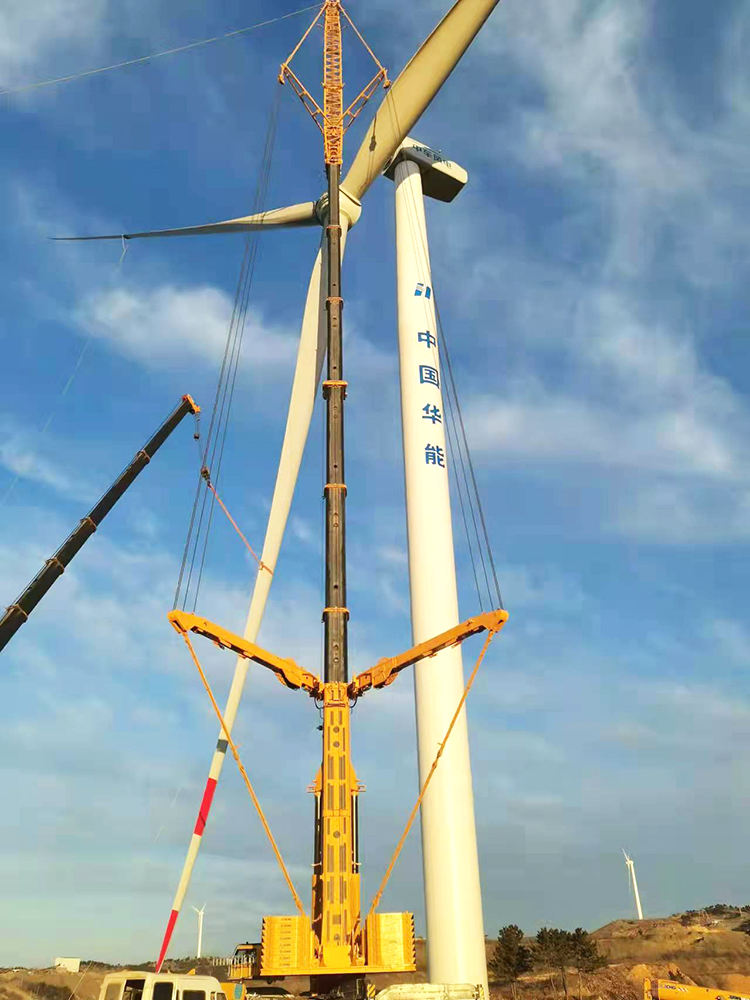

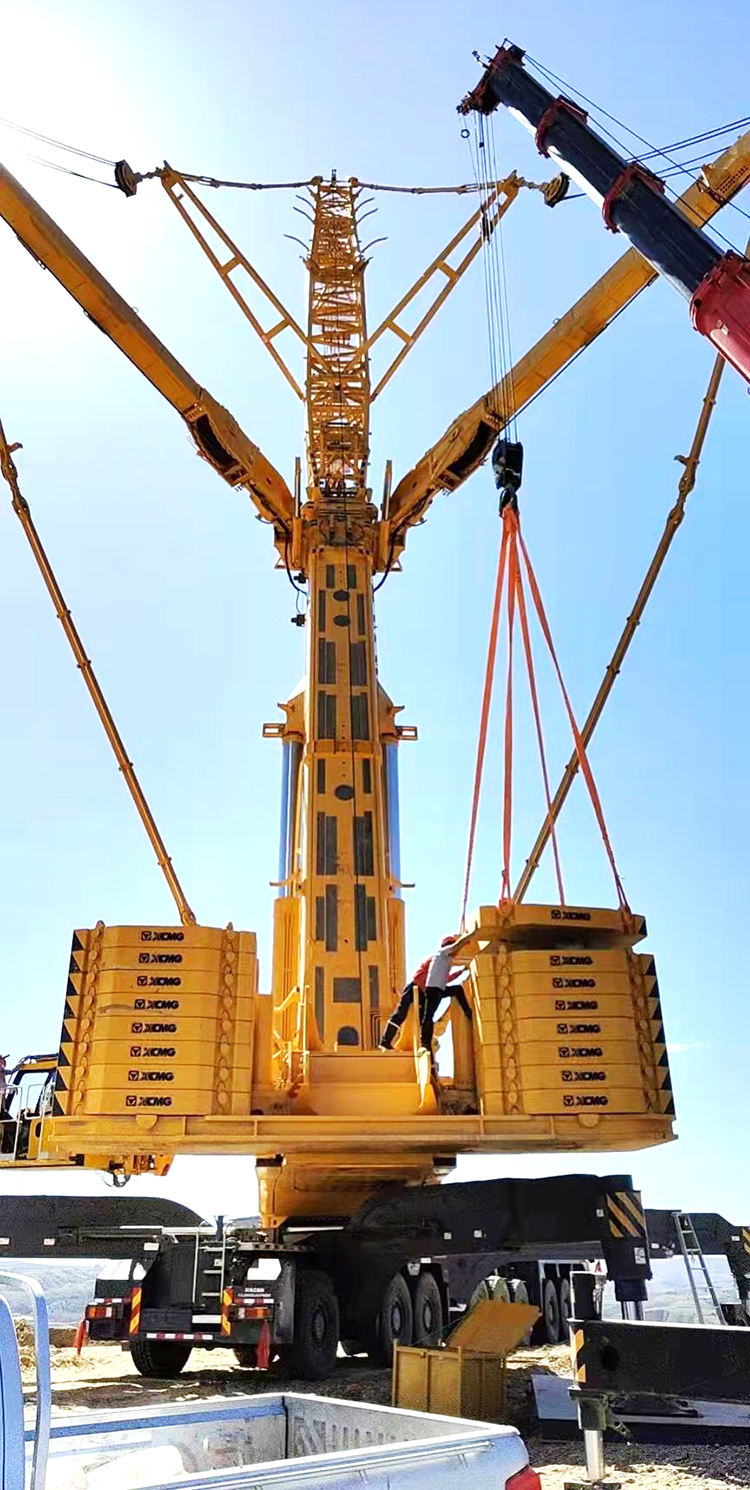

XCA1600 — единственный в мире вездеходный кран, способный выполнять монтаж ветряных турбин на высоте до 140 метров. Его сверхдлинная конфигурация стрелы и мощная грузоподъемность позволяют эффективно устанавливать и обслуживать гондолы турбин, лопасти и другие компоненты, что значительно повышает эффективность строительства ветряных электростанций.
2. Масштабное строительство мостов и инфраструктуры.
Широко используемый на крупных строительных площадках, таких как автомагистрали и мосты, он работает с тяжелыми сборными железобетонными компонентами и большими стальными конструкциями. Его исключительная грузоподъемность и удлиненная конфигурация стрелы эффективно решают сложные подъемные задачи с большими пролетами, обеспечивая эффективное выполнение крупномасштабных проектов.
3. Подъем оборудования для нефтехимических и энергетических проектов.
На нефтехимических заводах и энергетических базах он работает с большими реакционными башнями, тяжелыми трубами и критически важным оборудованием. Его точное микродвижение и исключительная стабильность обеспечивают безопасную установку/демонтаж крупного оборудования в ограниченном производственном пространстве, гарантируя точное позиционирование основного оборудования.
4. Специализированный подъем в горной и холмистой местности.
Обладая надежными внедорожными возможностями и исключительной маневренностью, XCA1600 адаптируется к сложной местности для перемещения и работы в горных или холмистых регионах, выполняя такие задачи, как установка 130-метровых горных ветряных турбин.
5. Эффективный переезд и быстрое развертывание

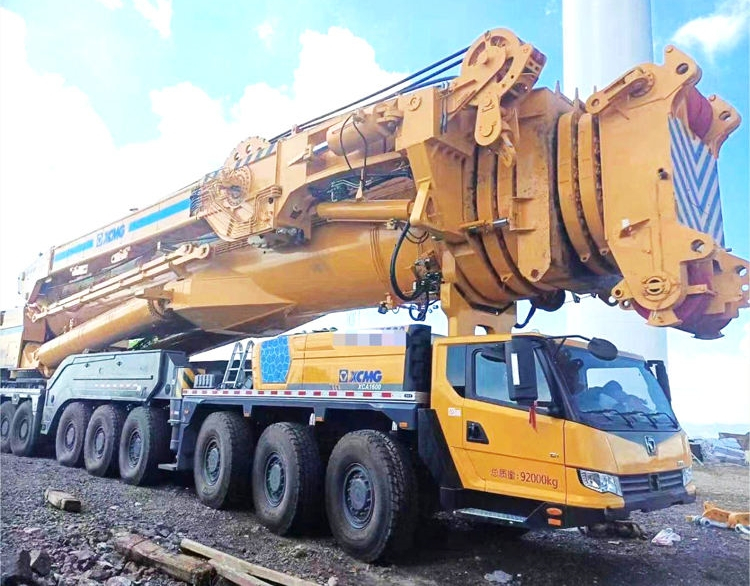

XCA1600 обеспечивает лучшую в отрасли эффективность переезда. Его конструкция автоматически складывающейся стрелы устраняет необходимость разбирать стрелу ветряной турбины между объектами, позволяя полностью разместить транспортное средство в течение 2 часов. Благодаря способности преодолевать подъемы при больших нагрузках на уровне 30 % он быстро перемещается между рабочими местами, что значительно сокращает время и затраты на переезд.
Руководство по эксплуатации продукта
Перед началом работы убедитесь, что выносные опоры полностью выдвинуты и опираются на твердую, ровную поверхность. Следить за ограничителем крутящего момента во время работы; перегрузка строго запрещена. Используйте интеллектуальную систему управления для плавного управления стрелой, уделяя особое внимание интеллектуальной функции выдвижения/втягивания автоматического складывающегося рычага. Во время подъема специальный сигнальщик должен руководить операциями, чтобы убедиться, что груз надежно закреплен и находится вдали от персонала. После работы полностью втяните стрелу и выполните регулярное техническое обслуживание. Операторы должны быть сертифицированы.
Часто задаваемые вопросы
1. КАКИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ?
Каждая попытка запуска не должна превышать 15 секунд с интервалом между попытками не менее 1 минуты. Если три последовательных запуска не удались, остановитесь и выясните причину.
2. СУЩЕСТВУЮТ ЛИ СПЕЦИАЛЬНЫЕ ПРОЦЕДУРЫ ДЛЯ ЗАПУСКА МАШИНЫ В ХОЛОДНУЮ ПОГОДУ?
Сначала прогрейте двигатель. Используйте подходящее низкотемпературное топливо и масло. Избегайте увеличения оборотов двигателя на высоких оборотах. Дайте двигателю поработать на низких и средних оборотах, пока температура воды и давление масла не достигнут нормального диапазона.
3. КАКИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ СЛЕДУЕТ ПРИНИМАТЬ ВО ВРЕМЯ ПУТЕШЕСТВЕННЫХ ОПЕРАЦИЙ?
Прежде чем двигаться, подайте звуковой сигнал, чтобы предупредить окружающих. Двигайтесь медленно по склонам, неровностям или мягкому грунту. Избегайте резких поворотов, чтобы предотвратить опрокидывание.
4. ЧТО ВАЖНО В ЭКСПЛУАТАЦИИ РАБОЧЕГО ОБОРУДОВАНИЯ?
Действуйте плавно и осторожно. Избегайте резких запусков, остановок или резких ударов, поскольку они значительно сокращают срок службы компонентов конструкции и гидравлической системы.
5. КАК МОЖНО ЭФФЕКТИВНО ИСПОЛЬЗОВАТЬ МОЩНОСТЬ ДВИГАТЕЛЯ?
Выберите подходящий режим мощности в зависимости от условий нагрузки. Избегайте длительной работы на низких передачах с высокими оборотами или на высоких передачах с низкими оборотами.
6. ЧТО НУЖНО ДЕЛАТЬ, ЕСЛИ НА ПРИБОРНОЙ ПАНЕЛИ ЗАГОРАЮТСЯ ПРЕДУПРЕЖДАЮЩИЕ ЛАМПЫ?
Немедленно прекратите работу и обратитесь к руководству, чтобы определить значение предупреждения. Красные сигнальные лампы указывают на критические неисправности, требующие немедленного отключения для проверки; желтые сигнальные огни указывают на рекомендации, которые следует незамедлительно принять во внимание.
