مقدمة المنتج

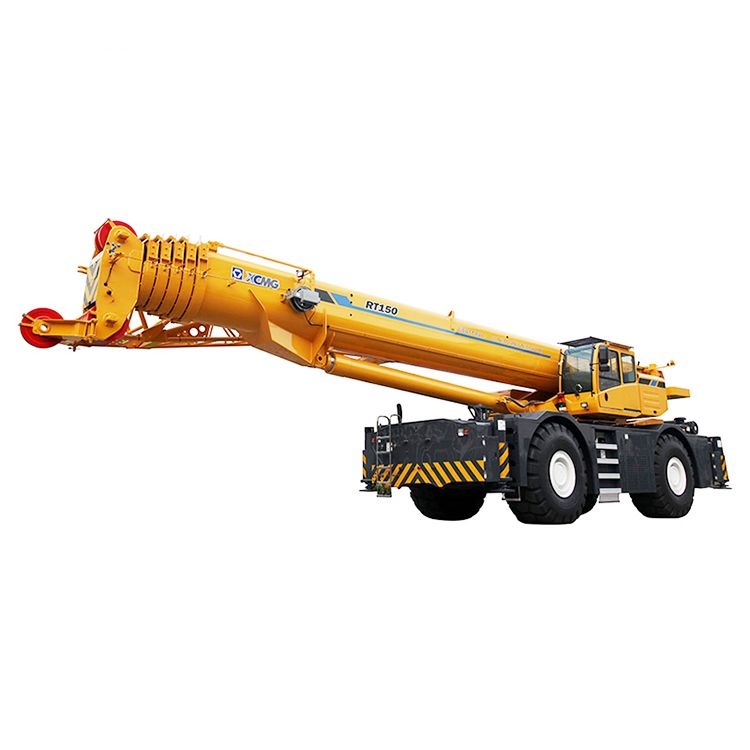

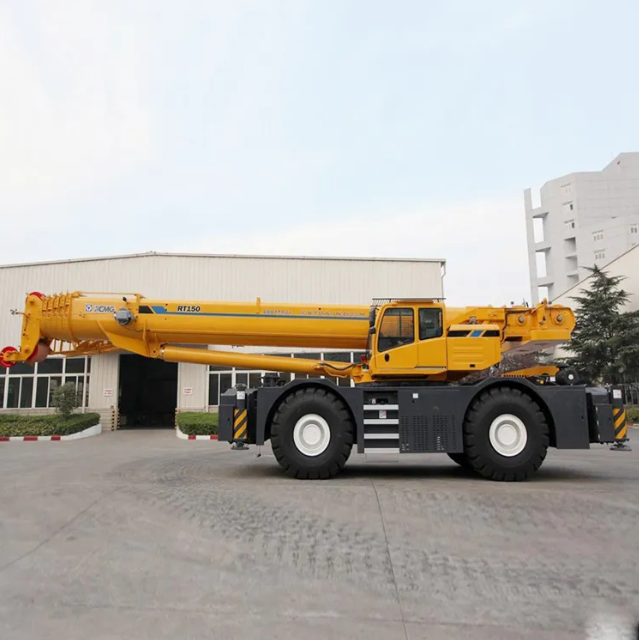

تم تجهيز RT150 بمحرك QSL (الطاقة المقدرة 224 كيلووات)، باستخدام نظام هيدروليكي مخصص لتوفير الطاقة ومحول عزم الدوران القفل، مما يحقق انخفاضًا بنسبة تزيد عن 20% في استهلاك الوقود أثناء التشغيل عالي السرعة. تعطي المعدات الأولوية للسلامة، وتتميز بعناصر تحكم في الحماية من الحمل الزائد والرفع الزائد والخفض الزائد، إلى جانب التحكم في المحاذاة الذاتية لعجلة المحور الخلفي ونظام حماية سلامة السفر التلقائي.
ميزة المنتج
موفرة للطاقة وصديقة للبيئة
نظام هيدروليكي متخصص موفر للطاقة. يتميز محول عزم الدوران مع وظيفة القفل بميزات عزم الدوران الكبير عند السرعات المنخفضة والكفاءة العالية عند السرعات العالية. نظام التحكم في الرفع من أجل السقوط الحر، دون الحاجة إلى طاقة إضافية.
قدرة عالية على الحركة والكفاءة
يتم اعتماد نوعين من القيادة 4×2 و4×4 مع وظيفة القيادة للأمام والخلف.
قدرة رفع قوية
تم تطويره بشكل مشترك من قبل المهندسين الصينيين والألمان، مع مفهوم التصميم المتقدم. نظام تصغير ذو اسطوانة مزدوجة بالإضافة إلى الحبال، مستقر وموثوق.
المعلمات التقنية
|
غرض
|
وحدة
|
المعلمة
|
|
طول المركبة بأكملها
|
مم
|
16350
|
|
عرض السيارة بأكملها
|
مم
|
3570
|
|
ارتفاع السيارة بأكملها
|
مم
|
4100
|
|
قاعدة العجلات
|
مم
|
4820
|
|
مسار العجلة
|
مم
|
2640
|
|
معلمات الوزن
|
|
الوزن الإجمالي للمركبة عند القيادة
|
كجم
|
90500
|
|
تحميل المحور
|
كجم
|
(المحور الأمامي) 36690/(المحور الخلفي) 53810
|
|
البارامترية الحركية
|
|
قوة المحرك المقدرة
|
كيلووات / (ص / دقيقة)
|
224
|
|
أقصى عزم دوران للمحرك
|
نانومتر / (ص / دقيقة)
|
1369
|
|
معلمات القيادة
|
|
أقصى سرعة للسفر
|
كم/ساعة
|
33
|
|
الحد الأدنى لسرعة السفر
|
كم/ساعة
|
2
|
|
انحراف
|
|
الحد الأدنى لنصف قطر الدوران
|
م
|
17
|
|
أقصى قدرة على الصعود
|
%
|
60
|
|
دقيقة. الخلوص الأرضي للآلة
|
مم
|
580
|
|
زاوية الاقتراب
|
°
|
21.3
|
|
زاوية المغادرة
|
°
|
16.4
|
|
مسافة الكبح
|
م
|
9
|
|
معلمات الأداء الرئيسية
|
|
الأعلى. قدرة الرفع المقدرة
|
ر
|
150
|
|
دقيقة. النطاق المقدر
|
م
|
3
|
|
الأعلى. لحظة تحميل الذراع الأساسية
|
كيلو نيوتن · م
|
5145
|
|
نصف قطر دوران ذيل القرص الدوار
|
مم
|
4780
|
|
مداد
|
|
طولية
|
م
|
9.2
|
|
أفقي
|
م
|
8.5/7.2
|
|
الأعلى. ارتفاع الرفع
|
|
بوم الأساسية
|
م
|
14.3
|
|
أطول بوم رئيسي
|
م
|
62.3
|
|
أطول ذراع الرافعة الرئيسية + ذراع الرافعة المساعدة
|
م
|
80
|
|
طول ذراع الرافعة
|
|
بوم الأساسية
|
م
|
13.2
|
|
أطول بوم رئيسي
|
م
|
62
|
|
أطول ذراع الرافعة الرئيسية + ذراع الرافعة المساعدة
|
م
|
82
|
استخدامات المنتج

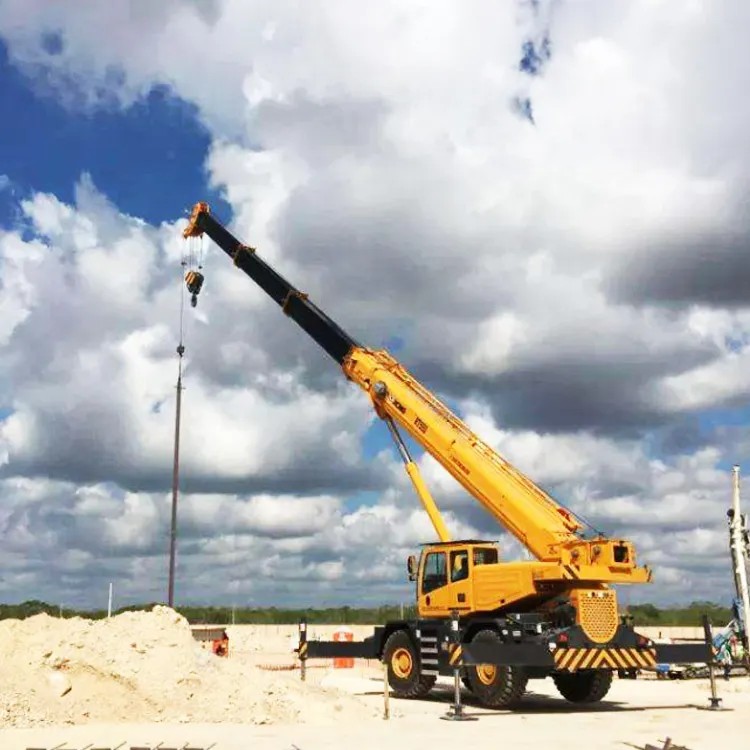

1. عمليات التعدين والمحاجر
مثالية لرفع ونقل الكتل الخام الكبيرة والمواد الحجرية ومكونات المعدات الثقيلة وتركيب خطوط الأنابيب في مواقع التعدين والمحاجر. إن هيكلها القوي وقدراتها القوية على الطرق الوعرة (أقصى قدرة على التدرج بنسبة 60%، وإطارات مخصصة للطرق الوعرة، والقفل التفاضلي المضاد للانزلاق) يمكّنها من التعامل مع الظروف القاسية والصعبة.
2. بناء حقول النفط وقواعد الطاقة
يتم نشرها في مواقع حقول النفط ومشاريع الطاقة لتركيب المعدات الكبيرة، ونقل الأنابيب الثقيلة، ودعم عمليات الصيانة. تتكيف أوضاع التشغيل الثلاثة الخاصة بها — المدعومة بالدعائم، والمدعمة بالإطارات، وحاملة الحمولة — بمرونة مع متطلبات مواقع البناء المتنوعة.

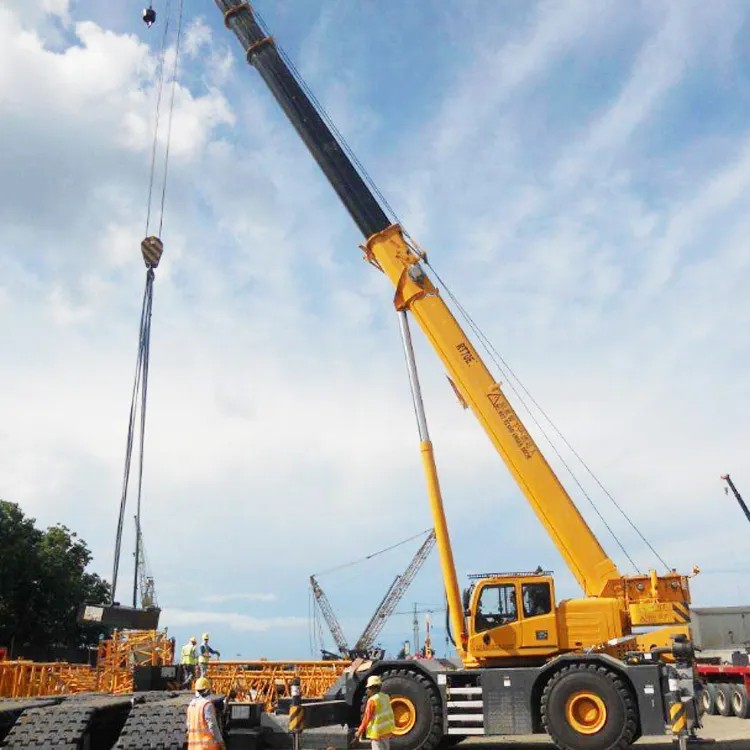

3. بناء الطرق والجسور والبنية التحتية على نطاق واسع
يتم نشرها على نطاق واسع في مواقع البناء الرئيسية مثل الطرق السريعة والجسور لرفع المكونات الثقيلة مسبقة الصب والهياكل الفولاذية الكبيرة ومواد البناء الأخرى. إن قدرة الرفع الاستثنائية (150 طنًا) وتكوين ذراع الرافعة الممتد (ذراع الرافعة الرئيسية + الذراع الذي يصل إلى 80 مترًا) تغطي بشكل فعال مناطق العمل واسعة النطاق وعالية الصعوبة.

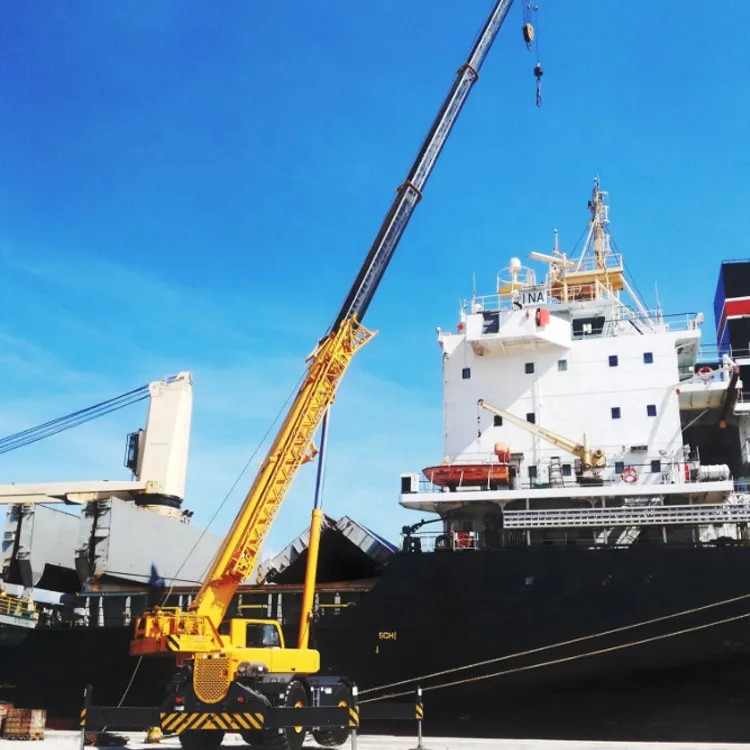

4. لوجستيات الموانئ والتخزين واسعة النطاق
وفي الموانئ ومرافق التخزين الكبيرة، يتعامل بكفاءة مع تحميل وتفريغ ونقل البضائع الثقيلة والآلات الكبيرة والمواد. تعمل قدرتها على المناورة الرشيقة وقدرتها على الدوران بزاوية 360 درجة على تعزيز الكفاءة اللوجستية.
دليل تشغيل المنتج
قبل التشغيل، قم بإجراء فحص ما قبل بدء التشغيل يغطي حالة المعدات والبيئة المحيطة. استخدم أحد أوضاع التشغيل الثلاثة: التشغيل المدعوم بالركيزة، أو التشغيل المدعوم بالإطارات، أو السير حاملاً الحمولة. قم بتشغيل وظائف مثل الرفع والدوران وتمديد ذراع الرافعة عبر المقابض وواجهات التحكم داخل الكابينة. مراقبة مؤشرات الحمل وتنبيهات نظام السلامة لضمان التشغيل السلس. بعد العمل، قم بإيقاف الرافعة في مكان آمن وقم بإجراء الصيانة الروتينية.
التعليمات
1. ما الذي يجب ملاحظته عند ضبط المسارات؟
اضبطه على أرض مستوية، وحافظ على التوتر المناسب، وافحص بانتظام تآكل مسامير الجنزير والبطانات.
2. كيفية استبدال حزام المحرك؟
قم بفك الموتر، وإزالة الحزام القديم، وتثبيت الحزام الجديد وضبط الشد، والتحقق من محاذاة البكرة.
3. ما الذي يجب فعله إذا كانت درجة حرارة الماء في الجهاز مرتفعة جدًا؟
تحقق من مستوى سائل التبريد، ونظف الرادياتير، وافحص مضخة المياه وتشغيل منظم الحرارة، وقم بإزالة الحطام من الجزء الخارجي للرادياتير.
4. كيف يمكن حل مشكلة الدخان الأسود المنبعث من المحرك؟
تحقق مما إذا كان مرشح الهواء مسدودًا، وتأكد من أن نظام حقن الوقود يعمل بشكل صحيح، وتأكد من أن الشاحن التوربيني يعمل بفعالية.
5. كيفية تشغيل النظام الهيدروليكي بشكل صحيح؟
تحقق من مستوى السائل الهيدروليكي قبل التشغيل. تجنب التشغيل لفترات طويلة في المواقف القصوى أثناء الاستخدام. مراقبة التغيرات في درجة حرارة السائل الهيدروليكي.
6. كيف نضمن التشغيل الآمن على المنحدرات؟
الحفاظ على مركز ثقل المعدات مستقرة. قم بتشغيل فرامل الانتظار. تجنب المنعطفات الحادة. استخدم الأجهزة المضادة للانزلاق عند الضرورة.
