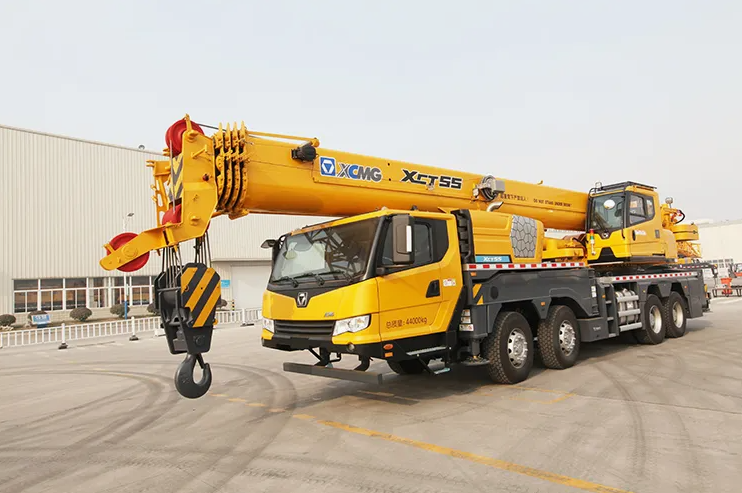

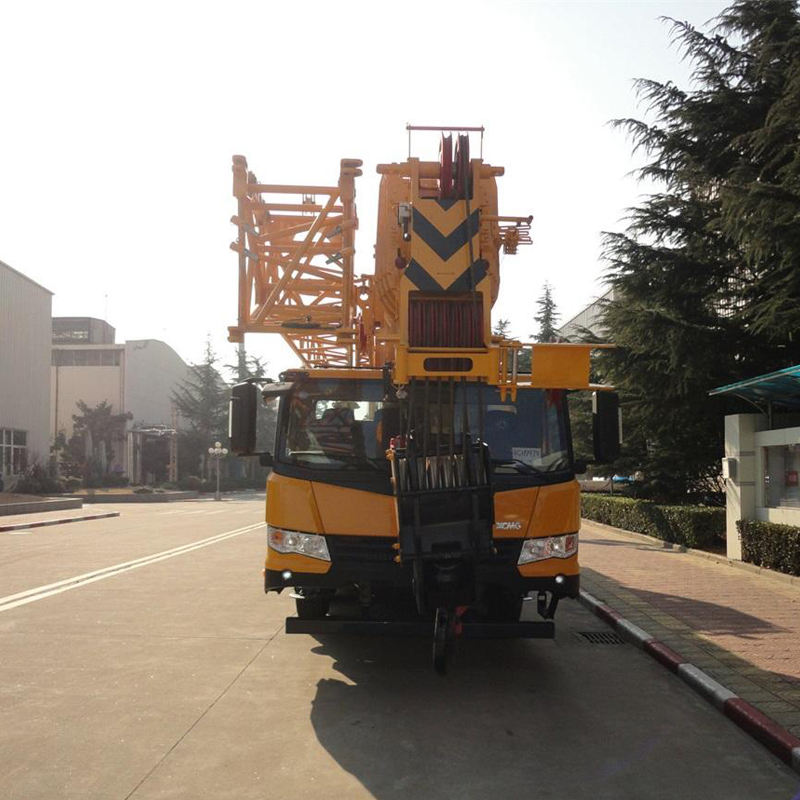

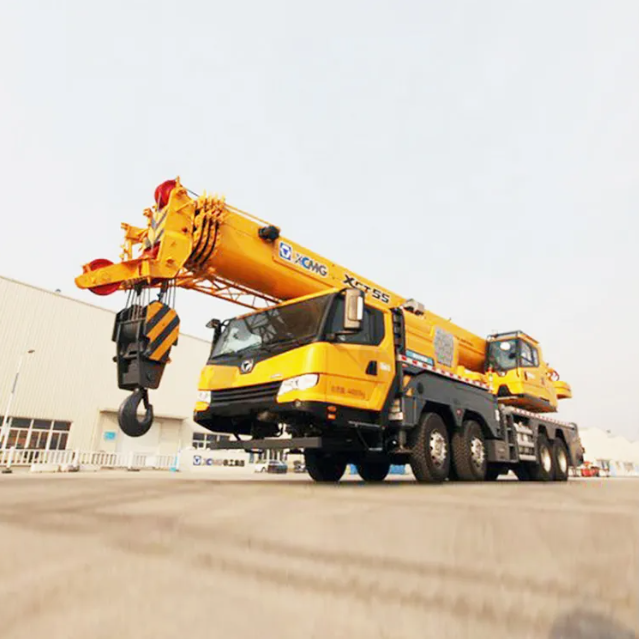

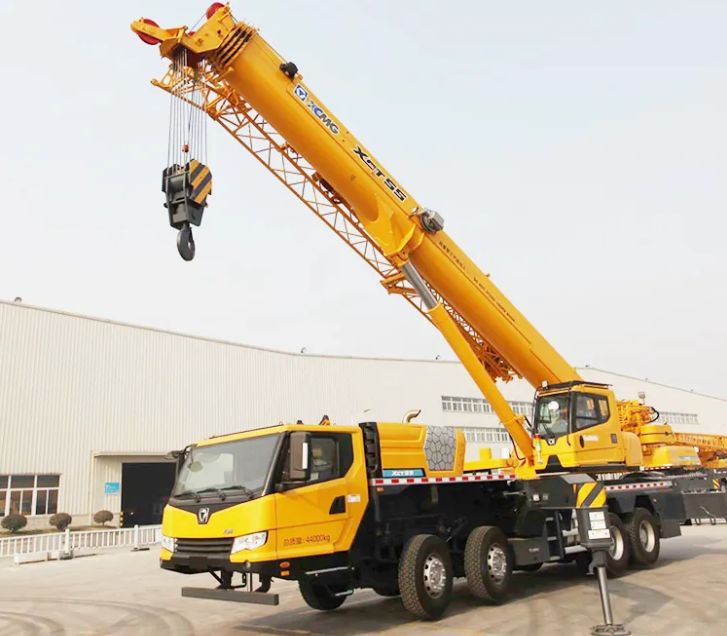

XCT55L5
| التوفر: | |
|---|---|
| الكمية: | |
مقدمة المنتج
يشتمل هذا الطراز على تقنية ذراع الرافعة الذكية ونظام واجهة بين الإنسان والآلة على مستوى سيارات الركاب، مما يعزز بشكل كبير الراحة التشغيلية والدقة والسلامة. يضمن نظامها الهيدروليكي الجديد الموفر للطاقة تحكمًا رائعًا في الحركة الدقيقة وسلاسة. يوفر هيكل الركائز من النوع K استقرارًا تشغيليًا استثنائيًا.
ميزة المنتج
أداء رفع فائق
يعتبر ذراع الرافعة المكون من 5 أقسام بطول 44.5 مترًا مع شكل جانبي من النوع U هو الأطول من نفس الفئة في الصناعة؛ الحد الأقصى. أجزاء الخط هي 12 لكتلة الخطاف الرئيسية. الأداء أعلى بنسبة 10% من أداء المنافسين، تحت حالة الوزن الموازنة الكامل 9.5 طن، وسابق بحوالي 22%. يتم تحديث وضع التلسكوب من التلسكوب المتسلسل إلى التلسكوب العشوائي. يعد تغيير طول ذراع الرافعة أكثر كفاءة، وأداء ذراع الرافعة المتوسطة والطويلة أعلى؛
نظام هيدروليكي جديد موفر للطاقة
الدقيقة. سرعة الدوران المستقرة هي 0.1 درجة / ثانية. الدقيقة. سرعة الرفع المستقرة (الأسطوانة) هي 2.5 م/دقيقة. يمكن تحقيق حركات رفع دقيقة وآمنة. يمكن لتكنولوجيا التبريد المستقلة للمحرك الهيدروليكي أن تجعل درجة حرارة التوازن الحراري للنظام الهيدروليكي أقل من 80 درجة مئوية. يمكن أن تعمل بشكل طبيعي في بيئة درجة الحرارة العالية وبالتالي تكون عملية الرفع آمنة وموثوقة.
نظام محرك الطاقة ذو السرعة المنخفضة وعزم الدوران الكبير
مما يؤدي إلى مزيج مثالي من أداء الطاقة العالية واستهلاك الوقود المنخفض، أي تقليل استهلاك الوقود بنسبة 12% للقيادة، و15% للتشغيل، وتحسين أداء الطاقة بنسبة 15%.
المعلمات التقنية
|
البعد
|
وحدة
|
XCT55L5
|
|
الطول الكلي
|
مم
|
13980
|
|
العرض الكلي
|
مم
|
2550
|
|
الارتفاع الكلي
|
مم
|
3610
|
|
الوزن الإجمالي في السفر
|
كجم
|
44000
|
|
الأعلى. سرعة السفر
|
كم/ساعة
|
90
|
|
دقيقة. قطر الدوران
|
م
|
24
|
|
دقيقة. الخلوص الأرضي
|
مم
|
303.5
|
|
زاوية المغادرة
|
°
|
13
|
|
الأعلى. القدرة على الصف
|
%
|
45
|
|
استهلاك الوقود لمسافة 100 كيلومتر
|
ل
|
35
|
|
الأعلى. قدرة الرفع الإجمالية المقدرة
|
ر
|
55
|
|
دقيقة. نصف قطر العمل المقدر
|
م
|
3
|
|
نصف قطر الدوران عند ذيل القرص الدوار
|
م
|
3.845
|
|
الأعلى. رفع عزم الدوران
|
كيلو نيوتن متر
|
2033
|
|
طفرة القاعدة
|
م
|
11.9
|
|
ماكس.الازدهار الرئيسي
|
م
|
44.5
|
|
Max.main بوم + الجيب
|
م
|
60.3
|
استخدامات المنتج
1. البناء الحضري والهندسة البلدية
يعتبر XCT55L5 مناسبًا بشكل مثالي للعمليات ذات المساحة المحدودة مثل مواقع البناء الحضرية وشبكات خطوط الأنابيب البلدية ومشاريع التجديد في المناطق السكنية القديمة. إن تصميمها الشامل المدمج وقدرتها الممتازة على المناورة يمكّنها من العمل في شوارع المدينة الضيقة، وأداء مهام مثل مد الأنابيب ورفع المعدات الصغيرة مع تقليل تعطيل الحياة اليومية للسكان وتدفق حركة المرور.
2. البنية التحتية للنقل وعمليات الموانئ
يتم نشر هذه الرافعة على نطاق واسع في مشاريع البنية التحتية واسعة النطاق مثل الموانئ والجسور والطرق السريعة. تتعامل قدرة الرفع القوية وتصميم ذراع الرافعة الممتد بكفاءة مع المهام الحرجة مثل رفع العوارض الكبيرة مسبقة الصب وتركيب الهياكل الفولاذية، مما يضمن التقدم في الوقت المناسب في المشاريع الهندسية الكبرى.
3. صيانة/تركيب المنشآت الصناعية ومشاريع الطاقة
يتعامل XCT55L5 مع تركيب المعدات الكبيرة وصيانتها وإصلاحها في البيئات الصناعية المعقدة مثل مصانع البتروكيماويات وحقول النفط والمناجم. ويضمن تحكمها واستقرارها الدقيقان رفعًا ووضعًا آمنًا وفعالًا للمعدات الثقيلة مثل المفاعلات والخزانات.
4. رفع المواد في محاجر التعدين
إن XCT55L5 قادر على رفع العمليات في محاجر التعدين، بقدرة رفع تبلغ 55 طنًا تلبي متطلبات مناولة المواد الثقيلة ورفعها. ومع ذلك، فإن العمل في مثل هذه البيئات القاسية يتطلب اهتمامًا خاصًا بالقدرة على التكيف مع التضاريس، واحتياطات السلامة، والصيانة المنتظمة للمعدات لضمان السلامة والاستقرار.
5. المشاريع التي تتطلب نقلًا سريعًا وعمليات عالية التردد
بفضل خصائصه المتميزة في التنقل وكفاءة استخدام الطاقة، يعتبر XCT55L5 مناسبًا بشكل مثالي لعمليات الرفع الشاملة التي تتطلب حركة متكررة بين المواقع والاستجابة السريعة. فهو يقلل بشكل كبير من وقت النقل والتكاليف التشغيلية، مما يعزز الكفاءة الاقتصادية.
دليل تشغيل المنتج
قبل التشغيل، تأكد من تمديد الركائز بالكامل وتأكد من صلابة الأرض. حافظ على مستوى الرافعة أثناء التشغيل ولا تفرط في تحميلها أبدًا. قم بتمديد ذراع الرافعة وسحبها بسلاسة، مع الحفاظ على مسافة آمنة من العوائق المحيطة. قم بالتدوير ببطء وثبات، وتجنب التوقف أو الانعطاف المفاجئ. افحص الحبل السلكي بانتظام بحثًا عن التآكل. بعد الانتهاء من العمل، قم بسحب ذراع الرافعة، وتأمين الخطاف، والاحتفاظ بسجلات صيانة المعدات اليومية.
التعليمات
1. إذا قمت عن غير قصد بملء زيت المحرك بشكل زائد قليلاً عن علامة مقياس العمق، فهل هذه مشكلة؟
من الأفضل تصريف الفائض. يزيد مستوى الزيت الزائد من مقاومة العمود المرفقي، مما قد يتسبب في دخول الزيت إلى غرفة الاحتراق ويؤدي إلى تسرب ختم الزيت.
2. لماذا توجد مسافات بادئة على أسطح الاتصال بين وصلات المسار والدبابيس؟
يؤدي التشحيم السيئ إلى حدوث احتكاك جاف، مما يؤدي إلى تآكل شديد في المواد الكاشطة.
3. هل يتم إيقاف تشغيل وحدة التحكم الإلكترونية أو شاشة العرض مع تأخير بعد إيقاف تشغيل الإشعال؟
هذا أمر طبيعي. تم تصميم معظم وحدات التحكم الإلكترونية مع تأخير انقطاع التيار الكهربائي لتخزين البيانات وإكمال عمليات الفحص الذاتي.
4. بعد تغيير الزيت الهيدروليكي، هل يظهر النظام زيادة في الرغوة؟
وقد يكون ذلك بسبب إضافة زيت منخفض الجودة ذو خصائص رديئة مضادة للرغوة، أو عدم إزالة الزيت القديم بشكل كامل أثناء التغيير، مما يسبب تفاعل بين المواد المضافة في الزيوت الجديدة والقديمة.
5. أثناء العمليات المجمعة، هل يبدو الأمر وكأن السلطة قد سُرقت؟
يحدث هذا بسبب منطق توزيع التدفق الإجمالي للنظام الهيدروليكي أو استجابة تنظيم طاقة المضخة، مما يمثل خصائص النظام العادية. في حالة الإفراط، قم بفحص نظام التحكم في المضخة.
6. هل لا تزال هناك رطوبة داخل الموصل المقاوم للماء؟
يحدث هذا عندما لا يتم تثبيت حلقة الختم بشكل صحيح أثناء الاتصال أو عندما تكون حلقة الختم قديمة وفشلت.
