مقدمة المنتج

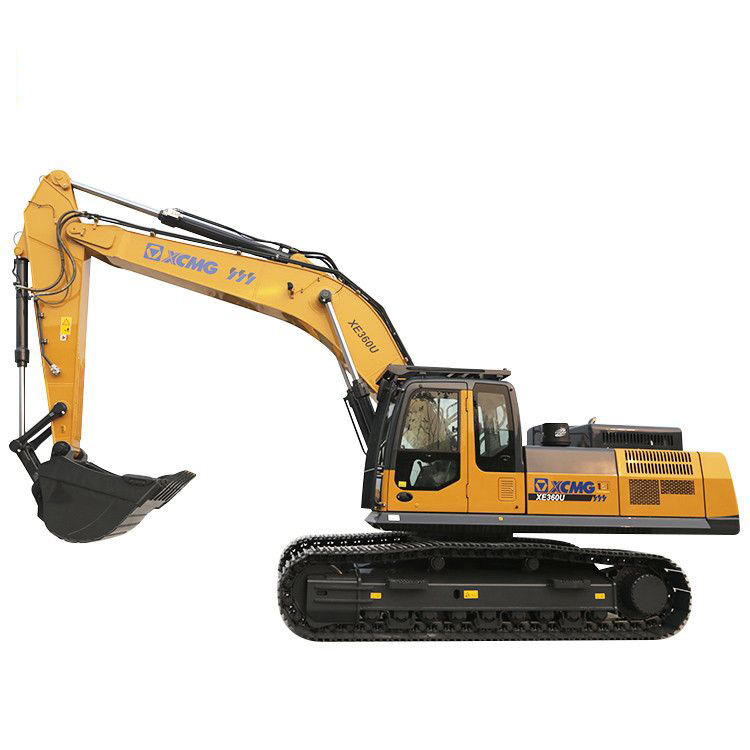

تتميز XE360U بمحرك EFI T4F ذو قضيب مشترك عالي الضغط ونظام تحكم إلكتروني ذكي لتوفير الأداء العالي الذي تحتاجه في مواقع العمل الصعبة. إن كابينة ROPS جنبًا إلى جنب مع مكيف الهواء البارد والدافئ عالي الطاقة ستجعل المشغل آمنًا ويشعر بالراحة أثناء العمل.
ميزة المنتج
يحقق محرك EFI ذو القضيب المشترك عالي الضغط الذي يفي بانبعاثات وكالة حماية البيئة الأمريكية (EPA) Tier4F تحكمًا مثاليًا في حقن الوقود، ويحسن كفاءة الاحتراق، كما أنه أكثر كفاءة في استخدام الطاقة وصديق للبيئة.
تتميز الحفارة المجنزرة XE360U، المجهزة بصمام تحكم جديد متعدد الاتجاهات كبير القطر، بالسرعة والكفاءة؛ كما تم تحسين عنصر الصمام بشكل أكبر لتقليل فقدان الضغط الداخلي للقناة، وتحسين القدرة على المناورة وكفاءة التشغيل المركب.
يمكن لنظام التحكم الإلكتروني الذكي تحقيق التحكم المطابق الأمثل لسرعة المحرك والمضخة الهيدروليكية، والتوازن الديناميكي للطاقة والنظام الهيدروليكي. مع وظيفة تشخيص الأخطاء عن بعد، سيتم تسجيل عملية التشغيل في أي وقت.
ممتص الصدمات بزيت السيليكون عالي الأداء مع زنبرك تخميد داخلي سوف يعزل موجات الصدمات بشكل فعال في نطاقات تردد محددة لتحسين الراحة.
المعلمات التقنية
| نموذج المبيعات |
وحدة |
XE360U |
| الوزن التشغيلي |
كجم |
36800 |
| سعة الدلو |
م³ |
1.6 |
| محرك |
نموذج |
/ |
QSL9 |
| القوة المقدرة |
كيلووات/دورة في الدقيقة |
213/2000 |
| الحد الأقصى لعزم الدوران/السرعة |
نيوتن متر/دورة في الدقيقة |
1400/1451 |
| النزوح |
ل |
8.9 |
| الأداء الرئيسي |
سرعة السفر |
كم/ساعة |
5.4/3.2 |
| سرعة التأرجح |
ص / دقيقة |
9.7 |
| القدرة على التدرج |
° |
35 |
| الضغط الأرضي |
كيلو باسكال |
66.7 |
| قوة حفر الدلو |
كيلو نيوتن |
263 |
| قوة حفر الذراع |
كيلو نيوتن |
183 |
| أقصى قوة الجر |
كيلو نيوتن |
285 |
| حجم المظهر |
الطول الكلي |
مم |
11388 |
| العرض الكلي |
مم |
3390 |
| الارتفاع الكلي |
مم |
3570 |
| عرض المنصة |
مم |
3200 |
| طول المسار |
مم |
5035 |
| العرض الكلي للهيكل |
مم |
3390 |
| عرض المسار |
مم |
800 |
| قاعدة عجلات الزاحف |
مم |
4040 |
| مقياس المسار |
مم |
2590 |
| إزالة ثقل الموازنة |
مم |
1197 |
| دقيقة. الخلوص الأرضي |
مم |
500 |
| دقيقة. نصف قطر تأرجح الذيل |
مم |
3700 |
| ارتفاع المسار |
مم |
1115 |
| نطاق العمل |
الأعلى. ارتفاع الحفر |
مم |
10445 |
| الأعلى. ارتفاع الإغراق |
مم |
7287 |
| الأعلى. عمق الحفر |
مم |
7423 |
| الحد الأقصى لعمق القطع لمستوى القاع 2240 مم (8 قدم). |
مم |
7266 |
| الأعلى. عمق حفر الجدار العمودي |
مم |
6776 |
| الأعلى. نصف قطر الحفر |
مم |
11114 |
| دقيقة. نصف قطر التأرجح |
مم |
4369 |
استخدامات المنتج
1. استخراج النفط وبناء حقول النفط
يتفوق الطراز XE360U في مواجهة التحديات الصعبة في مناطق استخراج النفط، مثل عمليات التنقيب عن الصخور في منطقة حقول النفط ميدلاند في تكساس بالولايات المتحدة الأمريكية. تعمل معدات العمل المعززة وتصميم نظام الضغط العالي على تحسين قوة الحفر للجرافة والعصا، بينما يضمن نظام التبريد عالي السعة تشغيل الماكينة دون عناء حتى في درجات حرارة تصل إلى 46 درجة مئوية.
2. تطبيقات التعدين واستغلال المحاجر والتطبيقات الثقيلة
بفضل بنيتها القوية وقوة الحفر القوية، تعد XE360U أيضًا مناسبة لعمليات التعدين. أدائها المتميز يمكّنها من التعامل مع المهام الثقيلة في مثل هذه البيئات.
3. إنشاء البنية التحتية ونقل التربة بشكل عام
إن XE360U قابل للتطبيق على نطاق واسع في بناء الطرق، المشاريع البلدية، وغيرها من عمليات نقل التربة العامة. تتيح كفاءتها التشغيلية العالية إكمال المهام المتنوعة بشكل فعال بما في ذلك الحفر والسحق (يتطلب توصيل الكسارة).
4. الأسواق الراقية ذات المتطلبات البيئية الصارمة
يفي الطراز XE360U بمعايير الانبعاثات الخاصة بأمريكا الشمالية من المستوى 4F، ويتميز بمحرك حقن الوقود الإلكتروني ذي القضيب المشترك عالي الضغط ونظام التحكم الإلكتروني الذكي. ولا يؤدي ذلك إلى تعزيز الكفاءة التشغيلية وتقليل استهلاك الوقود (يُقال إنه يوفر ما يقرب من 10% مقارنة بالمعدات المحلية) فحسب، بل يستخدم أيضًا تقنيات مثل تقليل الأكسدة وإعادة تدوير غاز العادم في نظام الانبعاثات الخاص به. تعمل هذه على تقليل انبعاثات الملوثات بشكل فعال (تقلل بشكل كبير من أكاسيد النيتروجين، على سبيل المثال)، مما يجعلها مناسبة للغاية للأسواق المتميزة ذات المعايير البيئية الصارمة، مثل أمريكا الشمالية وأوروبا.
دليل تشغيل المنتج
قبل التشغيل، افحص زيت المحرك ومستويات السوائل الهيدروليكية وهيكل الهيكل المقوى، مع إيلاء اهتمام خاص لنظافة نظام التبريد. بعد البدء، قم بوضعه في وضع الخمول لمدة 3-5 دقائق للإحماء. أثناء التشغيل، قم بمراقبة تنبيهات لوحة المعلومات وحدد أوضاع التشغيل الذكية المناسبة. حافظ على حركات سلسة أثناء المهام الشاقة، وتجنب الانعطافات أو التوقفات المفاجئة. في ظروف درجات الحرارة المرتفعة، قم بمراقبة حالة نظام التبريد وفحص نظام الترشيح ثلاثي المراحل بشكل دوري. قم بتنظيف المعدات جيدًا بعد التشغيل، مع التركيز على فحص تآكل مكونات العمل. قم بإجراء صيانة منتظمة للنظام الهيدروليكي ونظام الانبعاثات من المستوى 4F، مع تشحيم جميع نقاط المفصلات. قم دائمًا بمراقبة البيئة المحيطة، والحفاظ على مسافات التشغيل الآمنة، وإيلاء اهتمام خاص لاستقرار المعدات أثناء الأحمال الثقيلة.
التعليمات
1. هل تبدو عصا التحكم ثقيلة ويصعب تشغيلها؟
بالنسبة للأنظمة التي تعمل بالدليل، تحقق مما إذا كان ضغط خرج المضخة الدليلية طبيعيًا، وما إذا كان عنصر الفلتر الدليلي مسدودًا، وما إذا كانت خطوط الزيت الدليلية واضحة. بالنسبة لأنظمة الربط الميكانيكية، قم بفحص آلية الربط بحثًا عن تجويع الزيت أو التآكل.
2. ترتفع درجة حرارة الزيت الهيدروليكي بسرعة كبيرة، مما يؤدي إلى إطلاق إنذارات متكررة؟
① مشكلات الرادياتير: تحقق مما إذا كان رادياتير الزيت الهيدروليكي وأسطح رادياتير سائل تبريد المحرك مسدودة بالغبار أو الحطام.
② مشكلات النظام: تسرب داخلي شديد (يؤدي تصريف الزيت عالي الضغط مباشرة إلى الخزان إلى توليد الحرارة) أو ضبط صمامات الضغط على مستوى مرتفع جدًا مما يتسبب في حدوث فيضان متكرر وتراكم الحرارة.
③ مشكلات جودة الزيت: درجة الزيت الهيدروليكي غير صحيحة أو الأكسدة الشديدة.
3. هل تعاني الشاشة من التعتيم أو التشويه، ولكن تظل الآلة قابلة للعمل؟
على الأرجح أن السبب هو وحدة العرض نفسها أو أسلاك التوصيل الخاصة بها، وليس وحدة التحكم الرئيسية (MCU/ECU). حاول إعادة تشغيل الجهاز. إذا لم يكن ذلك فعالاً، فافحص الأسلاك أو استبدل وحدة العرض.
4. هل يتدهور زيت علبة التروس بسرعة؟
تسمح الأختام التالفة الموجودة على محمل الدوران للماء والملوثات بالدخول إلى غرفة التروس.
5. لماذا تنكسر مسامير الإطارات؟
يؤدي الفشل في ربط البراغي في تسلسل متقاطع وفي عزم الدوران المحدد إلى حدوث توزيع غير متساوي للضغط بين البراغي، أو ارتخاء محمل العجلة مما يؤدي إلى اهتزاز العجلة.
6. لماذا يصدر جذر ذراع الرافعة أصواتًا غير طبيعية أثناء التشغيل؟
يؤدي تآكل المسامير والبطانات التي تربط ذراع الرافعة بالمنصة إلى خلق خلوص زائد، مما يتطلب استبدال الأكمام أو المسامير المتآكلة.
