مقدمة المنتج

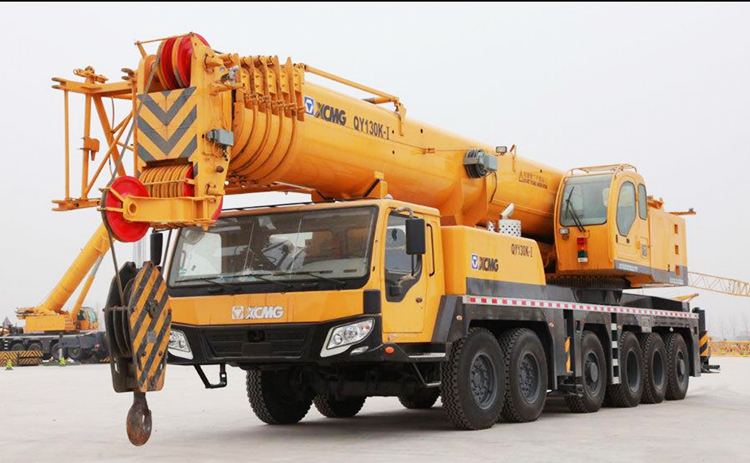

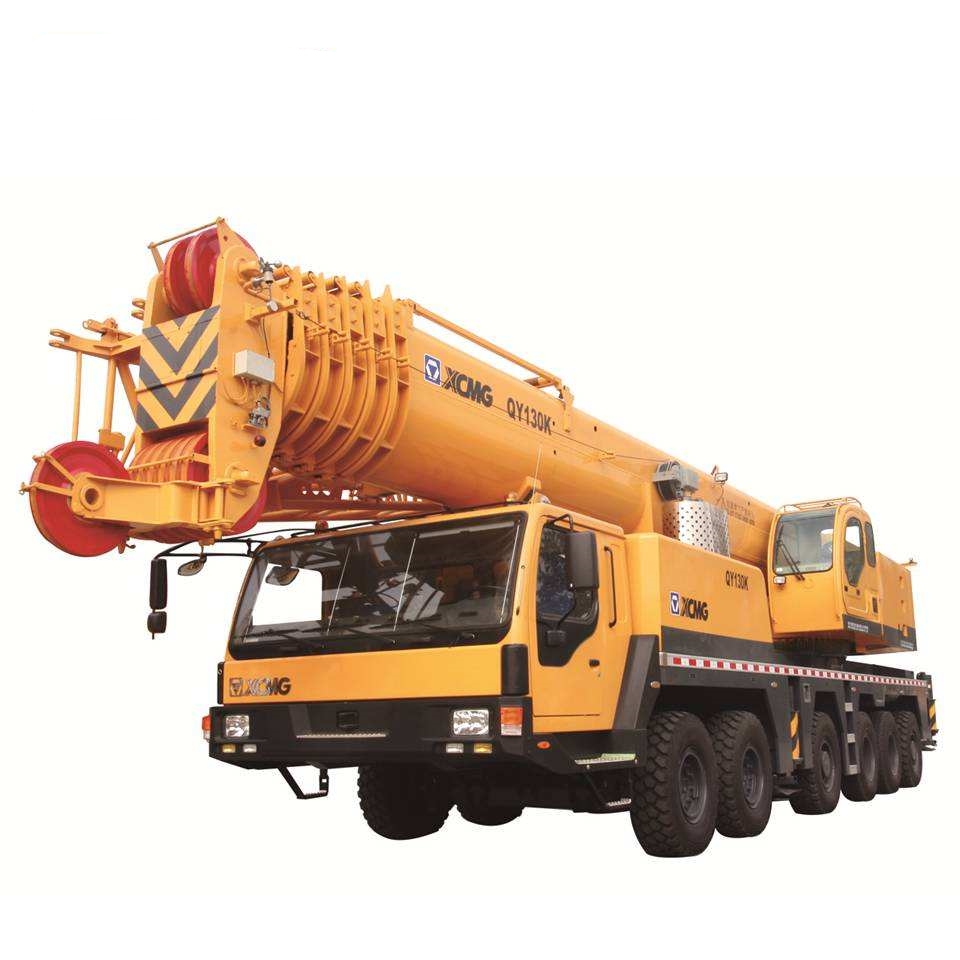

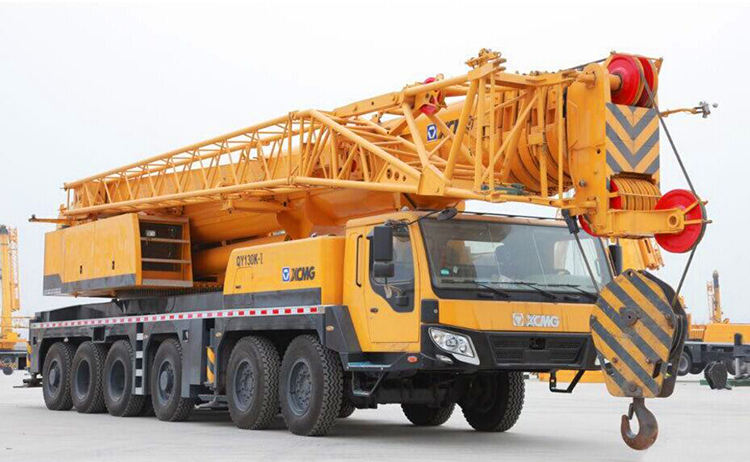

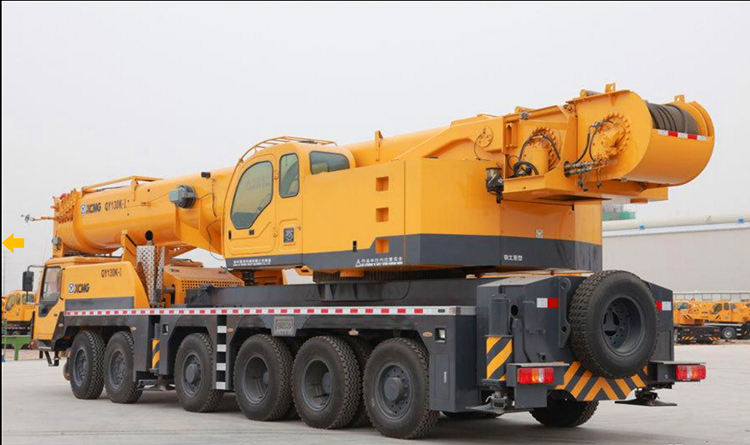

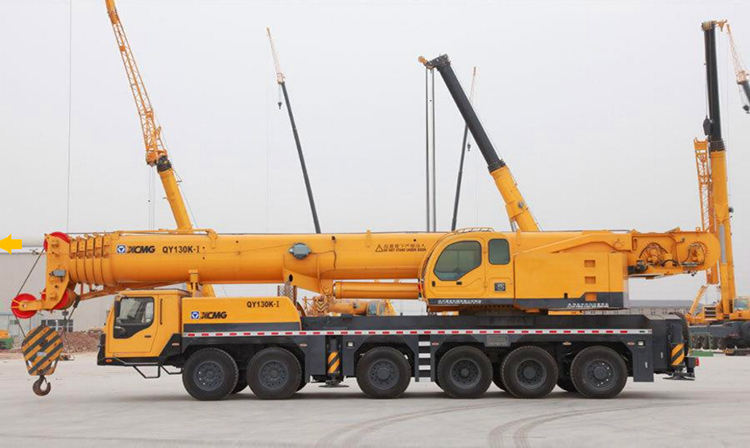

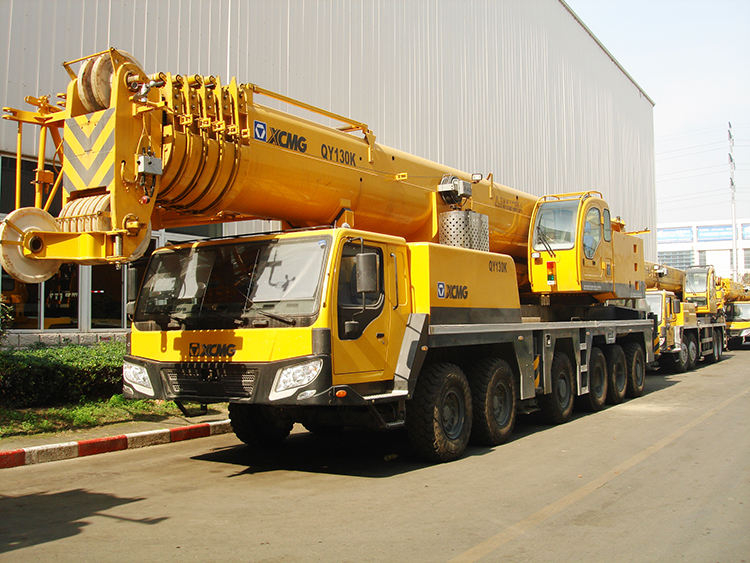

هذا منتج هجين عالي الأداء يدمج تقنيات الرافعات المخصصة لجميع التضاريس والشاحنات. يستخدم ذراع الرافعة الرئيسي الإهليلجي القوي المكون من ستة أقسام نظام تصغير أوتوماتيكي مثبت عليه أسطوانة واحدة من سلسلة الرافعات الصالحة لجميع التضاريس، مما يوفر تكوينات تصغير متعددة ومتغيرة. مزود بذراع طويل للغاية مكون من ثلاثة أقسام، ويتميز بمجموعة أسطوانة متأرجحة للذراع وآلية رفع ذاتي للذراع لسهولة التركيب والإزالة.
ميزة المنتج
• تقنية تحسين المكونات الهيكلية، مما يوفر زيادة في الأداء بنسبة 5%
• نظام توجيه الطوارئ الجديد يعزز سلامة القيادة
• يعمل التكوين الأمثل للتحكم الكهربائي على حل مشكلات موثوقية النظام
• تكنولوجيا التعليق المتوازن للمركبات ذات النوابض الورقية متعددة المحاور تعمل على تحسين قدرة السيارة على المرور
• يعمل وضع الكبح المساعد المتكامل لرافعات الشاحنات على إطالة عمر خدمة الفرامل
المعلمات التقنية
|
غرض
|
|
وحدة
|
|
أبعاد
|
الطول الكلي
|
15600×3000×3850
|
مم
|
|
الوزن
|
كتلة العملية في حالة السفر
|
1420+2420+1800+1420+1505
|
كجم
|
|
حمولة المحور
|
54900
|
كجم
|
|
يسافر
|
زاوية الاقتراب
|
20
|
°
|
|
زاوية المغادرة
|
14
|
°
|
|
مسافة الكبح (عند 30 كم/ساعة)
|
≥10
|
م
|
|
القدرة القصوى
|
40
|
%
|
|
استهلاك الوقود لكل 100 كيلومتر
|
70
|
ل
|
|
رفع الأداء
|
Max.total قدرة الرفع المقدرة
|
100
|
ر
|
|
الحد الأدنى لنصف قطر العمل
|
3
|
م
|
|
في ثقل الموازنة
|
4200
|
مم
|
|
في الونش المساعد
|
4590
|
مم
|
|
المسافة الطولية
|
7.56
|
م
|
|
المسافة الجانبية
|
7.6
|
م
|
|
طفرة القاعدة
|
13.5
|
م
|
|
طفرة ممتدة بالكامل
|
50.9
|
م
|
|
ذراع الرافعة الممتد بالكامل + الجيب
|
70.4
|
م
|
|
طفرة القاعدة
|
13.5
|
م
|
|
طفرة ممتدة بالكامل
|
51
|
م
|
|
ذراع الرافعة الممتد بالكامل + الجيب
|
51+18.1+4
|
م
|
استخدامات المنتج
1. التركيب والصيانة لمشاريع البتروكيماويات الكبيرة
تم تصميم QY130K-I لمهام التركيب والصيانة في مشاريع البتروكيماويات الكبيرة. تتيح قدرة الرفع القوية وأداء التحكم الدقيق رفع المعدات الثقيلة وتحديد موضعها بشكل آمن وفعال مثل المفاعلات الكبيرة والأبراج والخزانات، مما يلبي متطلبات السلامة للعمليات عالية المخاطر في صناعة البتروكيماويات.
2. بناء الجسور والبنية التحتية
تستخدم هذه الرافعة على نطاق واسع في مشاريع البنية التحتية مثل الجسور. مع الحد الأقصى لارتفاع رفع ذراع الرافعة الرئيسية الذي يبلغ 58.9 مترًا (86.9 مترًا مع امتداد الذراع)، فإنه يتعامل بشكل فعال مع رفع أجزاء الجسور الكبيرة، وعوارض الصناديق الفولاذية، والمكونات الأخرى، مما يضمن التقدم في مشاريع البناء الكبرى.
3. رفع المعدات الصناعية الثقيلة
يتعامل QY130K-I مع الآلات الكبيرة ومجموعات المولدات وغيرها من المعدات الثقيلة. يضمن نظام الركائز المستقر (الامتداد الطولي 7.56 مترًا، والامتداد الجانبي 7.6 مترًا) ووسائل حماية السلامة المتعددة (على سبيل المثال، الحماية من الحمل الزائد، والحماية من الإمالة) رفعًا آمنًا للمعدات الثقيلة.
دليل تشغيل المنتج
قبل التشغيل، افحص بدقة ثبات الركائز وسلامة معدات الرفع. الحفاظ على الاستواء المطلق للرافعة أثناء التشغيل؛ أي عملية التحميل الزائد ممنوع منعا باتا. قم بتمديد ذراع الرافعة وسحبه بثبات وببطء، مع إيلاء اهتمام خاص للحفاظ على مسافة آمنة من العوائق المحيطة. يجب أن يتم الدوران بسرعة موحدة وثابتة، مع تجنب التوقف أو الانعطاف المفاجئ. افحص بانتظام تآكل الحبال السلكية وحالة توصيلات المكونات الهيكلية. بعد الانتهاء من العمليات، قم بسحب ذراع الرافعة، وتأمين الخطاف، وتسجيل بيانات تشغيل المعدات التفصيلية، وإجراء الصيانة الاحترافية في الموعد المحدد.
التعليمات
1. سماع صوت هسهسة لتسرب الهواء من مشعب السحب عند التسارع؟
اتصالات فضفاضة أو متشققة في خط السحب بين الشاحن التوربيني والمبرد الداخلي أو المحرك.
2. هل يتآكل جذر السن الدلو بسرعة كبيرة؟
يؤدي فشل المسامير وحلقات التثبيت التي تربط الأسنان بالجرافة إلى ارتخائها، مما يؤدي إلى الاهتزاز والتآكل أثناء التشغيل.
3. هل خفتت المصابيح الأمامية بعد إضافة المصابيح الإضافية؟
يؤدي خرج المولد غير الكافي إلى انخفاض جهد النظام عند تركيب مكونات كهربائية إضافية.
4. سرعات دوران غير متساوية بين اليسار واليمين؟
ضغط غير متماثل لإمدادات الزيت في المحرك المتأرجح، أو إعدادات مختلفة على الصمام العازل المتأرجح، أو اختلافات في المقاومة الميكانيكية (على سبيل المثال، في المحامل).
5. هل يصبح الزيت الهيدروليكي متسخًا مرة أخرى بعد وقت قصير من استبداله؟
التنظيف غير الكامل للخزان والخطوط أثناء تغيير الزيت، أو بقاء الصمام الجانبي مفتوحًا بعد استبدال الفلتر، مما يسمح بإعادة تدوير الملوثات.
6. سرعة أبطأ بشكل ملحوظ عند تنفيذ عمليتين في وقت واحد (على سبيل المثال، رفع ذراع الرافعة + التأرجح)؟
يعد هذا أمرًا طبيعيًا نظرًا لأن تدفق الإخراج الإجمالي للمضخة لا يمكنه تلبية متطلبات كلا المشغلين في نفس الوقت. إذا كانت الحالة شديدة، قم بفحص وظيفة تنظيم تدفق المضخة.
