مقدمة المنتج
يعطي XCA130_S الأولوية للتشغيل الفعال والموثوقية المستقرة. وهي مجهزة بنظام هيدروليكي أحادي المحرك ونظام هيدروليكي مبتكر موفر للطاقة، فهي لا توفر أداءً مستقرًا وموثوقًا فحسب، بل تعمل أيضًا على إطالة عمر الخدمة الإجمالي للمركبة. تضمن تقنية مطابقة الأجهزة والبرامج الخاصة بشركة XCMG التشغيل المستقر في البيئات المعقدة، مع وصول مقاومة التداخل الكهرومغناطيسي إلى مستويات متقدمة عالميًا. هذه الخصائص تمكنها من التعامل مع مجموعة واسعة من مهام الرفع الثقيلة.
ميزة المنتج
1. نظام تعليق مستقل للخدمة الشاقة مع عظم ترقوة واحد
تتحرك الإطارات الموجودة على الجانب الأيسر والأيمن لأعلى/لأسفل بشكل منفصل للتكيف مع ظروف الطريق، لتعزيز استقرار عملية التوجيه بشكل فعال بسرعة عالية وتحقيق أداء ممتاز على الطرق الوعرة عند القيادة على طريق ضيق أو طريق به ظروف طريق سيئة.
2. نظام هيدروليكي جديد عالي الكفاءة وموفر للطاقة
تساهم التقنيات المتقدمة مثل مضخات الإزاحة المتغيرة والنظام الهيدروليكي الحساس للحمل المتوافق مع نظام الدوران المنخفض وعزم الدوران الكبير ونظام رفع المحرك الثابت والتنظيم التلقائي للإزاحة مع التغيير المفتوح للصمام الرئيسي في تقليل استهلاك الطاقة بأكثر من 15% في المتوسط وتحسين السلاسة والتحكم الدقيق بنسبة 15%.
المعلمات التقنية
| غرض |
وحدة |
حدود |
| أبعاد |
حجم المخطط التفصيلي |
مم |
15259x2750x3950(14.0R25) |
| (الطول × العرض × الارتفاع) |
15259x2750x4000(16.0R25) |
|
15259x2850x4000(20.5R25) |
| قاعدة العجلات |
مم |
2500+1650+2100+1650 |
| المسار (الأمامي / الخلفي) |
مم |
2296(14.0R25)/2340(16.0R25)/2308(20.5R25) |
| الجزء الأمامي/الخلفي |
مم |
2582/2359 |
| امتداد أمامي/خلفي |
مم |
2161/0 |
| وزن |
الأعلى. الوزن الإجمالي المسموح به |
كجم |
60000 |
| حمولة المحور |
المحور الأول |
كجم |
12000 |
| المحور الثاني |
كجم |
12000 |
| المحور الثالث |
كجم |
12000 |
| المحور الرابع |
كجم |
12000 |
| المحور الخامس |
كجم |
12000 |
| قوة |
نموذج المحرك |
-- |
OM471LA |
| قوة المحرك المقدرة / دورة في الدقيقة |
كيلوواط/(ص/دقيقة) |
360/1700 |
| الأعلى. صافي الطاقة / دورة في الدقيقة |
كيلوواط/(ص/دقيقة) |
360/1700 |
| الأعلى. عزم الدوران الناتج / دورة في الدقيقة |
نانومتر / (ص / دقيقة) |
2300/1300 |
| معيار الانبعاثات |
-- |
الاتحاد الأوروبي من المرحلة IV/وكالة حماية البيئة (EPA) من المستوى 4F |
| الأداء الرئيسي |
الأعلى. إجمالي قدرة الرفع المقدرة |
ر |
130 |
| دقيقة. نصف قطر العمل المقدر |
م |
3 |
| نصف قطر الدوران عند ذيل القرص الدوار |
ثقل الموازنة |
مم |
4630/4335 |
| ونش مساعد |
مم |
4600 |
| الأعلى. لحظة التحميل |
طفرة القاعدة |
كيلو نيوتن متر |
4468 |
| طفرة ممتدة بالكامل |
كيلو نيوتن متر |
2297 |
| طفرة ممتدة بالكامل + الجيب |
كيلو نيوتن متر |
1976 |
| مدى مداد |
طولية |
م |
8.35 |
| جانبي |
م |
7.7 |
| ارتفاع الرافعة |
طفرة القاعدة |
م |
12.1 |
| طفرة ممتدة بالكامل |
م |
61.5 |
| طفرة ممتدة بالكامل + الجيب |
م |
92.5 |
| طول الطفرة |
طفرة القاعدة |
م |
13.1 |
| طفرة ممتدة بالكامل |
م |
62 |
| طفرة ممتدة بالكامل + الجيب |
م |
94.5 |
| زاوية إزاحة الجيب |
° |
0,20,40 |
استخدامات المنتج

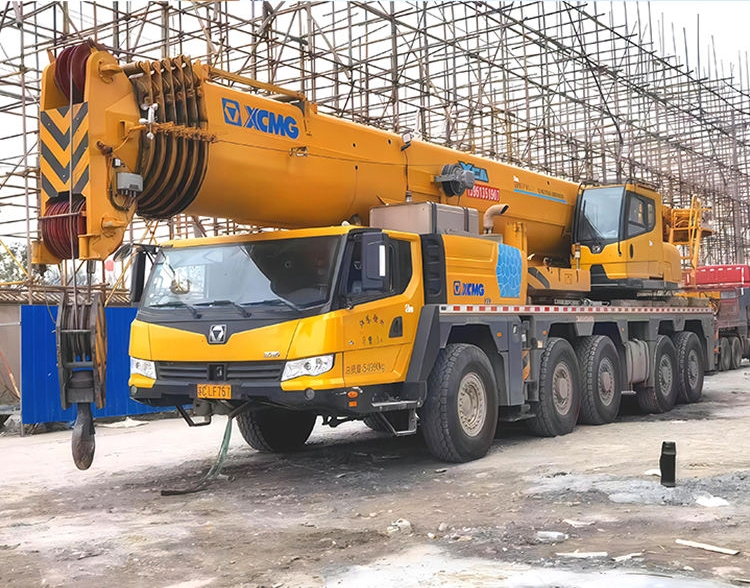

1. البناء الشاهق وبناء الجسور
تتميز الرافعة من سلسلة XCA130_S بذراع الرافعة الرئيسي الممتد، مما يجعلها مثالية لتركيب المكونات الجاهزة في المباني الشاهقة، ورفع الهياكل الفولاذية، ووضع العوارض والألواح في بناء الجسور. تعمل قدرات ارتفاع الرفع والوصول الاستثنائية على مواجهة التحديات في العمليات المرتفعة بشكل فعال.
2. مرافق الطاقة وتركيب البرج
في صناعة الطاقة، يتم استخدام هذه الرافعة بشكل متكرر لتجميع أبراج النقل والتحويل ذات الجهد العالي وتركيب المعدات واسعة النطاق. تعمل ذراع الرافعة الممتدة على رفع الأحمال الثقيلة إلى ارتفاعات تقترب من 100 متر بسهولة، مما يوفر كفاءة تشغيلية عالية تجعلها مناسبة للغاية لمشاريع بناء الطاقة.
3. صيانة محطات البتروكيماويات والطاقة
في البيئات الصناعية مثل مصانع البتروكيماويات ومحطات الطاقة، يتولى XCA130_S تركيب المعدات الثقيلة وتحديد مواقعها وصيانتها مثل المفاعلات الكبيرة ووحدات الغلايات والمبادلات الحرارية. إن التحكم الدقيق في الحركة الدقيقة والثبات الاستثنائي يلبي المتطلبات الصارمة للدقة والسلامة في هذه العمليات الحرجة.
4. صيانة ورفع توربينات الرياح
يتمتع XCA130_S بقدرات صيانة توربينات الرياح، مما يسهل استبدال المكونات وخدمة مولدات الرياح. تتيح قدرتها القوية على التسلق (أقصى انحدار بنسبة 60%) والتنقل الممتاز على الطرق الوعرة (تتميز بعض الطرازات بالدفع الرباعي) التكيف مع التضاريس المعقدة الموجودة عادة في مزارع الرياح.
دليل تشغيل المنتج

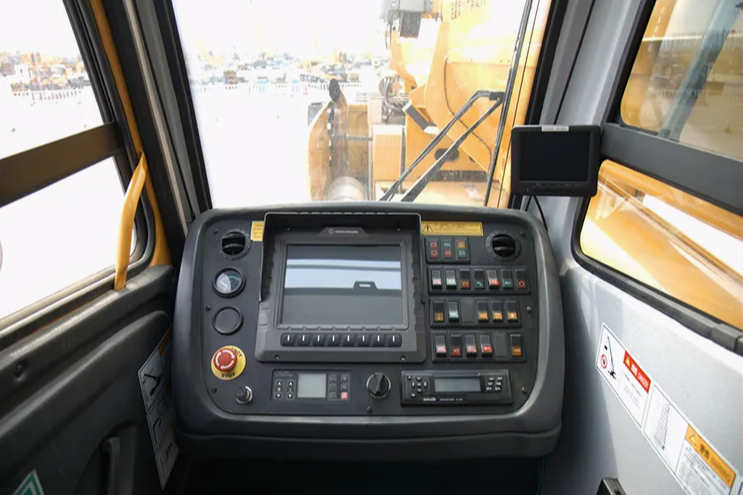

قبل التشغيل، تأكد من تمديد الركائز ودعمها بالكامل على أرض صلبة ومستوية. مراقبة محدد عزم الدوران طوال العملية؛ الحمولة الزائدة ممنوع منعا باتا. يمكنك التحكم في حركات ذراع الرافعة بسلاسة عبر وحدة التحكم، مع الاهتمام بثبات هيكلها المكون من ستة محاور والمناسب لجميع التضاريس. أثناء عمليات الرفع، يجب على شخص إشارة مخصص توجيه العمليات لضمان ربط البضائع بشكل آمن والحفاظ على سلامة الأفراد. بعد التشغيل، قم بسحب ذراع الرافعة وتأمينها بالكامل وإجراء الصيانة الدورية. يجب أن يكون المشغلون معتمدين.
التعليمات
1. لم يتم تفجير المصهر، ولكن الدائرة مفتوحة؟
يسخن حامل المصهر ويتأكسد بسبب مقاومة التلامس المفرطة، مما يتسبب في ضعف الاتصال. قم بتنظيف الحامل وتأكد من الاتصال المناسب.
2. أحزمة الأسلاك التي يتم ارتداؤها من خلال الثقوب المعدنية وقصرها؟
الحلقات المطاطية مفقودة أو غير مثبتة، مما يسمح للحواف المعدنية بقطع عزل السلك.
3. ينخفض جهد إشارة المستشعر أحيانًا إلى الصفر أثناء التشغيل؟
يؤدي الاتصال غير المحكم في خط إمداد طاقة المستشعر إلى انقطاع مؤقت أثناء اهتزاز المعدات.
4. تركيبات اختبار الضغط المثبتة على منافذ الضغط تفشل بشكل متكرر؟
يؤدي الفشل في تخفيف الضغط ببطء بعد الاختبار إلى تأثير الزيت عالي الضغط على الفور وإتلاف الصمام الكروي. بسبب التشغيل غير السليم أو سوء جودة التركيب.
5. يظهر مقياس مستوى الخزان الهيدروليكي بشكل غير دقيق؟
عوامة مقياس المستوى عالقة، أو أن الجدار الخارجي للأنبوب الشفاف ملوث بالزيت. مطلوب التنظيف أو الاستبدال.
6. يصبح سطح الخرطوم الهيدروليكي ساخنًا بشكل غير طبيعي بعد تشغيل النظام؟
قد يكون قسم الخرطوم مسدودًا داخليًا بسبب تقادم المواد وتقشيرها، مما يتسبب في اختناق موضعي وارتفاع درجات الحرارة. وهذا أمر خطير للغاية ويتطلب الاستبدال الفوري.
