مقدمة المنتج

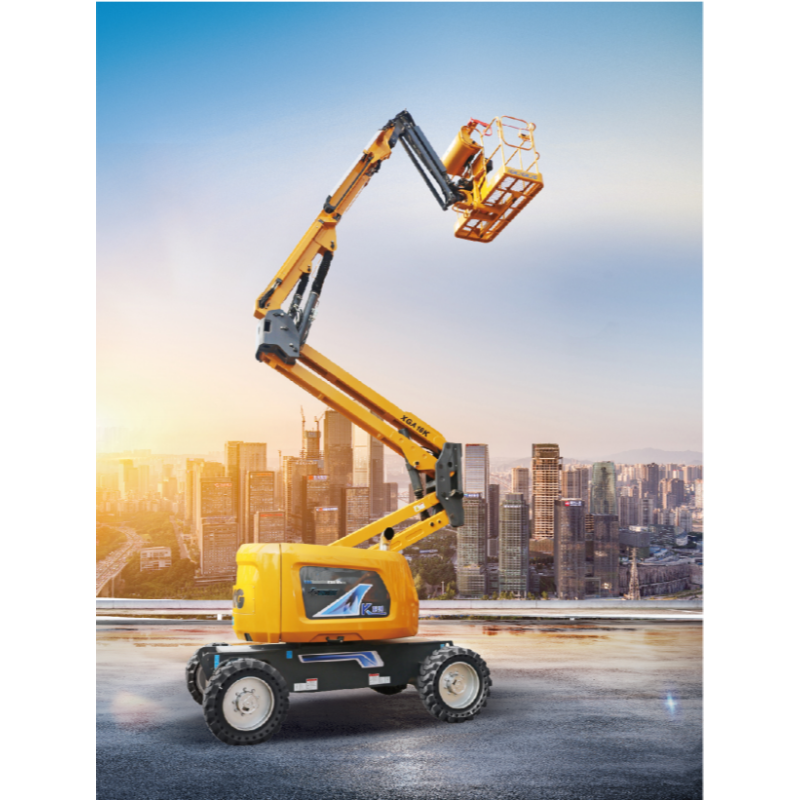

XGA16K عبارة عن رافعة مفصلية ذاتية الدفع تعمل بالديزل مصممة للعمليات الجوية الخارجية. يصل الحد الأقصى لارتفاع العمل إلى 16.63 مترًا والحد الأقصى للامتداد الأفقي إلى 8.82 مترًا، مع سعة تحميل مزدوجة تبلغ 256 كجم و350 كجم. تتميز هذه الوحدة بهيكل ذراع مفصلي مرن ونظام طاقة ديزل موثوق، وتوفر قدرة قوية على التكيف مع التضاريس وقدرة ممتازة على المناورة. يتم تطبيقه على نطاق واسع في البناء والصيانة البلدية والمرافق الصناعية ومواقع العمل الخارجية الأخرى ذات الظروف الأرضية المعقدة.
مزايا المنتج
سعة التحميل المزدوجة : 256 كجم و350 كجم وضعين للحمل لتلبية متطلبات الحمل المختلفة للأفراد والأدوات.
ذراع مفصلية مرنة : تصميم ذراع الرافعة متعدد المفاصل يتخطى العوائق بسهولة ويتكيف مع زوايا العمل المعقدة.
محرك ديزل قوي : خرج طاقة ثابت، ووقت عمل متواصل طويل ولا يتطلب شحنًا متكررًا.
قدرة فائقة على الحركة : تتيح القدرة على التدرج بنسبة 45% السفر بسلاسة على الطرق المنحدرة والموحلة والحصوية.
دوران مستمر 360 درجة : دوران القرص الدوار كامل المدى لتحديد المواقع المرنة دون مناطق ميتة.
النظام الهيدروليكي المستقر : التحكم الدقيق والحركة الثابتة لذراع الرافعة، مما يحسن راحة التشغيل.
تكوين الأمان الكامل : مجهز بحماية من الحمل الزائد، وإنذار للإمالة، وجهاز خفض الطوارئ لضمان السلامة الكاملة.
هيكل متين : يعمل الهيكل عالي التحمل والمكونات المقاومة للتآكل على تقليل تكاليف الصيانة وإطالة عمر الخدمة.
مواصفات المنتج
غرض |
وحدة |
XGA16K |
الأعلى. ارتفاع العمل |
م |
16.63 |
الأعلى. ارتفاع المنصة |
م |
14.63 |
الأعلى. التوعية الأفقية |
م |
8.82 |
سعة الحمولة المقدرة |
كجم |
256 / 350 |
أبعاد المنصة |
مم |
1420 × 720 × 1100 |
البعد الكلي (محفوظ) |
مم |
7050 × 1780 × 2060 |
الوزن الإجمالي |
كجم |
7100 |
مصدر الطاقة |
- |
محرك الديزل |
سرعة السفر (مخزنة / ممتدة) |
كم/ساعة |
4.2 / 0.8 |
الأعلى. القدرة على التدرج |
% |
45 |
زاوية دوران القرص الدوار |
° |
360 درجة مستمرة |
زاوية تأرجح المنصة |
° |
180 |
الخلوص الأرضي |
مم |
195 |
سيناريوهات التطبيق
تشييد المباني : تجديد الجدران الخارجية وتركيب الهياكل الفولاذية وأعمال البناء العلوية.
الهندسة البلدية : إصلاح مصابيح الشوارع، وصيانة المرافق المرورية، وتقليم المناظر الطبيعية على جوانب الطرق.
المنشآت الصناعية : فحص معدات الإنتاج وصيانة خطوط الأنابيب والتنظيف عالي المستوى.
الأماكن الكبيرة : الصيانة وتركيب المعدات الخارجية للملعب ومركز المعارض والمطار.
أعمال التأجير : معدات جوية خارجية متعددة الاستخدامات، مناسبة لمختلف المشاريع الهندسية المؤقتة.
دليل التشغيل
التفتيش قبل العملية
فحص مستويات وقود الديزل وزيت المحرك والزيت الهيدروليكي، والتأكد من عدم وجود تسرب للسوائل.
افحص ضغط الإطارات وحالة السطح ومدى إحكام مسامير العجلات.
تحقق من حواجز السلامة وباب المنصة ومفاتيح الحد وزر التوقف في حالات الطوارئ.
اختبار نظام الإنذار وجهاز خفض الطوارئ لضمان التشغيل العادي.
خطوات التشغيل
قم بتشغيل محرك الديزل وانتظر الفحص الذاتي للنظام وسرعة الخمول المستقرة.
قم بقيادة الآلة إلى منطقة عمل ثابتة ومسطحة، ثم قم بتعشيق فرامل الانتظار.
قم بتشغيل أذرع التحكم ببطء لرفع ذراع الرافعة وتمديدها وتدويرها إلى الموضع المستهدف.
اضبط زاوية المنصة لتحديد المواقع بدقة واتبع بدقة حد التحميل.
بعد الانتهاء من العمل، اسحب ذراع الرافعة بالكامل واخفض المنصة، ثم أوقف تشغيل المحرك.
لوائح السلامة
لا تتجاوز الحمولة المقدرة؛ اتبع وضع التحميل المقابل وفقًا لمتطلبات العمل.
تعمل فقط على أرض صلبة، ويجب ألا يتجاوز ميل الأرض 5 درجات أثناء التشغيل.
أوقف جميع العمليات فورًا عندما تتجاوز سرعة الرياح 12.5 م/ث.
يجب على المشغلين ارتداء خوذات السلامة وأحزمة الأمان طوال الوقت.
إجراء فحص منتظم لجميع أجهزة السلامة والأجزاء الهيدروليكية.
التعليمات
س1: ما الفرق بين وضعي التحميل 256 كجم و350 كجم؟
ج: 256 كجم هو وضع التحميل القياسي لعملية التواصل الكاملة. 350 كجم هو وضع الحمل الثقيل مع إمكانية وصول محدودة للسلامة. يمكنك تحديد الوضع بناءً على احتياجات العمل الفعلية.
س2: ما هو استهلاك الوقود لهذه الآلة؟
ج: يبلغ متوسط استهلاك الوقود حوالي 6 إلى 8 لترات في الساعة في ظروف العمل العادية. يدعم خزان الوقود ذو السعة الكبيرة التشغيل المستمر لفترة طويلة.
Q3: هل يمكن أن تعمل على أرض غير مستوية ومنحدرة؟
ج: نعم. تتميز بقدرة التدرج بنسبة 45% ونظام قيادة موثوق به، والذي يمكن أن يتكيف مع الطرق الموحلة والحصوية والمنحدرة العامة للعمل في الهواء الطلق.
س 4: ما هي أجهزة حماية السلامة الموجودة بها؟
ج: إنها مجهزة بحماية التحميل الزائد، إنذار الميل، التوقف في حالات الطوارئ ونظام خفض الطوارئ. تضمن هذه الأجهزة بشكل فعال سلامة المشغلين والمعدات.
س5: هل من السهل النقل؟
ج: تتميز الآلة بأكملها بحجم محفوظ صغير الحجم. يمكن نقلها بواسطة الشاحنات العادية بسهولة، مما يوفر وقت النقل والتكلفة.
س6: ما هي سياسة الضمان؟
ج: الآلة الكاملة مضمونة لمدة 12 شهرًا أو 2000 ساعة عمل، أيهما يأتي أولاً. نحن نقدم الدعم الفني على المدى الطويل وخدمة ما بعد البيع في جميع أنحاء العالم.
