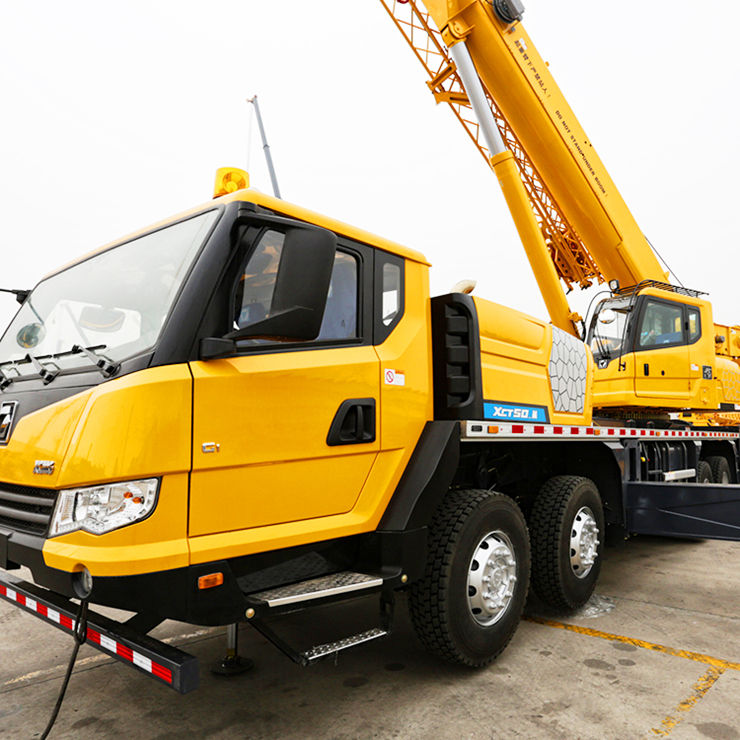

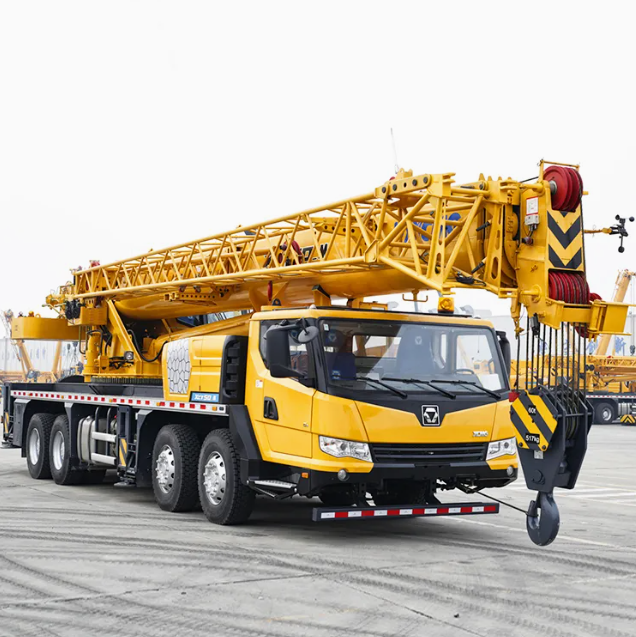

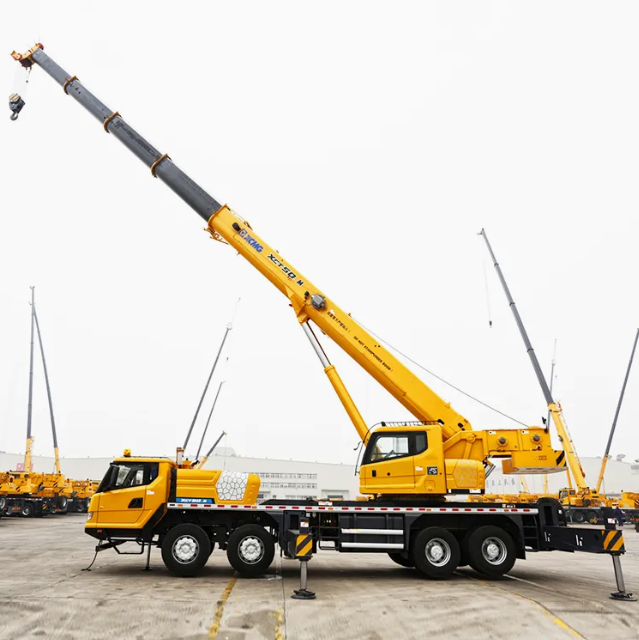

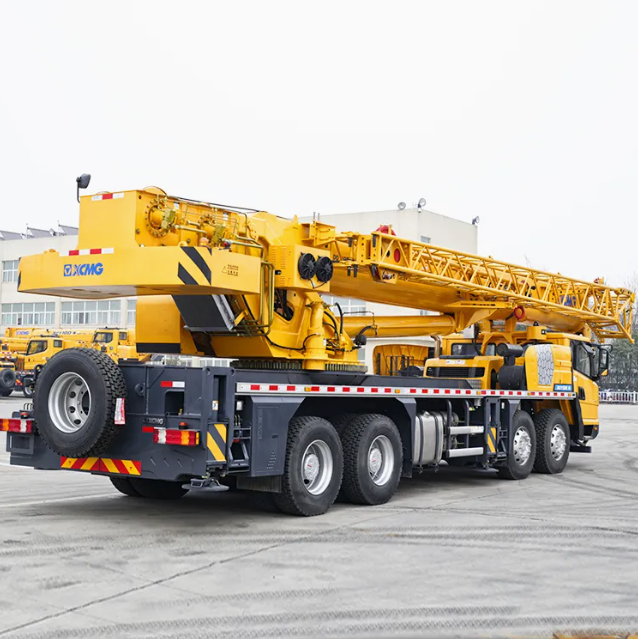

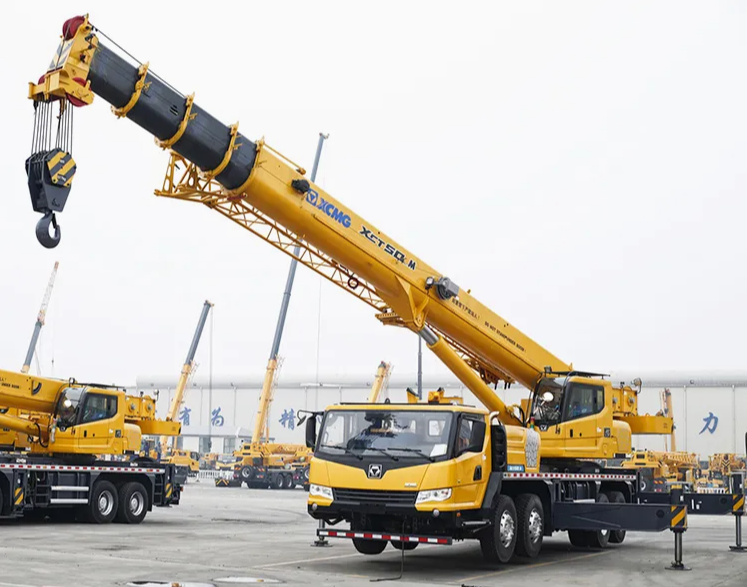

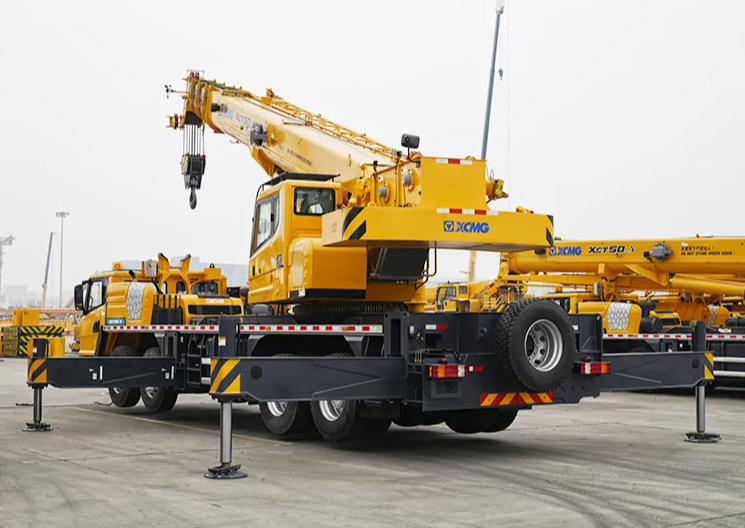

مقدمة المنتج
تعطي هذه الرافعة الأولوية للموثوقية في البيئات الصعبة، وتتميز بتصميم مقاوم لدرجات الحرارة العالية يتيح التشغيل المستمر دون إيقاف التشغيل في درجات حرارة محيطة تصل إلى 60 درجة مئوية. إنها تستخدم نظام دفع كهربائي منخفض السرعة وعزم الدوران العالي لا يعزز أداء الطاقة بنسبة 15% فحسب، بل يقلل أيضًا من استهلاك الوقود أثناء السفر بنسبة 12%. بالإضافة إلى ذلك، فهو يرث عناصر التحكم الذكية المتقدمة والتصميم المريح من السلسلة G، مما يوفر تجربة تشغيل أكثر أمانًا وراحة.
ميزة المنتج
1. تم اعتماد ذراع الرافعة بـ 5 أقسام بطول 44 مترًا مع ملف تعريف من النوع U؛ الحد الأقصى. حمولة الرفع 50 طنًا ؛ الحد الأقصى. ارتفاع الرفع 59.5 م. جميع القدرات تأخذ زمام المبادرة في فئتها.
2. لقد تم تصميم الآلة لتكون مقاومة لدرجات الحرارة العالية، لذلك يمكنها العمل بشكل مستمر دون توقف في درجة الحرارة المحيطة بـ 45 درجة مئوية. السيارة بأكملها أيضًا مقاومة للماء والتآكل. تم تحسين الموثوقية وعمر خدمة الأجزاء بشكل كبير.
3. التكوينات الوفيرة لطرق التشغيل وأنواع الذراع يمكن أن تلبي متطلبات العملاء المختلفين.
المعلمات التقنية
|
غرض
|
وحدة
|
المعلمة
|
|
الأبعاد (الطول × العرض × الارتفاع)
|
مم
|
14045×2790×3615
|
|
إجمالي كتلة السيارة في تكوين السفر
|
كجم
|
40100
|
|
حمولة المحور
|
المحور الأول والثاني
|
كجم
|
8500
|
|
المحور الثالث والرابع
|
كجم
|
11550
|
|
قوة المحرك المقدرة / دورة في الدقيقة
|
كيلوواط/(ص/دقيقة)
|
247/2200
|
|
الأعلى. عزم الدوران الناتج / دورة في الدقيقة
|
نانومتر / (ص / دقيقة)
|
1350/1100-1600
|
|
الأعلى. سرعة السفر
|
كم/ساعة
|
90
|
|
دقيقة. قطر الدوران
|
م
|
24
|
|
دقيقة. الخلوص الأرضي
|
مم
|
260
|
|
زاوية الاقتراب
|
°
|
19
|
|
زاوية المغادرة
|
°
|
13
|
|
الأعلى. القدرة على الصف
|
%
|
40
|
|
استهلاك الوقود لكل 100 كيلومتر
|
ل
|
38
|
|
الأعلى. إجمالي قدرة الرفع المقدرة
|
ر
|
50
|
|
الحد الأدنى لنصف قطر العمل
|
م
|
3
|
|
الأعلى. لحظة التحميل
|
طفرة القاعدة
|
كيلو نيوتن متر
|
2009
|
|
طفرة ممتدة بالكامل
|
كيلو نيوتن متر
|
933
|
|
مدى مداد
|
طولية
|
م
|
6.1
|
|
جانبي
|
م
|
7.1
|
|
ارتفاع الرافعة
|
طفرة القاعدة
|
م
|
11.2
|
|
طفرة ممتدة بالكامل
|
م
|
43.3
|
|
طول الطفرة
|
طفرة القاعدة
|
م
|
11.4
|
|
طفرة ممتدة بالكامل
|
م
|
43.5
|
|
زاوية إزاحة الجيب
|
°
|
0، 15، 30
|
|
وقت رفع الازدهار
|
s
|
≥40
|
|
ازدهار تمديد الوقت بالكامل
|
s
|
≥90
|
|
سرعة الرفع Hoistin
(خط واحد، الطبقة الرابعة، بدون تحميل)
|
الونش الرئيسي
|
م/دقيقة
|
≥128
|
|
ونش مساعد
|
م/دقيقة
|
≥128
|
استخدامات المنتج
1. البناء الحضري والهندسة البلدية
يعتبر XCT50_Y مناسبًا بشكل مثالي للعمليات ذات المساحة المحدودة مثل مواقع البناء الحضرية وشبكات خطوط الأنابيب البلدية وتجديد المجتمعات السكنية القديمة. ويتكيف تصميمه المدمج والمرن بشكل فعال مع بيئات العمل الحضرية، مما يتيح القيام بمهام مثل مد خطوط الأنابيب ورفع المعدات الصغيرة مع تقليل تعطيل الحياة اليومية للمقيمين وتدفق حركة المرور.
2. تركيب الهيكل الفولاذي على نطاق واسع
يتم استخدام هذه الرافعة على نطاق واسع في بناء الهياكل الفولاذية للمشاريع الكبرى. تتيح تكوينات ذراع الرافعة متعددة الاستخدامات إمكانية الرفع الدقيق والفعال، وتلبية متطلبات تركيب الهياكل الفولاذية المتنوعة بشكل فعال.
3. المواقع الصناعية ومشاريع الطاقة
يسهل XCT50_Y تركيب المعدات وفحصها وصيانتها في البيئات الصناعية المعقدة مثل مصانع البتروكيماويات. ويضمن أدائها الموثوق به وتحكمها الدقيق رفعًا ووضعًا آمنًا وفعالًا للمعدات الثقيلة مثل المفاعلات الكبيرة والخزانات.
4. محطات الموانئ والنقل اللوجستي
بفضل قدرته الممتازة على المناورة وسهولة النقل، يعد XCT50_Y مناسبًا أيضًا لعمليات تحميل المواد وتفريغها وإعادة شحنها في الموانئ والمحطات الطرفية ومجمعات الخدمات اللوجستية. يمكنه التبديل بسرعة بين محطات العمل المختلفة لتلبية متطلبات المعالجة المتنوعة.
5. العمليات في المواقع الضيقة أو المعقدة
يتكيف XCT50_Y مع الأماكن الضيقة مثل الأزقة الحضرية ومجمعات المصانع، مما يؤدي إلى أداء مهام رفع المعدات وصيانتها بفعالية.
دليل تشغيل المنتج
قبل التشغيل، تأكد من تمديد الركائز بالكامل وتأكد من صلابة الأرض. حافظ على مستوى الرافعة أثناء التشغيل ولا تفرط في تحميلها أبدًا. قم بتمديد ذراع الرافعة وسحبها بسلاسة، مع الحفاظ على مسافة آمنة من العوائق المحيطة. قم بالتدوير ببطء وثبات، وتجنب التوقف أو الانعطاف المفاجئ. افحص الحبل السلكي بانتظام بحثًا عن التآكل. بعد الانتهاء من العمل، قم بسحب ذراع الرافعة، وتأمين الخطاف، والاحتفاظ بسجلات صيانة المعدات اليومية.
التعليمات
1. هل تركيب الشحوم على الجهاز مسدود بالطين والرمل، مما يمنع حقن الشحوم؟
أولاً، قم بتنظيف الطين والرمل جيدًا من الجزء الخارجي للتركيبات. ثم استخدم إبرة رفيعة لمسح الكرة الفولاذية داخل التركيب. وأخيرا، حاول حقن الشحوم مرة أخرى.
2. هل يُظهر سطح قضيب المكبس للأسطوانة الهيدروليكية تآكلًا موحدًا وخفيفًا مع مظهر لامع؟
طبيعي. هذه هي علامات احتكاك طبيعية ناتجة عن ملامسة ختم الأكمام الدليلية.
3. يقوم نظام CAN BUS بالإبلاغ بشكل متكرر عن أخطاء في الاتصال؟
تحقق مما إذا كانت مقاومة الإنهاء 120 أوم الموجودة في ناقل CAN تالفة أو مفصولة، أو إذا دخل الماء إلى موصل الناقل.
4. هل ينكسر نابض إعادة ضبط بكرة الصمام متعدد الاتجاهات بشكل متكرر؟
البكرة عالقة بسبب الزيت الملوث. يؤدي التشغيل القسري من قبل المشغل إلى التحميل الزائد على الزنبرك والقص.
5. شعرت باهتزاز شديد غير طبيعي من الهيكل أثناء التشغيل؟
تحقق مما إذا كانت مخمدات اهتزاز المحرك والمضخة الهيدروليكية قديمة/معطلة، أو إذا كانت مسامير تثبيت الهيكل مفكوكة.
6. هل هناك خلل في وظيفة الخمول التلقائي للمعدات؟
تحقق مما إذا كان مفتاح/مستشعر كشف الضغط الدليلي الموجود أسفل ذراع التحكم معيبًا، أو إذا تم تعطيل هذه الوظيفة في وحدة التحكم الإلكترونية.
