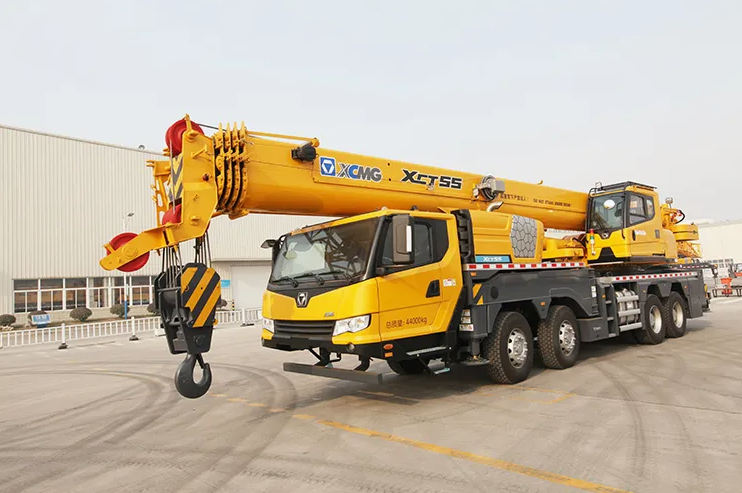

Introducción del producto
Este modelo incorpora tecnología de pluma inteligente y un sistema de interfaz hombre-máquina apto para turismos, lo que mejora significativamente la comodidad operativa, la precisión y la seguridad. Su nuevo sistema hidráulico de bajo consumo garantiza un excelente control y suavidad de los micromovimientos. La estructura de estabilizadores tipo K proporciona una estabilidad operativa excepcional.
Ventaja del producto
Súper rendimiento de elevación
La pluma de 5 secciones de 44,5 m con perfil tipo U es la más larga de su clase en la industria; el máximo partes de línea son 12 para el bloque de anzuelo principal. El rendimiento es un 10 % superior al de los competidores, con un contrapeso total de 9,5 t, superado en aproximadamente un 22 %. El modo telescópico se actualiza de telescópico secuencial a telescópico aleatorio. El cambio de longitud del auge es más eficiente y el rendimiento del auge medio-largo es mayor.
Nuevo sistema hidráulico de ahorro de energía
El mínimo. La velocidad de giro estable es de 0,1°/s. El mínimo. La velocidad de elevación estable (tambor) es de 2,5 m/min. Se pueden realizar movimientos de elevación precisos y seguros. La tecnología de enfriamiento independiente del motor hidráulico puede hacer que la temperatura de equilibrio térmico del sistema hidráulico sea inferior a 80ºC. Puede funcionar normalmente en ambientes de alta temperatura y, por lo tanto, la operación de elevación es segura y confiable.
Sistema de propulsión de gran par y baja velocidad
El resultado es una combinación perfecta de alto rendimiento energético y bajo consumo de combustible, es decir, una reducción del 12 % en el consumo de combustible para la conducción, un 15 % para el funcionamiento y una mejora del 15 % en el rendimiento energético.
Parámetros técnicos
|
Dimensión
|
Unidad
|
XCT55L5
|
|
Longitud total
|
milímetros
|
13980
|
|
Ancho total
|
milímetros
|
2550
|
|
Altura total
|
milímetros
|
3610
|
|
Peso total en viaje
|
kilos
|
44000
|
|
Máx. velocidad de viaje
|
kilómetros por hora
|
90
|
|
Mín. diámetro de giro
|
metro
|
24
|
|
Mín. distancia al suelo
|
milímetros
|
303.5
|
|
Ángulo de salida
|
°
|
13
|
|
Máx. capacidad de grado
|
%
|
45
|
|
Consumo de combustible durante 100 km.
|
l
|
35
|
|
Máx. capacidad de elevación total nominal
|
t
|
55
|
|
Mín. radio de trabajo nominal
|
metro
|
3
|
|
Radio de giro en la cola del plato giratorio
|
metro
|
3.845
|
|
Máx. par de elevación
|
kN.m
|
2033
|
|
auge base
|
metro
|
11.9
|
|
Pluma principal máx.
|
metro
|
44.5
|
|
Pluma principal máxima+pluma
|
metro
|
60.3
|
Usos del producto
1. Construcción Urbana e Ingeniería Municipal
El XCT55L5 es ideal para operaciones con espacio limitado, como sitios de construcción urbana, redes de tuberías municipales y proyectos de renovación en áreas residenciales antiguas. Su diseño general compacto y su excelente maniobrabilidad le permiten operar en calles estrechas de la ciudad, realizando tareas como tendido de tuberías y elevación de equipos pequeños mientras minimiza las interrupciones en la vida diaria de los residentes y el flujo de tráfico.
2. Infraestructura de Transporte y Operaciones Portuarias
Esta grúa se utiliza ampliamente en proyectos de infraestructura a gran escala, como puertos, puentes y carreteras. Su robusta capacidad de elevación y su diseño de pluma extendida manejan de manera eficiente tareas críticas como izar grandes vigas prefabricadas e instalar estructuras de acero, lo que garantiza el progreso oportuno en importantes proyectos de ingeniería.
3. Mantenimiento/Instalación de Plantas Industriales y Proyectos Energéticos
El XCT55L5 maneja la instalación, el mantenimiento y la reparación de equipos grandes en entornos industriales complejos como plantas petroquímicas, campos petrolíferos y minas. Su control preciso y su estabilidad garantizan un levantamiento y posicionamiento seguro y eficiente de equipos pesados como reactores y tanques.
4. Levantamiento de Materiales en Canteras Mineras
El XCT55L5 es capaz de realizar operaciones de elevación en canteras mineras, y su capacidad de elevación de 55 toneladas satisface las demandas de elevación y manipulación de materiales pesados. Sin embargo, operar en entornos tan hostiles requiere especial atención a la adaptabilidad del terreno, las precauciones de seguridad y el mantenimiento regular del equipo para garantizar la seguridad y la estabilidad.
5. Proyectos que requieren reubicación rápida y operaciones de alta frecuencia
Con su excelente movilidad y características de eficiencia energética, el XCT55L5 es ideal para operaciones de elevación integrales que requieren movimientos frecuentes entre sitios y una respuesta rápida. Reduce significativamente el tiempo de reubicación y los costos operativos, mejorando la eficiencia económica.
Guía de funcionamiento del producto
Antes de la operación, verifique que los estabilizadores estén completamente extendidos y asegúrese de que el suelo sea sólido. Mantenga la grúa nivelada durante el funcionamiento y nunca la sobrecargue. Extienda y retraiga la pluma suavemente, manteniendo una distancia segura de los obstáculos circundantes. Gire lenta y constantemente, evitando paradas o giros bruscos. Inspeccione periódicamente el cable metálico en busca de desgaste. Después de completar el trabajo, retraiga la pluma, asegure el gancho y mantenga registros diarios de mantenimiento del equipo.
Preguntas frecuentes
1. SI ACCIDENTALMENTE LLENO DEMASIADO EL ACEITE DEL MOTOR UN POCO MÁS ALLÁ DE LA MARCA DE LA VARILLA MEDIDORA, ¿ES ESO UN PROBLEMA?
Lo mejor es escurrir el exceso. Un nivel excesivo de aceite aumenta la resistencia del cigüeñal, lo que puede provocar que entre aceite en la cámara de combustión y provocar fugas en el sello de aceite.
2. ¿POR QUÉ HAY MUESTRAS EN LAS SUPERFICIES DE CONTACTO ENTRE LOS ENLACES DE VÍA Y LOS PASADORES?
Una mala lubricación provoca una fricción seca, lo que provoca un desgaste abrasivo severo.
3. ¿SE APAGA LA ECU O LA PANTALLA CON UN RETRASO DESPUÉS DE APAGAR EL ENCENDIDO?
Esto es normal. La mayoría de las ECU están diseñadas con un retardo de apagado para almacenar datos y completar autoverificaciones.
4. DESPUÉS DE CAMBIAR EL ACEITE HIDRÁULICO, ¿EL SISTEMA PRESENTA AUMENTO DE ESPUMA?
Esto puede deberse a la adición de aceite de baja calidad con propiedades antiespumantes deficientes o a la eliminación incompleta del aceite viejo durante el cambio, lo que provoca una reacción entre los aditivos del aceite nuevo y el viejo.
5. DURANTE LAS OPERACIONES COMPUESTAS, ¿SE SIENTE QUE LE ESTÁN ROBANDO ENERGÍA?
Esto es causado por la lógica de distribución de flujo total del sistema hidráulico o la respuesta de regulación de potencia de la bomba, que representa las características normales del sistema. Si es excesivo, inspeccione el sistema de control de la bomba.
6. ¿AÚN HAY HUMEDAD DENTRO DEL CONECTOR IMPERMEABLE?
Esto ocurre cuando el anillo de sello no se instaló correctamente durante la conexión o cuando el anillo de sello envejeció y falló.
