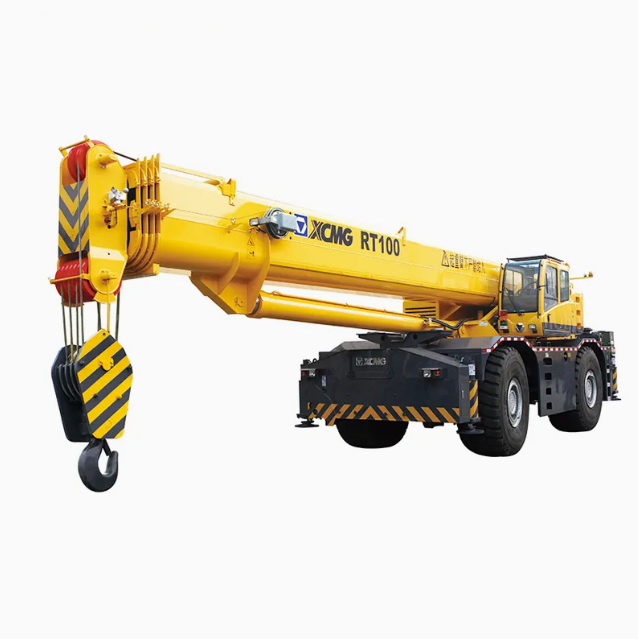

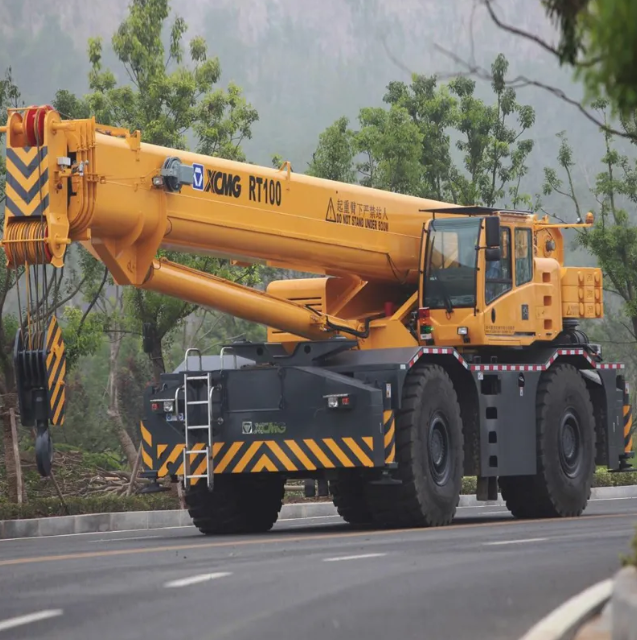

Introducción del producto
El RT100 está equipado con un motor Cummins QSL, que utiliza un sistema hidráulico dedicado de ahorro de energía y un convertidor de par con bloqueo para reducir eficazmente el consumo de combustible. Se afirma que la eficiencia del combustible a alta velocidad disminuye en más del 20%. Su sistema telescópico de doble cilindro asistido por cuerda garantiza una extensión y retracción del brazo estable y confiable. La seguridad se prioriza con controles de protección contra sobrecarga, elevación excesiva y descenso excesivo, complementados con un control de centrado automático de las ruedas del eje trasero exclusivo en la industria y un sistema automático de protección de seguridad en viaje, lo que mejora significativamente la seguridad proactiva.
Ventaja del producto
Ahorro de energía y respetuoso con el medio ambiente
Sistema hidráulico especializado de ahorro de energía. El convertidor de par con función de bloqueo tiene características de gran par a bajas velocidades y alta eficiencia a altas velocidades. Sistema de control de elevación en caída libre, sin adicional
potencia necesaria.

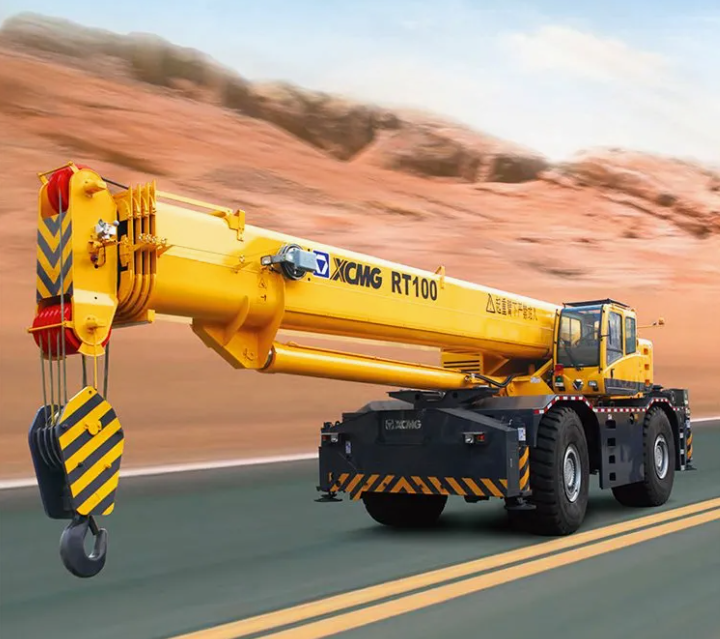

Alta movilidad y eficiencia
Se adoptan dos tipos de conducción, 4×2 y 4×4, con función de conducción hacia adelante y hacia atrás. Cuatro modos de dirección, mín. El radio de giro es de sólo 7,5 m.
Potente capacidad de elevación
Desarrollado conjuntamente por ingenieros chinos y alemanes, con concepto de diseño avanzado. Sistema telescópico de doble cilindro más cuerdas, estable y confiable. Pluma de 5 tramos de 46m y plumín de 17,5m con amplio rango de operación.
Parámetros técnicos
|
Artículo
|
Unidad
|
RT100
|
|
Longitud total
|
milímetros
|
14900
|
|
Ancho total
|
milímetros
|
3500
|
|
Altura total
|
milímetros
|
3990
|
|
Peso
|
|
Peso total en viaje
|
kilos
|
79500
|
|
Fuerza
|
|
Potencia nominal del motor
|
kW/(r/min)
|
224
|
|
Par nominal del motor
|
Nm/(r/min)
|
1017
|
|
Viajar
|
|
Máx. velocidad de viaje
|
kilómetros por hora
|
33
|
|
Mín. diámetro de giro
|
metro
|
15
|
|
Mín. distancia al suelo
|
milímetros
|
568
|
|
ángulo de aproximación
|
°
|
21.1
|
|
Ángulo de salida
|
°
|
17.3
|
|
Máx. capacidad de grado
|
%
|
60
|
|
Rendimiento principal
|
|
Máx. capacidad de elevación total nominal
|
t
|
100
|
|
Mín. radio de trabajo nominal
|
metro
|
3
|
|
Radio de giro en la cola del plato giratorio
|
metro
|
4.93
|
|
Máx. par de elevación
|
kN.m
|
3500
|
|
Pluma de extensión total
|
metro
|
13.2
|
|
Pluma de extensión total+pluma
|
metro
|
48.8
|
|
Longitud de la pluma
|
metro
|
67.9
|
|
Velocidad de trabajo
|
|
Tiempo de elevación de la pluma
|
s
|
135
|
|
Tiempo de extensión total de la pluma
|
s
|
150
|
|
Máx. velocidad de auxiliar. cabrestante (cuerda simple)
|
m/min
|
2
|
Usos del producto
1. Operaciones de Minería y Canteras
Ideal para levantar y transportar grandes bloques de mineral, materiales pétreos, componentes de equipos pesados e instalar tuberías en minas y canteras. Su chasis resistente y sus sólidas capacidades todoterreno, combinados con neumáticos todoterreno especializados y dispositivos de bloqueo de diferencial antideslizantes, le permiten manejar terrenos accidentados y operar con flexibilidad en lugares de trabajo reducidos.
2. Construcción de yacimientos petrolíferos y bases energéticas
Implementado en sitios de proyectos de energía y campos petroleros para instalar equipos grandes, transportar tuberías pesadas y respaldar operaciones de mantenimiento. Sus tres modos de funcionamiento (desplazamiento con soporte de estabilizadores, con soporte de neumáticos y con carga) se adaptan de forma flexible a los diversos requisitos de la obra.
3. Construcción de carreteras, puentes e infraestructuras a gran escala

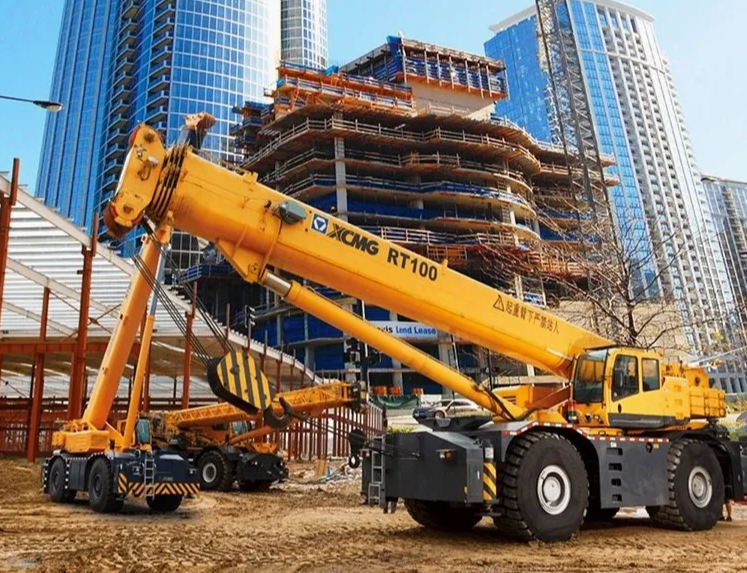

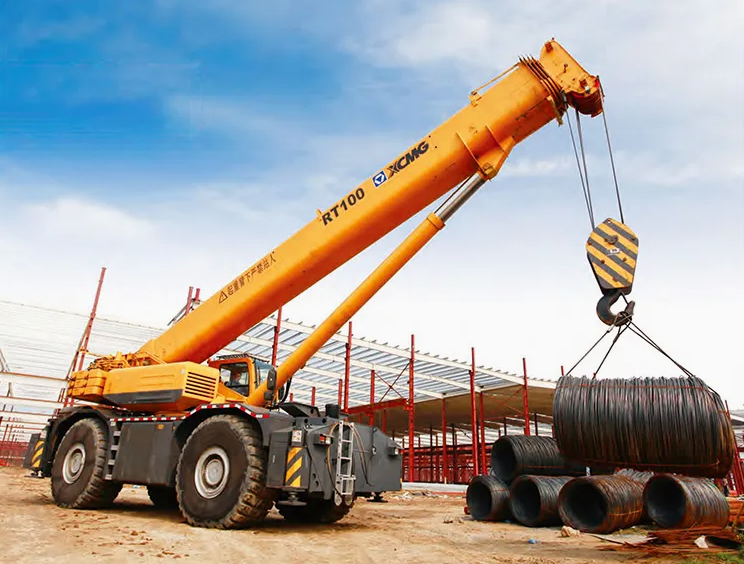

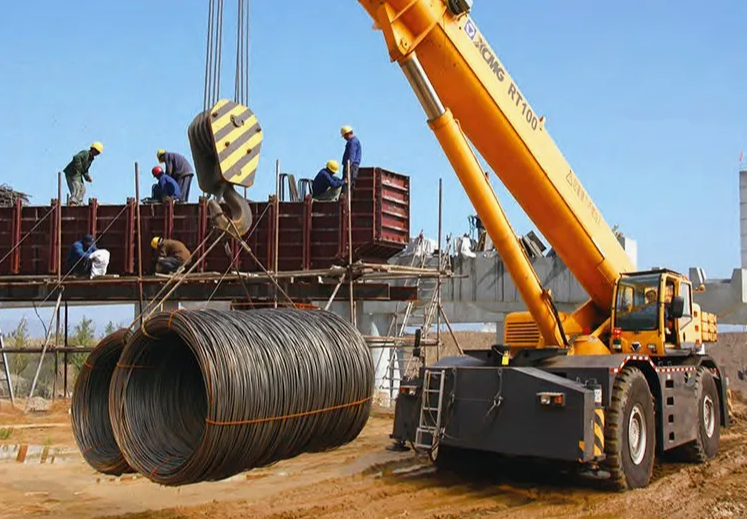

Ampliamente utilizado en importantes obras de construcción, como carreteras y puentes, se encarga del levantamiento de componentes prefabricados pesados, grandes estructuras de acero y otros materiales de construcción. Su excepcional capacidad de elevación y sus configuraciones de pluma extendida cubren eficazmente áreas de trabajo extensas y desafiantes.
Guía de funcionamiento del producto
El funcionamiento del RT100 debe estar estrictamente estandarizado. Antes de la operación, asegúrese de que los estabilizadores estén completamente extendidos y apoyados en un terreno sólido y nivelado. Monitorear el limitador de torque durante toda la operación; La sobrecarga está estrictamente prohibida. Controle los movimientos de la pluma suavemente a través de la consola de control, prestando atención al cambio flexible entre sus cuatro modos de dirección. Durante las operaciones de elevación, un señalizador exclusivo debe dirigir el proceso, garantizando que la carga esté bien sujeta y evitando al personal. Después de la operación, retraiga y asegure completamente la pluma y realice un mantenimiento regular. Los operadores deben tener una certificación válida.
Preguntas frecuentes
1. ¿CÓMO MANTENER UNA BATERÍA?
Mantenga limpios los terminales, verifique periódicamente el nivel de electrolito y la gravedad específica. Desconecte el terminal negativo durante el almacenamiento prolongado y cárguelo una vez al mes.
2. ¿CÓMO MEJORAR LA EFICIENCIA OPERATIVA DEL EQUIPO?
Realice un mantenimiento regular, opere el equipo correctamente y seleccione modos de trabajo y accesorios adecuados según las condiciones del trabajo.
3. ¿CÓMO GARANTIZAR LA SEGURIDAD AL TRABAJAR CERCA DE LÍNEAS DE ALTA TENSIÓN?
Mantenga una distancia segura, coloque señales de advertencia, asigne un supervisor exclusivo cuando sea necesario y utilice equipo de protección aislado.
4. ¿CÓMO ABORDAR EL DESGASTE ANORMAL DE LOS NEUMÁTICOS?
Verifique y ajuste la presión de los neumáticos y los parámetros de alineación, equilibre las ruedas y evite sobrecargas o aceleraciones/frenadas repentinas.
5. ¿QUÉ PRECAUCIONES DEBEN TOMARSE AL REALIZAR EL SERVICIO DEL SISTEMA DE FRENADO?
Utilice herramientas especializadas, desmonte los componentes en secuencia, reemplace las piezas desgastadas, ajuste las holguras después de la instalación y realice pruebas funcionales.
6. ¿CÓMO DEBE MANTENERSE EL SISTEMA DE MONITOREO REMOTO?
Asegúrese de que los módulos de comunicación funcionen correctamente, realice actualizaciones periódicas de software, proteja las credenciales de la cuenta y atienda rápidamente las notificaciones de alarma.
