Введение продукта

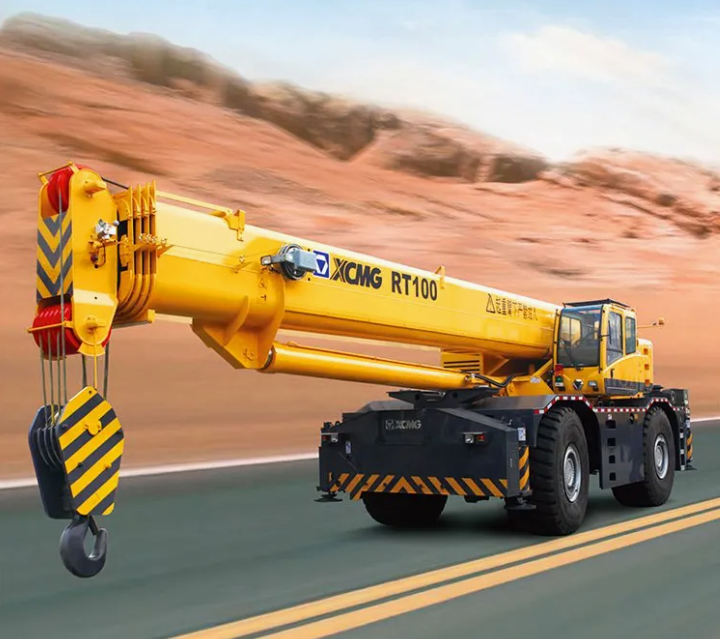

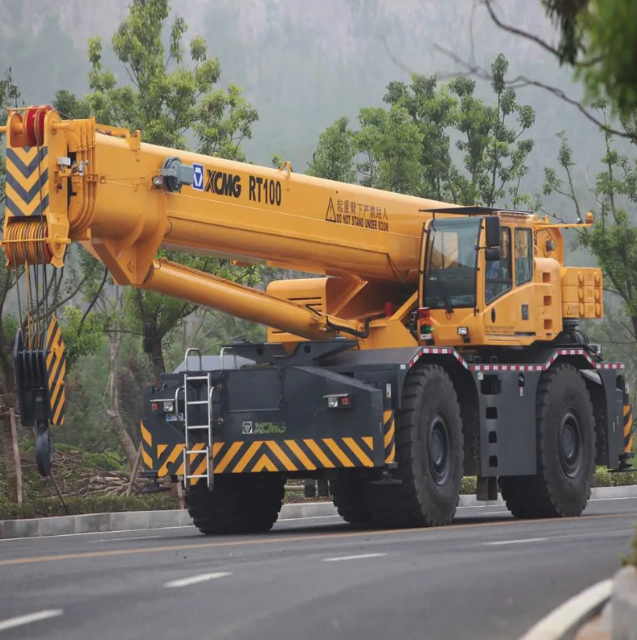

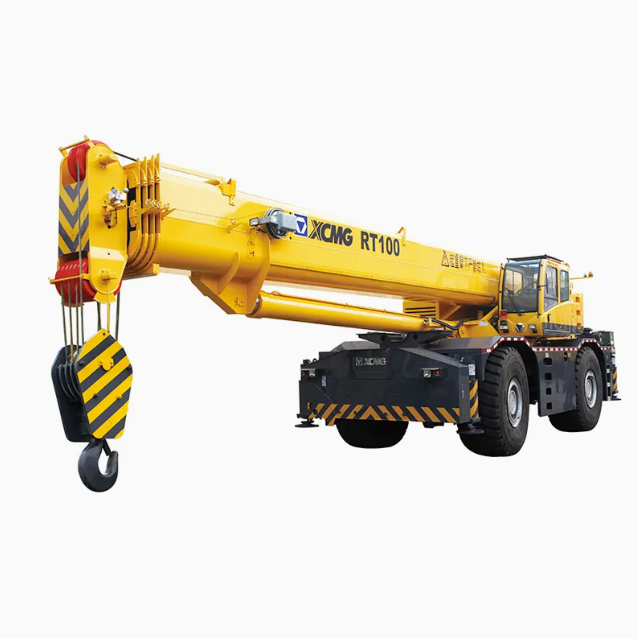

Модель RT100 оснащена двигателем Cummins QSL, в котором используется специальная энергосберегающая гидравлическая система и гидротрансформатор с блокировкой для эффективного снижения расхода топлива. Утверждается, что эффективность использования топлива на высоких скоростях снижается более чем на 20%. Его двухцилиндровая система телескопирования с тросовым приводом обеспечивает стабильное и надежное выдвижение и втягивание стрелы. Безопасность имеет приоритет благодаря средствам защиты от перегрузки, чрезмерного подъема и чрезмерного опускания, дополненным эксклюзивной в отрасли системой автоматического центрирования колес задней оси и автоматической системой защиты безопасности при движении, что значительно повышает упреждающую безопасность.
Преимущество продукта
Энергосберегающий и экологически чистый
Специализированная энергосберегающая гидравлическая система. Гидротрансформатор с функцией блокировки отличается высоким крутящим моментом на низких скоростях и высокой эффективностью на высоких скоростях. Система управления подъемом свободного падения, без доп.
нужна мощность.
Высокая мобильность и эффективность
Применяются два типа вождения: 4×2 и 4×4 с функцией движения вперед и назад. Четыре режима рулевого управления, мин. Радиус поворота всего 7,5м.
Мощная грузоподъемность
Разработана совместно китайскими и немецкими инженерами на основе передовой концепции дизайна. Телескопическая система с двойным цилиндром и тросами, стабильная и надежная. 5-секционная стрела длиной 46 м и удлинителем 17,5 м с широким диапазоном действия.
Технические параметры
|
Элемент
|
Единица
|
РТ100
|
|
Общая длина
|
мм
|
14900
|
|
Общая ширина
|
мм
|
3500
|
|
Общая высота
|
мм
|
3990
|
|
Масса
|
|
Общий вес в путешествии
|
кг
|
79500
|
|
Власть
|
|
Номинальная мощность двигателя
|
кВт/(об/мин)
|
224
|
|
Номинальный крутящий момент двигателя
|
Нм/(об/мин)
|
1017
|
|
Путешествовать
|
|
Макс. скорость движения
|
км/ч
|
33
|
|
Мин. диаметр поворота
|
м
|
15
|
|
Мин. дорожный просвет
|
мм
|
568
|
|
Угол подхода
|
°
|
21.1
|
|
Угол съезда
|
°
|
17.3
|
|
Макс. способность оценивать
|
%
|
60
|
|
Основная производительность
|
|
Макс. номинальная общая грузоподъемность
|
т
|
100
|
|
Мин. номинальный рабочий радиус
|
м
|
3
|
|
Радиус поворота хвостовой части поворотной платформы
|
м
|
4.93
|
|
Макс. подъемный момент
|
кН.м
|
3500
|
|
Полностью выдвинутая стрела
|
м
|
13.2
|
|
Полностью выдвинутая стрела+удлинитель
|
м
|
48.8
|
|
Длина стрелы
|
м
|
67.9
|
|
Рабочая скорость
|
|
Время подъема стрелы
|
s
|
135
|
|
Время полного выдвижения стрелы
|
s
|
150
|
|
Макс. скорость доп. лебедка (одинарный трос)
|
м/мин
|
2
|
Использование продукта
1. Горнодобывающая промышленность и карьерные работы
Идеально подходит для подъема и транспортировки крупных рудных блоков, каменных материалов, компонентов тяжелого оборудования, а также прокладки трубопроводов в шахтах и карьерах. Его прочное шасси и надежные внедорожные возможности в сочетании со специализированными внедорожными шинами и противоскользящими устройствами блокировки дифференциала позволяют ему преодолевать пересеченную местность и гибко работать на ограниченных рабочих площадках.
2. Строительство нефтяных месторождений и энергетических баз.
Развертывается на нефтепромыслах и энергетических объектах для установки крупного оборудования, транспортировки тяжелых труб и поддержки операций по техническому обслуживанию. Его три режима работы — с опорой на выносные опоры, с опорой на шины и ход с грузом — гибко адаптируются к разнообразным требованиям строительной площадки.

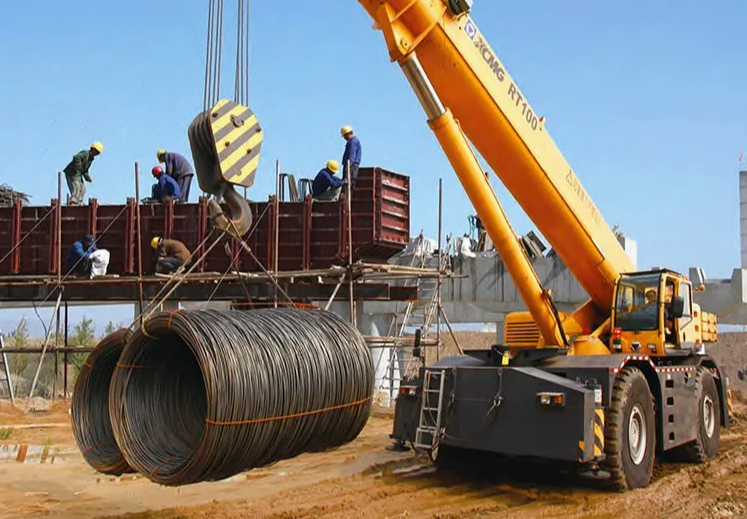

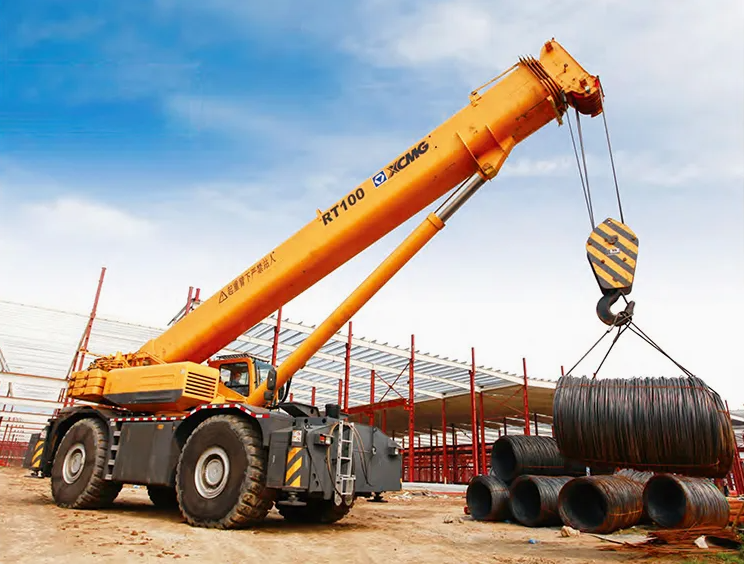

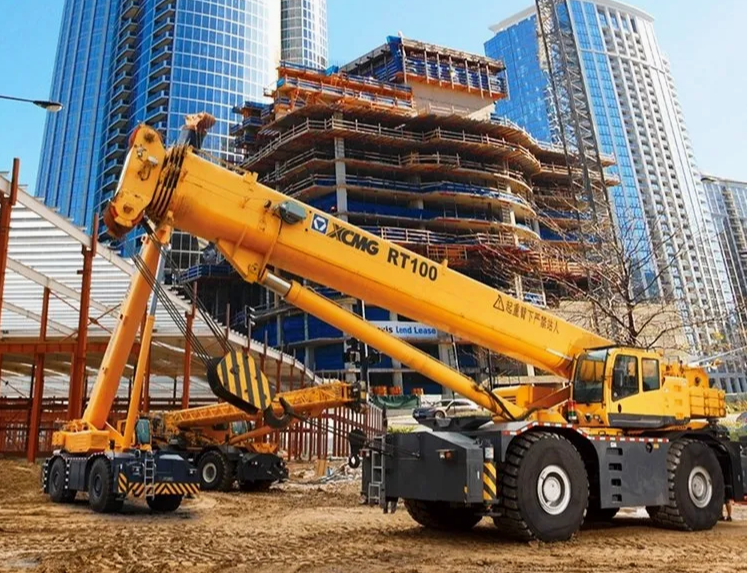

3. Масштабное строительство дорог, мостов и инфраструктуры.
Широко используемый на крупных строительных площадках, таких как автомагистрали и мосты, он предназначен для подъема тяжелых сборных железобетонных конструкций, крупных стальных конструкций и других строительных материалов. Его исключительная грузоподъемность и удлиненная конфигурация стрелы эффективно охватывают обширные и сложные рабочие зоны.
Руководство по эксплуатации продукта
Работа RT100 должна быть строго стандартизирована. Перед началом работы убедитесь, что выносные опоры полностью выдвинуты и опираются на твердую, ровную поверхность. Следить за ограничителем крутящего момента во время работы; перегрузка строго запрещена. Плавно контролируйте движения стрелы с помощью консоли управления, обращая внимание на гибкое переключение между четырьмя режимами рулевого управления. Во время подъемных операций специальный сигнальщик должен руководить процессом, обеспечивая надежное крепление груза и избегая присутствия персонала. После работы полностью втяните и закрепите стрелу, а также проводите регулярное техническое обслуживание. Операторы должны иметь действующую сертификацию.
Часто задаваемые вопросы
1. КАК ОБСЛУЖИВАТЬ АККУМУЛЯТОР?
Содержите клеммы в чистоте, регулярно проверяйте уровень и удельный вес электролита. Отсоедините отрицательную клемму во время длительного хранения и заряжайте один раз в месяц.
2. КАК ПОВЫШИТЬ ЭФФЕКТИВНОСТЬ ЭКСПЛУАТАЦИИ ОБОРУДОВАНИЯ?
Выполняйте регулярное техническое обслуживание, правильно эксплуатируйте оборудование и выбирайте подходящие режимы работы и навесное оборудование в зависимости от условий работы.
3. КАК ОБЕСПЕЧИТЬ БЕЗОПАСНОСТЬ ПРИ РАБОТЕ РЯДОМ С ВЫСОКОВОЛЬТНЫМИ ЛИНИЯМИ?
Соблюдайте безопасную дистанцию, установите предупреждающие знаки, при необходимости назначьте специального наблюдателя и используйте изолированное защитное оборудование.
4. КАК РЕШАТЬ НЕНОРМАЛЬНЫЙ ИЗНОС ШИН?
Проверьте и отрегулируйте давление в шинах и параметры сход-развала, отбалансируйте колеса, избегайте перегрузок и резких ускорений/торможений.
5. КАКИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБСЛУЖИВАНИИ ТОРМОЗНОЙ СИСТЕМЫ?
Используйте специализированные инструменты, последовательно разбирайте компоненты, заменяйте изношенные детали, регулируйте зазоры после установки и проводите функциональные испытания.
6. КАК СЛЕДУЕТ ОБСЛУЖИВАТЬ СИСТЕМУ ДИСТАНЦИОННОГО МОНИТОРИНГА?
Обеспечьте правильную работу коммуникационных модулей, регулярно обновляйте программное обеспечение, защитите учетные данные и оперативно реагируйте на тревожные уведомления.
