Описание продукта

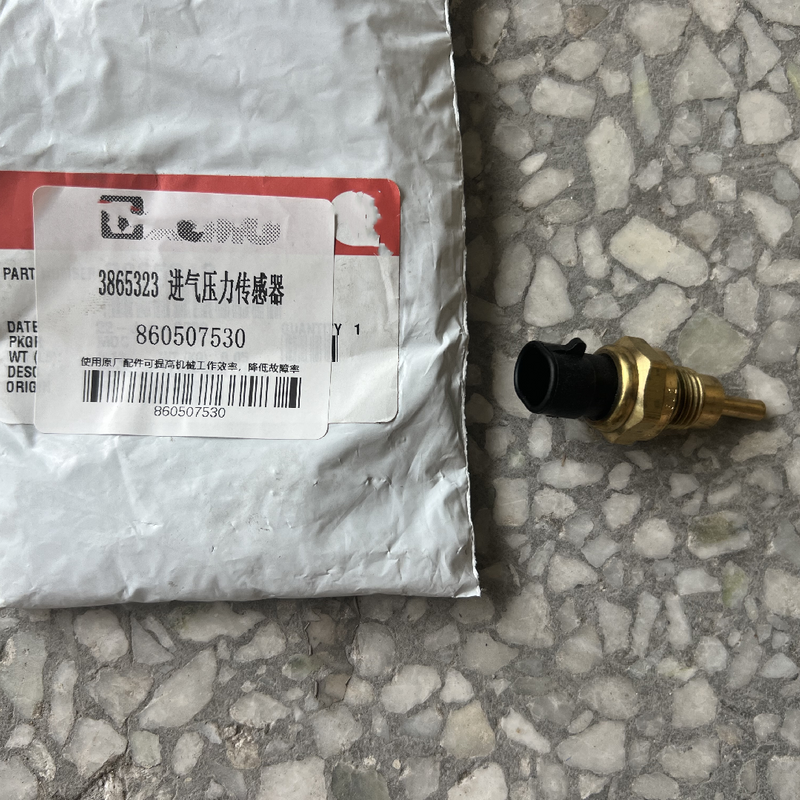

Датчик давления на впуске 860507530
860507530 — это высокоточный датчик абсолютного давления в коллекторе (MAP), предназначенный для строительной техники и дизельных двигателей большой мощности. Он точно измеряет давление и температуру во впускном коллекторе, отправляя сигналы в реальном времени в ЭБУ двигателя для оптимизации впрыска топлива, угла опережения зажигания и управления соотношением воздух-топливо. Это обеспечивает стабильную мощность двигателя, снижение расхода топлива и снижение выбросов.
Совместим с экскаватором XCMG XE2000 и другой тяжелой техникой.
Обзор продукта
Номер детали : 860507530
Тип : Встроенный датчик давления и температуры на впуске (датчик MAP)
Применение : экскаватор XE2000, дизельные двигатели большой мощности, строительная техника.
Основная функция : определение абсолютного давления и температуры во впускном коллекторе; предоставлять данные в ЭБУ для точного контроля топлива.
Выход : линейный сигнал напряжения, совместимый со стандартными протоколами автомобильного/промышленного ЭБУ.
Преимущества продукта
Высокая точность и стабильность
Принимает пьезорезистивный кремниевый чип и интегрированную схему формирования сигнала; обеспечивает точность ±1,5% полной шкалы и превосходную температурную компенсацию (от –40°C до 125°C).
Двухсигнальная конструкция (давление + температура)
Сочетает в себе датчики давления и температуры NTC; упрощает установку и снижает сложность проводки.
Прочность и долговечность
Герметичный корпус с уплотнительным кольцом; виброустойчивый, пыленепроницаемый и коррозионностойкий для суровых условий в моторном отсеке.
Быстрый ответ
Реакция миллисекундного уровня на изменение давления; позволяет ЭБУ регулировать впрыск топлива в режиме реального времени для лучшего ускорения и экономии топлива.
OEM-совместимость
Прямая замена оригинального 860507530; Plug-and-Play, никаких модификаций не требуется.
Экономически эффективный
Компактная конструкция, длительный срок службы и низкие затраты на техническое обслуживание по сравнению с датчиками массового расхода воздуха.
Технические характеристики продукта
Элемент |
Спецификация |
Номер детали. |
860507530 |
Диапазон давления |
10–250 кПа (абсолютное) |
Температурный диапазон |
от −40°С до 125°С |
Напряжение питания |
5,0 В постоянного тока ±0,1 В |
Выходной сигнал |
0,4–4,65 В (рационометрический) |
Текущий розыгрыш |
≤10 мА |
Точность |
±1,5% полной шкалы (25°C) |
Рабочая влажность |
0–100 % (без конденсации) |
Монтаж |
Уплотнительное кольцо, прямое крепление болтами |
Материал |
Корпус из высокотемпературного пластика + кремниевый чувствительный элемент |
Масса |
Прибл. 30 г |
Совместимая модель |
Экскаватор XCMG XE2000, дизельные двигатели для тяжелых условий эксплуатации |
Приложения
Экскаваторы серии XCMG XE2000 (核心适配)
Тяжелая строительная техника: экскаваторы, погрузчики, бульдозеры.
Системы дизельных двигателей (с турбонаддувом и без наддува)
ЭБУ двигателя, системы впрыска топлива и управления зажиганием
Послепродажная замена оригинальных датчиков MAP в промышленных автомобилях
Руководство по использованию и установке
Предварительная установка
Убедитесь, что номер детали 860507530 соответствует вашему XE2000 или модели двигателя. Проверьте датчик и разъем на наличие повреждений.
Этапы установки
Найдите впускной коллектор или впускной монтажный порт турбокомпрессора.
Снимите старый датчик; очистите монтажную поверхность.
Установите новый датчик с новым уплотнительным кольцом (входит в комплект). Крутящий момент до 8–10 Н·м..
Надежно подсоедините 3-контактный электрический разъем.
После установки
Включите зажигание; проверьте коды неисправностей с помощью диагностического прибора.
Запустите двигатель; простоя в течение 5 минут для подтверждения стабильных показаний.
Проверьте под нагрузкой, чтобы убедиться в отсутствии аномальной потери мощности или сигнальных лампочек.
Обслуживание
Держите разъем сухим и чистым. Избегайте мытья под высоким давлением непосредственно на датчике.
Часто задаваемые вопросы
В1: Что делает датчик 860507530?
Ответ: Он измеряет давление и температуру во впускном коллекторе, отправляя данные в ЭБУ для управления впрыском топлива и моментом зажигания, повышая эффективность и производительность двигателя.
В2: Совместим ли этот датчик с экскаватором XE2000?
О: Да, 860507530 это прямая замена OEM для экскаваторов серии XCMG XE2000.
Вопрос 3. Каковы симптомы неисправности датчика MAP?
О: Распространенные проблемы: затрудненный запуск, неровный холостой ход, потеря мощности, повышенный расход топлива, проверка освещения двигателя.
В4: Могу ли я установить его самостоятельно?
О: Да, это Plug-and-Play. Достаточно базовых механических навыков и динамометрического ключа.
В5: Каков гарантийный срок?
О: Мы предлагаем 12-месячную гарантию на производственные дефекты.
В6: Как убедиться, что датчик работает правильно?
A: Используйте диагностический сканер для мониторинга значений давления и температуры в реальном времени. На холостом ходу давление должно быть около 30–50 кПа (в зависимости от высоты).
