Введение продукта

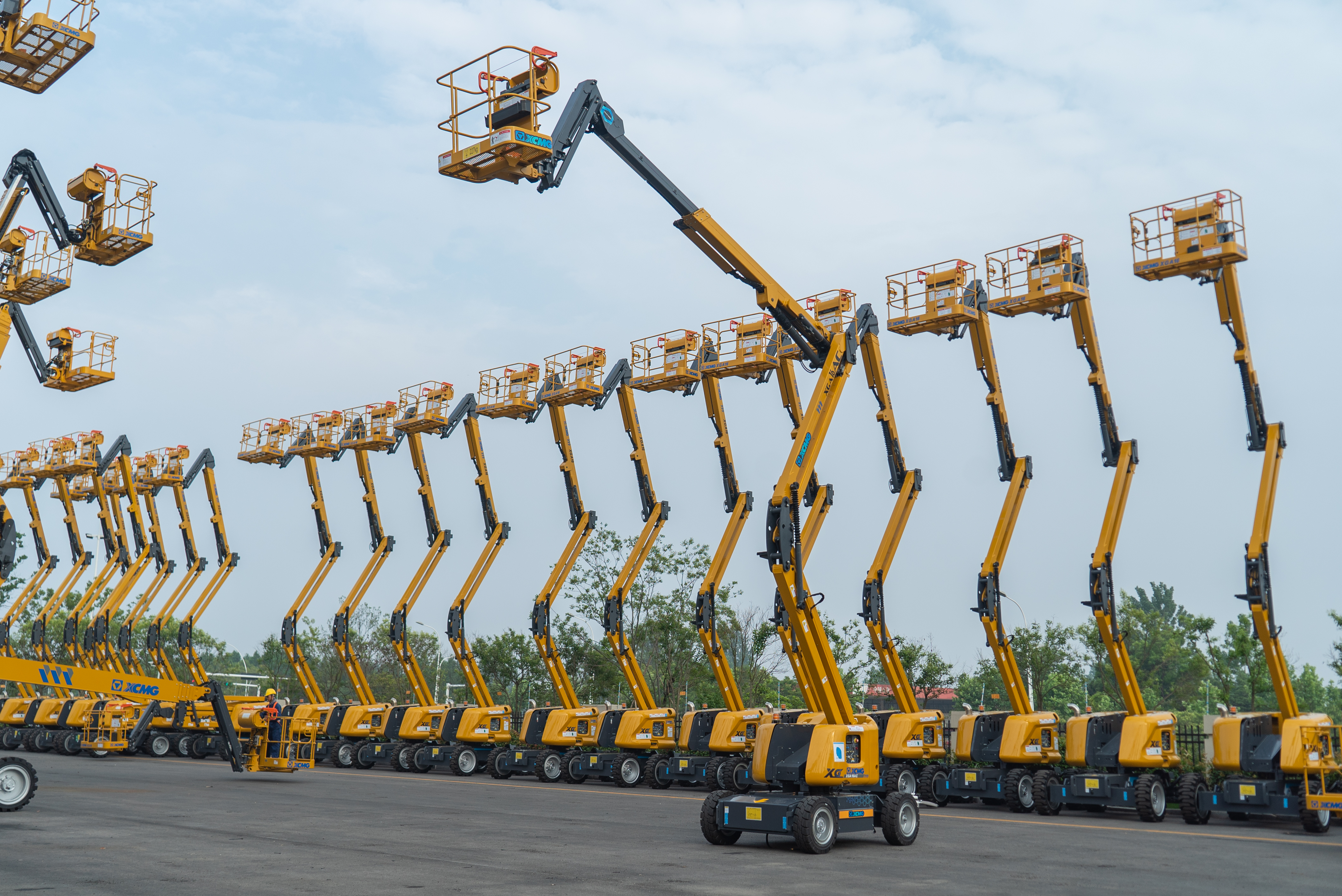

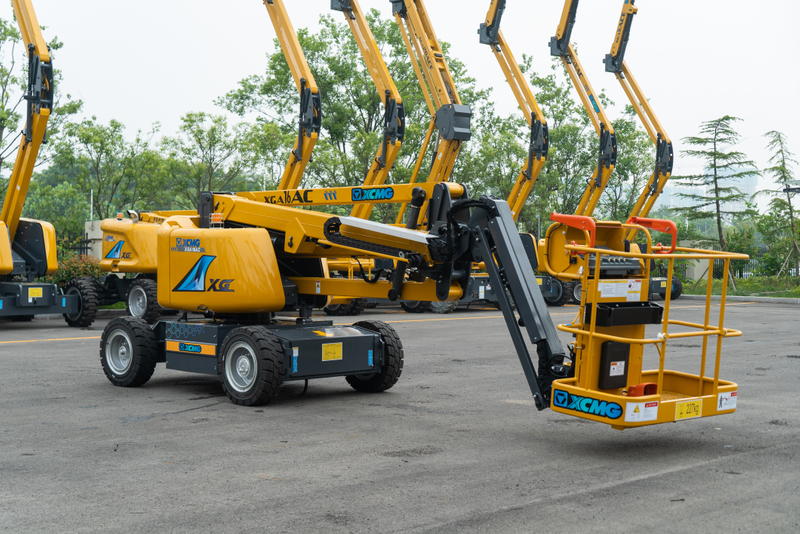

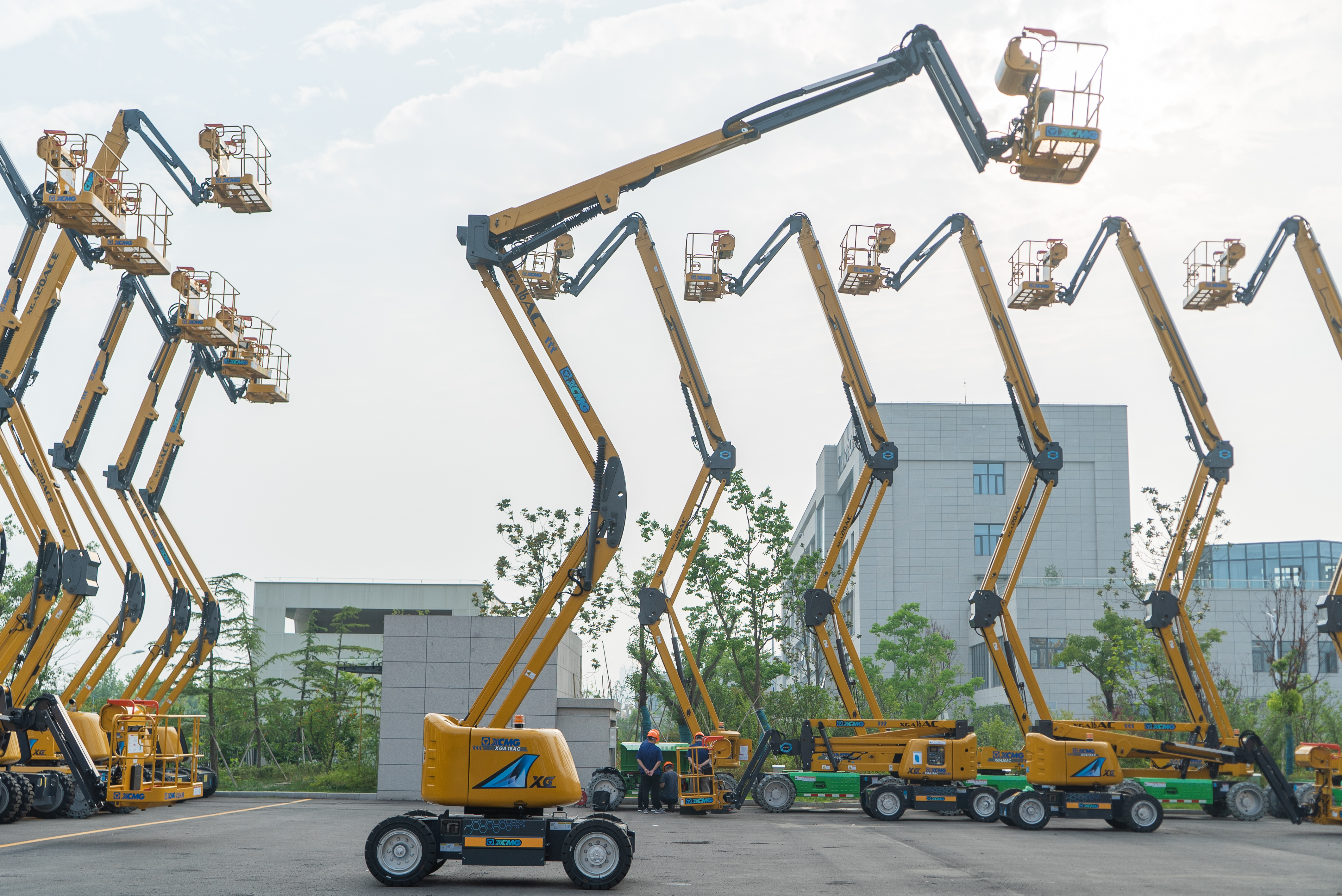

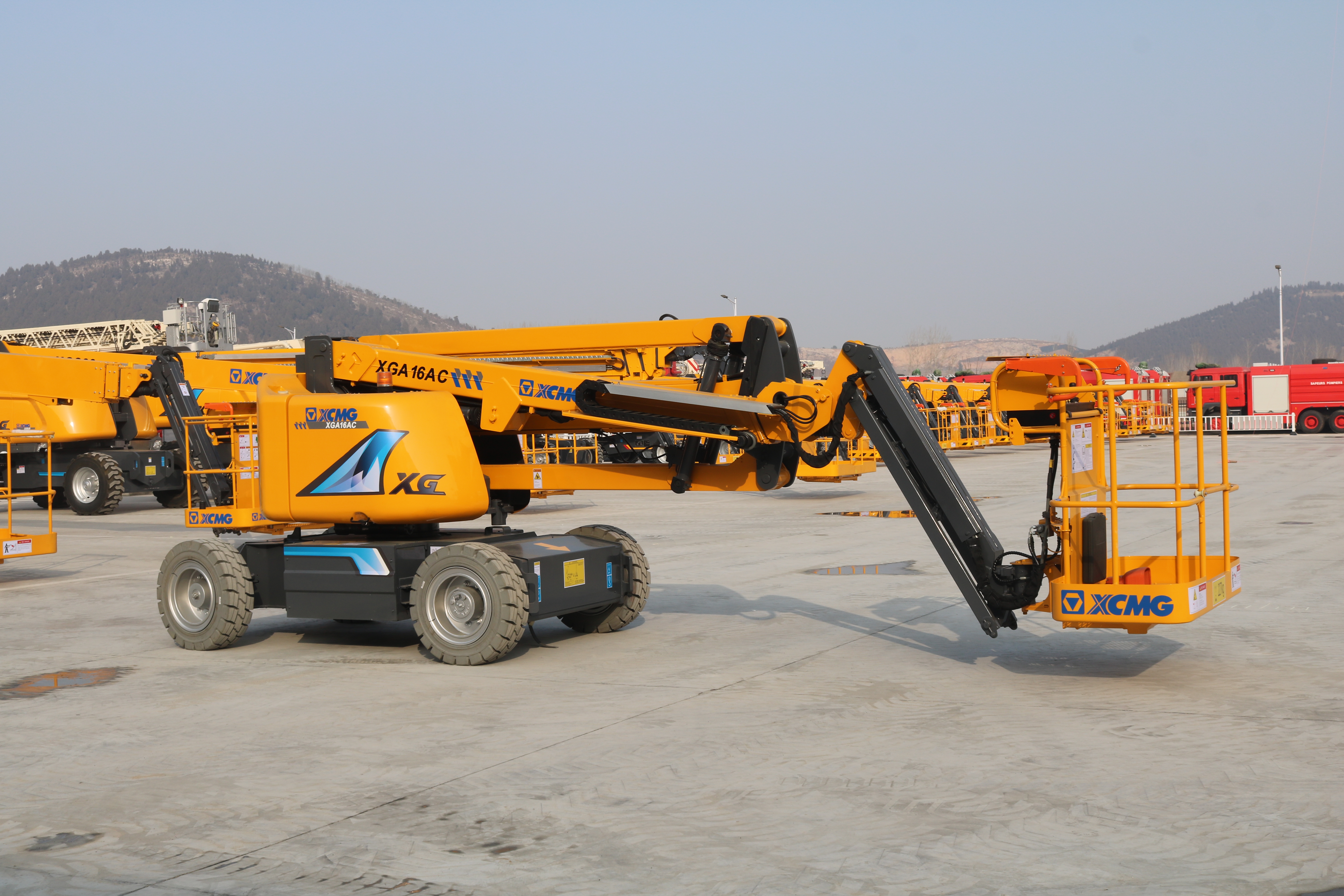

Подъемная рабочая платформа с прямой стрелой XGA16AC представляет собой хорошо сбалансированное, безопасное, надежное и экономичное рабочее оборудование. Его система привода переменного тока обеспечивает более высокую производительность и меньшие требования к техническому обслуживанию. Его превосходный рабочий диапазон и безопасная конструкция позволяют ему работать в различных сложных условиях работы.
Преимущество продукта
1. Σ-образная стрела комбайна и конструкция с нулевым поворотом задней части делают его более производительным.
2. Небольшой радиус поворота (3,15 м) позволяет машине работать в узком пространстве.
3. Аккумулятор большой емкости 48 В и 420 Ач увеличивает время автономной работы.
4. Передовые технологии с приводом от двигателя переменного тока; технологии управления рулевым дифференциалом; мощные и устойчивые действия; сортоспособность до 30%.
5. Насос постоянного тока и технологии пропорционального управления энергосберегающие и эффективные, что делает работу более стабильной и безопасной.
6. Экологичность, нулевой уровень выбросов, низкий уровень шума, бесследное перемещение, подходит для внутреннего строительства.
Технические параметры
| Параметры рабочего состояния |
| Габаритные размеры (Д × Ш × В) |
6,42×1,75×2 м |
| Габаритные размеры рабочей площадки |
1,4×0,7×1,15 м |
| Макс. скорость |
5,2 км/ч |
| Макс. способность преодолевать подъемы |
≥30% |
| Мин. внешний радиус поворота |
≤3,15 м |
| Дорожный просвет/м (центр) |
0,21 м |
| Колесная база |
2 м |
| Общая масса |
6500 кг |
| Основные рабочие параметры |
| Номинальная рабочая высота |
15,5 м |
| Макс. высота платформы |
13,8 м |
| Макс. рабочий диапазон |
8 м |
| Макс. чистая высота пролета |
7,03 м |
| Объем изменения вылета стрелы № 1 |
0°~60° |
| Объем изменения вылета стрелы № 2 |
-8°~75° |
| Область применения механизма изменения вылета шатуна |
-60°~80° |
| Область применения качания платформы |
160° |
| Угол поворота |
355° |
| Радиус поворота поворотной платформы |
0,875 м |
| Макс. грузоподъемность |
227 кг |
| Макс. поворот назад |
0 м |
| Система управления |
Пропорциональное управление 12 В постоянного тока |
| Шина |
Цельнолитая шина 250-15, опциональная шина из пеноматериала 240/55 D17,5. |
| Параметры мощности |
| Источник питания |
420 Ач/48 В постоянного тока |
| Силовой агрегат |
4 кВт/48 В постоянного тока |
| Вспомогательная силовая установка |
2,2 кВт/24 В постоянного тока |
| Путешествующий мотор |
3,3 кВт/32 В переменного тока |
Использование продукта
• Строительство: Монтаж стальных конструкций, возведение наружных стен, отделка и покраска.
• Промышленное обслуживание: Проверка и ремонт заводского оборудования, монтаж трубопроводов и обслуживание систем освещения.
• Коммерческое применение: замена ламп, чистка и установка рекламных щитов в торговых центрах, аэропортах и стадионах.
• Муниципальное строительство: обслуживание уличных фонарей, обрезка деревьев, осмотр мостов.
Руководство по эксплуатации продукта
Перед началом работы проверьте состояние оборудования и окружающей среды, чтобы убедиться, что земля прочная и ровная. Во время работы запускайте гидравлическую систему через блок управления на шасси или платформе. Используйте джойстик пропорционального управления для плавной регулировки скорости подъема, вращения и перемещения стрелы. Движения должны быть плавными и точными. Обратите внимание, что нагрузка на платформу не должна превышать допустимую и всегда следите за расстоянием до препятствий. В случае возникновения чрезвычайной ситуации немедленно нажмите кнопку аварийной остановки. После завершения операции верните оборудование в рабочее состояние и припаркуйте его в безопасном месте. Строго следуйте инструкции, чтобы обеспечить безопасность.
Часто задаваемые вопросы
1. Каковы его ходовые качества? Может ли он подниматься на склон?
О: Это оборудование приводится в движение двигателем переменного тока, обладающим высокой мощностью и возможностью полного привода. Его максимальный уклон подъема обычно составляет ≥30% (около 16,7°), он обладает хорошей проходимостью и способностью адаптироваться к неровным и неровным дорогам строительной площадки.
2.Можно ли использовать его в помещении?
А: Да. XGA16AC имеет исключительно электрический привод, имеет нулевой уровень выбросов и низкий уровень шума во время работы. Он идеально подходит для использования в закрытых помещениях, торговых центрах, на заводах и в других местах с высокими экологическими требованиями.
3.Каковы основные защитные устройства оборудования?
A: Оборудование оснащено несколькими устройствами безопасности, включая, помимо прочего: систему защиты от наклона, защиту от перегрузки платформы, устройство аварийного спуска, блок аварийного питания (опционально), а также функции плавного запуска и остановки движения и перемещения стрелы, эффективно обеспечивая безопасность работы.
4.Какие проверки и техническое обслуживание необходимы ежедневно?
О: Перед ежедневными операциями следует проводить визуальные проверки (например, наличие повреждений или утечек в компонентах конструкции, цилиндрах и масляных трубках) и функциональные проверки (например, правильность функционирования кнопок управления, устройств защитной сигнализации и тормозов). Гидравлическое масло и фильтрующие элементы следует регулярно заменять в соответствии с требованиями руководства по техническому обслуживанию, а основные движущиеся части следует смазывать. Двигатели переменного тока не требуют замены угольных щеток и их легче обслуживать.
5.Что делать, если на оборудовании отображается код неисправности?
О: Диагностическая система на панели управления будет отображать коды неисправностей. Пожалуйста, немедленно прекратите работу и обратитесь к «Таблице кодов неисправностей» в руководстве по эксплуатации автомобиля для предварительного решения проблемы. Категорически запрещается форсировать работу до устранения неисправности. Необходимо своевременно обращаться к профессиональному обслуживающему персоналу.
6.Каковы преимущества привода переменного тока перед приводом постоянного тока?
Основные преимущества системы переменного тока заключаются в более высоком КПД двигателя и большем энергопотреблении. Он запускается и останавливается более плавно и контролируется более точно. Двигатель не требует технического обслуживания (бесщеточный), имеет более длительный срок службы и снижает затраты на долгосрочное обслуживание.
