Введение продукта

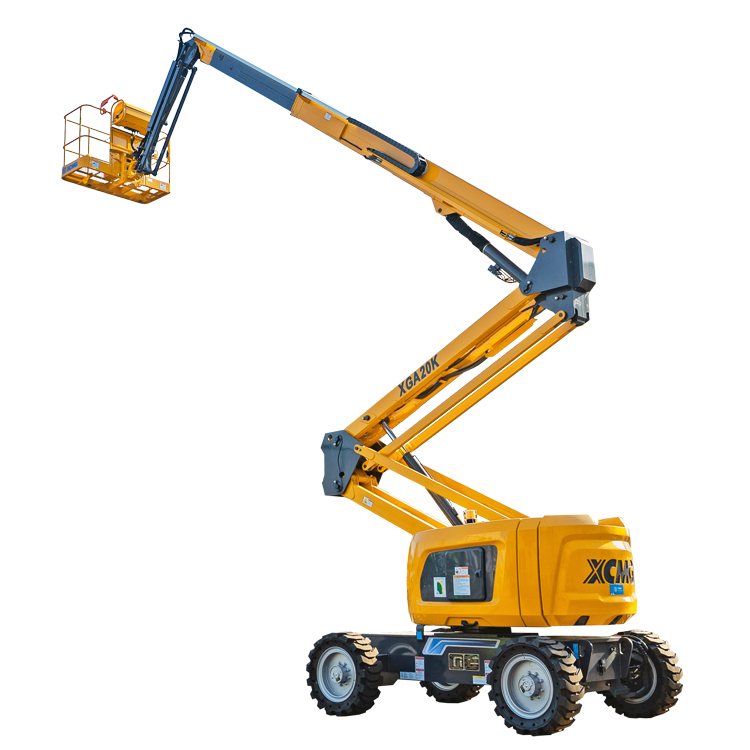

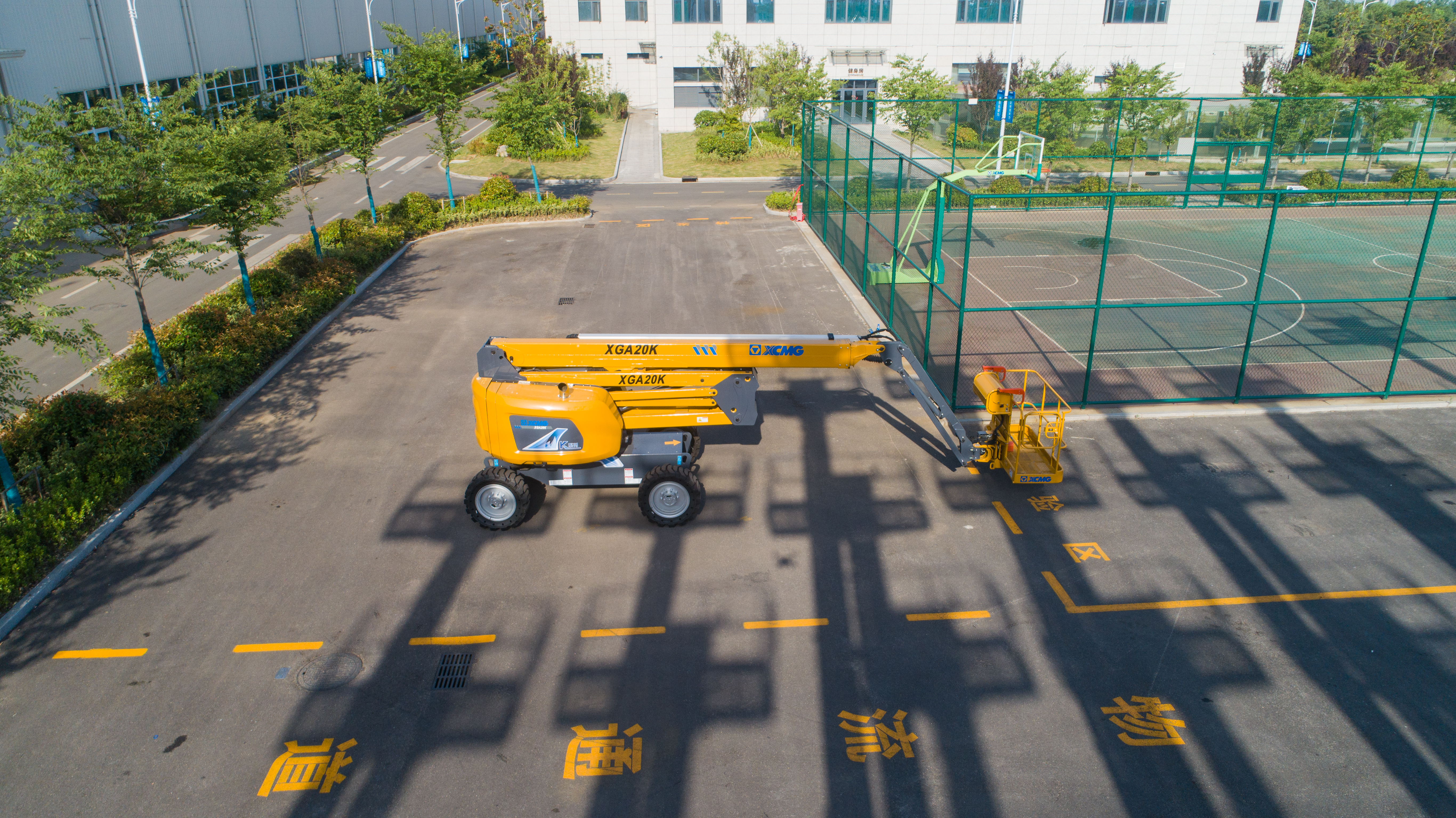

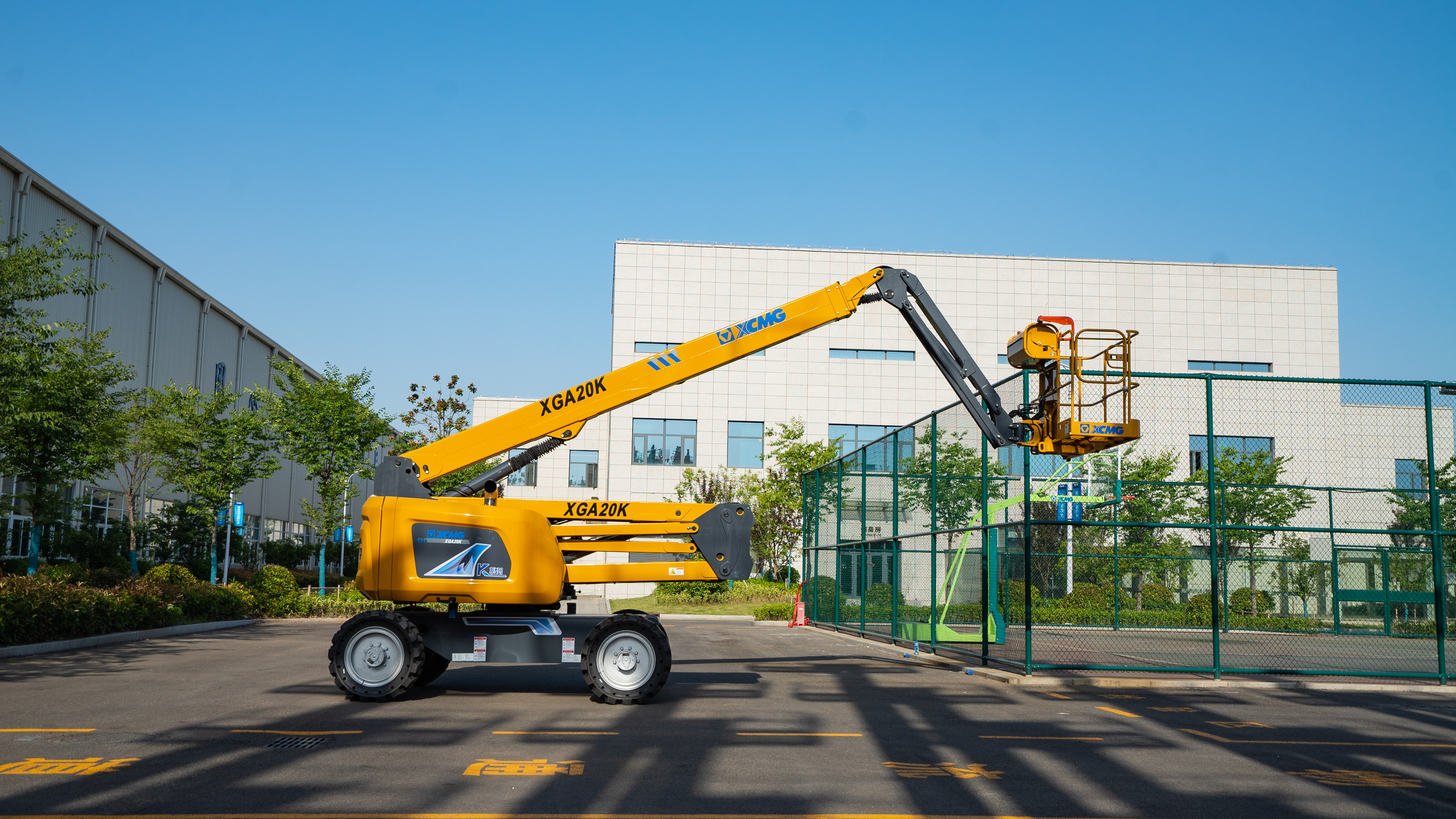

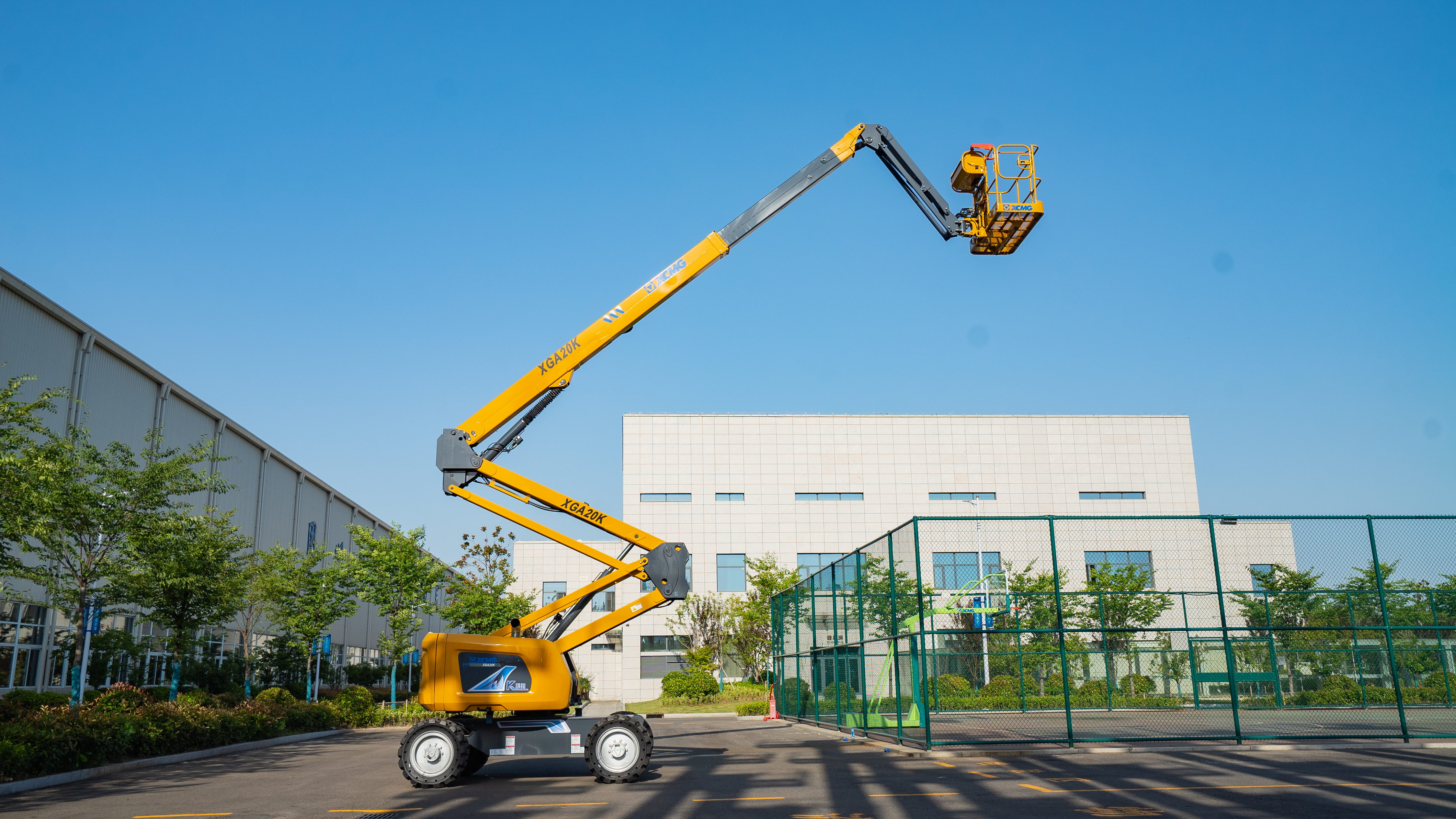

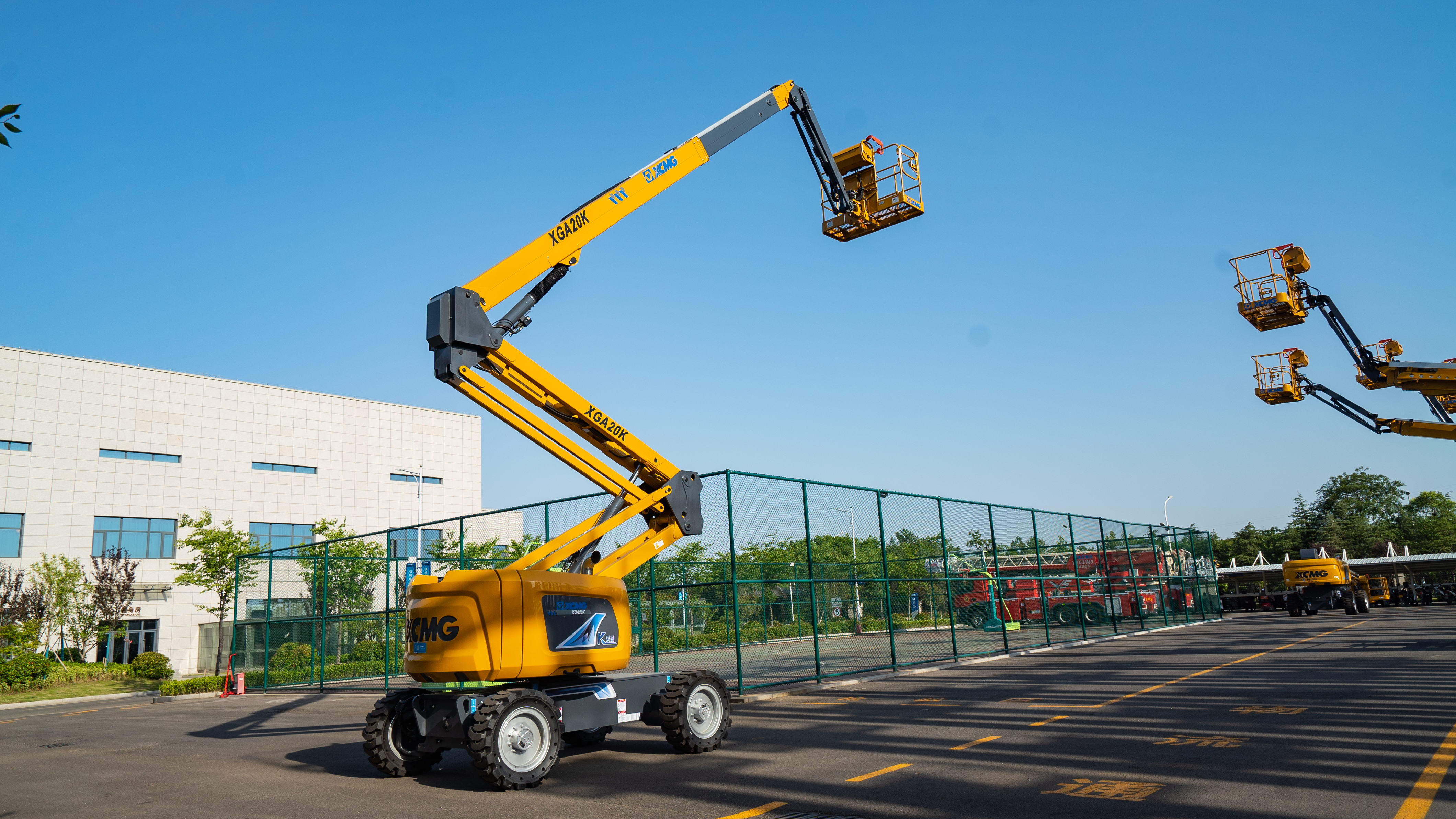

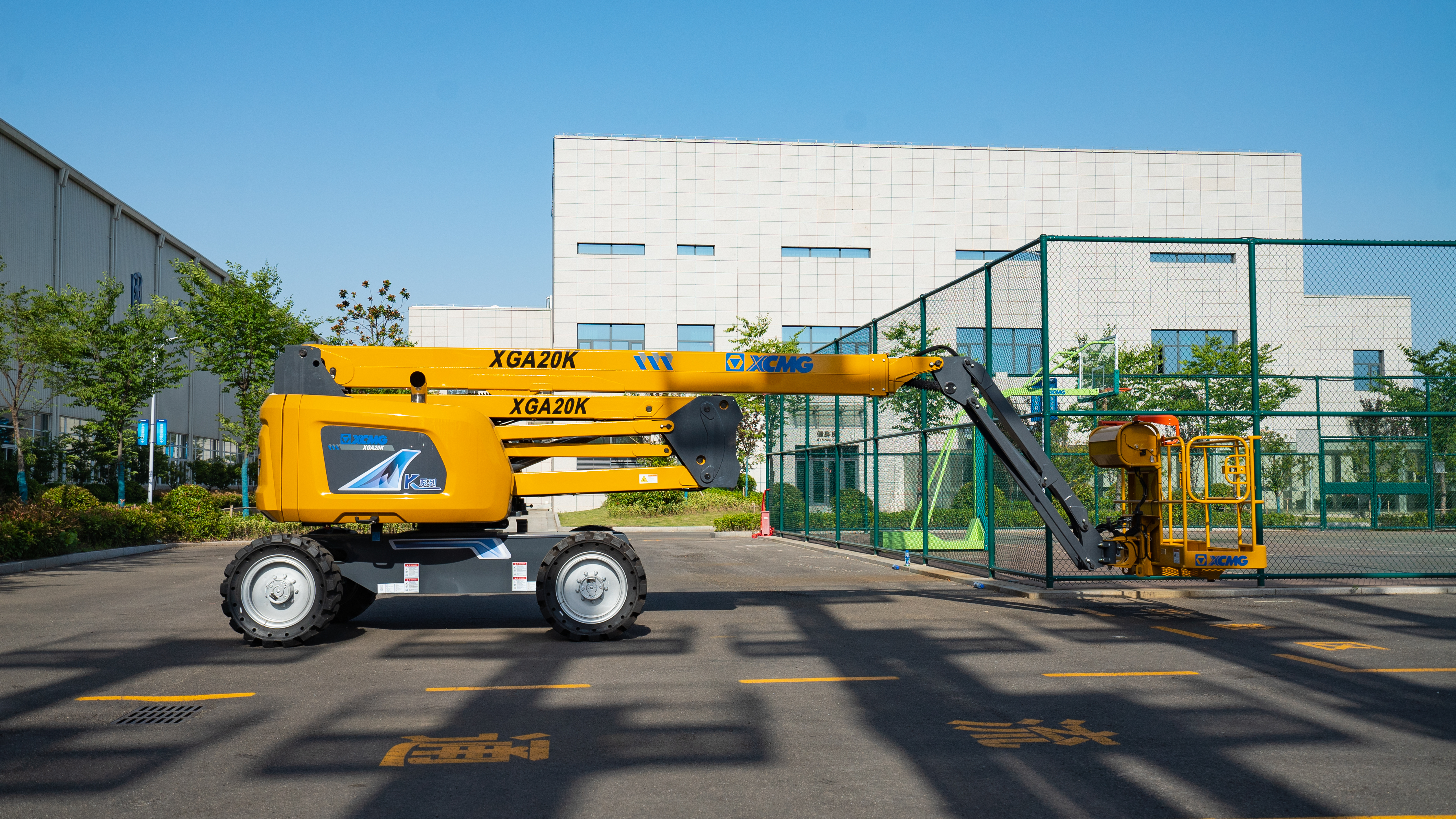

XGA20k — это высокопроизводительная самоходная автовышка с прямой стрелой, разработанная XG Group, с максимальной рабочей высотой до 20 метров. Продукт объединяет в себе основные преимущества, такие как интеллектуальное управление, эффективность работы, безопасность и надежность, и подходит для различных требований к эксплуатации в помещениях средней и высокой этажности.
Преимущество продукта
1,256/350 кг двойной нагрузки и большая нагрузка, производительность нагрузки на продвинутом уровне в отрасли.
2. Многонаправленное точное позиционирование вверх, вниз и поперек функций, а также отличные функции растяжения.
3. Электрическая система ИСПОЛЬЗУЕТ технологию распределенного управления ПЛК, метод адаптивного пропорционального управления клапаном, обеспечивающий адаптируемость среды продукта с помощью свинца.
4.Полный гидравлический привод, свободное вращение на 360 °, нет ограничений по углу при полной эксплуатации, простота в эксплуатации, высокая надежность.
5. Компактный, продуманный, компактный автомобиль, удобный для перевозки контейнеров.
Технические параметры
|
Элемент
|
Единица
|
Параметры
|
|
Общая длина
|
мм
|
8520
|
|
Общая ширина
|
мм
|
2300
|
|
Общая высота
|
мм
|
2400
|
|
Колесная база
|
мм
|
2500
|
|
Макс. рабочая высота
|
м
|
20.63
|
|
Макс. высота платформы
|
м
|
18.63
|
|
Макс. рабочий диапазон
|
м
|
12.08
|
|
Макс. переносимый вес
|
кг
|
256(без ограничений)/350(ограничено)
|
|
Объем изменения вылета стрелы № 1
|
°
|
0~+72
|
|
Объем подъема стрелы №2
|
°
|
0~+73
|
|
Диапазон изменения вылета шатуна
|
°
|
-64~70
|
|
Угол поворота поворотной платформы
|
°
|
360
|
|
Макс. Качание хвоста
|
мм
|
0.54
|
|
Размер платформы
|
мм
|
1830×760×1150
|
|
Угол поворота платформы
|
°
|
160
|
|
Общий вес
|
кг
|
9900
|
|
Макс. скорость движения
|
км/ч
|
5.5
|
|
Мин. радиус поворота
|
м
|
5.0
|
|
Мин. дорожный просвет
|
мм
|
330
|
|
Макс. способность преодолевать подъемы
|
%
|
45
|
|
Спецификация шины
|
/
|
355/55Д625
|
|
Модель двигателя
|
/
|
YCF3050-T302
|
|
Номинальная мощность двигателя
|
кВт/(об/мин)
|
36,8/(2400)
|
Использование продукта
Монтаж и обслуживание зданий из металлоконструкций
• Техническое обслуживание крупногабаритного заводского оборудования
• Строительство и обслуживание спортивных объектов
Муниципальная инспекция моста
• Судостроение и обслуживание
Руководство по эксплуатации продукта
Подъемная рабочая платформа XGA20K — это высокопроизводительное и безопасное самоходное изделие с прямой стрелой. Чтобы обеспечить безопасную и эффективную работу, пройдите профессиональное обучение и внимательно прочтите данное руководство перед использованием. В этом руководстве описаны проверки безопасности перед запуском оборудования, подробные пояснения функций панели управления, действия в аварийных ситуациях, нормы перемещения и подъема, а также ключевые моменты ежедневного технического обслуживания и ухода. Строгое соблюдение правил эксплуатации является основой обеспечения личной безопасности и надежной работы оборудования. Во время работы всегда пристегивайте ремень безопасности, обращайте внимание на окружающую среду и следите за тем, чтобы нагрузка на платформу была равномерной и не была перегруженной.
Часто задаваемые вопросы
1. По каким грунтам можно ездить?
О: XGA20K отлично адаптируется к грунту и может передвигаться по твердому и ровному бетону, асфальту и другим твердым поверхностям. Его относительно высокий дорожный просвет шасси позволяет преодолевать некоторые слегка неровные дороги, но он не подходит для мягкой, грязной или крайне неровной поверхности.
2.Какой тип батареи используется в XGA20K? Как долго работает батарея?
О: В стандартную комплектацию входят высокопроизводительные, необслуживаемые свинцово-кислотные аккумуляторы, а также могут быть дополнительно оснащены более совершенными литиевыми аккумуляторами. Срок службы аккумулятора зависит от фактической нагрузки, скорости движения, частоты подъема и опускания, а также состояния грунта. В типичных условиях работы свинцово-кислотные батареи обычно могут поддерживать непрерывную работу в течение 6–8 часов, в то время как литиевые батареи имеют более длительный срок службы и поддерживают возможность оппортунистической зарядки (зарядка и разрядка в любое время), что в основном может удовлетворить потребности в течение всего дня.
3.Сколько времени требуется для полной зарядки аккумулятора?
Ответ: Для полной зарядки свинцово-кислотных аккумуляторов обычно требуется от 8 до 10 часов. Литиевые батареи заряжаются быстрее, полная зарядка занимает от 6 до 8 часов, и они поддерживают режим быстрой зарядки.
4.Как следует обслуживать батареи?
О: Свинцово-кислотные аккумуляторы необходимо регулярно проверять на уровень электролита (необслуживаемый тип) и состояние коррозии клеммных колодок. Литиевые аккумуляторы практически не требуют ежедневного обслуживания, однако следует уделять внимание условиям хранения. Независимо от типа аккумулятора, его рекомендуется заряжать вовремя, пока уровень заряда не упадет ниже 20%, чтобы избежать чрезмерной разрядки.
5.Какие проверки и техническое обслуживание необходимы ежедневно?
Ответ: Ежедневные проверки должны проводиться перед каждым рабочим днем, включая:
• Проверьте, не деформированы ли конструктивные элементы и не треснуты ли они.
Проверьте, в норме ли уровень гидравлического масла и нет ли утечек в трубопроводах.
• Проверьте заряд аккумулятора и проводку.
Проверьте, правильно ли работают все функции управления и устройства безопасности (такие как кнопки аварийной остановки и сигнализация).
• Очистите платформу и шасси.
6.Если оборудование неисправно, как я могу провести предварительное расследование?
Интеллектуальная система управления XGA20K оснащена функцией отображения кода неисправности. При возникновении неисправности на приборной панели отображается соответствующий код неисправности. Вы можете сначала обратиться к таблице кодов неисправностей в «Руководстве по эксплуатации и техническому обслуживанию», чтобы понять причину неисправности и рекомендации по ее первоначальному устранению. Если проблема не может быть решена, немедленно обратитесь к профессиональному техническому персоналу. Не разбирайте ключевые компоненты самостоятельно.
