Введение продукта

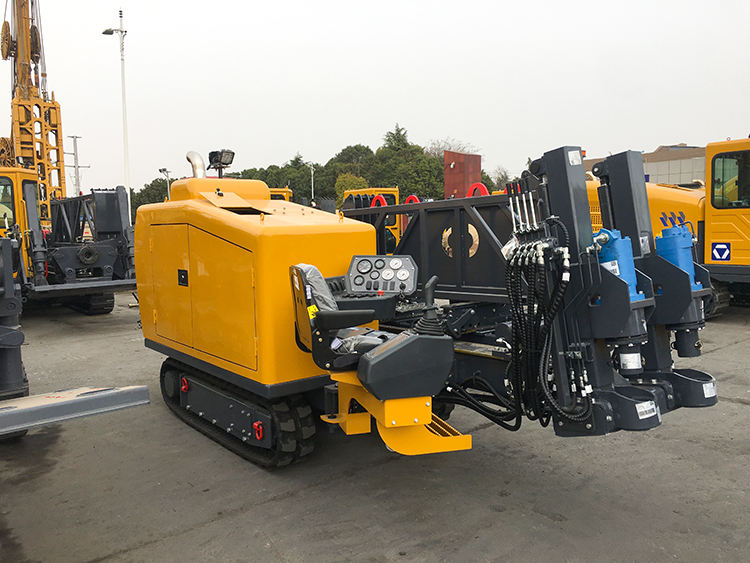

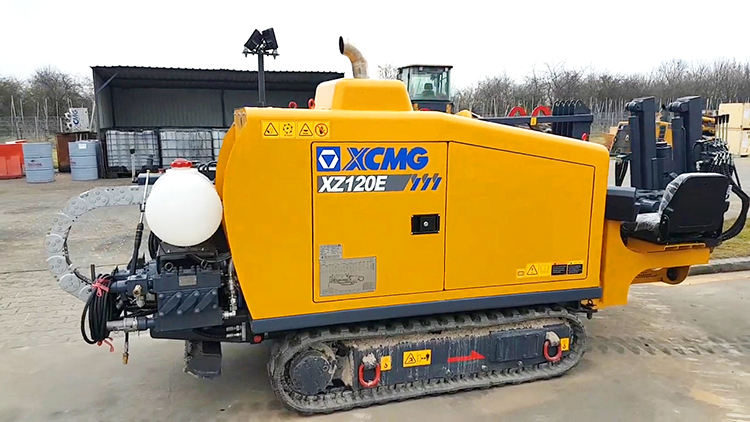

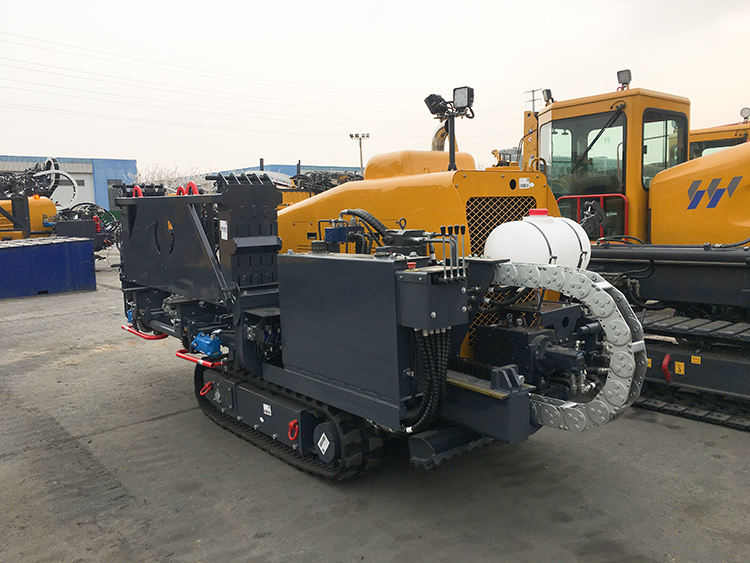

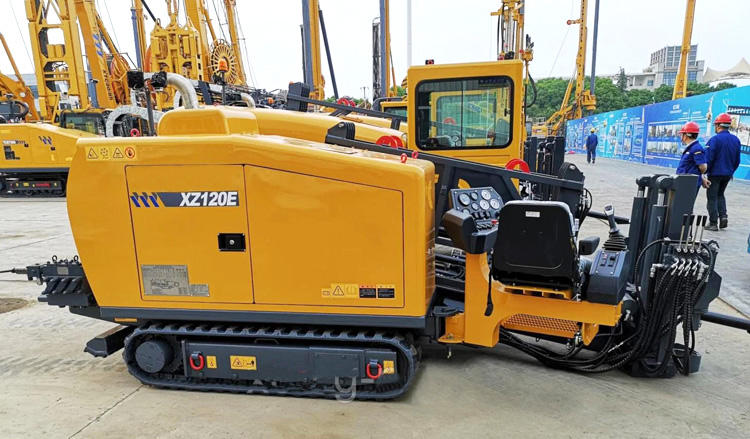

Небольшая установка горизонтально-направленного бурения XZ120E в основном подходит для бестраншейной прокладки водопроводных, электрических, газопроводных и коммуникационных трубопроводов в городском муниципальном строительстве. Его компактная конструкция и гибкая мобильность позволяют ему работать в строительных условиях с ограниченным пространством.
Преимущество продукта
Мощность и трансмиссия: Оснащенный двигателем с турбонаддувом Dongfeng Cummins, он обеспечивает высокую производительность.
Он использует режим передачи зубчатой рейки, обеспечивая плавный и надежный процесс толкания и вытягивания с максимальной скоростью до 28 м/мин.
Основная технология: оснащенная запатентованными технологиями плавающей головки с приводом и плавающей головкой, она может эффективно защитить резьбу бурильной трубы и продлить срок службы бурильной трубы.
Использование двигателей с регулируемым поршнем позволяет адаптироваться к различным условиям работы и повысить эффективность строительства.
Управление и безопасность: используется гидравлическая система пилотного управления, которая чувствительна в работе и стабильна в работе.
Общая конструкция машины соответствует требованиям безопасности директивы ЕС CE, обеспечивая высокую безопасность конструкции.
Гибкая конфигурация: он может быть оснащен различными функциональными модулями, такими как полностью автоматические или полуавтоматические устройства для установки на столбы, кабины с кондиционером и обогревом и охлаждением, двойными автоматическими анкерными устройствами, устройствами для защиты от замерзания и очистки грязи и т. д. по мере необходимости.
Технические параметры
|
Элемент
|
|
Единица
|
XZ120E
|
|
Двигатель
|
Модель
|
|
QSB3.9-C110
|
|
Номинальная мощность
|
кВт/об/мин
|
81/2200
|
|
Тяга-тяга
|
Максимальная сила тяги/тяги
|
кН
|
130
|
|
Максимальная скорость тяги/тяги
|
м/мин
|
37
|
|
Вращение
|
Крутящий момент
|
Нм
|
3000
|
|
Максимальная скорость шпинделя
|
об/мин
|
220
|
|
Грязевой насос
|
Макс. скорость потока
|
л/мин
|
100
|
|
Максимальное давление
|
МПа
|
4
|
|
Трубка
|
Диаметр*Длина
|
М-м-м
|
52*1,8
|
|
На грузовике
|
Подъем веса
|
т
|
-
|
|
Грузоподъемность
|
тм
|
-
|
|
Максимальный угол наклона
|
°
|
18
|
|
Максимальный диаметр расширителя
|
мм
|
500
|
|
Масса
|
т
|
4.5
|
|
Измерение
|
мм
|
4500*1680*2170
|
Использование продукта
Проектирование сети муниципальных трубопроводов: он используется для прокладки и обновления трубопроводов, таких как кабели водоснабжения, газа, электричества и связи, которые могут эффективно избежать «разрезания» дорожного покрытия и в максимальной степени свести к минимуму воздействие на движение транспорта, окружающую среду и жизнь граждан.
Другое бестраншейное строительство: его также можно использовать при геологоразведке и других сценариях эксплуатации, требующих горизонтального бурения.
Руководство по эксплуатации продукта
Индивидуальная защита: Операторы должны носить средства индивидуальной защиты, такие как защитные каски, защитные очки и противоскользящие перчатки.
Экстренное реагирование: В случае внезапного застревания сверла немедленно отключите источник питания и попытайтесь устранить засорение, вращая сверло в противоположном направлении.
Если температура подшипников оборудования или гидравлического масла слишком высока (например, по некоторым данным, температура подшипников не должна превышать 45 ℃, а температура гидравлического масла не должна превышать 60 ℃), машину следует остановить для охлаждения и проверки.
Управление бурильными трубами: при добавлении бурильных труб рекомендуется, чтобы два человека работали вместе, чтобы обеспечить точное выравнивание резьбы и избежать ее повреждения.
Часто задаваемые вопросы
1.Какой тип буровой установки представляет собой XZ120E?
Это установка горизонтально-направленного бурения гусеничного типа, обладающая высокой мобильностью и предназначенная в основном для бестраншейной прокладки трубопроводов.
2.Каковы основные технические характеристики XZ120E?
В нем используются запатентованные технологии плавающей силовой головки и плавающей головки тигра, которые могут эффективно защитить резьбу бурильных труб и продлить срок их службы. Между тем, его двигатель с регулируемым поршнем может адаптироваться к различным условиям работы, повышая эффективность строительства.
3.Какими устройствами может быть дополнительно оборудована данная буровая установка?
Конфигурация очень гибкая и может быть дополнительно оснащена полностью автоматическими или полуавтоматическими устройствами для установки на столбы, кабинами с кондиционером и отоплением, двойными автоматическими анкерными устройствами, устройствами для защиты от замерзания и очистки грязи и т. д. по мере необходимости.
4.Какие правила техники безопасности следует соблюдать при эксплуатации XZ120E?
Вся машина спроектирована в соответствии с требованиями директивы ЕС CE, обеспечивающей безопасность конструкции. Кроме того, к общим ключевым моментам безопасной эксплуатации буровых установок относятся: осмотр высоковольтных линий и подземных трубопроводов на площадке перед началом эксплуатации; Держите уровень земли; Операторы должны носить средства индивидуальной защиты, такие как защитные каски и защитные очки.
5.Какие проверки необходимо провести перед запуском буровой установки?
Это общее требование к буровым установкам, но оно очень важно. Перед запуском рекомендуется проверить уровни гидравлического масла, моторного масла и охлаждающей жидкости, убедиться в надежности соединения всех компонентов, очистить рабочую зону и оценить твердость и ровность грунта.
6.Каковы могут быть причины более медленной скорости опускания силовой головки?
Возможные причины: недостаточный расход из-за износа основного насоса; Автоматический электромагнитный клапан землетрясения заклинивает (часто из-за несвоевременной замены гидравлического масла или слишком старого фильтрующего элемента). Либо ослаб конец провода электромагнитного клапана, управляющего схождением силовой головки, либо поврежден предохранитель и т. д.
