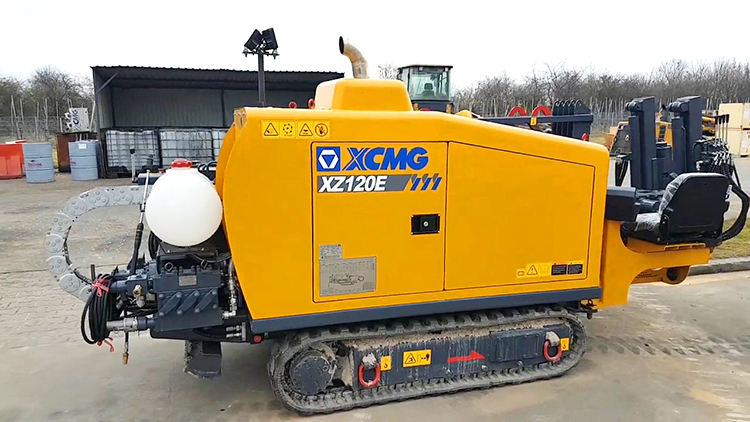

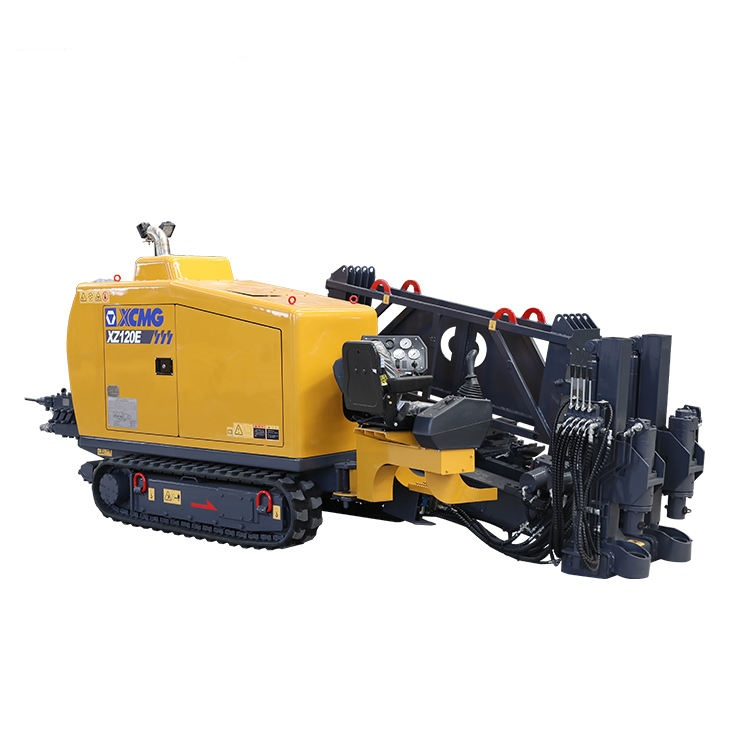

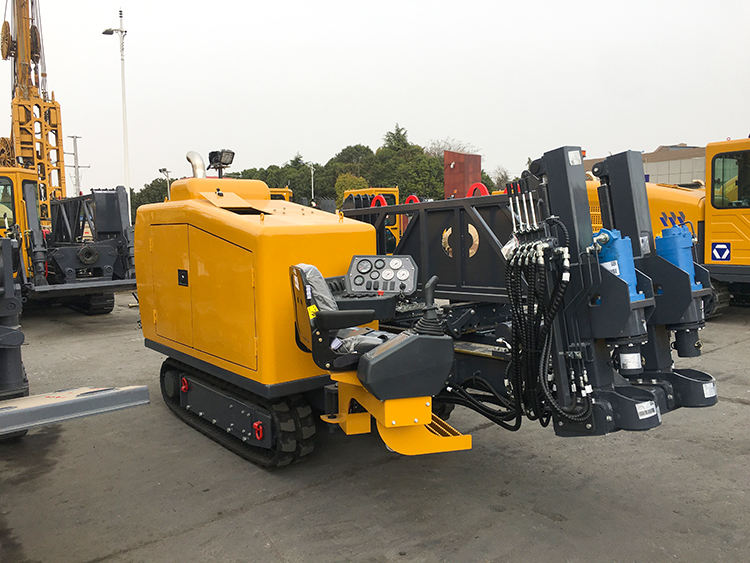

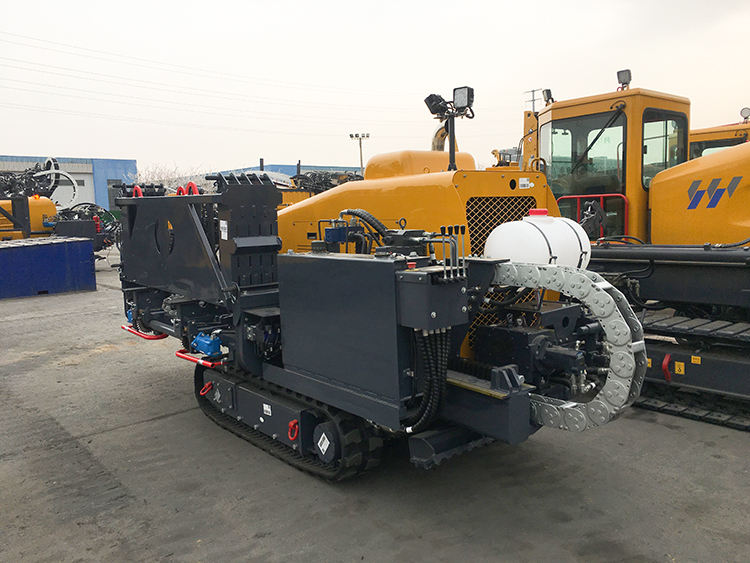

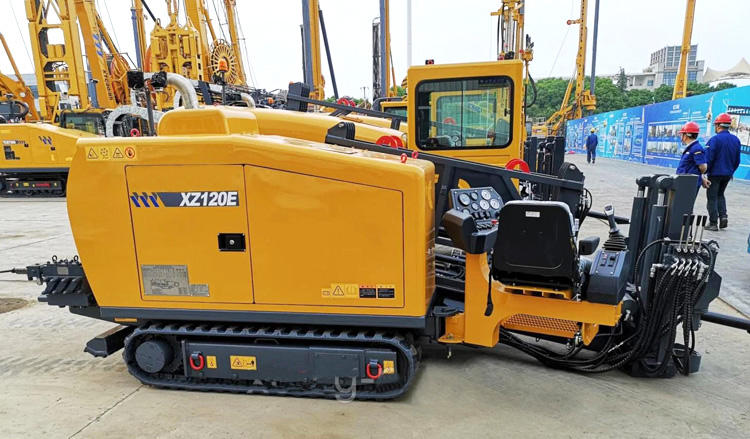

مقدمة المنتج
بصفته جهاز حفر اتجاهي أفقي صغير، فإن XZ120E مناسب بشكل أساسي لمشاريع حفر الخنادق لخطوط أنابيب المياه والكهرباء والغاز والاتصالات في بناء البلديات الحضرية. هيكلها المدمج وحركتها المرنة تمكنها من العمل في بيئات البناء ذات المساحة المحدودة.
ميزة المنتج
القوة وناقل الحركة: مجهزة بمحرك Dongfeng Cummins المزود بشاحن توربيني، فهي توفر أداءً قويًا.
إنها تعتمد وضع ناقل الحركة لرف التروس، مما يضمن عملية دفع وسحب سلسة وموثوقة، مع سرعة قصوى تصل إلى 28 م/دقيقة.
التكنولوجيا الأساسية: مجهزة بتقنيات عائمة رأس الطاقة الحاصلة على براءة اختراع وتقنيات عائمة رأس النمر، يمكنها حماية خيط أنبوب الحفر بشكل فعال وإطالة عمر خدمة أنبوب الحفر.
إن اعتماد محركات المكبس المتغيرة يمكن أن يتكيف مع ظروف العمل المختلفة ويعزز كفاءة البناء.
التحكم والسلامة: يعتمد نظام التحكم الهيدروليكي، وهو حساس في التشغيل ومستقر في الأداء.
يتوافق التصميم العام للآلة مع متطلبات السلامة لتوجيهات الاتحاد الأوروبي CE، مما يضمن سلامة البناء العالية.
التكوين المرن: يمكن تجهيزه بوحدات وظيفية مختلفة مثل أجهزة تركيب العمود الأوتوماتيكية بالكامل أو شبه الأوتوماتيكية، والكابينة المكيفة للتدفئة والتبريد، وأجهزة التثبيت الأوتوماتيكية المزدوجة، وأجهزة مكافحة التجمد والتنظيف بالطين، وما إلى ذلك حسب الحاجة.
المعلمات التقنية
|
غرض
|
|
وحدة
|
XZ120E
|
|
محرك
|
نموذج
|
|
QSB3.9-C110
|
|
القوة المقدرة
|
كيلوواط/ص/دقيقة
|
81/2200
|
|
الدفع والسحب
|
أقصى قوة سحب/دفع
|
كيلو نيوتن
|
130
|
|
أقصى سرعة سحب/دفع
|
م/دقيقة
|
37
|
|
تناوب
|
عزم الدوران
|
نانومتر
|
3000
|
|
أقصى سرعة للمغزل
|
ص / دقيقة
|
220
|
|
مضخة الطين
|
معدل التدفق الأقصى
|
لتر/دقيقة
|
100
|
|
أقصى ضغط
|
الآلام والكروب الذهنية
|
4
|
|
ماسورة
|
القطر*الطول
|
مم * م
|
52*1.8
|
|
محمولة على شاحنة
|
رفع الأثقال
|
ر
|
-
|
|
قدرة التحميل
|
tm
|
-
|
|
زاوية الميل القصوى
|
°
|
18
|
|
أقصى قطر للأداة الخلفية
|
مم
|
500
|
|
وزن
|
ر
|
4.5
|
|
البعد
|
مم
|
4500*1680*2170
|
استخدامات المنتج
هندسة شبكة خطوط الأنابيب البلدية: يتم استخدامها لمد وتجديد خطوط الأنابيب مثل إمدادات المياه والغاز والكهرباء وكابلات الاتصالات، والتي يمكن أن تتجنب بشكل فعال 'قطع' سطح الطريق وتقليل التأثير على حركة المرور والبيئة المحيطة وحياة المواطنين إلى أقصى حد.
إنشاءات أخرى بدون خنادق: يمكن استخدامها أيضًا في الاستكشاف الجيولوجي وسيناريوهات التشغيل الأخرى التي تتطلب الحفر الأفقي.
دليل تشغيل المنتج
الحماية الشخصية: يجب على المشغلين ارتداء معدات الحماية الشخصية مثل خوذات السلامة والنظارات الواقية والقفازات المضادة للانزلاق.
الاستجابة للطوارئ: في حالة توقف الحفر فجأة، قم بقطع مصدر الطاقة على الفور وحاول إزالة الانسداد عن طريق التدوير في الاتجاه المعاكس.
إذا كانت درجة حرارة محامل المعدات أو الزيت الهيدروليكي مرتفعة جدًا (على سبيل المثال، تشير بعض البيانات إلى أن درجة حرارة المحامل يجب ألا تتجاوز 45 درجة مئوية وأن درجة حرارة الزيت الهيدروليكي يجب ألا تتجاوز 60 درجة مئوية)، فيجب إيقاف تشغيل الماكينة للتبريد والفحص.
إدارة أنابيب الحفر: عند إضافة أنابيب الحفر، يوصى بأن يعمل شخصان معًا لضمان محاذاة الخيوط بدقة وتجنب تلف الخيوط.
التعليمات
1.ما هو نوع جهاز الحفر XZ120E؟
إنها عبارة عن منصة حفر أفقية ذات تصميم زاحف، وهي ذات قدرة عالية على الحركة وتستخدم بشكل رئيسي في مد خطوط الأنابيب بدون خنادق.
2. ما هي الميزات التقنية الأساسية لـ XZ120E؟
إنها تعتمد تقنيات عائمة رأس الطاقة الحاصلة على براءة اختراع وتقنيات عائمة رأس النمر، والتي يمكنها حماية خيوط أنبوب الحفر بشكل فعال وإطالة عمر الخدمة. وفي الوقت نفسه، يمكن لمحرك المكبس المتغير أن يتكيف مع ظروف العمل المختلفة، مما يعزز كفاءة البناء.
3. ما هي الأجهزة التي يمكن تجهيز جهاز الحفر هذا بها بشكل اختياري؟
يتميز التكوين بمرونة عالية ويمكن تجهيزه بشكل اختياري بأجهزة تركيب عمود أوتوماتيكية بالكامل أو شبه أوتوماتيكية، وكابينة مكيفة ومدفأة، وأجهزة تثبيت أوتوماتيكية مزدوجة، وأجهزة مضادة للتجمد والتنظيف، وما إلى ذلك حسب الحاجة.
4. ما هي لوائح السلامة التي يجب مراعاتها عند تشغيل XZ120E؟
تم تصميم الماكينة بالكامل وفقًا لمتطلبات توجيهات الاتحاد الأوروبي CE، مما يضمن سلامة البناء. بالإضافة إلى ذلك، تشمل النقاط الرئيسية العامة للتشغيل الآمن لمنصات الحفر ما يلي: فحص خطوط الجهد العالي وخطوط الأنابيب تحت الأرض في الموقع قبل التشغيل؛ حافظ على مستوى الأرض؛ يجب على المشغلين ارتداء معدات الحماية الشخصية مثل خوذات السلامة والنظارات الواقية.
5. ما هي الفحوصات التي يجب إجراؤها قبل بدء تشغيل جهاز الحفر؟
يعد هذا مطلبًا عامًا لمعدات الحفر، ولكنه مهم جدًا. يوصى بالتحقق من مستويات الزيت الهيدروليكي وزيت المحرك وسائل التبريد قبل البدء، والتأكد من توصيل جميع المكونات بشكل آمن، وتنظيف منطقة التشغيل وتقييم صلابة الأرض واستواءها.
6. ما هي الأسباب التي قد تؤدي إلى بطء سرعة خفض رأس الطاقة؟
تشمل الأسباب المحتملة ما يلي: عدم كفاية مخرجات التدفق بسبب تآكل المضخة الرئيسية؛ صمام الملف اللولبي التلقائي الذي يهز الأرض عالق (غالبًا ما يكون ذلك بسبب الفشل في استبدال الزيت الهيدروليكي في الوقت المناسب أو أن يكون عنصر الفلتر قديمًا جدًا). أو أن نهاية سلك صمام الملف اللولبي الذي يتحكم في تقارب رأس الطاقة مفككة، أو أن المصهر تالف، وما إلى ذلك.
