Introducción del producto

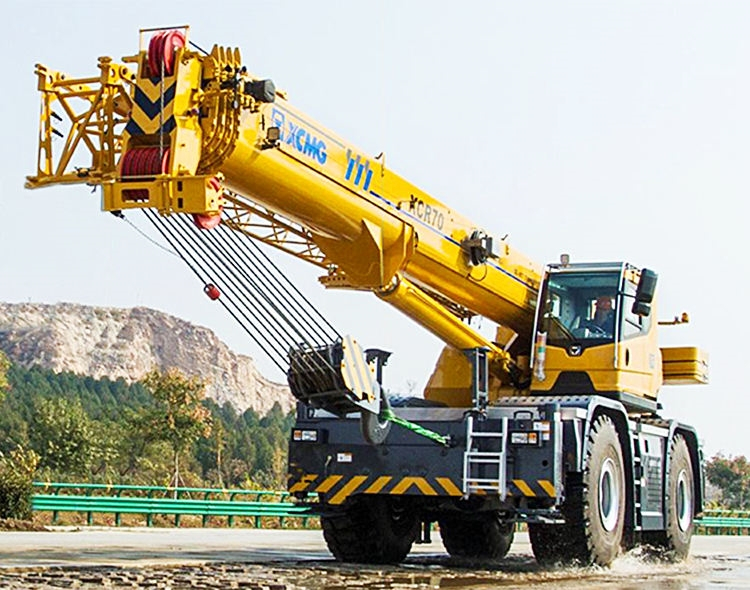

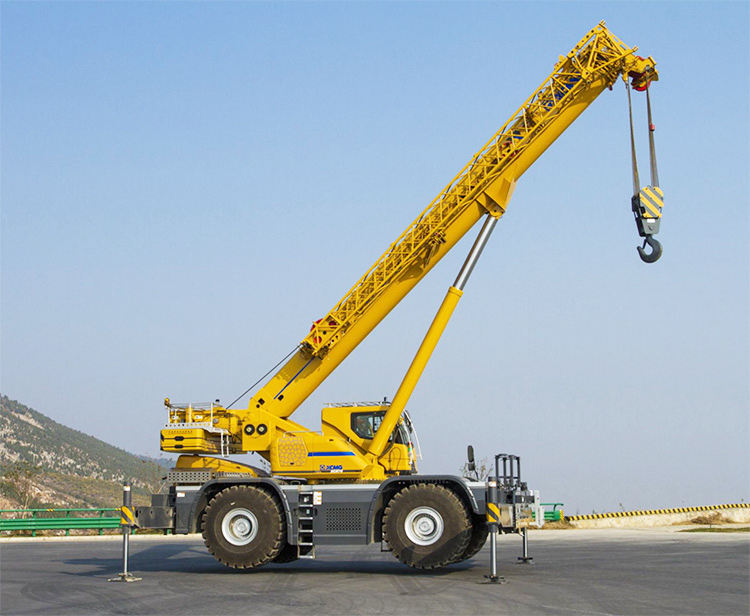

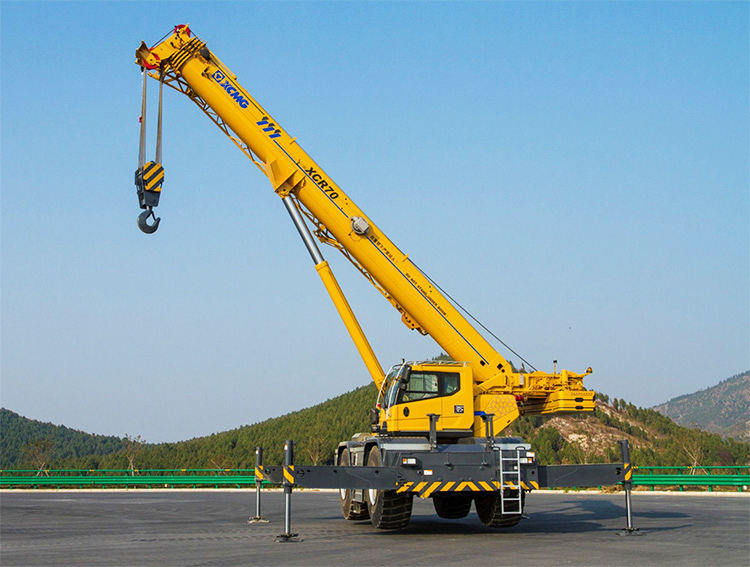

La XCR70 es una reconocida marca china de grúas montadas sobre neumáticos todoterreno de alto rendimiento, generación G, de 70 toneladas, que se especializa en operaciones de elevación eficientes en terrenos complejos. Integra un brazo principal extralargo, formidables capacidades de elevación, dirección multimodo, operación energéticamente eficiente y características de seguridad inteligentes, y sirve como equipo de elevación principal para campos petroleros, minas, proyectos de infraestructura y sitios industriales.
Ventaja del producto
I. Rendimiento de elevación: capacidad de 70 toneladas líder en su clase con alcance operativo inigualable

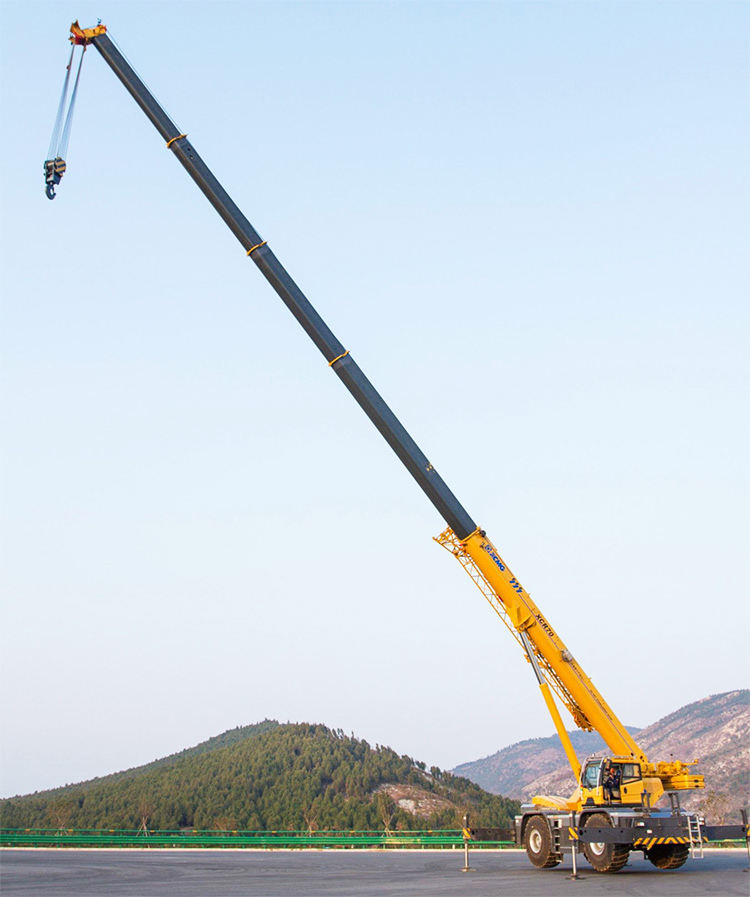

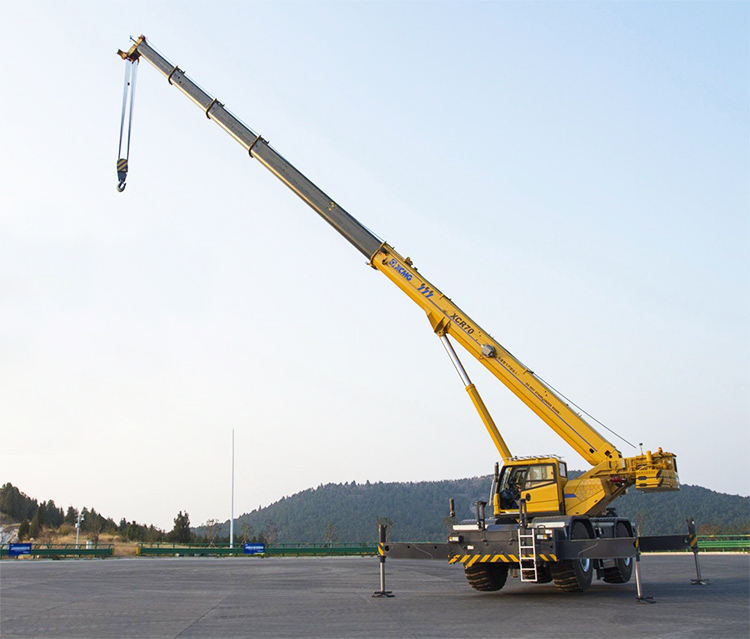

Pluma principal en forma de U de cinco secciones y 45 m: 2 a 3 m más larga que la competencia de su clase, lo que ofrece un rendimiento superior entre un 15 % y un 27 % en aplicaciones de pluma de media a larga y una ventaja de entre un 5 % y un 20 % en todas las condiciones operativas.
Tres modos de extensión: los modos Rigidez / Híbrido / Fuerza se adaptan a diversas condiciones, brindando una rigidez excepcional de la pluma y un control preciso de los micromovimientos.
II. Maniobrabilidad ágil: campeón en sitios estrechos, todoterreno en terrenos complejos
Radio de giro mínimo de 6,5 m: el más pequeño de la industria, que navega sin esfuerzo en minas, campos petrolíferos y sitios de construcción confinados.
Dirección de cuatro modos + ajuste de ángulo automático: rueda delantera/rueda trasera/dirección tipo cangrejo/maniobras en forma de ocho, todo controlado a través de un solo volante con ajuste de ángulo automático al cambiar de modo para una operación simplificada.
III. Eficiencia energética y productividad: tres tecnologías para reducir costos y mejorar el rendimiento
Combinación triple de ahorro de energía: sistema hidráulico energéticamente eficiente + transmisión de alta eficiencia + modo ECO, que reduce el consumo operativo de combustible entre un 15 % y un 24 % y el consumo a alta velocidad en un 20 %.
IV. Seguridad Inteligente: Protección Integral, Armonía Hombre-Máquina

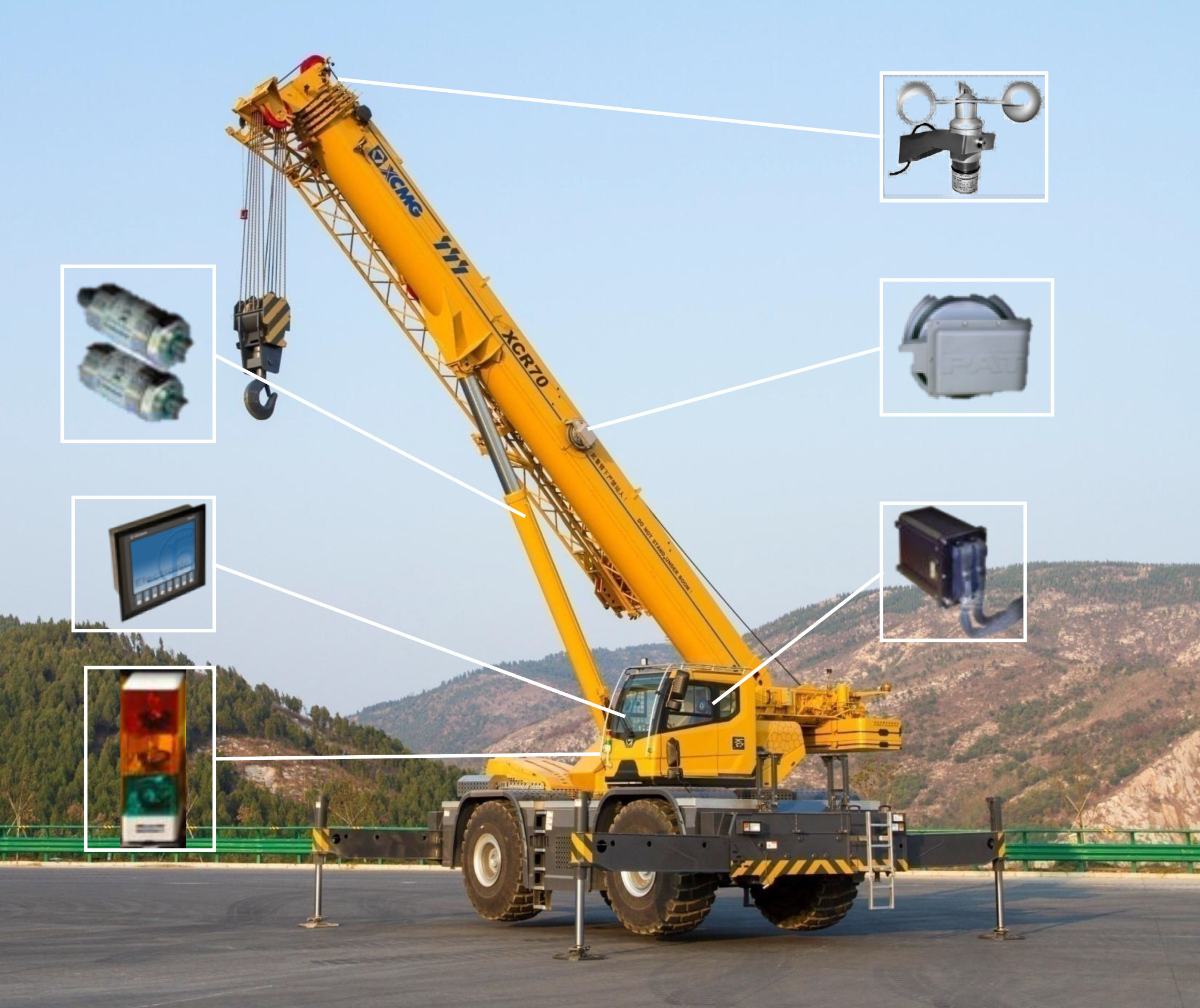

Interacción inteligente: planificación automática de tareas, autodiagnóstico de fallas, monitoreo de parámetros en tiempo real para un funcionamiento sin preocupaciones.
Protección activa de conducción: gestión por niveles de fallos, alertas automáticas/limitación de marcha/frenado para mayor seguridad en los viajes.
V. Medio ambiente y confiabilidad: todo terreno, larga vida útil
Certificaciones EAC e internacionales: Cumple con los estándares de exportación en el extranjero.
Alta protección + Diseño sin mantenimiento: Componentes críticos duraderos con más de 3000 horas de tiempo medio entre fallas.
Parámetros técnicos
|
Artículo
|
Unidad
|
Parámetro
|
|
Longitud total
|
milímetros
|
14354
|
|
Ancho total
|
milímetros
|
3290
|
|
Altura total
|
milímetros
|
3750
|
|
Peso total en viaje
|
kilos
|
44055
|
|
Carga del eje delantero
|
kilos
|
25298
|
|
Carga del eje trasero
|
kilos
|
18757
|
|
Potencia nominal del motor
|
kW/(r/min)
|
192/2000
|
|
Par nominal del motor
|
Nm/(r/min)
|
1100/(1200-1600)
|
|
Máx. velocidad de viaje
|
kilómetros por hora
|
≥40
|
|
Mín. diámetro de giro
|
metro
|
≤13
|
|
Mín. distancia al suelo
|
milímetros
|
475
|
|
ángulo de aproximación
|
°
|
23
|
|
Ángulo de salida
|
°
|
21
|
|
Máx. capacidad de grado
|
%
|
≥67
|
|
Máx. capacidad de elevación total nominal
|
t
|
70
|
|
Mín. radio de trabajo nominal
|
metro
|
2.5
|
|
Máx. par de elevación
|
kN.m
|
2028.6
|
|
auge base
|
metro
|
12.8
|
|
Pluma completamente extendida
|
metro
|
45.3
|
|
Pluma + pluma completamente extendida
|
metro
|
57.9
|
|
Envergadura longitudinal de los estabilizadores
|
metro
|
5.91
|
|
Envergadura de estabilizadores laterales
|
metro
|
7.4
|
|
Tiempo de abatimiento de la pluma
|
s
|
≤50
|
|
Tiempo de extensión total de la pluma
|
s
|
≤90
|
|
Máx. velocidad de giro
|
rpm
|
≥2,0
|
Usos del producto
Cubriendo todos los escenarios operativos
Yacimientos petrolíferos: instalación de torres de perforación, elevación de equipos, tendido de tuberías.
Minas: Manejo de equipo pesado, construcción de infraestructura a cielo abierto.
Infraestructura: Estructuras de acero, prefabricación de puentes, construcción de pilares altos.
Sitios industriales: Mantenimiento de equipos, carga/descarga de trabajos pesados dentro de las instalaciones.
Respuesta de emergencia: operaciones complejas de rescate en terreno, elevación rápida
Guía de funcionamiento del producto
Inspección ambiental y del sitio
El terreno debe ser firme y nivelado, con capacidad de carga ≥ presión sobre el suelo del equipo. Despeje todos los obstáculos y al personal dentro del radio de operación.
Velocidad del viento ≤ 12 m/s (Fuerza 6). Operaciones prohibidas en caso de lluvia, nieve, niebla intensa o iluminación nocturna insuficiente.
Zona de estabilizadores libre de tuberías y depresiones. Almohadillas de los estabilizadores de ≥ 50 mm de espesor, con área ≥ placa de apoyo de los estabilizadores.
Inspección de vehículos y sistemas
Niveles de combustible, líquido hidráulico, refrigerante y aceite de motor normales; fluido hidráulico libre de emulsificación o fugas
Presión y desgaste de los neumáticos normales; estabilizadores, pluma, cables metálicos y ganchos libres de daños o deformaciones
Funciones de limitador de momento, limitadores de altura/alcance, dispositivo antivuelco, descenso de emergencia y frenado de doble circuito operativos
Motor en ralentí, toma de fuerza, dirección, frenos, luces, bocina, luces de advertencia, todo normal
Personal y Documentación
El operador posee un certificado válido de operador de equipo especial y está familiarizado con este tipo de máquina y los procedimientos de comando del sitio.
Se proporciona un señalizador dedicado, que utiliza señales manuales/walkie-talkie estandarizados, con comandos claros para izar, girar, detener y procedimientos de emergencia.
Preguntas frecuentes
1. ¿EL VOLTAJE DE LA SEÑAL DEL SENSOR CAE OCASIONALMENTE A CERO DURANTE EL FUNCIONAMIENTO?
Las conexiones flojas en el circuito de alimentación del sensor provocan interrupciones momentáneas cuando el equipo vibra.
2. ¿EL SISTEMA CAN BUS DEL EQUIPO INFORMA CON FRECUENCIA ERRORES DE COMUNICACIÓN?
Compruebe si la resistencia terminal de 120 ohmios en el bus CAN está dañada o desconectada, o si ha entrado agua en el conector del bus.
3. ¿LA PANTALLA DEL INSTRUMENTO SE Atenúa momentáneamente CUANDO FUNCIONAN COMPONENTES ELÉCTRICOS DE ALTA POTENCIA?
La capacidad de la batería es insuficiente o está degradada, lo que aumenta la resistencia interna y provoca una caída repentina de voltaje durante la descarga de alta corriente.
4. ¿AÚN HAY HUMEDAD DENTRO DEL CONECTOR IMPERMEABLE?
El anillo de sellado no se instaló correctamente durante la conexión o ha envejecido y ha fallado.
5. ¿SE MUESTRA INCORRECTAMENTE EL INDICADOR DE NIVEL DEL TANQUE HIDRÁULICO?
Es posible que el flotador del medidor esté atascado o que se hayan acumulado residuos de aceite en la pared exterior del tubo transparente. Se requiere limpieza o reemplazo.
6. ¿LA SUPERFICIE DE LAS MANGUERAS HIDRÁULICAS SE CALIENTA ANORMALMENTE DESPUÉS DE QUE EL SISTEMA FUNCIONA DURANTE UN PERÍODO?
La sección de la manguera puede estar bloqueada internamente por material descascarado debido al envejecimiento, lo que provoca estrangulamiento localizado y altas temperaturas. Esto es extremadamente peligroso y requiere un reemplazo inmediato.
