مقدمة المنتج

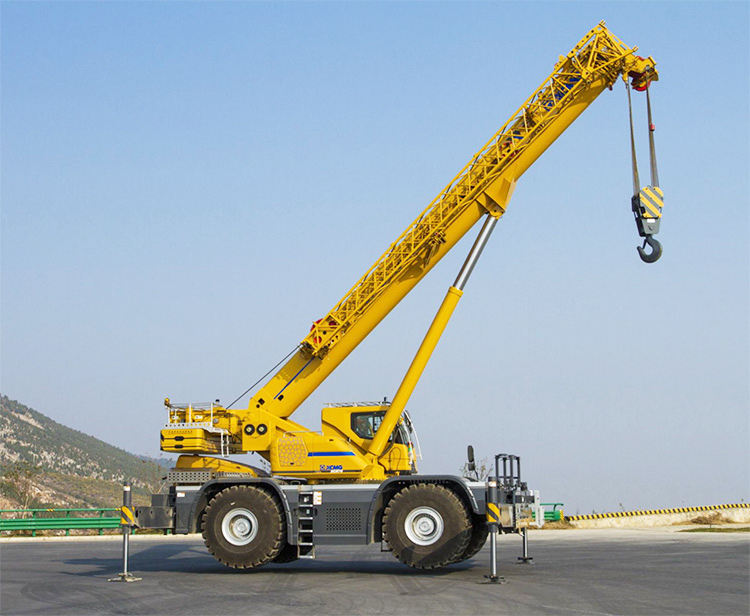

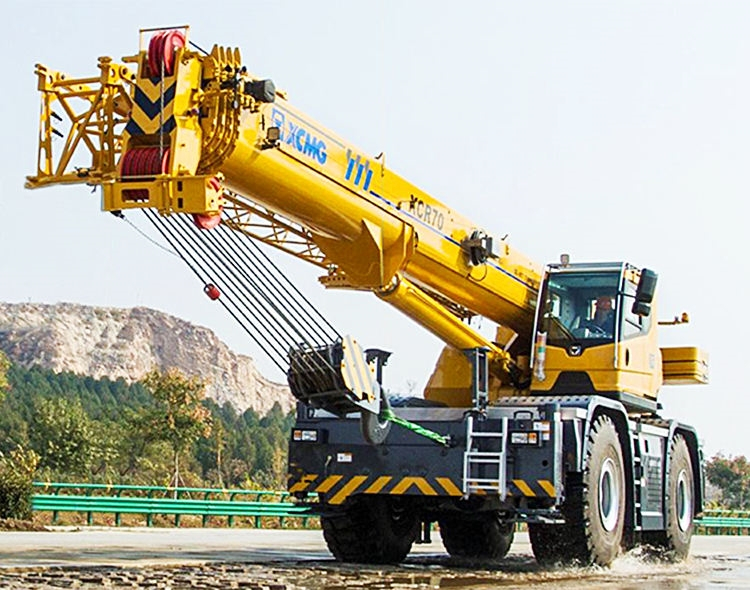

XCR70 هي علامة تجارية صينية مشهورة من الجيل G من الرافعات المثبتة على الإطارات عالية الأداء للطرق الوعرة بوزن 70 طنًا، وهي متخصصة في عمليات الرفع الفعالة عبر التضاريس المعقدة. إنها تدمج ذراع الرافعة الرئيسية الطويلة للغاية، وقدرات الرفع الهائلة، والتوجيه متعدد الأوضاع، والتشغيل الموفر للطاقة، وميزات السلامة الذكية، حيث تعمل كمعدات الرفع الأساسية لحقول النفط، والمناجم، ومشاريع البنية التحتية، والمواقع الصناعية.
ميزة المنتج
I. أداء الرفع: قدرة رائدة في فئتها تصل إلى 70 طنًا مع نطاق تشغيلي لا مثيل له

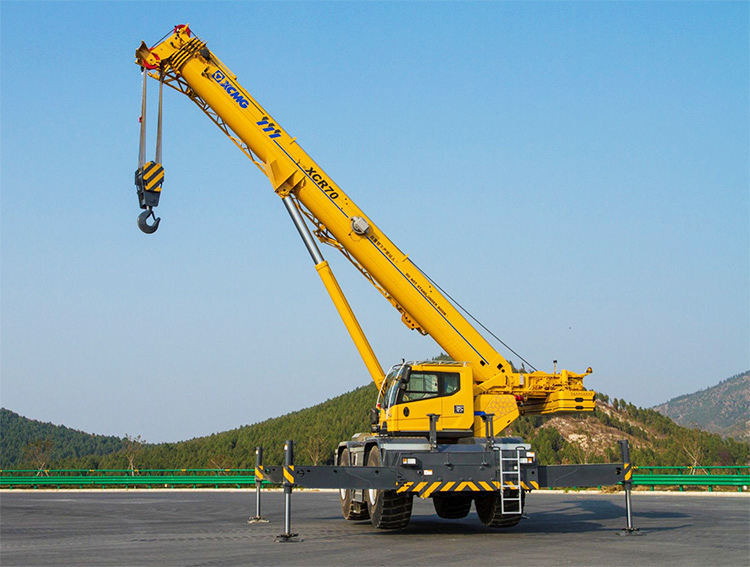

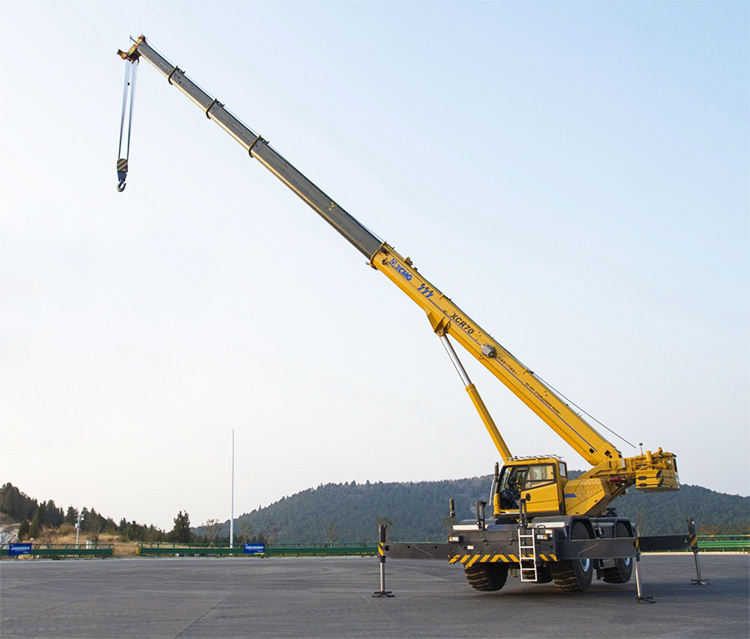

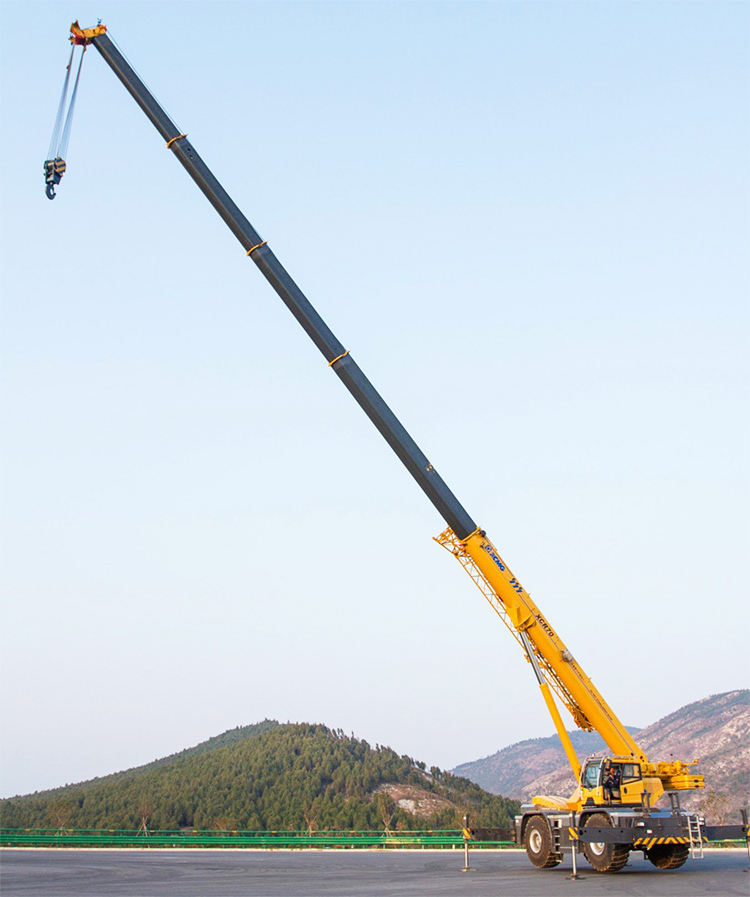

ذراع الرافعة الرئيسية على شكل حرف U مكون من خمسة أقسام بطول 45 مترًا: أطول بمقدار 2 إلى 3 أمتار من المنافسين في فئتها، مما يوفر أداءً فائقًا بنسبة 15% إلى 27% في تطبيقات ذراع الرافعة المتوسطة إلى الطويلة وميزة بنسبة 5% إلى 20% في جميع ظروف التشغيل.
ثلاثة أوضاع تمديد: أوضاع الصلابة / الهجين / القوة تتكيف مع الظروف المتنوعة، مما يوفر صلابة استثنائية لذراع الرافعة وتحكمًا دقيقًا في الحركة الدقيقة.
ثانيا. القدرة على المناورة الرشيقة: بطل المواقع الضيقة، متعدد الاستخدامات على التضاريس المعقدة
الحد الأدنى لنصف قطر الدوران 6.5 متر: الأصغر على مستوى الصناعة، حيث يمكن التنقل بسهولة في المناجم وحقول النفط ومواقع البناء المحصورة.
توجيه بأربعة أوضاع + تعديل تلقائي للزاوية: عجلة أمامية / عجلة خلفية / توجيه سرطان البحر / مناورات على شكل ثمانية، يتم التحكم بها جميعًا عبر عجلة قيادة واحدة مع تعديل زاوية تلقائي عند تبديل الأوضاع للتشغيل المبسط.
ثالثا. كفاءة الطاقة والإنتاجية: ثلاث تقنيات لخفض التكاليف وتحسين الأداء
مجموعة ثلاثية لتوفير الطاقة: مكونات هيدروليكية موفرة للطاقة + ناقل حركة عالي الكفاءة + وضع ECO، مما يقلل من استهلاك الوقود التشغيلي بنسبة 15%-24% والاستهلاك عالي السرعة بنسبة 20%.
رابعا. السلامة الذكية: الحماية الشاملة، والتناغم بين الإنسان والآلة

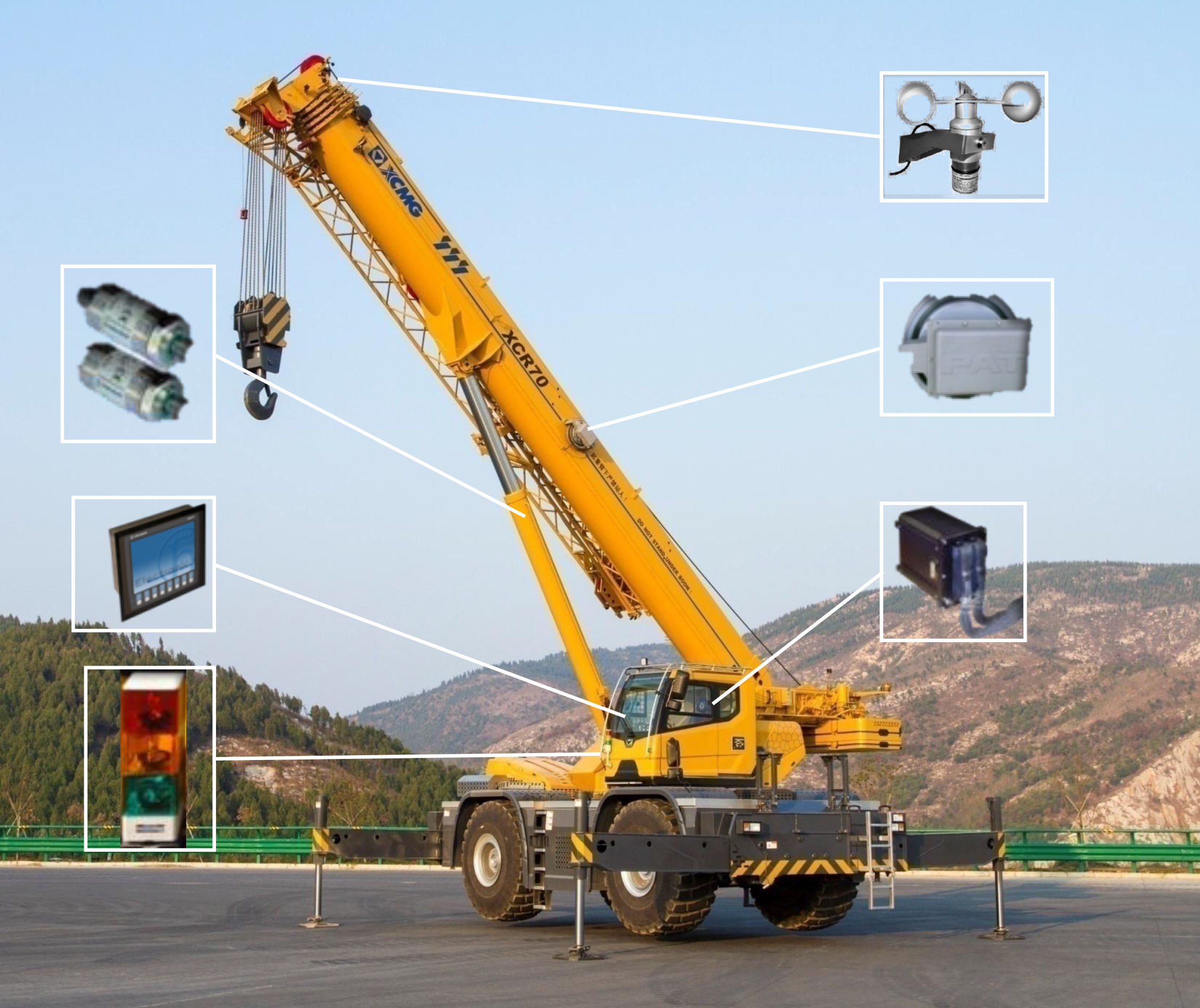

التفاعل الذكي: التخطيط التلقائي للمهام، والتشخيص الذاتي للأخطاء، ومراقبة المعلمات في الوقت الحقيقي لتشغيل خالي من القلق.
الحماية النشطة للقيادة: إدارة طبقات الأعطال، والتنبيهات التلقائية/تحديد التروس/الكبح لتعزيز سلامة السفر.
V. البيئة والموثوقية: صالحة لجميع التضاريس، وعمر افتراضي طويل
شهادات EAC والدولية: تلبي معايير التصدير الخارجية.
حماية عالية + تصميم لا يحتاج إلى صيانة: مكونات مهمة متينة مع أكثر من 3000 ساعة من متوسط الوقت بين الأعطال.
المعلمات التقنية
|
غرض
|
وحدة
|
المعلمة
|
|
الطول الكلي
|
مم
|
14354
|
|
العرض الكلي
|
مم
|
3290
|
|
الارتفاع الكلي
|
مم
|
3750
|
|
الوزن الإجمالي في السفر
|
كجم
|
44055
|
|
تحميل المحور الأمامي
|
كجم
|
25298
|
|
تحميل المحور الخلفي
|
كجم
|
18757
|
|
قوة المحرك المقدرة
|
كيلوواط/(ص/دقيقة)
|
192/2000
|
|
عزم المحرك المقدر
|
نانومتر / (ص / دقيقة)
|
1100/(1200-1600)
|
|
الأعلى. سرعة السفر
|
كم/ساعة
|
≥40
|
|
دقيقة. قطر الدوران
|
م
|
≥13
|
|
دقيقة. الخلوص الأرضي
|
مم
|
475
|
|
زاوية الاقتراب
|
°
|
23
|
|
زاوية المغادرة
|
°
|
21
|
|
الأعلى. القدرة على الصف
|
%
|
≥67
|
|
الأعلى. قدرة الرفع الإجمالية المقدرة
|
ر
|
70
|
|
دقيقة. نصف قطر العمل المقدر
|
م
|
2.5
|
|
الأعلى. رفع عزم الدوران
|
كيلو نيوتن متر
|
2028.6
|
|
طفرة القاعدة
|
م
|
12.8
|
|
طفرة ممتدة بالكامل
|
م
|
45.3
|
|
ذراع الرافعة الممتد بالكامل + الجيب
|
م
|
57.9
|
|
مدى الركيزة الطولية
|
م
|
5.91
|
|
مدى الدعامة الجانبية
|
م
|
7.4
|
|
وقت الازدهار
|
s
|
≥50
|
|
بوم تمديد الوقت الكامل
|
s
|
≥90
|
|
الأعلى. سرعة التأرجح
|
ص / دقيقة
|
≥2.0
|
استخدامات المنتج
تغطية جميع السيناريوهات التشغيلية
حقول النفط: تركيب ديريك، رفع المعدات، مد خطوط الأنابيب
المناجم: التعامل مع المعدات الثقيلة، وإنشاء البنية التحتية المفتوحة
البنية التحتية: الهياكل الفولاذية، والتصنيع المسبق للجسور، والبناء على أرصفة عالية
المواقع الصناعية: صيانة المعدات، التحميل والتفريغ للخدمة الشاقة داخل المباني
الاستجابة لحالات الطوارئ: عمليات إنقاذ التضاريس المعقدة، والرفع السريع
دليل تشغيل المنتج
الموقع والتفتيش البيئي
يجب أن تكون الأرض ثابتة ومستوية، مع قدرة تحمل ≥ الضغط الأرضي للمعدات. قم بإزالة جميع العوائق والأفراد داخل نطاق التشغيل.
سرعة الرياح ≥ 12 م/ث (القوة 6). العمليات محظورة أثناء المطر أو الثلج أو الضباب الكثيف أو الإضاءة الليلية غير الكافية.
منطقة مداد خالية من خطوط الأنابيب والمنخفضات. وسادات ركائز يبلغ سمكها ≥ 50 مم، مع مساحة ≥ لوحة قدم ركيزة.
فحص المركبات والنظام
مستويات الوقود والسوائل الهيدروليكية وسائل التبريد وزيت المحرك طبيعية؛ سائل هيدروليكي خالي من الاستحلاب أو التسرب
ضغط الإطارات وارتداءها طبيعي؛ الركائز وأذرع الرافعة والحبال السلكية والخطافات خالية من التلف أو التشوه
محدد اللحظة، ومحددات الارتفاع/الوصول، وجهاز منع الانقلاب، وخفض الطوارئ، ووظائف المكابح ذات الدائرة المزدوجة
تباطؤ المحرك، مأخذ الطاقة، التوجيه، الفرامل، الأضواء، البوق، أضواء التحذير كلها طبيعية
شؤون الموظفين والتوثيق
يحمل المشغل شهادة مشغل معدات خاصة صالحة، وعلى دراية بهذا النوع من الماكينة وإجراءات أوامر الموقع
يتم توفير رجل إشارة مخصص، باستخدام إشارات يدوية موحدة/جهاز اتصال لاسلكي، مع أوامر واضحة للرفع والدوران والتوقف وإجراءات الطوارئ
التعليمات
1. هل ينخفض جهد إشارة المستشعر أحيانًا إلى الصفر أثناء التشغيل؟
تتسبب التوصيلات غير الدقيقة في دائرة إمداد طاقة المستشعر في حدوث انقطاعات مؤقتة عندما يهتز الجهاز.
2. هل يقوم نظام CAN BUS الموجود على المعدات بالإبلاغ بشكل متكرر عن أخطاء الاتصال؟
تحقق مما إذا كانت مقاومة الإنهاء 120 أوم الموجودة في ناقل CAN تالفة أو مفصولة، أو إذا دخل الماء إلى موصل الناقل.
3. هل يتم تعتيم شاشة العدادات مؤقتًا عند تشغيل المكونات الكهربائية عالية الطاقة؟
سعة البطارية غير كافية أو متدهورة، مما يزيد من المقاومة الداخلية ويسبب انخفاضًا مفاجئًا في الجهد أثناء تفريغ التيار العالي.
4. هل لا تزال هناك رطوبة داخل الموصل المقاوم للماء؟
لم يتم تركيب حلقة الختم بشكل صحيح أثناء التوصيل، أو أن حلقة الختم أصبحت قديمة وفشلت.
5. هل يظهر مقياس مستوى الخزان الهيدروليكي بشكل غير دقيق؟
قد تكون عوامة المقياس عالقة، أو قد تتراكم بقايا الزيت على الجدار الخارجي للأنبوب الشفاف. مطلوب التنظيف أو الاستبدال.
6. هل يصبح سطح الخراطيم الهيدروليكية ساخنًا بشكل غير طبيعي بعد تشغيل النظام لفترة؟
قد يكون قسم الخرطوم مسدودًا داخليًا بسبب تقشر المواد بسبب تقدم السن، مما يتسبب في اختناق موضعي وارتفاع درجات الحرارة. وهذا أمر خطير للغاية ويتطلب الاستبدال الفوري.
